Kari siete sú v mnohých prípadoch vhodnou výstužou železobetónových konštrukcií a v spojení s odporúčanými dištančnými podložkami dokážu priniesť výhody v rýchlosti a spoľahlivosti ukladania výstuže. Hoci sa kari sieť (resp. rohož, zváraná oceľová sieť) často považuje len za roznášaciu výstuž, v niektorých prípadoch je možné použiť ju aj ako náhradu výstužovej ocele.
Na úvod začnime príkladom z praxe. Investor pri zmene projektu rodinného domu požadoval vytvorenie 80 cm konzoly vyloženej z betónového stropu. Po odsúhlasení zmeny architektom chcel dodávateľ použiť do konzoly oceľovú výstuž s priemerom 16 mm každých 10 cm. Architekt však požadoval vyjadrenie statika. Statik ako výstuž konzoly predpísal kari sieť s okami 10 x 10 cm a priemerom 12 mm. Tento príklad ukazuje, že kari siete môžu byť plnohodnotnou výstužou, ale ich správne uloženie je kľúčové.
Dôležitosť správneho ukladania kari sietí
Kari sieť sa ukladá do spodnej časti konštrukcie, pri konzolách do hornej časti. V oboch prípadoch musí byť uložená tak, aby bolo zabezpečené dostatočné krytie ocele betónom. Krytie je predpísané príslušnými normami. Pri ukladaní je nevyhnutné kari rohož podoprieť tak, aby bola zaručená jej vzdialenosť od povrchu betónu. Podopretie musí zabezpečiť, že sa rohož nepohne a neprehne pri liatí betónu ani pri vibrovaní.
Pri svojpomocnej výstavbe občas ešte objavíme používanie rôznych kamienkov či kúskov betónu na podkladanie výstuže, ale vtedy sa môžeme stretnúť aj so spadnutou či prehnutou výstužou po zaliatí betónom. Zvlášť v prípade vystužovania konzoly je také riziko veľké. Optimálne je používanie sofistikovaných systémov profesionálnych dištančných podložiek. Tie sú vyrobené s ohľadom na rýchlosť a kvalitu ukladania výstuže a všetky následné procesy.
Keď je možné použiť ako výstuž kari rohože, je situácia na použitie dištančných podložiek veľmi priaznivá. Jednoduchšie ukladanie a podopieranie rohože vedie k urýchleniu celého procesu, priebeh prác je prehľadnejší a výsledok - vystužená betónová doska - je kvalitný.
Riziká nesprávneho uloženia kari sietí
Používanie dištančných podložiek aj v prípade použitia kari rohože však vyžaduje primeranú dávku zodpovednosti. Chyby spôsobené nedôslednosťou sa môžu prejaviť priehybom časti kari siete a nedostatočným krytím ocele betónom. Stáva sa to najmä pri použití nedostatočného množstva dištančných podložiek, prípadne použitím podložiek určených na iné účely a niekedy aj nevhodným spojením kari siete s dištančnou podložkou.
Delenie plechu WAGNER Výroba KARI sietí do betónu z betonárskej OCELE
Príprava a realizácia pokládky kari sietí na stavebnom pozemku sú kľúčovými krokmi v procese výstavby, ktoré vyžadujú starostlivé plánovanie a precízne prevedenie. Spôsob armovania základových dosiek domov a typ použitých kari sietí by mal byť vždy navrhovaný statikom či projektantom.

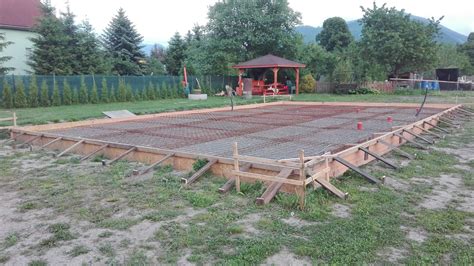

Proces výstavby základovej dosky s kari sieťami
Základová doska predstavuje jeden z najzásadnejších stavebných prvkov pri výstavbe akéhokoľvek domu. Jej správne navrhnutie a realizácia sú nevyhnutné pre celkovú stabilitu, bezpečnosť a dlhovekosť stavby. Pokiaľ sú základy nedostatočné, dom sa môže po rokoch "rozprávať" a na jeho stenách sa začnú objavovať neestetické praskliny.
Krok za krokom: Ukladanie kari sietí
- Rozloženie kari sietí: Prvým krokom je rozloženie karí sietí priamo na vrstvu zhutnenej zeminy či štrku, ktorá už bola rovnomerne rozprestretá po celej ploche základov. Pri ukladaní sietí je nutné venovať pozornosť ich správnemu prekrývaniu.
- Podloženie dištančníkmi: Po dokončení ukladania a prípadnom upravení kari sietí prichádza na rad ich podloženie dištančníkmi. Tie zabezpečia požadovanú vzdialenosť od povrchu betónu.
- Previazanie kari sietí: Posledným, avšak nemenej dôležitým krokom je vzájomné previazanie kari sietí pomocou viazacieho drôtu. Keď je všetko pripravené, môžete začať betónovať.
Vyššie uvedené postupy predstavujú základné kroky pre správne uloženie kari sietí v základoch, ktoré sú nevyhnutné pre zaistenie dlhodobej stability a bezpečnosti stavebných projektov.
História a funkcia základov
História základov siaha hlboko do minulosti. S rozšírením využitia betónu sa začala ako stavebný prvok masívnejšie uplatňovať práve základová doska. Predtým sa domy stavali prevažne na plytkých kamenných základoch, ktoré boli spájané vápennou maltou. Hoci táto forma základov mala čiastočne odolávať poveternostným vplyvom ako dážď a sneh, nedokázala efektívne zabrániť vzlínaniu vlhkosti do múrov.
V súčasnosti plnia základové konštrukcie podobnú funkciu - majú za úlohu oddeliť obvodové murivo od priameho kontaktu so zemou, čím predchádzajú nežiaducim interakciám stien s pôdou a vlhkosťou. Zároveň základová doska efektívne rozkladá váhu celého domu na širšiu plochu a pôsobí ako akési "ukotvenie" stavby v teréne.
Typy základov pre rodinné domy

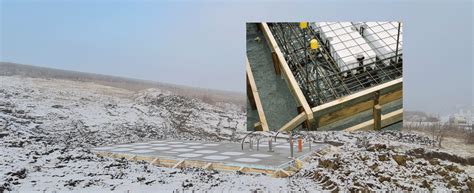

Pri návrhu základov pre rodinný dom je kľúčové rozhodnúť sa medzi dvoma najbežnejšími typmi: základovými pásmi a základovou doskou. Voľba závisí od viacerých faktorov, vrátane geologických podmienok pozemku, hmotnosti stavby a požiadaviek investora.
Základové pásy
Základové pásy predstavujú najčastejší typ základov pre rodinné domy. Musia byť vždy uložené do nezámrznej hĺbky, ktorá je závislá od konkrétnej teplotnej oblasti. Na Slovensku sa táto hĺbka pohybuje minimálne na úrovni 80 cm od rastlého terénu, no v niektorých lokalitách môže byť potrebná aj hlbšia realizácia. Ukladanie do nezámrznej hĺbky je nevyhnutné, aby sa zabránilo premŕzaniu zeminy pod základmi, ktoré by v dôsledku zmeny objemu mohlo spôsobiť ich nadvihnutie a následné pnutie v konštrukcii domu, prejavujúce sa prasklinami na stenách.
Šírka základových pásov je determinovaná váhou zaťaženia stavby a únosnosťou zeminy. Jednopodlažný dom má spravidla nižšie zaťaženie ako dvojpodlažný, a preto môže mať užšie základové pásy. Šírka sa môže v rôznych miestach meniť s cieľom dosiahnuť rovnomerný tlak na základovú zeminu. Základové pásy obvykle spotrebujú menej betónu v porovnaní so základovou doskou, čo z nich robí ekonomicky výhodnejšie riešenie za štandardných podmienok. Základové pásy môžu byť realizované ako prosté (nevystužené) alebo vystužené oceľovou výstužou. Pri štandardných podmienkach výstuž nie je nevyhnutná, avšak pri seizmickom alebo inom dynamickom zaťažení (napríklad vibrácie od prechádzajúcich ťažkých vozidiel) sa jej význam prejaví, keďže môže predchádzať vzniku trhlín na fasáde.
Základová doska
Základová doska sa častejšie realizuje v projektoch pasívnych domov alebo v prípadoch, kde sú prítomné veľmi neúnosné zeminy. V porovnaní so základovými pásmi vytvára základová doska menší tlak na základovú zeminu vďaka svojej širšej ploche v horizontálnom styku so zemou. Hlavnou výhodou základovej dosky je možnosť jej kompletnej tepelnej izolácie, čo pri základových pásoch nie je možné v takom rozsahu. Táto výhoda je obzvlášť relevantná pri pasívnych domoch, zatiaľ čo pre nízkoenergetické domy sú často postačujúce aj správne navrhnuté základové pásy. Ďalšou významnou prednosťou základovej dosky je rovnomerný roznos zaťaženia do základovej zeminy. Hrúbka základovej dosky je staticky určená a môže sa pohybovať od 600 do 1200 mm. Betónová platňa má menšiu hrúbku ako základová doska a to okolo 15 - 20 cm.
Hlbinné základy
V prípadoch extrémne nestabilného podložia, ako sú napríklad ílovité pôdy v blízkosti močiarisk, alebo pri vysokých hladinách spodnej vody, sa uplatňujú hlbinné základy. Tie sú navrhnuté tak, aby preniesli zaťaženie budovy cez neúnosné vrstvy pôdy až do pevných základových vrstiev. Typickým príkladom hlbinných základov sú pilóty, ktoré môžu byť vyrobené z dreva, ocele alebo železobetónu. Voľba konkrétneho materiálu a konštrukcie závisí od mnohých faktorov, vrátane hĺbky nosnej zeminy, veľkosti budovy a dostupnej techniky.
Projektová príprava a inžinierskogeologický prieskum
Pred akýmkoľvek stavebným zásahom je nevyhnutné venovať patričnú pozornosť projektovej príprave. Vhodným prvým krokom je vypracovanie inžiniersko-geologického prieskumu pôdy na pozemku. Tento prieskum poskytne cenné informácie o zložení základovej zeminy, výške hladiny spodnej vody, prípadnej existencii navážok a zároveň poskytne odporúčania pre projektové riešenie základov. Na základe týchto údajov môže statik presne nadimenzovať základy s ohľadom na zistenú únosnosť zeminy.
Ak sa inžiniersko-geologický prieskum zanedbá, statik môže navrhnúť základy len empiricky, na základe všeobecných predpokladov o štandardných vlastnostiach základovej zeminy. Takto nadimenzované základy síce vo väčšine prípadov vyhovujú, ale existuje riziko ich zbytočného predimenzovania, čo znamená vyššie náklady na materiál a prácu.
Menej náročné alternatívy prieskumu
Pre rodinné domy existujú aj menej náročné alternatívy k rozsiahlym geologickým prieskumom s veľkými vrtnými súpravami. Možno použiť finančne a technicky menej náročné metódy s ručnými prenosnými prístrojmi a malými sondami, ktoré sa dajú jednoducho zatĺcť do pôdy do hĺbky 2 až 3 metrov. Aj tieto metódy dokážu poskytnúť dostatok informácií pre základné posúdenie podložia.
Tepelno-technické parametre základov a ich konštrukcia
Základové konštrukcie domu je potrebné navrhnúť nielen z hľadiska statiky, ale aj z tepelno-technického hľadiska. Dobre vyriešený detail prestupu tepla od exteriéru alebo základovej zeminy smerom do interiéru zabezpečí nižšie tepelné straty a minimalizuje riziko vzniku plesní v interiéri. Základy domu musia byť v prvom rade bezpečné. Spolu so zvislými, vodorovnými a šikmými nosnými konštrukciami tvoria hlavné konštrukcie každého objektu. Ich primárnou úlohou je spoľahlivé a bezpečné prenášanie stáleho i občasného zaťaženia objektu do základovej pôdy.
Pred začiatkom stavby je dôležité posúdiť kvalitu a únosnosť podložia. Ak sú základy kvalitné, celá váha domu sa prenáša na zeminu pod základmi, ktorá nebola narušená stavebnými prácami. Aby sa predišlo neskoršiemu sadaniu domu, ktoré by mohlo viesť k poškodeniu jeho konštrukcií, je nevyhnutné pred betonážou základov dôkladne zhutniť základovú škáru. Štrk navozený pod základovú dosku slúži ako drenážna vrstva, ktorá oddeľuje dosku od terénu a zabraňuje pôsobeniu nahromadenej dažďovej alebo spodnej vody na betón.
Základová pôda ako funkčná súčasť stavby
Základová pôda je neoddeliteľnou a funkčnou súčasťou každej stavby. Jej zloženie, mechanické a fyzikálne vlastnosti musia byť dôkladne posúdené. Na základe týchto výsledkov a predpokladaného zaťaženia stavby sa potom navrhuje, prípadne upravuje pôvodná základová konštrukcia. Pri riešení založenia stavby je preto najdôležitejšie, aby základové konštrukcie dokázali bezpečne preniesť celkové zaťaženie stavby na základovú pôdu.
Sadanie stavby je prirodzeným javom, ktorý nastáva pôsobením zaťaženia stavby na pôdu, ktorá sa pod základmi stláča. Rýchlosť sadania závisí od priepustnosti a stlačiteľnosti pôdy. Každý projektant by mal zabezpečiť, aby sadanie prebiehalo rovnomerne a v prípustných medziach. V opačnom prípade dochádza k narušeniu stavby a následným škodám. Hotová stavba spočiatku sadá pomerne rýchlo, neskôr sa tento proces výrazne spomalí až zastaví.
Veličiny zohľadňované pri návrhu základovej konštrukcie:
- Únosnosť a druh základovej pôdy.
- Predpokladané zaťaženie stavby.
- Druh, rozmery, materiál a konštrukcia základov.
- Hĺbka premŕzania základovej pôdy.
- Situovanie stavby (rozdielne riešenie pre radovú a voľne stojacu zástavbu).
Základové konštrukcie sa delia na plošné (základové dosky a pásy) a hlbinné (pilóty, studne a kesóny). Návrh základovej konštrukcie a jej hĺbky závisí od pôdorysu stavby, konštrukčného systému a charakteru stavby. Základy by nemali byť zbytočne veľké, ale musia byť dostatočne únosné. Pri ich výpočte je potrebné brať do úvahy nielen stále, ale aj mimoriadne zaťaženia, ako napríklad silný vietor alebo povodne.
Dôležitosť nezámrznej hĺbky a základovej škáry
Základy domu musia ležať v nemrznúcej hĺbke, pretože vplyvom premŕzania pôdnych vrstiev vznikajú v zimnom období sily, ktoré spôsobujú zdvíhanie povrchu pôdy. Zamrznutá zemina tak môže základové konštrukcie nadvihnúť a na jar, po roztopení ľadu, základy opäť klesajú. Táto neustála dynamika môže viesť k poškodeniu stavby. Nemrznúca hĺbka sa nachádza minimálne 80 cm pod povrchom terénu.
Pojem "základová škára" sa často spomína v súvislosti s konštrukciami základov. Je to miesto, kde bude ležať spodok betónového základu. Pred vyplnením základovej škáry je potrebné ju dôkladne očistiť a zbaviť zrážkovej či podzemnej vody.
Rozmery základov: Kľúč k stabilite
Správne rozmery základov sú fundamentálne pre dlhodobú stabilitu domu. Základy domu prenášajú zaťaženie stavby do podložia a zabezpečujú jej stabilitu na desiatky rokov. Ak sú základy príliš úzke alebo plytko založené, môže časom dôjsť k nežiaducemu sadaniu, vzniku prasklín v stenách alebo problémom s vlhkosťou.
Rozmery základov sa vždy navrhujú individuálne, na základe typu pôdy, hmotnosti domu a klimatických podmienok danej lokality. Univerzálna "správna šírka" základov neexistuje. Správne navrhnuté základy naopak predĺžia životnosť stavby a výrazne znížia riziko budúcich nákladných opráv. Práve preto sa oplatí venovať ich návrhu maximálnu pozornosť hneď na začiatku celého procesu.
Hĺbka základov
Hĺbka základov patrí k najčastejším otázkam pri stavbe domu. Ako už bolo spomenuté, základy musia siahať do nezámrznej hĺbky, aby sa predišlo ich nadvihovaniu vplyvom mrazu. V našich podmienkach sa hĺbka základov zvyčajne pohybuje medzi 80 až 120 cm. Presná hodnota závisí od nadmorskej výšky, typu pôdy a tiež od toho, či ide o podpivničený dom.
Šírka základov
Šírka základov rodinného domu sa vždy navrhuje na základe zaťaženia stavby, typu konštrukcie a vlastností podložia. Pri bežnom jednopodlažnom dome sa najčastejšie pohybuje v rozmedzí 40 až 60 cm, čo spravidla postačuje na bezpečný prenos zaťaženia do zeme. Pri poschodových domoch alebo stavbách z ťažších materiálov môže byť potrebné navrhnúť základy širšie, aby bola zabezpečená dlhodobá stabilita. Naopak, zbytočne široké základy neprinášajú žiadny technický prínos a len zvyšujú spotrebu betónu, pracnosť aj celkové náklady na stavbu.
Faktory ovplyvňujúce šírku základov:
- Typ a hmotnosť stavby: Čím ťažšia konštrukcia, tým väčšie nároky na šírku základov.
- Vlastnosti podložia: Únosnosť zeminy zásadne ovplyvňuje potrebnú veľkosť základov.
- Ekonomická efektívnosť: Správne navrhnutá šírka šetrí materiál aj peniaze bez kompromisu v bezpečnosti.
Najčastejšie chyby pri navrhovaní základov
Chyby v rozmeroch základov sa často prejavia až po rokoch, kedy sú ich odstránenie finančne náročné a technicky komplikované. Medzi najčastejšie patria:
- Podcenenie hĺbky: Príliš plytké základy zvyšujú riziko mrazového zdvihu.
- Ignorovanie podložia: Nedostatočné zohľadnenie geologických podmienok môže viesť k nerovnomernému sadaniu.
- Snaha ušetriť na betóne: Použitie nevhodného typu alebo nedostatočného množstva betónu znižuje pevnosť a životnosť základov.
- Chýbajúca drenáž: Nedostatočné riešenie odvodu vody môže spôsobiť problémy s vlhkosťou základov a stavby.
Rozmery základov a projektová dokumentácia
Projekt rodinného domu vždy obsahuje presné rozmery základov. Tieto rozmery vychádzajú z podrobných výpočtov statika a nemožno ich svojvoľne meniť na stavbe bez odborného posúdenia. Akákoľvek úprava rozmerov by mala byť konzultovaná s projektantom alebo statikom, pretože aj drobná zmena môže mať vplyv na celkovú stabilitu stavby.
Cena za základovú dosku
Cena za základovú dosku sa zvyčajne udáva v metroch štvorcových. Pri rozmere 100 m² sa cena pri stavbe svojpomocne pohybuje približne od 7 000 € vyššie. V prípade realizácie prostredníctvom profesionálnej firmy sa cena môže začať od 13 000 € vyššie. Je dôležité poznamenať, že základová doska nie je vždy automaticky súčasťou ceny katalógových domov. Klient má na výber, či si ju nechá postaviť externou firmou, alebo sa obráti na dodávateľa domu, čo je často preferované riešenie, keďže nie všetky stavebné firmy majú dostatočné skúsenosti s realizáciou základov podľa špecifických požiadaviek projektanta.
| Položka | Orientačná cena (bez DPH) |
|---|---|
| Základová doska (100 m², svojpomocne) | od 7 000 € |
| Základová doska (100 m², firma) | od 13 000 € |
| Kubík betónu | 89 € |
| Cena pumpy | 160 €/hod. |
V diskusných fórach sa objavujú rôzne ceny, ktoré odrážajú aktuálne trhové podmienky. Napríklad, pred dvoma rokmi sa cena za 220 m² pohybovala okolo 21 500 € (materiál + práca), zatiaľ čo pred rokom sa cena za podobný rozsah pohybovala okolo 13 000 €. Aktuálne ceny kubíka betónu sa pohybujú okolo 89 € (bez DPH), cena pumpy je približne 160 €/hod. Tieto čísla ilustrujú rastúcu tendenciu cien materiálov a prác, čo zdôrazňuje dôležitosť včasného plánovania a kalkulácie nákladov.

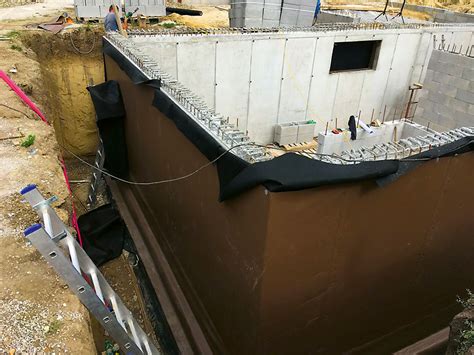

Hydroizolácia a tepelná izolácia základov
Aby vám do domu neprenikala voda či vlhkosť musíte zaizolovať základy domu. Len tak zabránite nepriaznivým vplyvom okolia. V prípade zlej hydroizolácie môžu steny začať plesnivieť, praskať a suterénny priestor sa zaplaví vodou. Správna hydroizolácia je nevyhnutná pre ochranu základov pred vlhkosťou, ktorá môže spôsobiť poškodenie konštrukcie a viesť k vzniku plesní. Hydroizolácia sa aplikuje nad základným betónom (pri základovej doske) alebo nad základmi (pri pásových základoch). Musí byť nepretržitá a bez prerušenia, aby sa zabránilo vnikaniu vody. Častou konštrukčnou chybou je nedostatočne kompaktná škára medzi vodorovnou a zvislou hydroizoláciou, ktorá môže viesť k prenikaniu vlhkosti.
Spôsoby hydroizolácie
Existuje viacero spôsobov hydroizolácie. Asfaltové hydroizolačné pásy sa na podklad aplikujú celoplošne nataveným plameňom. Používajú sa spolu s penetračným náterom a drenážnou vrstvou. Voda sa pod nimi voľne nepohybuje, čo umožňuje presnejšie lokalizovanie prípadného poškodenia. Modifikované asfaltové pásy doplnené o elastoméry a plastoméry sú elastickejšie.
Predtým ako začnete s hydroizoláciou si určte pred čím všetkým chcete spodnú stavbu ochrániť. Preskúmajte okolie stavby a vplyvy, ktoré nepriaznivo pôsobia na vašu stavbu. Ak chcete stavbu ochrániť len proti zemnej vlhkosti, stačí keď aplikujete jednu vrstvu asfaltovej hydroizolácie. Pred pokladaním asfaltových pásov musíte vyhladiť a upraviť nedokonalosti povrchu. Týmto spôsobom zabezpečíte dostatočnú funkčnosť hydroizolácie.
- Príprava povrchu: Druhým krokom je aplikácia penetračného náteru maliarskym valčekom, ktorým zabezpečíte lepšiu priliehavosť samotného pásu.
- Pokládka asfaltových pásov: Keď je náter suchý, začnete s pokládkou asfaltových pásov. Asfaltové pásy je vhodné naniesť iba pod budúce nosné murivo. Rolku asfaltového pásu položte na zem, postupne ju rozbaľujte a naťahujte do želanej polohy. Pás musí byť položený rovnomerne a nemali by sa pod ním vytvárať vzduchové bubliny. Väčšinou sa pokladá od najnižšieho miesta k najvyššiemu.
Hydroizolácia by sa mala realizovať za suchého a teplého počasia. Pri hydroizolácií je nesmierne dôležitý výber materiálov. Nehľaďte len na tie najlacnejšie materiály, zamerajte sa na kvalitu. Rozdiel medzi PVC fóliami a asfaltovanými pásmi spočíva v tom, že fólie sa na podklad kladú voľne a kotvia sa bodovo alebo líniovo.

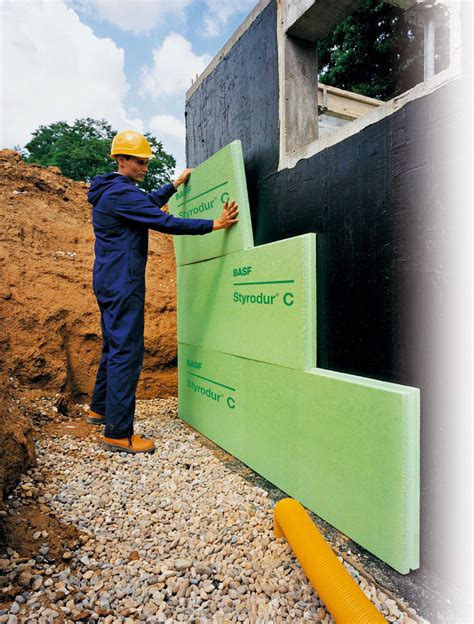

Tepelná izolácia základov
Okrem hydroizolácie je stále dôležitejšia aj tepelná izolácia základov. Tá zabraňuje prenikaniu chladu z pôdy do interiéru domu a zároveň redukuje tepelné straty. Pri základovej doske je možné použiť špeciálne materiály ako penové sklo, ktoré majú vynikajúce tepelnoizolačné a tlakové vlastnosti. Správne navrhnuté a realizované tepelno-technické parametre základov prispievajú k celkovej energetickej efektívnosti domu a zabezpečujú komfortné bývanie bez rizika vzniku plesní.
