Tento článok sa zaoberá problematikou maximálneho pretlaku pre sporáky, pričom sa zameriava na dôležitosť správneho tlaku vo vykurovacích systémoch a na súvisiace aspekty. Cieľom je poskytnúť čitateľovi komplexný prehľad o tejto téme, od základných princípov vykurovania až po špecifické detaily týkajúce sa tlaku v systéme.
Úvod do Vykurovacích Systémov a Dôležitosť Tlaku

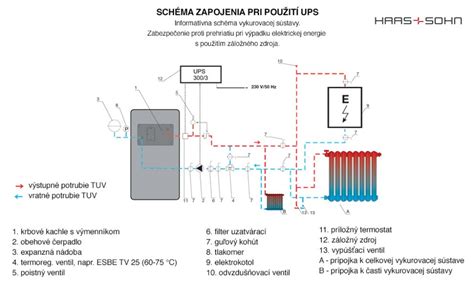

Vykurovacie systémy sú nevyhnutnou súčasťou moderných domácností, zabezpečujúce tepelný komfort počas chladných mesiacov. Princíp fungovania vykurovacieho systému je relatívne jednoduchý: vykurovací zdroj (najčastejšie kotol alebo tepelné čerpadlo) zohrieva vykurovaciu vodu, ktorá následne prúdi cez vykurovacie potrubie k jednotlivým vykurovacím telesám (radiátory, podlahové, stenové alebo stropné vykurovanie). Vykurovacia voda odovzdáva teplo a ochladená sa vracia späť do vykurovacieho zdroja.
Aby vykurovali všetky vykurovacie telesá dostatočne a rovnomerne, musí sa teplo k nim prenášať z vykurovacieho zdroja dostatočne rýchlo. Navyše, kotol alebo tepelné čerpadlo sú obvykle umiestnené v suteréne alebo na prízemí. Potrebný tlak a rýchlosť prúdenia zabezpečuje obehové čerpadlo, ktoré môže byť vstavané v kotle/tepelnom čerpadle alebo samostatné.
Jednotky Tlaku a Faktory Ovplyvňujúce Tlak
V oblasti vykurovania sa na vyjadrenie tlaku najčastejšie používajú jednotky bar alebo kilopascal (kPa). Jeden bar zodpovedá približne pretlaku vody v hĺbke 10 m. Pokus ukázal, že tlak vody stúpne každým výškovým metrom o cca 0,1 baru. Ak je výškový rozdiel medzi vykurovacím zdrojom a vykurovacím telesom 5 m, vo vykurovacom systéme potrebujete tlak vody 0,5 baru. Samozrejme, uvedené hodnoty sú len teoretické a minimálne. V praxi na tlak vplýva viacero faktorov, napríklad aj teplota vody - keď stúpa, tlak vody v radiátoroch i v kotle sa zvyšuje. Keď teplota klesá, klesá opäť aj tlak. Navyše, tlak nie je v každej časti systému rovnaký.
Tlak vo vykurovacom systéme nie je konštantný a ovplyvňuje ho viacero faktorov. Medzi najdôležitejšie patria:
- Teplota vody: Vyššia teplota znamená vyšší tlak a naopak.
- Výškový rozdiel: Ovplyvňuje potrebný tlak na prekonanie gravitačnej sily.
- Dĺžka a priemer potrubia: Dlhšie a užšie potrubia vyžadujú vyšší tlak na prekonanie odporu prúdenia.
- Typ vykurovacieho systému: Rôzne typy vykurovacích systémov (napr. radiátorové, podlahové) majú rôzne nároky na tlak.
- Prítomnosť vzduchu v systéme: Vzduch v systéme môže spôsobiť pokles tlaku a znížiť účinnosť vykurovania.
Riešenie Problémov s Tlakom
Pokles tlaku vody v plynovom kotle či v radiátoroch môže spôsobiť strata vody cez netesnosti či chybné komponenty ako membránová expanzná nádoba alebo poistný ventil. Následkom je znížený vykurovací výkon a niekedy aj neobvyklé zvuky. Ak sú miestnosti vo vašom dome vykurované slabo alebo nerovnomerne, na vine môže byť nízky tlak vykurovacej vody v systéme.
Ak máte podozrenie na nízky tlak vo vykurovacom systéme, môžete vykonať niekoľko krokov na zistenie a riešenie problému:
- Skontrolujte manometer: Nainštalovaný manometer vám ukáže aktuálny tlak v systéme.
- Hľadajte netesnosti: Preverte radiátory, potrubia a spoje, či nedochádza k úniku vody.
- Odvzdušnite radiátory: Ak počujete bublanie v radiátoroch, pravdepodobne je v systéme vzduch.
- Doplňte vodu do systému: Ak je tlak nízky, môžete doplniť vodu do systému. Optimálnu hodnotu tlaku by mal nastaviť odborník. Ak však chcete doplniť vodu svojpomocne, môžete na orientáciu použiť nainštalovaný manometer.
- Kontaktujte odborníka: Ak si neviete s problémom poradiť sami, kontaktujte kvalifikovaného kúrenára alebo inštalatéra.
Optimálny a Maximálny Prevádzkový Pretlak Kotlov a Zariadení
Tlak v kotle nie je konštantný a môže kolísať z rôznych dôvodov. Mnohé vykurovacie systémy majú v určitých obdobiach problémy s udržiavaním stabilného tlaku. Po zapnutí vykurovania je bežné, že tlak v kotle stúpne. Ideálny tlak v kotle pri zapnutom vykurovaní by sa mal pohybovať v rozmedzí 1,5 až 2 bary. Väčšina kotlov má na tlakomere, ktorý je umiestnený na prednej strane ovládacieho panela, zvýraznenú túto oblasť zelenou farbou. Táto vizuálna pomôcka uľahčuje užívateľovi kontrolu, či je tlak v správnom rozmedzí.
Príčiny vysokého tlaku v kotle a ich riešenia
Ak tlak v kotle prekročí optimálnu hodnotu, môže to byť spôsobené niekoľkými faktormi:
- Preplnený systém vodou: Toto je najčastejšia príčina vysokého tlaku. Riešenie: Na zníženie tlaku použite odvzdušňovací kľúč radiátora a zasuňte ho do ventilu radiátora. Otočte kľúčom proti smeru hodinových ručičiek, aby ste uvoľnili vzduch a trochu vody zo systému. Nezabudnite použiť nádobu na zachytenie vody.
- Chybná expanzná nádoba: Ak expanzná nádoba neobsahuje dostatok vzduchu, môže tlak v systéme príliš stúpať. To môže viesť k úniku vody z poistného ventilu.
- Nesprávne uzavretý ventil plniacej slučky: Ak ventil plniacej slučky nie je správne uzavretý, môže do systému neustále prúdiť nová voda, čo spôsobí zvýšenie tlaku.
- Poistný ventil: Úlohou poistného ventilu je vypúšťať vodu, keď tlak v kotle dosiahne nebezpečne vysokú úroveň.
Vek kotla môže zohrávať významnú úlohu pri problémoch s tlakom. Staršie kotly sú náchylnejšie na poruchy a môžu vyžadovať častejšiu údržbu. Ak máte dojem, že váš kotol má viac problémov, ako by mal, je nevyhnutné nechať ho skontrolovať kvalifikovaným servisným technikom.
Tlakové Požiadavky Špecifických Zariadení
Rôzne vykurovacie a ohrevné zariadenia majú špecifické požiadavky na minimálny a maximálny prevádzkový pretlak, ako aj na tlaky v plynových systémoch.
Napríklad, pre Elektrický kotol Protherm Ray 9KE sú stanovené tieto hodnoty:
- Minimálny prevádzkový pretlak kotla: 80 kPa
- Maximálny prevádzkový pretlak kotla: 300 kPa
- Odporúčaný prevádzkový pretlak kotla: 100 - 200 kPa
Pre Plochý Termický Kolektor TS530/M je maximálny pretlak teplonosnej kvapaliny stanovený na 600 kPa. Zaujímavé sú aj údaje pre Plynový prietokový ohrievač PROTHERM PANDA 24 IOG, ktorý vyžaduje minimálny vstupný tlak 22 kPa.
Pri plynových systémoch, ako je to v prípade plynových stacionárnych kotlov HOVAL, typ ULTRAGAS 100, ktoré nahrádzajú staršie kotly, je vstupný pretlak zemného plynu regulovaný z 80 - 100 kPa na 2 kPa potrebný pre horáky kotlov. Pre testovanie pevnosti plynovodu je skúšobný tlak stanovený na 7,5 kPa (2,5 násobku maximálneho tlaku 3 kPa). Pre splyňovací kotol Attack DPX 25 Profi je predpísaný ťah komína aspoň 25 Pa a pre automatický kotol Atmos D 20 P 15 Pa. Všeobecne pre kotly na hnedé uhlie je účinnosť 84,2 % a spĺňa emisnú normu triedy 4.
Prehľad niektorých parametrov týkajúcich sa tlaku pre vybrané zariadenia:
| Zariadenie | Parameter | Hodnota |
|---|---|---|
| Elektrický kotol Protherm Ray 9KE | Min. prevádzkový pretlak kotla | 80 kPa |
| Elektrický kotol Protherm Ray 9KE | Max. prevádzkový pretlak kotla | 300 kPa |
| Elektrický kotol Protherm Ray 9KE | Odporúčaný prevádzkový pretlak kotla | 100 - 200 kPa |
| Plochý Termický Kolektor TS530/M | Maximálny pretlak teplonosnej kvapaliny | 600 kPa |
| Plynový prietokový ohrievač PROTHERM PANDA 24 IOG | Min. vstupný tlak | 22 kPa |
| Regulačné zariadenie pre horáky kotlov | Výstupný tlak zemného plynu | 2 kPa |
| Testovanie pevnosti NTL plynovodu | Skúšobný tlak | 7,5 kPa |
| Splyňovací kotol Attack DPX 25 Profi | Predpísaný ťah komína | min. 25 Pa |
| Automatický kotol Atmos D 20 P | Výrobcom predpísaný odťah komína | 15 Pa |
Legislatívne Požiadavky a Normy
Prevádzka tlakových zariadení a plynových systémov je na Slovensku prísne regulovaná. Nariadenie vlády SR č. 576/2002 Z. z. transponuje príslušné smernice Európskych spoločenstiev a stanovuje podmienky pre uvádzanie tlakových zariadení na trh a do prevádzky. Technické požiadavky z hľadiska bezpečnosti na tlakové zariadenie sú špecifikované pre tekutiny v 1. skupine s objemom väčším ako jeden liter a s bezpečnostným súčinom väčším ako 25 bar.liter alebo s tlakom vyšším ako 200 bar podľa prílohy č. 2 grafu č. 1. Pre tekutiny v 2. skupine s objemom väčším ako jeden liter a s bezpečnostným súčinom väčším ako 50 bar.liter alebo s tlakom vyšším ako 1 000 bar a pre všetky tlakové nádoby prenosných hasiacich prístrojov a fľaše pre dýchacie prístroje podľa prílohy č. 2 grafu č. 2. Zariadenia, ktoré spĺňajú tieto požiadavky, sú označené označením CE a majú vydané vyhlásenie o zhode.
Odborné Prehliadky a Skúšky
Na vyhradených plynových zariadeniach je potrebné vykonávať odborné prehliadky a odborné skúšky v súlade s vyhláškou ÚBP SR č. 718/2002 Z. z. Na zariadení NTL kotolne je potrebné vykonávať odbornú prehliadku kotolne v zmysle vyhlášky SÚBP č. 25/1984 Zb. v znení vyhlášky ÚBP SR č. 75/1996 Z. z. Odborné prehliadky kotolne je potrebné vykonať minimálne 1-krát ročne. Odborná prehliadka sa vykoná pred uvedením kotolne do prevádzky, po každej GO a rekonštrukcii kotlov, vždy po 1 roku prevádzky kotolne, pri sezónnej prevádzke pred začiatkom každej sezóny. Odborné skúšky - revízie zariadení, sú východiskové pri uvádzaní do prevádzky a prevádzkové. Rozumejú sa nimi celkové posúdenia zariadenia, pri ktorých sa prehliadkou, vyskúšaním, prípadne i meraním zisťuje prevádzková bezpečnosť a spoľahlivosť zariadenia alebo jeho časti a posúdi sa i technická dokumentácia a odborná spôsobilosť obsluhy.
Normy STN EN pre armatúry
Pre zabezpečenie bezpečnosti a správneho fungovania plynových systémov a ich komponentov je nevyhnutné dodržiavať príslušné normy STN EN. Medzi ne patria:
| Číslo STN | Názov normy |
|---|---|
| STN EN 60534-1 | Regulačné armatúry pre priemyselné procesy. |
| STN EN 12279 | Systémy zásobovania plynom. Regulačné zariadenia na prípojkách. |
| STN EN 13611 | Bezpečnostné a ovládacie zariadenia horákov a spotrebičov na plynnné alebo kvapalné palivá. |
| STN EN ISO 10297 | Fľaše na plyny. Fľašové ventily. |
| STN EN 14382 | Bezpečnostné zariadenia pre regulačné stanice a regulačné zariadenia. |
Charakteristika a Montáž Plynových Rozvodov
V rozvode teplovodnej kotolne je prepravovaný a v kotle spaľovaný zemný plyn naftový. Zemný plyn je prírodný plyn zložený z metánu a vyšších uhľovodíkov. V slovenskej plynárenskej sústave je rozvádzaný ropný zemný plyn (naftový) zbavený mechanických nečistôt a iných nežiadúcich prímesí. Zemný plyn nemá žiadny zápach, preto sa musí pred vstupom do verejnej siete odorizovať. Zemný plyn sa používa ako vykurovací plyn, jeho zápalná teplota sa pohybuje podľa zloženia v rozmedzí 650 až 750 °C. Pri dokonalom spaľovaní zemného plynu (s dostatkom vzdušného kyslíka) vzniká oxid uhličitý a voda.
Funkciou regulačného zariadenia je znížiť vstupný pretlak zemného plynu 80 - 100 kPa na 2 kPa potrebný pre horáky kotlov a dopraviť plyn až k horákom a tam ho účinne spáliť. Pri správnej funkčnej regulačnej rade a pri vstupnom tlaku 80 - 100 kPa je pred kotlami tlak približne 2 kPa.
Montáž plynových rozvodov musí rešpektovať ustanovenia STN EN 1775, kap. 5. Pri zváračských prácach je potrebné dodržiavať predpisy pre zváranie a zaobchádzanie so zariadením podľa STN 05 0610 a STN 05 0630. Potrubie sa musí montovať bez nežiadúcich pnutí. Na tesnosť závitových spojov použiť konope a fermež. Potrubie sa musí uzemniť v zmysle STN EN 62305. Prístup ku hlavným uzatváracím armatúram, odvzdušňovacím a vzorkovacím armatúram je z podlahy - osadené vo výške maximálne 1,8 m od podlahy.
Skúšky plynovodu
Skúšky sa vykonávajú na celom plynovode naraz alebo po jednotlivých úsekoch. Pred skúškou musia byť utesnené všetky otvorené konce potrubia. Akékoľvek utesňovacie zariadenie, používané na utesnenie plynovodu, musí odolávať skúšobnému tlaku. O skúškach vykonaných v súlade s kapitolou 6 spracuje autorizovaná osoba zápis. V prípade negatívnych výsledkov skúšok sa netesnosť musí identifikovať vhodnými prostriedkami, napríklad použitím prostriedkov na zisťovanie úniku. Netesné časti sa musia vymeniť alebo opraviť. Hodnota tlaku pri skúške pevnosti (STP) pri maximálnom tlaku má byť 2,5 násobku maximálneho tlaku alebo rovná 2,5 x 3 kPa = 7,5 kPa. Súčasne sa vykoná aj skúška tesnosti pri použití toho istého média a hodnoty tlaku. Súčasne so skúškou tesnosti musí skúška pevnosti predchádzať skúške tesnosti. Vnútorný NTL plynovod je vyhradeným plynovým zariadením, na ktorom nemusí byť vykonaná prvá úradná skúška podľa vyhlášky č. 10.
