Meď je fialovo-červený kov, ktorý je húževnatý a tvárny. Má vysokú tepelnú a elektrickú vodivosť, čo z neho robí vynikajúci materiál pre rôzne aplikácie. Pri 20 stupňoch je tepelná vodivosť medi 397 w/m·k a jej elektrická vodivosť je 94 % striebra. Meď je chemický prvok s chemickou značkou Cu a atómovým číslom 29. Čistá meď je mäkký kov. Na reze je povrch červeno-oranžový s kovovým leskom a čistá meď je purpurovo-červená.
Typy medených rúrok a ich zloženie
Medené rúrky sa vyrábajú z medi ako hlavnej zložky s pridaním malého množstva ďalších prvkov. Existujú rôzne triedy a typy medených rúrok:
- Medené rúrky: Napríklad H59, H62, H65 atď. Sú to medené materiály vyrobené z medi ako hlavnej zložky s pridaním malého množstva ďalších prvkov.
- Mosadzná rúrka: Ako H68, H80, H90 atď. Mosadz je zliatina medi a zinku, ktorá vo všeobecnosti obsahuje 70 % až 90 % medi a 10 % až 30 % zinku.
- Hliníková bronzová trubica: Ako C68700, C70600, C71500 atď. Hliníkový bronz je zliatinový materiál medi, hliníka, mangánu a iných prvkov.
- Medené rúrky bez obsahu kyslíka: Ako napríklad TU1, TU2 atď. Medené rúrky bez obsahu kyslíka sa vzťahujú na medené materiály, ktoré boli deoxidované.
- Niklová medená trubica: Ako napríklad B111 C70600, B111 C71500 atď.
Bežné známky medených rúrok:
Triedy série T:
- T1: Priemyselná čistá meď s obsahom medi až 99,95%, extrémne vysoká čistota.
- T2: Obsah medi je asi 99,90 %. Je to jedna z bežne používaných tried v medených rúrach.
- T3: Obsah medi je asi 99,70% a čistota je o niečo nižšia ako T1 a T2.
Typy série H (zvyčajne používané v mosadzi, ale existujú aj zodpovedajúce triedy v medi):
- H85: Typ medených rúrok s obsahom medi približne 85 %.
Vynikajúce vlastnosti medených rúrok
Medené rúrky sú obľúbené vďaka svojim výnimočným vlastnostiam:
- Odolnosť: Meď má stabilné chemické vlastnosti a kombinuje odolnosť voči chladu, teplu, tlaku, korózii a požiarnej odolnosti a môže byť dlhodobo používaná v rôznych prostrediach.
- Hygiena: Medená rúrka má jemnú štruktúru a neobsahuje žiadne chemické zložky. Do znečisteného vodného zdroja sa ťažko dostávajú vnútorné a vonkajšie látky, ktoré dokážu účinne brániť rastu a rozmnožovaniu mikroorganizmov.
- Dobrá odolnosť proti korózii: Meď má silnú odolnosť proti korózii a nie je ľahké ju oxidovať. Po dlhodobom používaní ľahko nehrdzavie. Môže byť udržiavaný čistý a hygienický bez ovplyvnenia kvality vody.
- Hladký vnútorný priemer: Vnútorný priemer medenej rúrky je hladký a ľahko sa inštaluje.
Všetko o medených rúrach | Tento starý dom
Mäkké a tvrdé medené rúrky: Rozdiely a aplikácie
Medzi mäkkými a tvrdými medenými rúrkami sú značné rozdiely v materiáli, štruktúre, vlastnostiach a aplikáciách.
1. Materiál a štruktúra:
- Mäkké medené rúrky (flexibilné medené rúrky alebo LWC): Sú vyrobené z mäkkého medeného materiálu, ktorý bol žíhaný, aby sa zvýšila jeho flexibilita. Jeho stena rúrky je pomerne tenká a ľahko sa ohýba a tvaruje.
- Tvrdé medené rúrky: Vyrábajú sa opracovaním za studena, poloza studena a ťahaním za studena a majú hrubšie steny rúrok.
2. Aplikačné scenáre:
- Mäkká medená rúrka:
- Bytové vodovodné potrubia: Vďaka svojej dobrej flexibilite a ľahkej inštalácii sa mäkké medené rúry často používajú pre vodovodné potrubia v domácnostiach.
- Kondenzátor, potrubie studeného vzduchu: V chladiacich a klimatizačných systémoch sa na prepojenie kondenzátora a potrubia studeného vzduchu používajú mäkké medené rúrky, aby sa zabezpečila cirkulácia chladiva.
- Solárny ohrievač vody: Mäkké medené rúry sa tiež bežne používajú vo vodnom systéme solárnych ohrievačov vody kvôli ich dobrej tepelnej vodivosti a odolnosti proti korózii.
- Iné civilné oblasti: ako sú vodovodné a kanalizačné potrubia v kúpeľniach, kuchyniach atď.
- Tvrdá medená rúrka: Používa sa ako hlavné vodovodné potrubie vo veľkých budovách, priemyselných závodoch atď.
3. Vlastnosti:
- Mäkká medená rúra: Má dobrú ťažnosť a plasticitu, strednú tvrdosť (všeobecne R220) a ľahko sa ohýba a tvaruje. Mäkké medené rúry sú navyše relatívne cenovo dostupné a dajú sa spracovať ručným ohýbaním.
- Tvrdá medená rúra: Má vlastnosti vysokej pevnosti, vysokej odolnosti proti korózii a nie je ľahké ju deformovať. Cena tvrdých medených rúr je však relatívne vysoká, ale vďaka ich silnému výkonu vydrží dlhšie.
4. Spracovanie a inštalácia:
- Mäkké medené rúry: Môžu byť spracované ručným ohýbaním a inštalácia a údržba sú pomerne jednoduché.
- Tvrdé medené rúrky: Je potrebné spracovať pomocou špecializovaných ohýbacích strojov a vzhľadom na ich odolnosť si inštalácia môže vyžadovať viac nástrojov a techník.
Vplyv hrúbky steny medenej rúrky
Hrúbka medenej rúrky má dôležitý vplyv na jej vlastnosti a aplikácie.
- Odolnosť voči tlaku: Tlaková únosnosť medené rúrky sa zväčšuje so zvyšovaním hrúbky. Vo všeobecnosti platí, že čím hrubšia je hrúbka steny medenej rúrky, tým silnejšia je jej tlaková únosnosť a schopnosť odolávať väčšiemu tlaku.
- Výkon za tepla a za studena: Hrúbka medenej rúrky má priamy vplyv na jej chladiaci a vykurovací výkon. Hrubá medená rúra má vďaka svojej väčšej hrúbke vyššiu pevnosť, odolá väčšiemu tlaku a ťahu a má tiež lepšiu odolnosť proti korózii.
- Účinnosť prenosu tepla: Hrúbka steny medenej rúrky je odporom voči prenosu tepla vo vnútri medenej rúrky a ovplyvňuje účinok prenosu tepla. Experimentálne údaje ukazujú, že medené rúrky s tenšími stenami dokážu prenášať teplo v krátkom čase a majú dobré účinky na prenos tepla.
- Náklady: Hrúbka medenej rúry tiež ovplyvňuje jej cenu. Všeobecne povedané, materiálové náklady medených rúr s tenšou hrúbkou steny sú nižšie, ale požiadavky na výrobný proces sú vysoké a spracovanie je náročné, takže predajná cena môže byť vyššia.
- Aplikačné scenáre: Pri výbere medených rúr je potrebné určiť vhodnú hrúbku na základe skutočného scenára aplikácie. Napríklad na miestach s vysokou tepelnou záťažou a v miestnych častiach, ako sú kondenzátory a výparníky, sú vhodnejšie tenké medené rúrky, pretože majú vyššiu rýchlosť prenosu tepla a dobrý výkon pri odvádzaní tepla. V situáciách, keď je potrebné vydržať väčší tlak a vyžadujú vysokú odolnosť proti korózii, sú vhodnejšie hrubé medené rúry.
Vplyv teploty na medené rúrky
Medené rúry sú stabilné v širokom rozsahu teplôt, ale extrémne zmeny môžu mať vplyv na ich fyzikálne vlastnosti.
- Zmeny fyzikálnych vlastností: Medené rúry budú podliehať fyzickým zmenám pri zmenách teploty. Keď sa teplota zvýši, dĺžka medenej rúrky sa zvýši a priemer sa zmenší; naopak, pri poklese teploty sa dĺžka medenej rúrky skráti a priemer sa zväčší. Pri zmene teploty medi sa totiž mení jej vnútorná štruktúra, čo má za následok zmeny celkových fyzikálnych vlastností. Napríklad koeficient lineárnej rozťažnosti medenej rúrky je 0,018 mm/m·k.
- Tepelná vodivosť a elektrická vodivosť: Pri vysokých teplotách sa tepelná vodivosť a elektrická vodivosť medených rúrok zvýši. Vďaka tomu sú medené rúry široko používané v oblastiach vykurovania a chladenia, najmä v solárnych a klimatizačných systémoch, kde je ich výkon obzvlášť vynikajúci.
- Tepelná expanzia a kontrakcia: Akékoľvek potrubie sa teplom roztiahne a chladom stiahne a medené rúry nie sú výnimkou.
Vysokokvalitné medené rúrky môžu zabezpečiť, že sa nebudú ohýbať ani deformovať pri teplotných podmienkach od -200 stupňov do 200 stupňov, nebudú horieť, keď sú vystavené otvorenému ohňu, a neuvoľňujú toxické plyny, keď sú vystavené teplu. Preto sú pri jeho používaní potrebné určité výpočty a predpovede na zabezpečenie stability a bezpečnosti systému.
Všetko o medených rúrach | Tento starý dom
Systém KAN-therm Copper
KAN-therm Copper je moderný medený potrubný systém určený pre výstavbu nových aj rekonštrukciu existujúcich vnútorných vykurovacích inštalácií a rozvodov teplej a studenej pitnej/úžitkovej vody. Systém využíva rýchlu a bezpečnú lisovaciu technológiu Press bez potreby spájkovania.
Kľúčové vlastnosti a výhody:
- Bezpečný systém bez otvoreného ohňa: Montáž bez použitia otvoreného ohňa alebo vysokých teplôt výrazne znižuje riziko požiaru, vďaka čomu je KAN-therm Copper ideálny na rekonštrukcie, opravy starých rozvodov a pamiatkovo chránené objekty.
- Rýchla a jednoduchá montáž: Vďaka technológii Press je montáž rýchla a jednoduchá, čo šetrí čas aj náklady.
- Presný trojbodový lisovací profil M: Zabezpečuje spoľahlivé a tesné spojenie.
- Široký rozsah priemerov: O 12-108 mm.
- Funkcia LBP: Signalizácia nezlisovaných spojov pre zvýšenú bezpečnosť.
- Vysoká odolnosť voči korózii: Zaručuje dlhú životnosť.
- Minimálne zúženie prierezu: Výborné hydraulické vlastnosti.
- Vysoká estetika: Umožňuje aj pohľadové inštalácie.
Materiály a certifikácia:
Tvarovky sú vyrobené z vysoko kvalitnej medi CU-DHP (CW024A) a bronzu 2.109. Systém je certifikovaný podľa PZH, DVGW, KIWA, OVGW, DNV-GL a SINTEF.
Ideálne riešenie pre náročné aplikácie:
Vďaka vlastnostiam medi je systém mimoriadne vhodný pre objekty so zvýšenými nárokmi na hygienu a kvalitu, ako sú nemocnice, laboratóriá, zdravotnícke zariadenia, ordinácie či verejné budovy. Nízka tepelná rozťažnosť a elegantný vzhľad umožňujú aj pohľadové inštalácie.
Normy pre medené potrubia
Výroba medených rúrok sa riadi prísnymi normami, ktoré zaručujú kvalitu a bezpečnosť.
- EN 1057 je európska referenčná norma na kontinentálnej úrovni pre výrobu medených plynových a vodných rúrok pre vodu a vykurovanie.
- Vyhovuje prezidentskému dekrétu č. 1095 z 3. augusta 1968, Smernica Európskej rady č. 98/83/ES, vyhláška č. 31 z 2. februára 2001 a ministerského výnosu č. 174 zo 6.
- Zliatina - Rif. Cu-DHP CW024A (Cu = 99,90 % min. C ≤ 0,20 mg/dm2 max. СЄ SILMET EN 1057 Cu 99,9 Ø X sp.

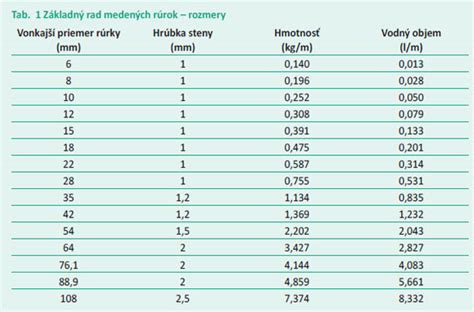

Príklady medených rúrok podľa priemeru a tvrdosti:
Pre ilustráciu sú tu niektoré príklady medených rúrok a ich vlastností:
| Priemer (DN) | Hrúbka steny | Tvrdosť |
|---|---|---|
| 15 mm | 1 mm | polotvrdá |
| 18 mm | 1 mm | polotvrdá |
| 22 mm | 1 mm | polotvrdá |
| 28 mm | 1 mm | tvrdá |
| 35 mm | 1 mm | tvrdá |
| 42 mm | 1,2 mm | tvrdá |
| 54 mm | 1,5 mm | tvrdá |
