Vystrihovanie otvorov do plechu je základný proces v mnohých priemyselných odvetviach, od stavebníctva až po automobilový priemysel. Existuje široká škála metód a nástrojov, ktoré umožňujú vytváranie otvorov rôznych tvarov a veľkostí. Po samotnom vystrihovaní je často nevyhnutné aj dôkladné opracovanie okrajov, aby sa dosiahla požadovaná kvalita, bezpečnosť a funkčnosť obrobku.

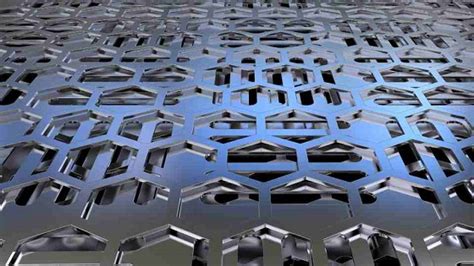

Perforované plechy sú typom materiálu, ktorý sa vyznačuje prítomnosťou pravidelne rozmiestnených otvorov rôznych tvarov a veľkostí. Tieto plechy sa vyrábajú z rôznych druhov kovov, ako je oceľ, nerezová oceľ, hliník, meď a ďalšie.
Metódy výroby perforovaných plechov
Perforované plechy sa vyrábajú niekoľkými rôznymi metódami, ktoré závisia na požadovanom vzore, veľkosti otvorov, typu materiálu a ďalších špecifikáciách. Výberom optimálnej metódy výroby perforovaných plechov je možné dosiahnuť nielen požadované estetické a funkčné vlastnosti, ale aj optimalizovať náklady a efektivitu produkcie.
1. Mechanické perforovanie
Ide o najbežnejšiu metódu výroby perforovaných plechov. Mechanické perforovanie bodové alebo valcové využíva stroje, ktoré majú v sebe sadu razidiel a matríc. Táto metóda je efektívna pre sériovú výrobu a vytváranie opakujúcich sa vzorov otvorov.
2. Laserové rezanie
Táto metóda využíva vysoký výkon lasera na vypaľovanie alebo rezanie otvorov do plechu. Laserové rezanie umožňuje veľmi presné a čisté rezy a je ideálne pre zložité vzory alebo veľmi malé otvory. Je populárna metóda na vytváranie otvorov v plechoch z nehrdzavejúcej ocele, vrátane SS zlatého zrkadlového plechu, pričom ponúka vynikajúcu presnosť a minimálne tepelné skreslenie.
3. Rezanie vodným lúčom
Rezanie vodným lúčom je ďalšou technológiou, ktorá umožňuje vytváranie otvorov v plechu. Táto metóda využíva vysokotlakový prúd vody zmiešaný s abrazívnymi časticami na rezanie materiálu. Je účinná pri rezaní hrubých materiálov a dokáže spracovať plechy z nehrdzavejúcej ocele bez spôsobovania deformácie vyvolanej teplom.
4. Plazmové rezanie
Plazmové rezanie používa plazmový horák na rezanie plechov, najmä hrubších materiálov. Táto technika je ideálna na rýchle a efektívne rezanie.
5. Dierovanie
Dierovanie zahŕňa použitie dierovacieho lisu na pretlačenie nástroja cez plech, čím sa vytvárajú otvory rôznych veľkostí. Táto metóda je najlepšia na efektívne vytváranie viacerých otvorov vo veľkých množstvách.
6. Vŕtanie
Vŕtanie je tradičná metóda na rezanie otvorov do materiálov. Na presné vytváranie otvorov sa používajú špeciálne vrtáky, napríklad určené do nehrdzavejúcej ocele. Zatiaľ čo bežné vrtáky nie sú určené na priame vytváranie štvorcových otvorov, existujú rôzne techniky a nástroje, ktoré umožňujú dosiahnuť požadovaný tvar a presnosť.
Vŕtanie štvorcových otvorov
Vŕtanie presných štvorcových otvorov predstavuje výzvu v mnohých dielenských a stavebných projektoch. Hoci priamo vŕtať štvorce nie je možné bežnými vrtákmi, existujú rôzne nástroje a techniky, ktoré umožňujú dosiahnuť požadovaný tvar a presnosť.
Metódy vytvárania štvorcových otvorov:
- Použitie dláta a kladiva: Táto metóda je vhodná najmä pre mäkšie materiály, ako je drevo alebo Ytong. Najprv si na materiál nakreslite presný obrys štvorca. Potom opatrne, s použitím dláta a kladiva, odoberajte materiál po malých kúskoch, až kým nedosiahnete požadovaný tvar a hĺbku.
- Kombinácia vŕtania a opracovania: Vyvŕtajte kruhový otvor s priemerom, ktorý je o niečo menší ako strana požadovaného štvorca. Potom pomocou pilníka, dláta alebo rotačného nástroja (napr. Dremel) opracujte vnútorné steny otvoru, až kým nedosiahnete štvorcový tvar.
- Použitie špeciálnych vrtákov a nástavcov: Existujú špeciálne vrtáky a nástavce, ktoré sú určené na vŕtanie štvorcových otvorov, napríklad Mortising Machine (stroj na výrobu dlabov) používaný v drevospracujúcom priemysle na vytváranie presných štvorcových otvorov pre čapové spoje.
- Rezanie pílou: Na vytváranie štvorcových otvorov je možné použiť rôzne typy píl, ako sú priamočiare píly alebo ručné píly. Nakreslite si presný obrys štvorca a potom opatrne vyrežte otvor pozdĺž vyznačených línií.
Nástroje na vystrihovanie a opracovanie otvorov
Predtým, ako sa pustíte do procesu rezania, je dôležité mať k dispozícii správne nástroje. Výber nástrojov môže výrazne ovplyvniť kvalitu vášho rezu a celkovú efektivitu vašej práce.
1. Vŕtačky a ich nástavce
Vŕtačky sú mimoriadne všestranné nástroje, ktoré nachádzajú uplatnenie v širokej škále úloh. Ich schopnosť prijímať rôzne nástavce ich robí ešte užitočnejšími a efektívnejšími. Pre profesionálov aj domácich majstrov môže množstvo vrtákov a nástavcov vo vašej dielni ušetriť čas a námahu pri rôznych projektoch.

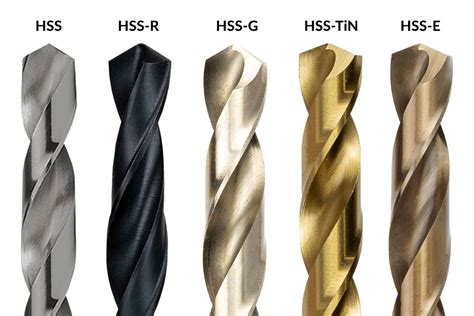

Typy vrtákov:
- Skrutkové vrtáky: Majú špirálovitý tvar drážky a sú vhodné na vŕtanie do väčšiny materiálov.
- Nástavce (ploché lopatkové vrtáky): Navrhnuté špeciálne na vŕtanie veľkých otvorov do dreva.
- Vrtáky do muriva: Používajú sa na vŕtanie do murovaných a betónových povrchov.
- Bity Forstner (sukovníky): Vytvárajú čisté a presné otvory s plochým dnom v dreve. Ich ostré obvodové ostrie prereže vlákna po obvode diery a vnútorné nože odoberajú materiál zvnútra.
- Klasické špirálové vrtáky do dreva: Majú ostrý centrovací hrot a dva ostré predrezávače, ktoré prerežú obvod diery a zabránia „tancovaniu“ vrtáka po povrchu.
Ďalšie nástavce pre vŕtačky:
- Skrutkovacie nástavce (bity): Umožňujú vŕtačke rýchlo a efektívne zaskrutkovať skrutky do rôznych materiálov.
- Dierové píly: Pre otvory s väčším priemerom, pozostávajú z valcového pílového kotúča so zubami. Používajú sa na rezanie otvorov do dreva, plastov a tenkých kovových povrchov.
- Nástavce na drôtenú kefu: Užitočné na odstraňovanie hrdze, farby a iných náterov z kovových povrchov.
- Brúsne a brúsne nástavce: Umožňujú použitie vŕtačky na tvarovanie, hladenie a konečnú úpravu rôznych materiálov.
- Nástavce na vŕtacie lisy: Pre zvýšenú presnosť a stabilitu umožňujú ručnú vŕtačku bezpečne namontovať na stojan alebo lavicu.
2. Predĺženia pre vŕtačky
Pri montážnych prácach na neprístupných miestach môžu pomôcť predĺženia vrtákov. K dispozícii sú dve verzie, každá z nich v dvoch dĺžkach: 150mm a 300mm. Ide o oceľovú tyč kruhového prierezu vyrobenú z chróm-vanádovej ocele, na jednom konci so ¼“ stopkou E 6.3 a na druhom s upínacím systémom.

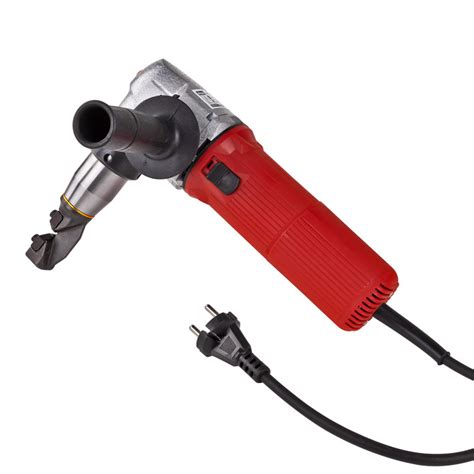

3. Niblovacie nožnice a prestrihovače
Pre obrábanie plechov hrúbky od 0,5 milimetrov do 10 milimetrov sú vhodné niblovacie nožnice a prestrihovače. Tieto nástroje sú funkčné bez vynaloženia sily na ich posúvanie, bez deformácií, bez emisií a bez úletu iskier. Sú vybavené dutým okrúhlym razníkom, vďaka ktorému je možné otočenie na mieste aj o 360°.
| Typ nástroja | Popis | Použitie |
|---|---|---|
| Kompaktný akumulátorový prestrihovač | Mimoriadne šikovný, s dobrou prechodnosťou krivkami, delenie hrúbok plechu 2 mm bez kábla. | Univerzálne delenie plechov. |
| Kompaktný a šikovný prestrihovač | Stredná oblasť rozsahu výkonu, možnosť otáčania náradím na mieste. | Rôzne aplikácie so strednou hrúbkou plechu. |
| Kompaktný prestrihovač na demontáže | Strihanie v 4 smeroch, práca bez námahy potrebnej na posúvanie. | Demontážne práce, flexibilné strihanie. |
| Najvýkonnejší prestrihovač | Pre vysoké zaťaženie. | Demontáže nádrží a zásobníkov. |
PowerPoint - vytvorenie prezentácie
Odstraňovanie výronkov (odihlovanie)
Otrepy sú drobné defekty, nedokonalosti alebo výčnelky na povrchu opracovaných kovových častí, ktoré bránia hladkej povrchovej úprave. Výrobcovia používajú sériu procesov rezania počas obrábania na vytvorenie požadovaných komponentov. Môžu sa však vyskytnúť nedokonalosti alebo nežiaduce ryhy, ktoré môžu mať za následok otrepy. Odihlovanie jednoducho znamená odstránenie týchto nedokonalostí - otrepov. Zahŕňa sériu operácií zameraných na zbavenie kovového povrchu alebo obrobenej časti ostrapov, ostrých hrán, drsných miest a iných nedokonalostí. Výsledkom odhrotovania je preto zlepšenie vzhľadu dielu, presnosti, bezpečnosti, konzistencie a celkovej kvality.
Dôvody odihlovania pri výrobe kovov:
- Vylepšenie estetiky a povrchovej úpravy: Odihlovanie zlepšuje celkový vzhľad dielu a vytvára leštený a profesionálny povrch.
- Bezpečnostné dôvody: Otrepy, najmä tie ostré, predstavujú bezpečnostné riziko pre výrobcov, zamestnancov a koncových používateľov.
- Zníženie opotrebovania rezných nástrojov: Otrepy pri následnom obrábaní môžu zvýšiť riziko opotrebovania nástroja.
- Zvýšenie presnosti a funkčnosti dielov: Odhrotovanie pomáha vytvárať lepšiu povrchovú úpravu, čím sa zvyšuje rozmerová presnosť a presnosť dielu.
Príčiny otrepov počas CNC obrábania:
- Opotrebenie náradia: Nepretržité používanie obrábacích nástrojov, najmä pri nesprávnych postupoch údržby, zvyšuje opotrebovanie.
- Vlastnosti materiálu: Typ materiálu, ktorý obrábate, najmä hrúbka a kvalita, môže tiež ovplyvniť riziko tvorby ostrapov.
- Úroveň zručností operátora: Nízka úroveň zručností operátora môže zvýšiť pravdepodobnosť vzniku ostrapov.
- Rýchlosť posuvu a rýchlosť rezania: Nedostatočná optimalizácia reznej rýchlosti a rýchlosti posuvu môže zvýšiť riziko tvorby otrepov.
- Nedostatočné chladenie a mazanie: Nedostatočné chladenie a mazanie počas obrábania môže spôsobiť hromadenie tepla a prehrievanie, čím sa zvyšuje riziko otrepov.
Klasifikácia otrepov:
Podľa tvaru:
- Ostré otrepy: Tvar rozbitého skla so špicatými a ostrými hranami.
- Flying Edge Burrs (rozliate otrepy): Javia sa ako dlhé a tenké výstupky presahujúce okraj materiálu.
- Otrepy po striekaní: Nepravidelné tvary, bežné pri tlakovom liatí alebo zváraní.
Podľa mechanizmu formovania:
- Tumbling Burrs: Vznikajú ohýbaním dráhy nástroja, čo spôsobuje miernu rotáciu kovových častíc.
- Poisson Burrs: Vznikajú deformáciou hrán v dôsledku pôsobenia sily na materiál.
- Tear Burrs: Vznikajú trhaním, keď je materiál plasticky deformovaný a nie je úplne strihaný.
- Horúce otrepy (tepelné otrepy): Vznikajú pri nadmernom hromadení tepla pri rezaní alebo brúsení.
- Cut-off Burrs: Vyskytujú sa na okrajoch odrezaných častí, najmä po procesoch ako frézovanie alebo pílenie.
Typy odihlovania:
- Hrubý stupeň: Pilovanie, frézovanie, ozubenie, rezanie a hladenie. Používajú sa jednoduché nástroje ako brúsny papier, pilníky. Vhodný pre jednoduché produkty.
- Všeobecná trieda: Mechanické procesy ako pieskovanie, vibrácie a valce, brúsenie, pásové brúsenie a leštenie.
- Dobrý stupeň: Dokončovacie a oplachovacie procesy, napr. elektrochemické obrábanie, valcovanie a elektrolyticky leštené brúsenie. Vhodný pre diely s vysokou kvalitou povrchovej úpravy.
- Ultra-presná trieda: Magnetické frézovanie, elektrické odstraňovanie ostrapov, elektrolytické chemické odstraňovanie otrepov a odstraňovanie výronkov trením. Zamerané na bezchybnú povrchovú úpravu.
Štandardné metódy odhrotovania:
- Ručné odhrotovanie: Použitie ostrých nástrojov ako pilníky, nože, brúsky na odstraňovanie otrepov. Praktické pre malé komponenty.
- Elektrochemické odhrotovanie: Využíva elektrolytický roztok a elektrický prúd na odstránenie otrepov v ťažko dostupných oblastiach.
- Odhrotovanie otvorov: Používa pružinový rezný nástroj pripevnený na vreteno na odstraňovanie otrepov v diere.
- Kefovanie: Mechanická metóda, pri ktorej sa drhne povrch dielu abrazívnym materiálom - kefou.
Výrobné tipy na zabránenie prasknutiu vo vašich kovových výrobkoch:
- Použite reznú kvapalinu: Znižuje trenie a hromadenie tepla počas obrábania.
- Na povrchovú úpravu použite rotačné kefy: Efektívne zlepšujú povrchové vlastnosti a odihlujú.
- Vyskúšajte automatické odihlovanie: Zabezpečuje hladkú, konzistentnú povrchovú úpravu s vysokou presnosťou.
- Odihlovanie a dokončenie: Integrácia odihlovania do všeobecného procesu povrchovej úpravy.
