Denné svietenie (Daytime Running Lights - DRL) sa stáva štandardnou výbavou moderných vozidiel. Používajú sa ako denné svietenie bez použitia stretávacích svetiel, ktoré počas svietenia svojou spotrebou údajne prispievali na zvýšenie spotreby a taktiež životnosť žiaroviek bola malá. Pre značky, ktoré nedisponujú denným svietením od výroby, ostáva namontovať dodatočné schválené denné svietenie.
Ak ste sa rozhodli pre dodatočnú montáž DRL svetiel na vozidlo Toyota RAV4 (2007), je dôležité vedieť, ako správne zapojiť DRL svetlá, aby ste zabezpečili ich správnu funkčnosť a dodržali platné predpisy. Tento článok poskytuje podrobný návod na zapojenie DRL svetiel s tromi káblami: červeným, čiernym a bielym. Okrem toho sa venujeme aj problematike automatického zapínania stretávacích svetiel a možnostiam jeho deaktivácie, ako aj homologizácii a bezpečnosti.
Typy zapojenia DRL
Existujú dva základné spôsoby zapojenia DRL svetiel:
- DRL, ktoré sa napájajú priamo na batériu + parkovačky. Tento typ pripojený priamo na batériu reaguje na rozdielne napätie pri vypnutom a zapnutom motore.
- DRL, kde sa na batériu, prípadne kostru, napojí záporný pól a kladný pól +12V na aktivovanie sa napája (po zapnutí kľúča, t. j. sv. 15).
Zapojenie DRL svetiel s tromi káblami

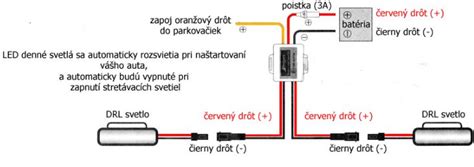

DRL svetlá s tromi káblami (červený, čierny, biely) vyžadujú nasledujúce zapojenie:
- Červený kábel: + /napájanie po naštartovaní/
- Čierny kábel: - (kostra)
- Biely kábel: /hlavné svetlá/ (aby zhasli LED po rozsvietení - teda asi na parkovačku)
Praktické rady a tipy pre zapojenie:
- + (červený kábel) je potrebné napojiť niekde, kde je 12V po štarte.
- Biely kábel slúži na to, aby DRL zhasli po rozsvietení hlavných svetiel. Obvykle sa pripája na parkovacie svetlá.
- Kostru (čierny kábel) je najlepšie pripojiť na najbližší vhodný bod na karosérii vozidla.
Kde napojiť + (červený kábel)?
Otázkou zostáva, kam konkrétne napojiť + (červený kábel). Existuje niekoľko možností:
- Priamo v motorovom priestore: Hľadajte miesto, kde je prítomných 12V po naštartovaní motora.
- V kabíne vozidla: Ak musíte ťahať kábel do kabíny, hľadajte najprístupnejšiu cestu, aby ste minimalizovali nutnosť rozoberania interiéru. Skúste sa pozrieť do manuálu na poistky, ktorá na čo slúži. Je možné napojiť denné svietenie na poistku, ktorá slúži napríklad na elektrické otváranie predného pravého okna.
Umiestnenie DayLight svetiel
Aby ste mohli DayLighty používať, je potrebné spĺňať pár podmienok. Prvá z podmienok je správne umiestnenie a druhá správne zapínanie a vypínanie DayLightov. Pokiaľ sa nejedná o schválené DayLighty, ktoré môžu byť použité aj ako obrysovky, musia pri prepnutí na parkovačky zhasnúť. Pri používaní DayLight sú zadné svetlá vždy zhasnuté. Počas dňa a nezníženej viditeľnosti nemusíte mať zapnuté na vozidle obrysové svetlá, osvetlenie prístrojovej dosky a ani zadné svetlá.
Automatické zapínanie stretávacích svetiel
Mnohé moderné vozidlá majú automatické zapínanie stretávacích svetiel po štarte motora. Ak chcete používať DRL ako denné svietenie, je potrebné túto funkciu deaktivovať. Autorizované servisy často nevedia túto funkciu vypnúť, najmä ak je systém auta založený na CAN BUS.
Možnosti deaktivácie automatického zapínania svetiel:
Ak autorizovaný servis nevie pomôcť, existujú alternatívne riešenia:
- Relé: Zistiť, či existuje relé na zapnutie svetiel a prípadne vyrobiť opačný systém.
- Diagnostika: Skúsiť diagnostiku cez BCM (Body Control Module), ak je to možné.
Homologizácia a bezpečnosť
Pri výbere DRL svetiel je dôležité dbať na ich homologizáciu. Homologizované denné LED svetlá musia mať na prednej strane krytu vyznačené E znaky a označenie RL. Nekupujte lacné LED svetlá od iných predajcov. Je dôležité, aby boli certifikované a schválené typy na vozidlá. Medzi najosvedčenejších výrobcov patria MyCarr, NSSC, Philips, ktoré sa v praxi ukázali ako najspoľahlivejšie. Predávajú sa od roku 2009/2, kedy boli zákonom schválené aj v SR. Zadné časti svetiel sú kovové a nie plastové, ako to býva u lacnejších denných svetiel, ktoré sa rýchlejšie pokazili, nakoľko nebolo doriešené chladenie LED.
Led DRL Toyota RAV4
Typy denného svietenia
Existujú rôzne možnosti zapojenia denného svietenia:
- Denné svietenie s hmlovkami
- Denné svietenie namiesto hmloviek
- Hmlovky ako denné svietenie
- Okrúhle LED denné svietenie
- LED denné svietenie podľa typu auta
Je dôležité vybrať si homologizované denné svietenie a zvážiť montážny návod. Dodatočne domontované úsporné LED denné svetlá sú povolené aj v SR s homologizačným znakom RL od roku 2009/2. Spoločnosť TESTEK, s.r.o. na základe poverenia udeleného Ministerstvom dopravy, pôšt a telekomunikácií SR (MDPT SR) potvrdzuje povolenie denného svietenia.
Problémy a riešenia
Rušenie rádia
Ak denné svietenie ruší rádio, skontrolujte zapojenie a uistite sa, že je v súlade so schémou dodanou k LED svetlám.
Check Control
Ak má auto check control, diódové denné svietenie môže blikať. V takom prípade je potrebné použiť CCO modul (check control ojeb modul) alebo implementovať oneskorené zapnutie.
Oneskorené zapnutie

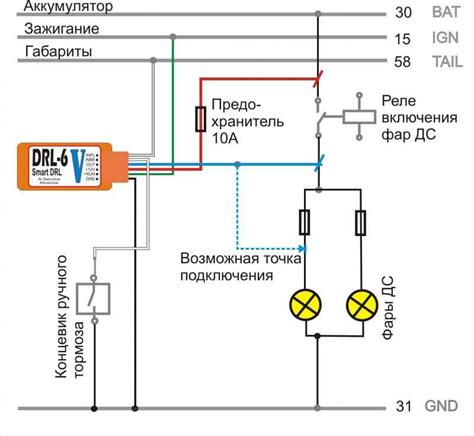

Na oneskorené zapnutie modulu denného svietenia je možné použiť jednoduché zapojenie. Po zapnutí zapaľovania sa rozbehne PWM. Pri zapnutí parkovačiek zase vypne. Hodnoty súčiastok nie sú kritické, stačí aby to kmitalo na asi 55 až 85 Hz.
Montáž LED rampy pre Toyota RAV4
LED rampa je skvelým doplnkom pre zlepšenie viditeľnosti v noci alebo v náročných podmienkach. Pre pripojenie LED rampy je možné použiť vodotesný konektor DT a káblovú sadu pre LED rampy 12V (24V), pracovné svetlá atď.
Postup montáže LED rampy:
- Uistite sa, že máte všetky potrebné komponenty: LED rampa, relé, poistky a káble.
- Schéma zapojenia LED rampy: Dôležité je správne zapojenie káblov.
- Montáž LED rampy: Uistite sa, že je rampa pevne pripevnená a správne nasmerovaná.
- Zapojenie svetelnej rampy: Použite kvalitnú kabeláž a spoje.
- Kabeláž na LED rampu: Zabezpečte, aby bola kabeláž dobre izolovaná a chránená pred poškodením.
- Rampa na osobné auto zapojenie: Skontrolujte, či je zapojenie kompatibilné s vašim vozidlom.
- Ako namontovať LED rampu: Postupujte podľa pokynov výrobcu.
- LED rampa OSRAM: Zvážte použitie kvalitnej LED rampy od overeného výrobcu.
Cúvacia kamera: Zvýšenie bezpečnosti pri parkovaní

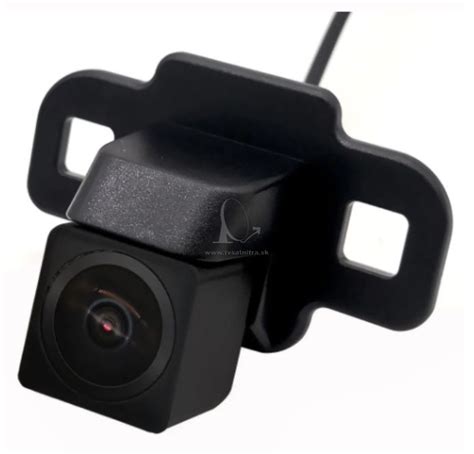

Cúvacia kamera je užitočný pomocník pri parkovaní a cúvaní. Pre Toyota RAV4 (2007) je možné použiť farebnú cúvaciu kameru pre nahradenie kľučky otvárania kufrových dverí. Cúvaciu kameru jednoducho vymeníte za originálnu kľučku otvárania kufrových dverí. Kamera zároveň zobrazuje pomocné trajektórie pre parkovanie. Pre originálny dizajn zapadne priamo na určený model automobilu a disponuje veľkým 170° uhlom.
Technické parametre cúvacej kamery
Video signál z kamery je vyvedený na 6 m kábli s RCA koncovkami.
| Parameter | Hodnota |
|---|---|
| Senzor | 1/3“ farebný CMOS |
| Snímací uhol | 170° |
| TV systém | NTSC |
| Rozlíšenie | 656(H) x 492(V) px |
| Počet TV riadkov | 420 |
| Min. osvetlenie | 0,2 LUX |
| Vodotesné krytie | IP 68 |
| Pracovná teplota | -25˚C do +80˚C |
| Napájanie | 12 V |
| Spotreba | 1W |
| Dĺžka video kábla | 6 m |
Montáž cúvacej kamery
Vyberte originálne otváranie kufrových dverí, namontujte novú kľučku otvárania kufrových dverí s cúvacou kamerou a pripojte konektor.
Napájací filter pre cúvaciu kameru
Pre kvalitnejší obraz z cúvacej kamery odporúčame dokúpiť napájací filter. Napájací filter pre cúvaciu kameru zlepšuje kvalitu obrazu tým, že:
- Eliminuje rušenie
- Stabilizuje napätie
- Odstraňuje pulzácie
