Strižná sila je dôležitý parameter pri práci s plechmi, najmä pri ich strihaní alebo dierovaní. Správny výpočet strižnej sily je nevyhnutný pre výber vhodného nástroja a pre predchádzanie deformáciám alebo poškodeniu materiálu. Prestrihnutie plechu je základná operácia v mnohých priemyselných odvetviach, od výroby automobilov až po elektroniku. Na úspešné vykonanie tejto operácie je nevyhnutné pochopiť, aká sila je potrebná na prestrihnutie daného materiálu. V tomto článku sa zameriame na výpočet strižnej sily pre plech s hrúbkou 1 cm a predstavíme správne postupy a nástroje na efektívne a bezpečné spracovanie plechu.
Čo je strižná sila?
Strižná sila je sila potrebná na prestrihnutie materiálu pozdĺž línie strihu. Závisí od niekoľkých faktorov, vrátane:
- Hrúbky materiálu
- Pevnosti materiálu v strihu
- Dĺžky strihu
Základný vzorec na výpočet sily (F) potrebnej na prestrihnutie plechu je nasledovný:
F = L × t × UTS
Kde:
- F je sila potrebná na prestrihnutie (v Newtonoch alebo librách)
- L je dĺžka rezu (obvod strihanej časti v metroch alebo palcoch)
- t je hrúbka plechu (v metroch alebo palcoch)
- UTS je medza pevnosti v ťahu (Ultimate Tensile Strength) materiálu (v Pascaloch alebo PSI)
Tento vzorec poskytuje teoretickú hodnotu sily, ktorá je potrebná na prestrihnutie plechu za ideálnych podmienok.
Vzorec pre výpočet strižnej sily
Základný vzorec pre výpočet strižnej sily (Fs) je nasledujúci:
Fs = t * L * τ
Kde:
- Fs je strižná sila (v Newtonoch alebo kN)
- t je hrúbka materiálu (v metroch)
- L je dĺžka strihu (v metroch)
- τ je pevnosť materiálu v strihu (v Pascaloch alebo MPa)
Pre plech s hrúbkou 1 cm (0,01 m) sa vzorec upraví nasledovne:
Fs = 0,01 * L * τ
Dôležité je použiť správne jednotky. Hrúbka a dĺžka musia byť v metroch a pevnosť v strihu v Pascaloch (Pa) alebo Megapascaloch (MPa). Ak je pevnosť v strihu udaná v MPa, výsledná strižná sila bude v kN (kilonewtonoch).
Pevnosť materiálu v strihu (τ)
Pevnosť materiálu v strihu je materiálová vlastnosť, ktorá udáva, akú silu je potrebné vynaložiť na prestrihnutie materiálu na jednotku plochy. Táto hodnota sa zvyčajne získava z technických tabuliek alebo materiálových listov. Pre rôzne materiály sa hodnoty pevnosti v strihu líšia. Napríklad:
- Oceľ: τ = 0,6 - 0,8 * Rm (Rm je medza pevnosti v ťahu)
- Hliník: τ ≈ 0,6 * Rm
Pre presný výpočet je vždy potrebné použiť hodnotu pevnosti v strihu, ktorá je špecifická pre daný materiál.
Príklad výpočtu
Predpokladajme, že máme oceľový plech s hrúbkou 1 cm a dĺžkou strihu 0,5 m. Medza pevnosti v ťahu (Rm) je 400 MPa. Pevnosť v strihu (τ) sa odhaduje ako 0,7 * Rm, teda 0,7 * 400 MPa = 280 MPa.
Výpočet strižnej sily:
Fs = 0,01 m * 0,5 m * 280 MPa = 1,4 MN = 1400 kN
V tomto prípade je potrebná strižná sila 1400 kN na prestrihnutie daného oceľového plechu.
Faktory ovplyvňujúce strižnú silu
Okrem hrúbky materiálu, dĺžky strihu a pevnosti v strihu existujú aj ďalšie faktory, ktoré môžu ovplyvniť potrebnú strižnú silu:
- Materiál plechu: Rôzne materiály majú rôzne hodnoty medze pevnosti v ťahu (UTS). Napríklad, hliník má nižšiu UTS ako oceľ, čo znamená, že na prestrihnutie hliníkového plechu bude potrebná menšia sila ako na prestrihnutie oceľového plechu rovnakej hrúbky.
- Hrúbka plechu: Hrúbka plechu má priamy vplyv na potrebnú silu. Čím hrubší je plech, tým väčšia sila je potrebná na jeho prestrihnutie. Tento vzťah je lineárny, čo znamená, že dvojnásobná hrúbka plechu vyžaduje približne dvojnásobnú silu.
- Dĺžka rezu: Dĺžka rezu, alebo obvod strihanej časti, tiež priamo ovplyvňuje potrebnú silu. Čím dlhší je rez, tým väčšia sila je potrebná. Pri zložitejších tvaroch je dôležité presne určiť celkovú dĺžku rezu.
- Stav nástroja: Ostré a dobre udržiavané nástroje znižujú potrebnú silu na prestrihnutie. Opotrebované alebo tupé nástroje vyžadujú väčšiu silu a môžu spôsobiť deformáciu materiálu alebo nepresné rezy.
- Teplota materiálu: Vyššia teplota môže znížiť pevnosť materiálu a tým aj potrebnú strižnú silu. Pri vyšších teplotách sa môže medza pevnosti v ťahu znížiť, čo zjednodušuje prestrihnutie. Naopak, pri nízkych teplotách sa môže materiál stať krehkým a vyžadovať väčšiu silu.
- Rýchlosť strihu: Pri vyšších rýchlostiach strihu sa môže materiál správať odlišne, čo môže ovplyvniť potrebnú silu.
- Tvar nástroja: Ostrosť a geometria strižného nástroja majú významný vplyv na potrebnú silu.
- Typ strihacieho procesu: Rôzne strihacie procesy, ako napríklad strihanie nožnicami, dierovanie alebo laserové rezanie, môžu vyžadovať rôzne sily. Laserové rezanie, napríklad, využíva tepelnú energiu na roztavenie materiálu, čo znižuje potrebnú mechanickú silu.
Je dôležité zohľadniť tieto faktory pri výpočte strižnej sily a pri výbere vhodného nástroja pre danú aplikáciu.
Praktické aplikácie
Výpočet sily potrebnej na prestrihnutie plechu má široké uplatnenie v praxi. Používa sa pri návrhu strihacích nástrojov, optimalizácii výrobných procesov a výbere vhodných materiálov. Správny výpočet sily pomáha predchádzať poškodeniu nástrojov, znížiť spotrebu energie a zabezpečiť kvalitné a presné rezy.
Napríklad, pri návrhu hydraulických nožníc je dôležité určiť maximálnu silu, ktorú musia nožnice vyvinúť na prestrihnutie najhrubšieho plechu, s ktorým sa budú pracovať. Taktiež, pri automatizovaných výrobných linkách je potrebné presne nastaviť parametre strihacieho procesu, aby sa dosiahla optimálna rýchlosť a kvalita rezov.
Tabuľka hodnôt UTS pre rôzne materiály
Pre lepšiu ilustráciu uvádzame tabuľku s hodnotami medze pevnosti v ťahu (UTS) pre rôzne materiály:
| Materiál | Medza pevnosti v ťahu (UTS) |
|---|---|
| Oceľ (nízkouhlíková) | 400 - 550 MPa |
| Hliník (zliatina 6061) | 276 MPa |
| Nerezová oceľ (304) | 515 MPa |
| Meď | 220 MPa |
Tieto hodnoty sú orientačné a môžu sa líšiť v závislosti od konkrétnej zliatiny a spracovania materiálu.
Spracovanie plechu a metódy rezania
Spracovanie plechu je neoddeliteľnou súčasťou mnohých odvetví, od stavebníctva po priemysel. Jednou z kľúčových operácií je strihanie plechu, ktoré umožňuje presné delenie materiálu na požadované rozmery. Spracovanie plechu zahŕňa rôzne techniky a postupy, ktoré transformujú surový plech na finálny produkt. Medzi najčastejšie používané metódy patria:
- Strihanie: Presné delenie plechu na požadované rozmery pomocou nožníc alebo laserového rezania.
- Ohýbanie: Formovanie plechu do požadovaného tvaru pomocou ohraňovacích lisov.
- Zakružovanie: Ohýbanie plechu do oblúkových alebo kruhových tvarov pomocou valcovacích strojov.
- Bodovanie: Spájanie plechových dielov pomocou bodového zvárania.
- Zváranie: Trvalé spájanie plechových dielov rôznymi metódami zvárania, ako je TIG, MIG alebo elektródové zváranie.
Ako rezať plech
Pri rezaní plechu je dôležité vybrať správny nástroj a postup, aby sa dosiahol čistý a presný rez. V závislosti od hrúbky a typu plechu sa používajú rôzne metódy.
Ručné rezanie pílkou na kov
Ručné rezanie kovov je najjednoduchší, cenovo dostupný a zároveň najbezpečnejší spôsob, ako začať pracovať s kovovým materiálom. Keďže nevyžaduje elektrinu, stačí trochu trpezlivosti, fyzickej sily a základné náradie. Pílka na kov je jednoduchý, no mimoriadne všestranný nástroj, ktorý si poradí s tvrdými materiálmi vďaka pevnému rámu a vymeniteľnému plátku s jemnými, hustými zubmi. Pri správnom držaní a rovnomernom vedení dokáže vytvoriť čistý, presný rez na oceľových tyčiach, rúrkach, jekloch aj menších kovových dieloch, pričom sa skvele hodí na drobné opravy či úpravy v domácej dielni.
Strihanie nožnicami na plech
Pri tenkých plechoch je strihanie často najpraktickejším riešením, pretože umožňuje čistú, presnú a relatívne tichú prácu bez iskier či nadmerného zahrievania materiálu. Na malé plochy používajú klampiari špeciálne nožnice na plech. Samozrejme, čím je materiál hrubší, tým ťažšie sa prerezáva. Nožnice musia byť v 90-stupňovom uhle k okraju listu a aby ste vytvorili čistý rez, nemali by ste štípať príliš silno, ale robiť skôr menšie rezy. Tento mechanický typ rezania je vhodný len pre veľmi malé plochy kvôli potrebnej sile. Väčšina klasických nožníc a elektrických nožníc zvládne hrúbku plechu až do 1,5 mm. Sú tiež vhodné na strihanie hliníka, medi, drôtového pletiva, kože či plastov.

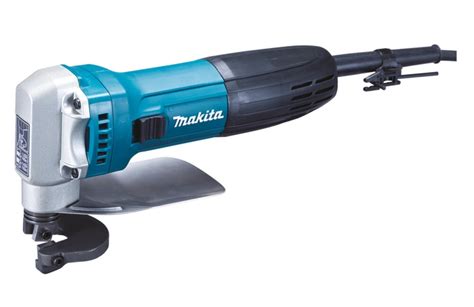

Elektrické nožnice sú ideálne na rýchle strihanie. S týmito nožnicami môžete strihať materiály s hrúbkou až 2,5 mm. Sú predovšetkým vhodné na strihanie rovných plôch a menej sa hodia na tvary s oblými krivkami. U elektrických nožníc je možné využiť indikátor maximálnej hrúbky plechu. Pokiaľ sa rozhodujete medzi elektrickými nožnicami, máte na výber medzi variantom s prívodným káblom alebo akumulátorom. Voľba závisí od spôsobu používania a vašich preferencií. Hlavným aspektom, na ktorý by ste sa mali zamerať, je výdrž batérie a doba potrebná na jej opätovné nabíjanie. Na druhej strane elektrické nožnice sú výkonnejšie a vyžadujú pripojenie k elektrickej energii. Výkon je kľúčovým parametrom ovplyvňujúcim rýchlosť a kvalitu strihania. Pre dostačujúci výkon je obvykle odporúčaných približne 500 W. Väčšina nožníc sa pohybuje v rozmedzí výkonu medzi 300 a 650 W. Výkon tiež odráža schopnosť nožníc strihať silnejší plech.
Nadstavec na rezanie kovu pre vŕtačku
Nadstavec na rezanie kovu pre vŕtačku je praktický doplnok, ktorý dokáže aj z bežnej vŕtačky alebo aku skrutkovača urobiť efektívny nástroj na strihanie plechu. Namiesto klasického vrtáka sa do skľučovadla upína špeciálna hlavica s excentrickým mechanizmom, ktorá pracuje podobne ako nožnice a umožňuje rýchlo a presne vystrihovať rovné línie, krivky či menšie otvory. Pri práci vás neprekvapí zbytočný odpor ani nadmerná námaha, takže je to skvelé riešenie na domáce projekty bez toho, aby ste investovali do samostatného elektrického stroja. Tento nástavec sa skladá z niekoľkých dielov, pričom najväčšie časti tvoria ergonomická rukoväť a telo nástavca. Po správnom zmontovaní nástavca sa celý mechanizmus uchytí do vŕtačky pomocou skľučovadla a môžete začať so strihaním. Pre zaistenie pohodlného a bezpečného používania je možné umiestniť vŕtačku do držiaka, čo vám umožní mať pri práci voľné ruky. Na strihanie plechu s malými polomermi je navyše k dispozícii vykružovadlo.
Rezanie kovu uhlovou brúskou
Rezanie kovu uhlovou brúskou patrí medzi najrýchlejšie a najdostupnejšie metódy v domácej dielni, pretože zvládne široké spektrum úloh - od delenia oceľových rúr a profilov až po presné skracovanie tenších plechov. „Flexa“ v kombinácii so správnym rezným kotúčom dokáže pracovať mimoriadne efektívne, no vyžaduje pevnú ruku, dobrú prípravu a dôsledné dodržiavanie bezpečnostných zásad. Pri práci je nevyhnutné používať ochranné okuliare, rukavice a pracovať len s pevne upnutým materiálom, pretože vysoké otáčky kotúča znamenajú nielen rýchly postup, ale aj zvýšené riziko úrazu. Správny výber kotúča podľa priemeru, hrúbky a typu spracovávaného kovu významne ovplyvňuje čistotu rezu aj životnosť náradia. Oceľový plech by ste nikdy nemali rezať pomocou brúsky - známej aj ako uhlová brúska alebo flexa - pretože teplo a odletujúce iskry poškodia povrch. Zároveň dochádza k poškodeniu pozinkovanej vrstvy, čo následne vedie k tvorbe hrdze. Pomocou flexy je možné rezať iba hliník.
Strojové rezanie kovov
Strojové rezanie kovov sa využíva tam, kde už ručné náradie nestačí - či už ide o veľké množstvo materiálu, vysokú presnosť alebo opakované rezy s rovnakými parametrami. V profesionálnych dielňach dominujú pásové a kotúčové píly, ktoré zvládajú profily, tyče aj masívnejšie kusy ocele s minimálnou deformáciou a veľmi čistou hranou. Moderné stroje umožňujú nastaviť presnú dĺžku, uhol rezu či rýchlosť posuvu, takže výsledok je konzistentný a pripravený na okamžitú montáž bez ďalšieho opracovania.
Laserové rezanie kovov
Laserové rezanie kovov sa v posledných rokoch stalo jednou z najpresnejších a najuniverzálnejších technológií pri spracovaní kovových materiálov. Koncentrovaný lúč svetla dokáže rezať plechy, rúry aj komplikované tvary s mimoriadnou presnosťou, minimálnym tepelným ovplyvnením a takmer dokonale hladkými hranami.
Rezanie trapézových plechov
Naše trapézové plechy pre vašu novú strechu dodávame vždy v požadovanom množstve, no aj napriek tomu je potrebné ich narezať presne na mieru. Pri strechách z oceľového plechu a plechu je potrebné zvoliť vhodný nástroj. Zrejmá výhoda priamočiarej píly: veľa hobby remeselníkov ich má aj tak doma, s pílovým listom sa dajú jednoducho upgradovať na rezanie trapézových plechov. Rezné línie sa dajú jednoducho vytiahnuť a odrezať voľnou rukou. Na tento účel by mali byť strešné panely umiestnené rovno, menšie kusy by mali byť pripevnené alebo by ich mala pridŕžať druhá osoba. Prípadne môžete pracovať aj s vodiacou lištou. Na druhej strane, je pomerne ťažké urobiť kvalitný a čistý rez bez predchádzajúcich skúseností, pretože trapézový plech nie je pre pílu dostatočnou oporou.

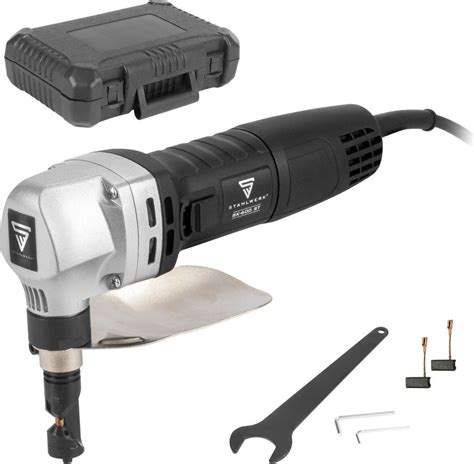

Najprofesionálnejším riešením je rezanie plechu elektrickým prestrihovačom alebo prestrihovačkou. Ide o elektrické nožnice, pomocou ktorých sú rezné hrany po strihaní hneď zatavené. Aj pri rezaní elektrickým prestrihovačom však musia byť listy umiestnené rovno a vo vhodnej pracovnej výške. Potom označte rezy a začnite. Elektrický prestrihovač vytvára čisté rezy, priečne a pozdĺžne rezy sa dajú urobiť naozaj ľahko. Pomocou prestrihovačky môžete strihať rovné, vlnité alebo inak tvarované plechy s hrúbkou do 1,6 mm. Ideálne najmä na strihanie oblých tvarov. Plech je strihaný pomocou dutého razníka, ktorý má kruhový profil.
Môže sa stať, že konkrétny trapézový plech je príliš dlhý alebo príliš široký a bude potrebné ho zrezať. To by sa malo vykonať za studena, aby sa náter pretiahol cez okraj a chránil tak jadro pred koróziou. V žiadnom prípade by sa na tento účel nemala používať uhlová brúska alebo iné elektrické náradie, ktoré vytvára teplo. Vysoké teploty môžu poškodiť vonkajšiu vrstvu a vystaviť tak vnútro vzniku hrdze. Na dosiahnutie čo najlepších výsledkov sa odporúča používať gilotínu a ručné alebo elektrické nožnice na plech, prípadne tzv. nibblery.
Postup pri rezaní
- Vyznačte si čiaru rezu: Najlepšie je použiť rovnú lištu alebo vodováhu na vyznačenie čiary, aby ste mohli rezať čisto.
- Rezanie: Použite vhodný nástroj podľa typu a hrúbky plechu. Dbajte na stabilné upnutie materiálu a pomalý, rovnomerný pohyb.
- Následné spracovanie po rezaní: Odstráňte všetky triesky z plechu, aby ste predišli tzv. bodovej hrdzi.
Bezpečnostné opatrenia pri práci s plechom
Pri práci s kovom je bezpečnosť rovnako dôležitá ako presnosť. Pri obrábaní kovov vzniká teplo, iskry a drobné triesky, ktoré môžu byť nebezpečné pre obsluhu aj okolie, preto je nevyhnutné dodržiavať základné bezpečnostné pravidlá. Vždy používajte ochranné okuliare, rukavice a pevný pracovný odev, ktorý ochráni pokožku pred iskrami a ostrými úlomkami. V okolí stroja nesmú byť horľavé materiály, pretože aj krátky kontakt s iskrou môže spôsobiť požiar. Ak pracujete so zariadeniami s rotačnými časťami, rukávy, šnúrky a dlhé vlasy musia byť pevne zabezpečené, aby nedošlo k ich zachyteniu.
Správne rezanie strešného plechu je dôležité pre presné dopasovanie panelov bez poškodenia povrchovej úpravy, zníženia rizika korózie a zabezpečenia kvalitnej montáže. Na rezanie strešného plechu sa najčastejšie používajú elektrické nožnice na plech alebo špeciálne stolové píly s pílovými kotúčmi na kov. Aby sa pri rezaní strešného plechu nepoškodila povrchová úprava, je dôležité použiť nástroje určené na kov, zabezpečiť stabilné upnutie materiálu a rezať pomalým a rovnomerným pohybom. Pri rezaní strešného plechu sa nesmie používať nevhodný nástroj, ktorý vytvára nadmerné teplo alebo triesky, pretože to môže poškodiť povrchovú ochranu a zvýšiť riziko korózie. Minimalizovať odpad materiálu pri rezaní strešného plechu je možné dôkladným zameraním a plánovaním rezu tak, aby sa dosiahli optimálne rozmery panelov. Správne rezanie strešného plechu ovplyvňuje celkovú cenu montáže strechy tým, že znižuje množstvo odpadu a zabezpečuje presné dopasovanie dielov, čím sa minimalizuje nutnosť dodatočných úprav.
