DIP prepínač pre RS485: Detailné vysvetlenie a použitie

Komunikačný štandard RS485 je kľúčový pre mnohé priemyselné aplikácie, od riadenia robotov až po systémy skladovania energie. Hoci je robustný a efektívny, správna implementácia je nevyhnutná pre bezproblémovú prevádzku. Jedným z dôležitých prvkov, ktoré prispievajú k správnej konfigurácii, sú DIP prepínače.

Čo je RS485?

RS485 je elektrický štandard, ktorý popisuje fyzickú vrstvu rozhrania. Definuje elektrické charakteristiky ovládačov a prijímačov pomocou vyvážených (diferenciálnych) viacbodových prenosových vedení. Štandardizovaný ako TIA-485-A, je navrhnutý na vyvážený prenos dát cez krútené dvojlinky. Podporuje viacbodovú komunikáciu, ktorá umožňuje pripojenie až 32 uzlov na jednej zbernicovej linke v poloduplexnom režime, čo znamená, že v danom čase môže vysielať len jedno zariadenie, aby sa zabránilo kolíziám.

Charakteristiky rozhrania RS485:

  • Polovičná duplexná sieť je vo všeobecnosti dvojvodičový systém a väčšinou sa používa tienená krútená dvojica.
  • Táto metóda zapojenia je zbernicová topológia, ktorá umožňuje pripojiť až 32 uzlov na rovnakej zbernici.
  • V komunikačnej sieti RS485 sa všeobecne používa komunikácia master-slave, t.j. jeden master s viacerými slave zariadeniami.
  • Konektor rozhrania RS485 prijíma 9-kolíkovú zásuvku DB-9.

Elektrickou charakteristikou RS-485 je, že používa diferenciálnu logiku záporného signálu. Logika "1" je reprezentovaná rozdielom napätia medzi oboma vodičmi ako +(2~6)V; logika "0" je reprezentovaná rozdielom napätia medzi dvoma vodičmi, ako povedal -(2 ~6) V. Úroveň signálu rozhrania je nižšia ako RS-232-C, nie je ľahké poškodiť čip obvodu rozhrania a úroveň je kompatibilná s úrovňou TTL a je vhodné sa pripojiť k TTL obvodu.

RS485 sa vyznačuje dvojvodičovým prepojením jednotiek. Tieto vodiče sa označujú písmenami A a B, niekedy sa používa označenie „−“ a „+“ (v praxi často býva vodič A „kladnejší“ ako B vodič).

Výhody a nevýhody RS485

Medzi výhody RS485 patria:

  • Diferenciálny prevod, ktorý zvyšuje odolnosť proti hluku a znižuje vyžarovanie hluku.
  • Diaľkové spojenia až do 4000 stôp (približne 1219 metrov).
  • Rýchlosť prenosu dát až 10 Mbps (do 40 palcov, približne 12,2 metra).
  • Na rovnakú zbernicu je možné pripojiť viacero ovládačov a prijímačov.
  • Široký rozsah bežného režimu umožňuje rozdiely medzi zemným potenciálom medzi budičom a prijímačom, čo umožňuje maximálne napätie bežného režimu -7-12V.

Nevýhodou je, že jednoduché znamená hlúpe: neoveruje, či prijímač počúva. Časovanie a adresovanie sa musí riadiť externe. Stačí jedna nesprávna adresa zariadenia alebo zmena polarity a komunikácia sa v tichosti preruší.

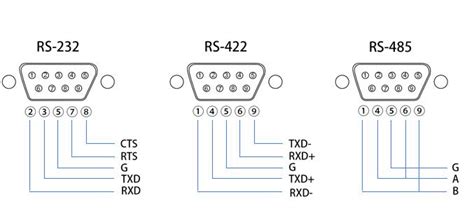

Porovnanie komunikácie RS232, RS422 a RS485

Diferenciálny prenos signálu

Úroveň signálu RS-485 môže uskutočňovať prenos na veľké vzdialenosti hlavne vďaka použitiu diferenciálnych signálov na prenos. Keď dôjde k rušeniu šumom, rozdiel medzi dvoma signálmi na linke sa dá stále použiť na posúdenie, aby prenosové dáta neboli rušené šumom.

Diferenciálna linka RS-485 obsahuje nasledujúce 2 signály:

  • A: Nereverzný signál
  • B: Reverzný signál

Môže existovať aj tretí signál, ktorý vyžaduje spoločný referenčný bod na všetkých vyvážených vedeniach, nazývaných SC alebo G, aby vyvážené vedenia správne fungovali. Tento signál môže obmedziť signál spoločného režimu prijímaný na prijímacom konci a transceiver použije tento signál ako referenčnú hodnotu na meranie napätia na linke AB.

Štandard RS-485 uvádza:

  • Ak MARK (logická 1), napätie signálu v riadku B je vyššie ako v riadku A.
  • Ak je MEDZERNÍK (logická 0), napätie signálu v riadku A je vyššie ako v riadku B.

Aby nevznikli nezhody, zaužívaná konvencia pomenovania je:

  • TX+ / RX+ alebo D+ namiesto B (signál 1 je vysoký)
  • TX-/RX- alebo D- namiesto A (nízka úroveň pri signáli 0)

Prahové napätie

Ak vstup vysielača prijíma logickú vysokú úroveň (DI=1), napätie na linke A je vyššie ako na linke B (VOA>VOB); ak vstup vysielača prijíma logickú nízku úroveň (DI=0), napätie na linke A je vyššie ako na linke B (VOA>VOB); napätie B je vyššie ako vedenie A (VOB>VOA).

Ak je napätie linky A na vstupe prijímača vyššie ako napätie linky B (VIA-VIB>200 mV), výstup prijímača má logickú vysokú úroveň (RO=1); ak je napätie linky B na vstupe prijímača vyššie ako napätie linky A (VIB-VIA>200 mV), výstup z prijímača je logická nízka úroveň (RO=0).

Typy prevádzkových režimov RS485

Rozhranie zbernice môže byť navrhnuté dvoma spôsobmi:

  • Half-Duplex RS-485: Údaje je možné prenášať súčasne iba jedným smerom.
  • Full-Duplex RS-485: Umožňuje obojsmernú súčasnú komunikáciu medzi hlavným a podriadeným uzlom.

V praxi sa u štvorvodičovej linky používa aj spojenie 1: N, čo predpokladá že slave zariadenia majú schopnosť odpájať svoj vysielací kanál. Na takejto linke je väčšinou jedno zariadenie typu master, ktoré posiela po vysielacej linke príkazy a N zariadenia typu slave, ktoré prijímajú príkazy a vysielajú odpovede.

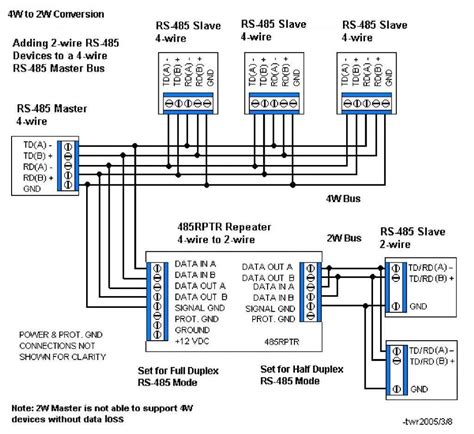

Schéma poloduplexnej a plne duplexnej komunikácie RS485

Čo je RS-485?

Zakončenie zbernice a dĺžka vetvy

Aby sa zabránilo odrazu signálu, musí mať dátové prenosové vedenie koncový bod, keď je dĺžka kábla veľmi dlhá, a dĺžka vetvy by mala byť čo najkratšia. Správne ukončenie vyžaduje zakončovací odpor RT prispôsobený charakteristickej impedancii Z0 prenosového vedenia. Norma RS-485 odporúča pre kábel Z0=120Ω. Káblové kanály sú zvyčajne zakončené odpormi 120Ω, jedným na každom konci kábla.

Elektrická dĺžka vetvy (vzdialenosť vodiča medzi vysielačom/prijímačom a káblovým zväzkom) by mala byť menšia ako jedna desatina času nábehu pohonu:

LStub ≤ tr * v * c/10

Kde:

  • LStub = maximálna dĺžka vetvy v stopách
  • v = pomer rýchlosti, ktorou sa signál šíri po kábli, k rýchlosti svetla
  • c = rýchlosť svetla (9,8*10^8ft/s)

Príliš dlhá dĺžka vetvy spôsobí, že odraz emisie signálu ovplyvní impedanciu.

Rýchlosť prenosu dát a dĺžka kábla

Pri použití vysokých dátových tokov používajte iba kratšie káble. Pri použití nízkych dátových rýchlostí je možné použiť dlhšie káble. Pri nízkorýchlostných aplikáciách obmedzuje jednosmerný odpor kábla dĺžku kábla pridaním šumovej rezervy prostredníctvom poklesu napätia na kábli. Pri použití vysokorýchlostných aplikácií AC efekty kábla obmedzujú kvalitu signálu a obmedzujú dĺžku kábla.

Rýchlosť prenosu dát (Mbps) Maximálna dĺžka kábla (m)
0.1 1200
1 120
10 12

Zapojenie RS485 a dôležité aspekty

Pre správne fungovanie komunikačného systému RS485 je kľúčové správne zapojenie a dodržiavanie odporúčaných postupov.

1. Výber kábla

Odporúča sa používať tienené káble skrútené páry na komunikáciu RS485, ktoré môžu znížiť externé elektromagnetické interferencie a zabezpečiť stabilitu prenosu signálu. Medzi bežné typy káblov patrí RVVP, ktoré je možné vybrať v 3- jadre 0.3 alebo 3- jadro 0.5 špecifikácií. Dva interné vodiče v skrútených kábloch (zvyčajne jednej červenej a jednej čiernej) zodpovedajú signálnym vodičom 485+ a 485-.

2. Napájanie a uzemnenie

  • Napájanie: Je rozhodujúce poskytnúť stabilný zdroj napájania pre komunikačný systém RS485. Zvyčajne sa používa zdroj napájania s rozsahom napätia 9-36 V. Na zabezpečenie stability a spoľahlivosti systému sa odporúča používať lineárne regulované napájacie napájanie alebo prepínanie regulovaného napájacieho zdroja.
  • Uzemnenie: Uzemnenie je dôležitým opatrením na ochranu osobnej bezpečnosti a tiež zohráva úlohu pri tienení vonkajšieho elektromagnetického rušenia v 485 komunikačných systémoch. Uzemňovací drôt by mal byť pripojený k kovovému krytu zariadenia, aby sa predišlo poškodeniu spôsobenému elektrostatickým výbojom alebo inými dôvodmi.

3. Zapojenie terminálov A a B

Dve hlavné rozhrania komunikačného systému RS485 sú koncom A a koncom B, ktoré sa používajú na odosielanie a prijímanie údajov. Pri zapojení by sa mali poznamenať nasledujúce body:

  • Diferenciálny signál: Signály v termináloch A a B sú diferenciálne signály, čo znamená, že rozdiel napätia medzi kladnými a zápornými signálnymi vedeniami predstavuje podpísanú hodnotu údajov. Pri pripojení je potrebné pripojiť kladný pól dátovej čiary k logike 1 (alebo vysokej úrovne) PIN a záporného pólu k logike 0 (alebo nízkej úrovni) pin.
  • Pripojenie ruky v rukách: Všetky zariadenia by mali byť pripojené v sérii cez káble skrútených párov, aby sa vytvorila priamka (topológia zbernice). Vyvarujte sa vytvoreniu „hviezdnych“ pripojení, všetky zariadenia by mali byť priamo pripojené k hlavnej komunikačnej linke bez vetvenia.
  • Terminálový rezistor: Nájdite 485+ a 485- na dvoch zariadeniach zbernice a medzi týmito dvoma bodmi pripojte rezistor 120 ohm. To môže zabrániť tomu, aby signál odrazil späť na konci riadku, podobne ako ozvena zvuku v údolí. Ak je komunikačná vzdialenosť krátka alebo existuje niekoľko slave zariadení, môžete sa rozhodnúť nepripojiť terminálový odpor. Avšak so zvyšujúcou sa komunikačnou vzdialenosťou alebo zvyšovaním počtu otrokárskych zariadení by sa mali pridávať koncové odpory, aby sa eliminovali odraz signálu.

Príklad správneho zapojenia zbernice RS485 s ukončovacími odpormi

4. Ošetrenie tieniacou vrstvou

Štítová vrstva kábla je uzemnená na jednom konci systému, zvyčajne pripojená k zemnému terminálu hlavného ovládača alebo napájacieho zdroja. To sa môže vyhnúť vytvoreniu slučky a zavedeniu zbytočného rušenia. Zabezpečenie správneho uzemnenia tieniacej vrstvy kábla je dôležitým opatrením na ochranu signálov pred vonkajšími elektromagnetickými poľami.

5. Spoločné uzemnenie

Aby sa zabezpečila stabilita signálu, všetky zariadenia by mali byť pripojené k rovnakému uzemňovaciemu bodu.

DIP prepínač v kontexte RS485

DIP prepínače sú často používané pre hardvérovú konfiguráciu zariadení komunikujúcich cez RS485. Tieto malé prepínače umožňujú nastavenie rôznych parametrov, ako sú adresy zariadení, prenosové rýchlosti alebo špecifické funkcie.

Napríklad, Operačno-pamäťová jednotka (OPJ) UNISIEŤ-F RS485 podporuje novú funkciu PIEZO, ktorá cez DIP prepínač 6 a softvérové nastavenie umožňuje zvukovú signalizáciu zopnutia relé a otvorenia dverí pomocou piezosignalizátora osadeného v OPJ.

Ďalšie príklady použitia DIP prepínačov v kontexte RS485:

  • Nastavenie adresy zariadenia: V systémoch s viacerými slave zariadeniami na jednej zbernici je nevyhnutné, aby každé zariadenie malo unikátnu adresu. DIP prepínače sa často používajú na manuálne nastavenie týchto adries.
  • Nastavenie prenosovej rýchlosti (baud rate): Hoci sa často nastavuje softvérovo, niektoré zariadenia umožňujú nastavenie prenosovej rýchlosti aj pomocou DIP prepínačov pre jednoduchú konfiguráciu bez potreby pripojenia k počítaču.
  • Zapnutie/vypnutie ukončovacích odporov: Na konci zbernice RS485 je potrebné použiť zakončovacie odpory. Mnohé zariadenia majú zabudované ukončovacie odpory, ktoré je možné aktivovať alebo deaktivovať pomocou DIP prepínača.
  • Konfigurácia špecifických funkcií: Ako už bolo spomenuté pri OPJ UNISIEŤ-F RS485, DIP prepínače môžu aktivovať alebo deaktivovať špecifické funkcie zariadenia, ako je napríklad kontrola stavu dverí (ČSD) alebo doba uvoľnenia elektrického zámku.

Príklady nastavení DIP prepínačov

  • ČSD - kontrola stavu dverí, nastavuje sa cez DIP č. (špecifické číslo DIP prepínača).
  • PIEZO - signalizácia stavu relé a dverí pomocou piezosignalizátora na OPJ, nastavuje sa cez DIP č. (špecifické číslo DIP prepínača).
  • Doba uvoľnenia el.zámku: nastaviteľná od 1 až 12 s, nastavuje sa cez DIP č. (špecifické číslo DIP prepínača).

Konflikty prenosovej rýchlosti alebo adries, často nastavované cez DIP prepínače alebo softvérovo konfigurované ID, sú tichými sabotérmi. Stačí jeden nesprávny prepínač a zbernica zhasne. Je kľúčové konfigurovať jedinečné adresy zariadení a dôsledne overovať komunikačné rýchlosti.

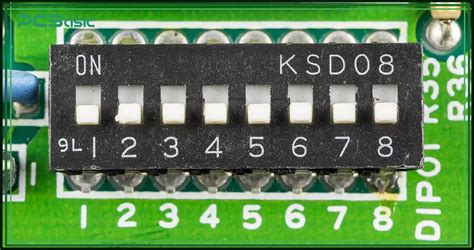

Ukážka DIP prepínačov na elektronickej doske

Riešenie problémov s komunikáciou RS485

Problémy v komunikácii sú veľmi nepolapiteľné - majú mnoho masiek. Môžu vyzerať ako vybitá batéria, alebo ako „chýbajúci“ menič.

Najčastejšie dôvody porúch komunikácie s batériou v systémoch ESS

  1. Nesúlad protokolu: Zariadenia sa snažia komunikovať cez rôzne protokoly (napr. RS485 vs. CAN).
  2. Nesprávne zapojenie alebo mapovanie pinov: Prepólovaná polarita, zamenené vysielacie/prijímacie linky alebo nesprávne zapojenie.
  3. Konflikty prenosovej rýchlosti alebo adries: Nesúlad prenosových rýchlostí alebo nejedinečné adresy zariadení (často nastavené cez DIP prepínače).
  4. Nekompatibilita firmvéru alebo chyby: Zastaraný firmvér alebo chyby v ňom.
  5. Šum fyzickej vrstvy alebo rušenie linky: Slabé tienenie, dlhé neuzemnené káble alebo externé zdroje rušenia.
  6. Časový limit BMS batérie alebo režim spánku: Batéria prejde do úsporného režimu spánku a preruší komunikáciu.

Diagnostické nástroje

Pre efektívne riešenie problémov sú neoceniteľné diagnostické nástroje:

  • Analyzátory protokolov (napr. USB-RS485 prevodníky s diagnostickým softvérom)
  • Osciloskopy na vizualizáciu signálov
  • Multimetre na meranie napätia a odporu

Osvedčené postupy na predchádzanie zlyhaniam komunikácie

  • Zosúladenie komunikačných protokolov počas návrhu systému: Vždy overte kompatibilitu protokolu a formátu správy. Ideálne je zakúpiť vopred integrované systémy.
  • Štandardizácia postupov zapojenia: Používajte jednotné farebné kódy, označte každý vodič, zaškolte posádky a zdokumentujte postupy.
  • Vždy overte komunikáciu pri uvedení do prevádzky - pred odchodom: Neuspokojte sa so zelenými LED diódami. Aktívne sa pýtajte na batériu, kontrolujte SOC, spúšťajte alarmy a potvrdzujte skutočnú výmenu údajov.
  • Udržujte firmvér aktualizovaný a zdokumentujte históriu všetkých verzií: Zaznamenávajte každú verziu firmvéru pri uvedení do prevádzky, udržiavajte zálohy a zdieľajte informácie so zákazníkmi.
