Kanalizačné systémy sú nevyhnutnou súčasťou infraštruktúry každej budovy a mesta. Plastové potrubné systémy Pipelife pre kanalizáciu sú moderným, technicky vyspelým a ekologickým výrobkom. Plasty sú v súčasnej dobe považované za najvýhodnejší materiál pre kanalizačné potrubia, na ktoré sú pri použití kladené jednak vysoké nároky mechanické, tak i chemické, a ktoré majú minimálne zaťažovať životné prostredie.
Materiály a ich vlastnosti
Kanalizačné rúry a príslušné tvarovky Pipelife sú vyrábané z polyvinylchloridu (PVC), ktorý neobsahuje zmäkčovadlá (ftaláty a pod.). Materiál sa nazýva tvrdé PVC, tiež nemäkčené PVC, skratka je PVC-U, ktoré sa vyznačuje vysokou tvrdosťou a tvarovou stálosťou.
Prevedenia hladkých rúr
Hladké rúry sú dodávané v dvoch prevedeniach:
- So štruktúrovanou stenou (odľahčená stredná vrstva) podľa normy prEN 13 476, vyrábané koextrúziou (tzv. koex).
- S kompaktnou stenou podľa normy ČSN EN 1479.
Obidva varianty majú hladké steny vnútorné i vonkajšie, technické parametre a podmienky ich skúšania zodpovedajú príslušnej norme. Konce rúr sú opatrené zkosením pod uhlom 15°. Trubky a tvarovky sú dodávané v prevedení s nástrčným hrdlom opatreným tesniacim krúžkom z elastomeru. Tento systém zaručuje pri správnej montáži dokonalú tesnosť do výšky vodného stĺpca 5 m, a tým aj ekologickú istotu kanalizačného systému. Rúry sú tesné i pri deformácii a vychýlení hrdla podľa podmienok ČSN EN 1277.
Životnosť a chemická odolnosť
Životnosť rúr je podľa smerníc TEPPFA minimálne 100 rokov. Odporúčaná plánovacia životnosť potrubného systému v prípade správnej pokládky je podľa smerníc LAWA zhodná so skoršie používanou kameninou, t.j. 50-80 (100) rokov.
Rúry a tesniace krúžky (materiál SBR) odolávajú všetkým bežným splaškom a všetkému pôsobeniu bežných druhov zeminy. Okrem bežných krúžkov je možné dodať i tesniace krúžky odolné voči olejom (NBR).
Systémy Pipelife

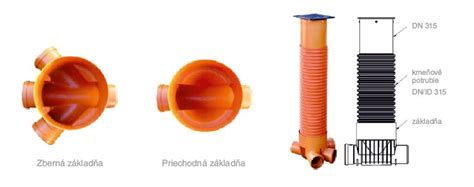

Plastové revízne a vstupné šachty Pipelife
Plastové revízne a vstupné šachty Pipelife predstavujú moderné, technicky vyspelé a ekologické riešenie pre kanalizačné, drenážne a systémy hospodárenia s dažďovou vodou. Sú navrhnuté ako plnohodnotná náhrada tradičných betónových šácht, pričom prinášajú výrazné praktické aj ekonomické výhody počas celej doby životnosti kanalizácie. Vďaka nízkej hmotnosti umožňujú jednoduchý transport a montáž bez potreby ťažkej mechanizácie, čo výrazne znižuje náklady na realizáciu. Plastové materiály PP a PVC-U zabezpečujú vynikajúcu odolnosť voči korózii, cementovému bacilu, abrazi, tvorbe inkrustácií a biologickým vplyvom, pričom šachty nekorodujú a sú netečné voči bludným prúdom.
Systém šácht Pipelife zahŕňa rozmery DN 200 až DN 1000 a je určený pre miesta s bežným aj vysokým dopravným zaťažením, pre mestské aj vidiecke kanalizačné siete, ako aj pre drenážne systémy a riešenia dažďovej vody RAINEO. Stavebnicová konštrukcia umožňuje vysokú variabilitu a jednoduché prispôsobenie projektu, jednotlivé diely sú spájané pomocou elastomérových tesniacich krúžkov obdobne ako plastové potrubie. Je garantovaná trvalá vodotesnosť do výšky 5 m vodného stĺpca (0,5 bar), pričom cez spoje nepreniká zápach ani radón. Tesnenia sú konštrukčne umiestnené tak, aby neboli vystavené zvislému zaťaženiu zeminou ani dopravou, čo zabezpečuje dlhodobú spoľahlivosť systému.
Hladký vnútorný povrch šácht zabezpečuje výborné hydraulické vlastnosti a samočistiaci efekt aj pri nízkych prietokových rýchlostiach, čo vedie k minimálnym prevádzkovým nákladom počas celej životnosti. Šachtové dná DN 200 až DN 1000 umožňujú použitie kamerových kontrolných systémov aj vysokotlakové čistenie, pričom odporúčaný čistiaci tlak je do 120 bar. Integrované výkyvné hrdlá umožňujú korekciu uhla napojenia potrubia ±7,5° vo všetkých smeroch bez vzniku pnutia v spojoch. Vstupy aj výstupy šachty sú vždy určené pre potrubie rovnakého rozmeru a šachty je možné priamo alebo pomocou adaptérov pripojiť na všetky typy plastového potrubia Pipelife.
Plastové šachty s plávajúcim, samonosným poklopom sa výborne osvedčujú v dopravne zaťažených oblastiach. Poklop neprenáša zaťaženie na teleso šachty, sleduje pohyby terénu spôsobené zmenami teploty a vlhkosti a zostáva trvalo v rovine vozovky bez vzniku prepadov či výstupkov. Tým sa predchádza poškodeniu asfaltu, betónu alebo dlažby, znižujú sa náklady na údržbu a minimalizuje sa hluk a vibrácie pri prejazde vozidiel. Správanie plastových šácht je podobné plastovému potrubiu, čo robí celoplastový kanalizačný systém staticky aj dynamicky výhodnejším než kombináciu plastových rúr a betónových šácht.
Materiály použité na výrobu šácht sú zdravotne nezávadné, recyklovateľné a šetrné k životnému prostrediu.
Systém PP PRAGMA+ID
Systém PP PRAGMA+ID je vysoko kvalitný kanalizačný potrubný systém s rebrovanou vonkajšou stenou, určený pre gravitačné stokové siete s vysokým statickým a dynamickým zaťažením. Rúry sú vyrobené z polypropylénu s vysokým modulom pevnosti (PP-HM) a dosahujú kruhovú tuhosť SN 10, SN 12 a SN 16, čo zaručuje stabilitu a dlhodobú spoľahlivosť aj v náročných podmienkach.
Systém je dostupný v dimenziách OD 160 a ID 200 až 1000 mm v štandardnej dĺžke 6 m. Svetlá a hladká vnútorná stena zabezpečuje výborné hydraulické vlastnosti a je ideálna pre kamerové kontroly. Priebežná vnútorná vrstva je chránená širokým rebrovaním, ktoré zvyšuje mechanickú odolnosť potrubia.
Spájanie rúr je riešené cez integrované hrdlo, ktoré umožňuje rýchlu a bezpečnú montáž. Nízka hmotnosť potrubia uľahčuje manipuláciu a inštaláciu, pričom systém ponúka jednoduchý prechod na potrubia KG.
Systém PP MASTER
Systém PP MASTER je prémiový trojvrstvový kanalizačný systém z polypropylénu (PP) s hladkou vnútornou stenou, určený pre gravitačné stokové siete s vysokými nárokmi na mechanickú odolnosť a dlhodobú spoľahlivosť. Vyrába sa podľa prísnych noriem a je testovaný aj pre extrémne prevádzkové podmienky.
Potrubie má trojvrstvovú plnostennú konštrukciu ML (Multilayer), vyniká vysokou pozdĺžnou tuhosťou a veľkou kruhovou tuhosťou SN 10, SN 12 a SN 16 (10, 12 a 16 kN/m2), vďaka čomu si zachováva tvar a tesnosť aj pri vyššom zaťažení. Dostupné je v dimenziách DN 100-500 mm a dĺžkach 1, 3 a 6 m.
Spájanie rúr je riešené cez integrované hrdlo s pružným tesniacim krúžkom odolným proti vysunutiu s tesnosťou do 2,5 baru, čo umožňuje rýchlu a bezpečnú montáž. Svetlá a hladká vnútorná stena zaisťuje výborné hydraulické vlastnosti a je ideálna pre kamerové kontroly.
Systém PP MASTER je vysoko odolný voči UV žiareniu, chemickým látkam a abrazi, je vybavený vnútorným popisom rúr a certifikovaný podľa ONR 20 513.
PVC Korugované Rúry
PVC korugované rúry a tvarovky sa používajú na prepravu priemyselného alebo komunálneho odpadu a dažďovej vody. Teplota prepravovaného média môže byť maximálne 60°C. Pri splnení tejto podmienky je životnosť rúr minimálne 50 rokov. PVC korugované rúry a tvarovky sú odolné voči mikroorganizmom nachádzajúcim sa v agresívnom odpade a spoje sú vodotesné. Kruhová tuhosť rúr je SN 8 kN/m2.
HDPE Rúry
Rúry HDPE sú určené pre použitie na dopravu pitnej a úžitkovej vody, prevažne pri použití v zemi, pre tlakovú a podtlakovú kanalizáciu. Ich vlastnosti však umožňujú použitie pre transport celej rady ďalších látok, pokiaľ im materiál trubiek a tesniacich krúžkov odoláva. Ďalej je možné dopravovať stlačený vzduch a iné plyny. Nie sú schválené pre dopravu vykurovacích plynov a látok, pri ktorých hrozí nebezpečie vzniku elektrostatického náboja.
Výhody a vlastnosti plastových kanalizačných systémov
- Životnosť systému min. 100 rokov
- Vysoká kruhová tuhosť trubiek a tvaroviek (SN 4 a SN 8)
- Odolnosť voči teplotám do 40 °C (DN ≤ 110) alebo 60 °C (DN 110-200)
- Odolnosť voči poškriabaniu, deformácii a vtláčaniu častíc do zeminy
- Ekologická likvidácia a možnosť recyklácie
- Samozhášavý materiál, bezpečný pri požiari
- Možnosť dodania olejuvzdorných tesniacich krúžkov pre kontaminovanú odpadovú vodu
- Jednoduché skladovanie a manipulácia pri teplotách nad 0 °C
- Dodávané dĺžky 6 m a ďalšie varianty podľa typu
- Maximálna rýchlosť média 10 m/s
Návod: WAVIN ekoplastik svařování PPR potrubí - PTÁČEK Velkoobchod
Oblasti použitia
Kanalizácie pri malom aj vyššom zaťažení, podzemné rozvody, verejné a priemyselné kanalizácie.
