V oblasti stavebnej fyziky sa stretávame s mnohými pojmami, ktoré popisujú správanie materiálov voči teplu a vlhkosti. Jedným z dôležitých parametrov, ktorý ovplyvňuje vlastnosti stavebných konštrukcií, je faktor difúzneho odporu. Ten úzko súvisí so schopnosťou materiálu prepúšťať vodnú paru a hrá kľúčovú úlohu pri návrhu energeticky efektívnych a zdravých budov.
Čo je difúzny odpor a faktor difúzneho odporu?

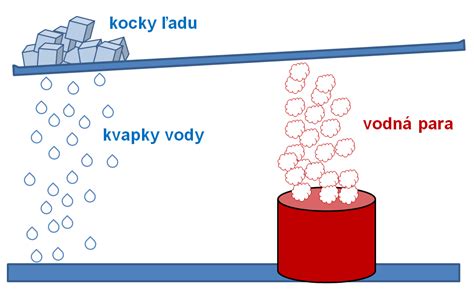

Pojem difúzny odpor popisuje schopnosť materiálu brániť priepustnosti vodných pár. Táto schopnosť je vyjadrená faktorom difúzneho odporu, označovaným gréckym písmenom μ (mí). Faktor difúzneho odporu je bezrozmerná veličina, ktorá udáva, koľkokrát je difúzny odpor danej látky väčší ako rovnako hrubá vrstva vzduchu pri rovnakej teplote. Čím vyšší faktor difúzneho odporu materiál má, tým menšie množstvo vodnej pary cez neho difunduje.
Difúzny odpor μ, alebo faktor difúzneho odporu je definovaný ako relatívna schopnosť vrstvy materiálu prepúšťať vodnú paru difúziou. Je pomerom difúzneho odporu materiálu a difúzneho odporu vrstvy vzduchu s rovnakou hrúbkou a v rovnakých podmienkach. Čím je hodnota μ nižšia, tým lepšie tepelnoizolačný materiál prepúšťa vodnú paru (je paropriepustný).
Ekvivalentná difúzna hrúbka (sd)
Ekvivalentná difúzna hrúbka sd je definovaná ako hrúbka vrstvy vzduchu, ktorá má rovnaký difúzny odpor ako daná vrstva materiálu. Jej veľkosť je daná súčinom faktora difúzneho odporu μ a vlastnej hrúbky materiálu. Udáva sa v metroch. Táto veličina je dôležitá pri posudzovaní celkovej parotesnosti konštrukcie.
Význam faktora difúzneho odporu v stavebných konštrukciách
V stavebníctve je faktor difúzneho odporu dôležitý predovšetkým pri výbere izolačných materiálov a parozábran. Schopnosť materiálu prepúšťať vodnú paru difúziou je nevyhnutné brať do úvahy pri návrhu skladby steny, strechy alebo stropu. Cieľom je zabrániť nadmernej akumulácii vodných pár v konštrukcii, ktorá by mohla viesť k jej degradácii a vzniku plesní.
Je žiaduce, aby faktor difúzneho odporu vrstiev zatepľovacieho systému smerom od interiéru nevzrastal. Ak by sa tento parameter zvyšoval smerom von, dochádzalo by k nežiaducej akumulácii vodných pár v skladbe steny. Materiály s nízkym faktorom difúzneho odporu by sa nemali použiť bez parozábrany. V opačnom prípade by došlo k rýchlej absorpcii vlhkosti a zhoršeniu tepelnoizolačných vlastností materiálu.
Tepelná izolácia a jej vlastnosti
Tepelná izolácia je kľúčovým prvkom pre zabezpečenie tepelnej ochrany budovy. Jej hlavnou funkciou je zabrániť úniku tepla alebo chladu do okolitého prostredia a udržiavať požadovanú teplotu v interiéri.
Základným ukazovateľom tepelnoizolačných vlastností materiálu je súčiniteľ tepelnej vodivosti λ (lambda). Čím nižšia je hodnota λ, tým lepšie izolačné vlastnosti materiál má. Pre kvalitné tepelnoizolačné materiály sa hodnota λ pohybuje v rozmedzí 0,03 až 0,05 W/(m·K). Okrem tepelnej vodivosti je pri výbere izolácie dôležitý aj faktor difúzneho odporu, objemová hmotnosť a merná tepelná kapacita.
Pri návrhu rodinného domu zohrávajú tepelnoizolačné vlastnosti stavebného materiálu kľúčovú rolu. Projektant by mal myslieť nielen na to, ako bude stavba vyzerať, či aká bude dispozícia vzhľadom na potreby členov domácnosti. Projektant to vie ovplyvniť nielen vhodnou orientáciou domu vzhľadom na svetové strany, ale predovšetkým vtedy, ak vyťaží maximum zo zvoleného stavebného materiálu.
Bežne používané izolačné materiály a ich parametre
Na trhu je dostupných viacero izolačných materiálov, každý s vlastnými výhodami a nevýhodami:
- Expandovaný polystyrén (EPS): Najpoužívanejší materiál, s λ ≈ 0,037 - 0,040 W/mK. Má nízku hmotnosť a jednoduchú inštaláciu. Jeho nevýhodou je citlivosť na vlhkosť a UV žiarenie, ako aj nižšia paropriepustnosť v porovnaní s kamennou vlnou. Faktor difúzneho odporu pre EPS sa pohybuje v rozmedzí µ = 30 - 70.
- Extrudovaný polystyrén (XPS): Vďaka svojej hustej štruktúre je odolnejší voči vlhkosti a vyššiemu zaťaženiu, používa sa v náročnejších podmienkach. Má faktor difúzneho odporu µ = 80 - 250.
- Minerálna vlna (kamenná vlna): Poskytuje výrazne lepšiu zvukovú izoláciu a nehorľavosť. Má výbornú paropriepustnosť (nízky koeficient difúzneho odporu µ). Cena je však vyššia ako pri polystyréne.
- Drevovláknitá izolácia: Prírodný materiál s dobrými tepelnoizolačnými vlastnosťami a schopnosťou akumulovať teplo. Umožňuje dobrý únik vodnej pary.
- Celulózová izolácia: Vyrobená z recyklovaného papiera, s nízkym súčiniteľom tepelnej vodivosti a vynikajúcou reguláciou vlhkosti. Poskytuje tiež dobrú zvukovú izoláciu. Je však citlivá na vlhkosť.
- Polyuretánové (PUR) a polyizokyanurátové (PIR) panely: Ponúkajú vynikajúcu izoláciu pri minimálnej hrúbke a majú najnižší súčiniteľ tepelnej vodivosti (λ ≈ 0,022 - 0,028 W/mK). Sú odolné voči vlhkosti a majú vysokú pevnosť.

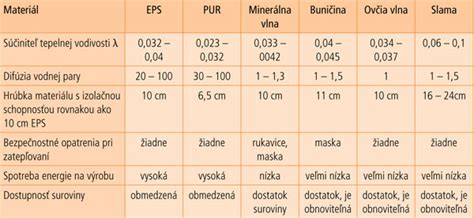

Pre lepšie pochopenie rozdielov v tepelnoizolačných vlastnostiach materiálov je dôležité pozrieť sa na rôzne parametre. V drevostavbách a aj v podkroviach murovaných domov sú v skladbách konštrukcií zastúpené hlavne tepelné izolácie medzi drevenými hranolmi. Medzi izoláciami sú značné rozdiely. Bežne sa posudzujú podľa parametru súčiniteľ tepelnej vodivosti λ, ktorého jednotka je W/(m.K). Udáva ju každý výrobca tepelnej izolácie ako hlavný parameter.
| Materiál | Súčiniteľ tepelnej vodivosti λ [W/(m.K)] | Faktor difúzneho odporu µ |
|---|---|---|
| Penový polystyrén (EPS) | 0,035 - 0,040 | 30 - 70 |
| Minerálna vlna | 0,032 - 0,05 | Nízky |
| Drevovláknitá izolácia | 0,038 - 0,05 | Nízky |
| Konopná izolácia | 0,035 - 0,050 | Nízky |
| Ovčia vlna | ≈ 0,04 | Nízky |
| Celulózová izolácia | ≈ 0,04 | Nízky |
| Extrudovaný polystyrén (XPS) | N/A | 80 - 250 |
| Polyuretánové (PUR) a polyizokyanurátové (PIR) panely | 0,022 - 0,028 | Vysoký |
Tepelné mosty a riziko kondenzácie
Tepelný most je miesto v stavebnej konštrukcii, kde dochádza k zvýšenému úniku tepla v dôsledku prerušenia tepelnoizolačnej vrstvy. V jednoduchej terminológii je tepelný most miesto, kde prúdi viac tepla oproti iným miestam konštrukcie. Podobne ako prechádza materiálom tepelný tok, prechádzajú ním aj vodné pary. Podobne ako pri toku tepla je potrebný teplotný spád, k toku vodných pár je potrebný spád tlakov vodných pár.
Na nehomogénnych konštrukciách, kde jednotlivé časti majú rôznu objemovú hmotnosť a mernú tepelnú vodivosť sa prejaví ustálený tepelný tok tým, že vnútorná povrchová teplota je nerovnomerne rozdelená. Tu vznikajú v konštrukcii bočné tepelné toky. Nerovnomerná teplota vnútorného povrchu môže viesť k vzniku kondenzácie vodnej pary.
Kondenzácia nastáva vtedy, keď teplota vnútorného povrchu stavebnej konštrukcie klesne na rosný bod, pri ktorom sa vodná para začína zrážať. Tento jav je nežiaduci, pretože môže viesť k vzniku plesní a poškodeniu konštrukcie.
Faktor difúzneho odporu v technických zariadeniach budov (TZB)
Problematika tepelnej izolácie sa netýka len obvodových plášťov budov, ale aj potrubných rozvodov a technických zariadení. Nekvalitne izolované alebo neizolované potrubia prispievajú k zvýšenej energetickej náročnosti budov. Pri izolovaní potrubí a zariadení s pracovnou teplotou nižšou, než je teplota okolia (napr. chladiace potrubia), je dôležité používať materiály s vysokou odolnosťou proti difúzii vodných pár, teda s najvyššou hodnotou faktora difúzneho odporu μ. Zabezpečenie spojitosti izolačnej vrstvy a jej spojov je kľúčové pre zabránenie prenikaniu vlhkosti.
Materiály s nízkym faktorom difúzneho odporu sa nesmú použiť bez parotesnej vrstvy (parozábrany), pretože by došlo k rýchlej absorpcii vlhkosti, a tým k zhoršeniu tepelnoizolačných vlastností. Z tohto dôvodu nie je vhodné použiť na izolovanie chladiacich potrubí minerálnovláknité izolácie. Rovnako nie sú vhodné ani izolácie na báze polyetylénu, a to aj napriek tomu, že je polyetylén dostatočne odolný proti difúzii vodných pár a má aj prijateľnú hodnotu súčiniteľa tepelnej vodivosti. Ako všetky nepolárne plasty sa však polyetylén ťažko lepí. Tým nemožno vytvoriť dostatočne tesné spoje a zabrániť tak prenikaniu vodných pár do izolácie.

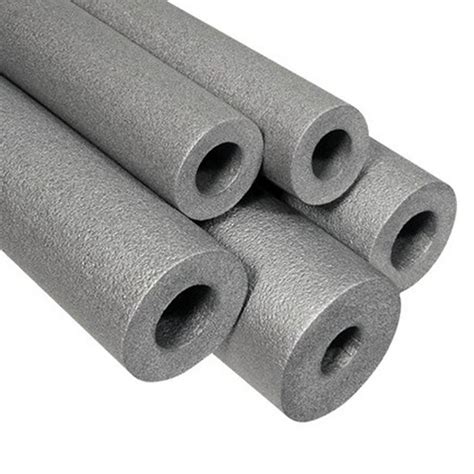

Na izolovanie chladiacich potrubí a zariadení sú najvhodnejšie elastoméry (syntetické kaučuky). Elastoméry majú vysoké hodnoty faktora difúzneho odporu a zároveň nízke hodnoty súčiniteľa tepelnej vodivosti. Aj v tejto skupine izolácií však existujú značné rozdiely v kvalite materiálov. Niektoré druhy elastomérov dosahujú hodnoty µ až do 7 000 a hodnota λ je pri 0 °C znížená až na 0,035 W/(m . K). Obidve hodnoty musia byť experimentálne potvrdené.
Legislatíva a normy
Problematika hrúbky tepelných izolácií vnútorných potrubných rozvodov a zariadení v budovách nie je doposiaľ legislatívne upravená. Všeobecne platnými článkami o potrebe izolovania potrubí v TZB sa návrh správnej hrúbky podľa tepelnotechnických výpočtov ponecháva na projektanta. Neposkytujú však smerné (prípustné) hodnoty tepelných strát pre jednotlivé izolované sústavy v budovách.
Podrobný tepelnotechnický výpočet hrúbky tepelnej izolácie a výpočet tepelných strát stanovuje STN EN ISO 12 241: 2009: Tepelná izolácia technických zariadení budov a priemyselných inštalácií. Výpočtové pravidlá. Pri návrhu hrúbky izolácie zásobníkových ohrievačov teplej vody sa vychádza z dovolenej dennej tepelnej straty zásobníkov, ktorú stanovuje STN 06 1010: 1987: Zásobníkové ohrievače vody s parným a vodným ohrevom a kombinované s elektrickým ohrevom.
V súlade s STN EN 806-2: 2005: Technické podmienky na zhotovovanie vodovodných potrubí na pitnú vodu vnútri budov. Časť 2: Navrhovanie treba izolovať všetky vodovodné potrubia v budovách, a teda aj potrubia studenej vody proti orosovaniu. Na ochranu potrubia studenej vody proti kondenzácii sa v praxi odporúčajú minimálne hrúbky izolácie. Hrúbky izolácie platia pre materiály s λ = 0,040 W/(m . K).
Fázový posun teplotného kmitu

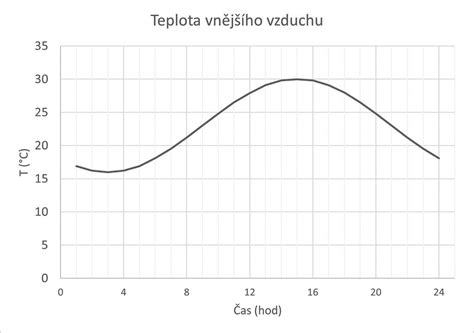

Z veličín, ktoré sa používajú v stavebnej fyzike, má najlepšiu vypovedaciu schopnosť fázový posun teplotného kmitu. Ten vyjadruje čas, za ktorý prejde amplitúda teplotného kmitu z jednej strany konštrukcie na druhú. Popisuje teda dynamické chovanie sa konštrukcie. Táto vlastnosť nám hovorí o dobe, počas ktorej sa teplotná zmena na vonkajšom povrchu konštrukcie prejaví aj v interiéri.
V praxi ide teda o čas, za ktorý teplo počas leta prejde dnu do miestnosti, ale aj o čas, za ktorý nakúrené teplo v miestnosti prepustí izolácia von do prostredia počas zimy. Laicky povedané, čím vyšší fázový posun izolácia má, tým dlhšie nám bude v zime teplo a v lete príjemne. Správne naprojektovaná strecha by mala mať minimálne 10 hodinový fázový teplotný posun.
Pre dosiahnutie dlhého fázového posunu je teda dôležité teplo niekde zdržať - uložiť do hmoty, aby neprešlo do interiéru. Pre dlhý fázový posun sú preto podstatné akumulačné schopnosti izolácií. Vidíte, že medzi minerálnou vlnou a drevovláknitou doskou je značný rozdiel.
Problém je, že s postupujúcou klimatickou krízou sa už viac menej nedá spoliehať iba na ťažké tepelné izolácie a fázový posun. Pri výbere izolácie sa často pozerá na cenu. Zvážte ale na prvý pohľad aj drahšie izolácie, pretože ponúkajú ďalšiu pridanú hodnotu.
Rizikové skladby plochej strechy
Dnes vás chcem upozorniť na jednu za mňa veľmi rizikovú skladbu plochej drevenej strechy. Na riziká používania tejto skladby už dlhé roky upozorňujú viaceré firmy a dodávatelia materiálov. Napriek tomu sa v praxi stále používa. Hlavný dôvod je, že je to jeden z najlacnejších spôsobov realizácie plochej strechy. A používajú ju „s obľubou“ preto rôzne developerské a realizačné firmy pre domy, ktoré idú do predaja. Preto tento článok nie je len pre ľudí, čo plánujú stavať dom. Ale aj ak plánujete kúpiť nejakú novostavbu s plochou strechou.

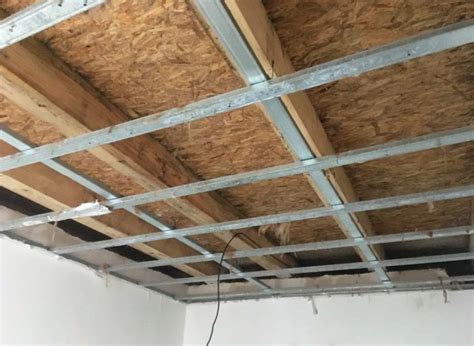

Degradovaná nosná konštrukcia po odstránení podhľadu parozábrany a zateplenia striekanou PUR izoláciou. Podobný problém nám vznikol pri stavbe RD, kde sme po 2,5 roku museli vymeniť komplet zahnité trámy. Keď sme tie strechy riešili, nikto s projektantov, ba dokonca ani zástupcovia výrobcu, neupozornili na tento problém. Dokonca mi bolo povedané, že sa to nemusí odvetrať. Tento problém som mal na piatich RD, kde sme museli po jednom kuse meniť krov po 1ks.
Na trhu existujú parozábrany, ktoré menia svoje parametre podľa toho, aký je tlak vodných pár. Pravdupovediac, osobne v prípade takto uzavretých strešných konštrukcií, ako popisujem tú rizikovú skladbu, nemám dôveru. Ale určite narazíte na zástancov riešenia s inteligentnou parozábranou. Ja fakt z dlhodobého pohľadu neviem, či to funguje. S touto kritickou skladbou by nemal byť problém v nevykurovaných priestoroch, kde nevzniká vlhkosť. Problém je jednoducho vždy kombinácia teploty a vyššej vlhkosti v interiéri.
Príklad materiálu s vysokou paropriepustnosťou

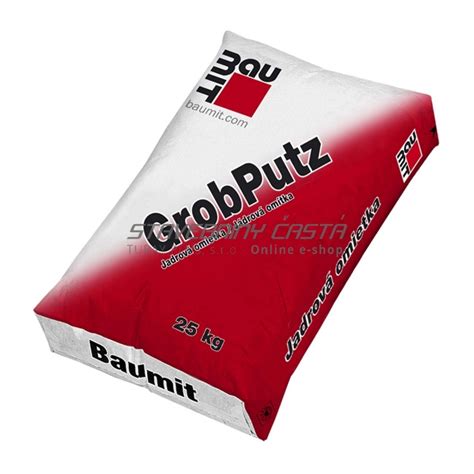

Baumit GROBPUTZ Jadrová Omietka
Baumit GROBPUTZ Jadrová Omietka je vápennocementová omietka vhodná pre vnútorné aj vonkajšie povrchy. Je známa svojou pevnosťou a trvanlivosťou, čo ju robí ideálnou pre široké spektrum stavebných aplikácií. Vysoká paropriepustnosť prispieva k zdravej klíme v interiéri.
Vlastnosti a výhody:
- Vysoká pevnosť a trvanlivosť
- Vysoká paropriepustnosť
- Vhodná pre ručné aj strojové omietanie
- Ideálna pre väčšie hrúbky omietok
Technické špecifikácie:
- Klasifikácia: CS II podľa STN EN 998-1
- Reakcia na oheň: A1
- Zrnitosť: max. 4 mm
- Farba: sivá
- Pevnosť v tlaku: > 2,5 MPa
- Pevnosť v ťahu pri ohybe: > 1 MPa
- Faktor difúzneho odporu μ: ≤ 25
- Objemová hmotnosť v suchom stave: cca 1600 kg/m³
- Kapilárna nasiakavosť: W0
- Maximálna hrúbka vrstvy: 40 mm na stenu / 8 mm na strop / 20 mm v exteriéri
- Minimálna hrúbka vrstvy: 10 mm
- Doba schnutia: cca 10 dní/cm hrúbky
- Teplota spracovania: 5 °C - 30 °C
Použitie:
- Vhodné podklady: betón, pórobetón, pálená tehla, staré tehly, tehlové a zmiešané murivo
- Aplikačné oblasti: vnútorné a vonkajšie omietanie, rekonštrukcie aj novostavby
- Slúži ako podklad pre finálne povrchové úpravy
- Spotreba: cca 16 kg/m²/cm
