V elektrických inštaláciách zohrávajú hlavná uzemňovacia svorka (HUS) a hlavná ekvipotenciálna svorka (HUP) kľúčovú úlohu pri zabezpečovaní bezpečnosti a ochrany pred úrazom elektrickým prúdom a poškodením zariadení. Tento článok sa zameriava na definície, funkcie a praktické aspekty inštalácie týchto dôležitých komponentov.
Čo je hlavná uzemňovacia svorka (HUS)?

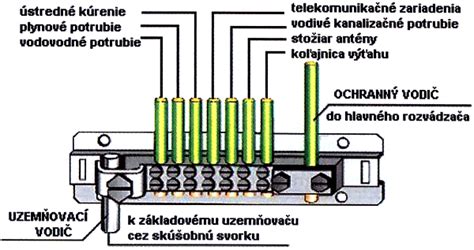

Hlavná uzemňovacia svorka (HUS) je zberné miesto, ku ktorému sa pripájajú všetky uzemňovacie vodiče a vodiče na pospájanie v budove. Jej hlavnou funkciou je zabezpečiť nízku impedanciu uzemnenia pre elektrické zariadenia a systémy v budove.
V každej elektroinštalácii s ochranným pospájaním musí byť zriadená hlavná uzemňovacia svorka HUS, hlavná uzemňovacia prípojnica HUP alebo ekvipotenciálová prípojnica EP. S hlavnou uzemňovacou svorkou či prípojnicou sa musia spojiť: vodiče na ochranné pospájanie, uzemňovacie vodiče, ochranné vodiče, vodiče na funkčné uzemnenie (ak sa vyžadujú).
Čo je hlavné pospojovanie (HUS)?
Hlavné pospojovanie (hlavné ekvipotenciálne pospojovanie) spája všetky dôležité vodivé časti domu na jedno miesto - HUS. HUS býva často umiestnená v technickej miestnosti, pri hlavnom rozvádzači alebo pri elektromerovej skrini. Príklad - typické hlavné pospojovanie: V technickej miestnosti je osadená ekvipotenciálna svorkovnica označená ako HUS. Prierez vodiča hlavného pospojovania sa odvodzuje od prierezu najväčšieho ochranného vodiča (PE) v inštalácii. Vodič hlavného pospojovania sa odvodzuje od prierezu PE vodiča (typicky min. 6-10 mm² Cu v rodinnom dome). Pri hlavných SPD T1/T2 sa odporúča minimálne 16 mm² Cu s čo najkratšou dĺžkou vodiča k PE/HUS.
Čo je hlavná ekvipotenciálna svorka (HUP)?

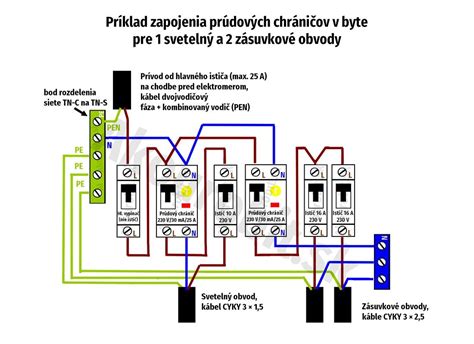

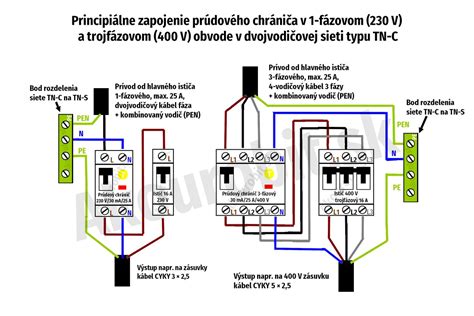

Hlavná ekvipotenciálna svorka (HUP) slúži na vyrovnanie potenciálov medzi rôznymi vodivými časťami v budove, ako sú kovové potrubia, konštrukčné prvky a elektrické zariadenia. Tým sa znižuje riziko úrazu elektrickým prúdom v prípade poruchy. S hlavnou uzemňovacou svorkou sa odporúča spojiť aj bod rozdelenia siete TN-C na TN-S.
Praktické aspekty inštalácie HUS a HUP
Pri realizácii HUS a HUP je dôležité dodržiavať platné normy a predpisy. Tu je niekoľko praktických aspektov, ktoré treba zvážiť:
- Umiestnenie: HUS a HUP by mali byť umiestnené na ľahko prístupnom mieste, ideálne v blízkosti hlavného rozvádzača.
- Pripojenie: Všetky vodiče by mali byť pripojené k svorkám pevne a spoľahlivo, aby sa zabezpečil nízky odpor prechodu.
- Materiál: Svorky by mali byť vyrobené z materiálov odolných voči korózii, aby sa zabezpečila dlhá životnosť a spoľahlivosť.
- Označenie: Svorky by mali byť jasne označené, aby sa uľahčila identifikácia a údržba.
Hlavné chyby pri realizácii uzemnenia a pospojovania:
- Chýbajúci alebo nedostatočný základový uzemňovač - riešenie až po dokončení stavby je drahšie a menej účinné.
- Neexistujúce alebo slabé hlavné pospojovanie - HUS „niekde“ v rozvádzači bez jasného pripojenia všetkých kovových rozvodov.
- Neprepojenie bleskozvodu a uzemňovacej sústavy - samostatné zemniče bez koordinácie môžu zhoršiť rozdelenie potenciálov pri blesku.
- Príliš dlhé alebo nevhodne vedené vodiče medzi SPD, HUS a uzemnením - zhoršenie účinnosti prepäťovej ochrany.
- Nekvalitné spoje a korózia - použitie nevhodných svoriek, neprofesionálne zvary, chýbajúca povrchová úprava spojov v zemi.
- Neoznačené vývody uzemňovača a skúšobné svorky - po dokončení stavby ich nie je možné bezpečne nájsť.
- Ostrovné uzemnenia - samostatná „tyčka“ pre FVE, osobitná pre dom, ďalšia pre TČ.
Tip: Už pri zakladaní stavby si urobte fotodokumentáciu vývodov uzemňovača a trasovania pásoviny. Pomôže to pri neskoršej montáži HUS, bleskozvodu, pri revízii a pri prípadných úpravách (napríklad FVE).
Ochrana pred prepätím
Okrem uzemnenia a pospájania je dôležité zabezpečiť ochranu pred prepätím, ktoré môže poškodiť elektronické zariadenia v budove. Prepäťové ochrany sa inštalujú do rozvádzačov a chránia zariadenia pred prepätím spôsobeným atmosférickými výbojmi alebo spínacími procesmi. Prepäťová ochrana by mala byť komplexná a mala by chrániť nielen silovú časť, ale aj dátové a komunikačné vedenia, ako sú ethernetové káble a koaxiálne káble. Prepätie sa totiž môže šíriť aj po týchto vedeniach a spôsobiť rozsiahle škody na pripojených zariadeniach.
Uzemnenie bleskozvodu a HUS
Pripojenie HUS k uzemneniu bleskozvodu je bežná prax, ale je potrebné ju realizovať správne. Odborníci odporúčajú, aby odbočka na HUS bola urobená v zemi, v dostatočnej vzdialenosti od skúšobnej svorky bleskozvodu. Toto zabezpečí, že v prípade úderu blesku sa prepätie nebude šíriť priamo do elektrickej inštalácie v budove.
Príklad správneho zapojenia HUS a HUP
Nasledujúca tabuľka uvádza príklad správneho zapojenia HUS a HUP v rodinnom dome:
| Komponent | Pripojenie | Poznámka |
|---|---|---|
| Hlavný rozvádzač | Uzemňovacia svorka | Bod rozdelenia PEN |
| Kovové potrubia (voda, plyn, kúrenie) | HUP | Použiť vodič s dostatočným prierezom |
| Konštrukčné prvky (oceľové stĺpy, armatúra) | HUP | Pripojiť k HUP pomocou pospojovacieho vodiča |
| Bleskozvod | Uzemňovacia svorka | Odbočka na HUS v zemi |
| Prepäťové ochrany | Uzemňovacia svorka | Inštalovať na vstupe do rozvádzača |
Dôležité odkazy a normy
- STN 33 2000-4-41:2017 - Elektrické inštalácie budov. Časť 4-41: Ochranné opatrenia na zaistenie bezpečnosti. Ochrana pred úrazom elektrickým prúdom.
- STN EN 62305-1:2011 - Ochrana pred bleskom.
- STN 33 2000-5-54 - uzemnenie a ochranné vodiče
- STN EN 62305 pre ochranu pred bleskom
