Využívate vo svojich domácnostiach, či na chalupe krb či kachle? Praktický krbový teplovzdušný ventilátor je inovatívne riešenie, ktoré maximalizuje využitie tepla z vášho krbu alebo kachlí. Jedinečný krbový teplovzdušný ventilátor je navrhnutý tak, aby zabezpečil efektívnu distribúciu tepla po celej miestnosti. Vyhrejte si miestnosť tak, ako potrebujete.
Typy teplovzdušných ventilátorov a ich fungovanie
Voľne stojace teplovzdušné ventilátory
Ventilátor jednoducho umiestnite na kachle alebo krb potrebným smerom a nechajte ho pracovať. Moderný teplovzdušný ventilátor využíva pokročilú termoelektrickú technológiu, ktorá premieňa teplo z kachlí alebo krbu na energiu potrebnú na pohyb lopatiek. Čím vyššia teplota na jeho základni, tým rýchlejšie sa lopatky otáčajú a efektívne distribuujú teplý vzduch po miestnosti. Funguje v rozmedzí od 60 °C do 345 °C a spúšťa sa automaticky pri dosiahnutí minimálnej teploty.
Unikátny 5-lopatkový dizajn zabezpečuje lepšiu a rýchlejšiu cirkuláciu teplého vzduchu v porovnaní s bežnými ventilátormi. Vďaka jednoduchej inštalácii a praktickej rukoväti je manipulácia s ventilátorom mimoriadne pohodlná. Ventilátor možno umiestniť v akomkoľvek smere, aby teplo bolo tam, kde ho potrebujete najviac. Perfektný krbový teplovzdušný ventilátor je vyrobený z odolného hliníka a nehrdzavejúcej ocele. Vydrží vysoké teploty a poskytne dlhodobý výkon. Praktická rukoväť zabezpečuje bezpečný pohyb ventilátora aj počas prevádzky, čo eliminuje riziko popálenia.
Systémy núteného rozvodu s ťažným ventilátorom
Pokiaľ je potrebné rozviesť teplý vzduch od krbu aj do ďalších miestností, je možné použiť buď tzv. samoťažný rozvod vzduchu, keď je k cirkulácii vzduchu využívaná len jeho prirodzená vlastnosť po jeho zahriatí, alebo použiť ťažný ventilátor, ktorý rozvedie horúci vzduch aj do vzdialenejších miestností. V takom prípade sa jedná o tzv. nútený rozvod s ťažným ventilátorom. Tento návod sa bude zaoberať práve takýmto systémom, tzn. vykurované miestnosti sú v takej vzdialenosti, že by samoťažný rozvod vzduchu nefungoval.
Náš ukážkový prípad znázorňuje typický dom strednej veľkosti, keď krb vykuruje jednu veľkú miestnosť spojenú s kuchyňou a pomocou rozvodu budú vykurované ďalšie štyri izby. Správne navrhnutá vzduchotechnika pre krb je kľúčová pre jeho efektívnu a bezpečnú prevádzku. Zabezpečuje prívod spaľovacieho vzduchu k ohnisku a umožňuje rozvod teplého vzduchu do viacerých miestností. Centrálny prívod vzduchu privádza čerstvý vzduch zvonka priamo ku krbovej vložke alebo kachliam, čím zlepšuje kvalitu spaľovania a zvyšuje účinnosť vykurovania. Teplovzdušné rozvody umožňujú rovnomerne rozviesť teplo z krbu do viacerých miestností, čím zvyšujú komfort a úsporu energií.
Ako zabezpečiť cirkuláciu horúceho vzduchu z pece na drevo
Inštalácia ťažného ventilátora a rozvodov

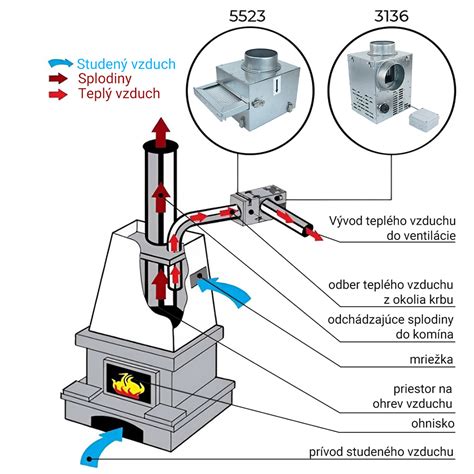

Ťažný ventilátor je umiestnený na povale nad krbom a odsáva teplý vzduch z obstavby krbu. Ventilátor je vybavený termostatickým spínačom, na ktorom možno nastaviť požadovanú teplotu zapnutia a vypnutia ventilátora. Po zakúrení v krbe a dosiahnutí požadovanej teploty začne pracovať. Po vyhasnutí v krbu sa naopak sám vypne. Z ventilátora je teplý vzduch vedený ďalej do rozbočovacej skrinky a odtiaľ do jednotlivých miestností. Rozvod je potom zakončený na strope v každej miestnosti ventilačným tanierom, alebo mriežkou so žalúziou.
Výkon ventilátora sa odporúča voliť tak, aby bol schopný "obmeniť" vzduch vo vykurovanom priestore asi 3 krát za hodinu. Teda napríklad v rodinnom dome o vykurovanom priestore 300 m3 by sme zvolili výkon ventilátora najmenej 900 m3/h.
Samotný rozvod je umiestnený v priestore na povale. V protipožiarne priehradke je potrebné vyrezať otvor pre izolovanú flexi hadicu. V návode je zvolená izolovaná flexi hadica s vnútorným priemerom 150 mm. Vonkajší priemer (teda i s izoláciou) činí 190 mm. Z izolovanej flexi hadice v priestore nad krbovou vložkou odstráňte izoláciu a ponechajte iba vnútornú časť. Uchytenie urobte pomocou montážnych úchytov, tak, aby sa hadica nedotýkala dymovodu. Povrchová teplota dymovodu by mohla hadicu poškodiť. Teraz je treba pretiahnuť hadicu stropom. Ako sme už uviedli, izolovaná flexi hadica 150 mm má vonkajší priemer vrátane izolácie asi 190 mm. Preto zhotovte otvor v strope tak, aby bolo možné hadicu voľne pretiahnuť. Mechanický filter nečistôt by mal byť umiestnený pred ťažným ventilátorom.
Rozbočovaciu skrienku umiestnite tak, aby dĺžka jednotlivých vetiev do vykurovaných izieb bola pokiaľ možno rovnaká. Vyhnite sa ostrým ohybom a potrubia voľte čo najkratšie. Rozvod je zakončený v každej miestnosti v strope redukciou do mriežky. Súčasťou každej nami ponúkané výdychovej mriežky je rámček, ktorý sa len jednoducho do redukcie nacvakne. Ak volíte miesto výdychových mriežok ventilačné taniere, je súčasťou týchto tanierov príruba, ktorá sa z jednej strany nasadí na izolovanú flexi hadicu a z druhej zabuduje do stropu. Prívodný tanierový anemostat s montážnym rámikom v elegantnej bielej farbe.
Koncové ventilátory do krbových mriežok
Ponúkame Vám koncové ventilátory do krbových mriežok Kratki s rozmerom 17x17 cm (so žalúziou aj bez). Ventilátory napomáhajú cirkulácii teplého vzduchu aj na väčšiu vzdialenosť alebo do miest, kde je prívod teplého vzduchu minimálny. Súčasťou balenia je 12 V adaptér, ktorý má kábel s dĺžkou 180 cm, čo umožňuje zapojenie ventilátora do blízkej elektrickej zásuvky. Všetky ponúkané modely ventilátorov do mriežok Kratki držíme na sklade, preto je doba dodania zákazníkovi minimálna.
Modely koncových ventilátorov
- Ventilátor do mriežky 17x17 cm (tzv. koncový ventilátor) umožňuje účinnejšie distribuovať teplo aj do vzdialenejšej miestnosti. Súčasťou je montážny rámik pre mriežku, t.j. nie je už potrebné doobjednávať redukciu do mriežky.
- Ventilátor do mriežky 17x17 cm s teplotným čidlom (tzv. koncový ventilátor) zlepšuje účinnosť vykurovania, spôsobuje cirkuláciu vzduchu v miestnosti, kde je zabudovaný. Ventilátor určený na inštaláciu bezprostredne za ventilačnú mriežku teplovzdušného rozvodu. Tento model je kompatibilný s ventilačnými mriežkami STANDARD alebo FRESH o veľkosti 17x17 cm (mriežka nie je súčasťou balenia). Súčasne slúži ako adaptér, ktorý prevádza kruhové potrubie rozvodu na štvorcovú ventilačnú mriežku. Na jednu stranu ventilátora sa pripojí ohybné izolované potrubie teplovzdušného systému a na druhú stranu sa nasadí ventilačná mriežka jednoduchým „zacvaknutím“. Ventilátor je vybavený teplotným čidlom (termistorom), ktoré zaisťuje jeho automatické spustenie pri prekročení teploty približne 35 °C. S rastúcou teplotou sa postupne zvyšujú otáčky ventilátora, pričom maximálnu rýchlosť dosiahne pri teplote okolo 40 °C.
- Ventilátor do mriežky 17x49 cm (3 x ventilátor) umožňuje účinnejšie distribuovať teplo z krbu. Montuje sa do krbovej obstavby pod krbovú vložku. Urýchľuje cirkuláciu vzduchu a odovzdávanie tepla do priestoru pri rovnakej spotrebe paliva. Postačuje nasunúť krbovú mriežku s rozmerom 17x49 cm. Ventilátor má zabudovaný antivibračný amortizátor. Súčasťou ventilátora je nálepka, ktorá pri teplote nad 80°C mení farbu, čo signalizuje nesprávne používanie a zároveň stratu záruky! Krbová mriežka nie je súčasťou balenia.
POZOR: Ventilátor by mal byť umiestnený na potrubí dlhom najmenej 3 metre, nesmie dôjsť k prekročeniu jeho maximálnej pracovnej teploty 80 °C.
