Drenážny systém je kľúčový pre ochranu podzemných častí domov pred poškodením, koreňov rastlín pred hnilobou a pre elimináciu stojatých kaluží. Hoci inštalácia drenáže predstavuje značné náklady, značnú časť práce je možné vykonať svojpomocne, čo výrazne znižuje celkovú cenu. Tento článok poskytuje podrobný návod na inštaláciu drenážnych rúr, vrátane výberu komponentov systému a dodržiavania regulačných požiadaviek.
Potreba drenážneho systému
Potrebu drenážneho systému nie je vždy možné určiť vizuálne, pretože podzemná voda môže byť blízko povrchu a spôsobovať problémy len počas povodní alebo silných dažďov. Napriek tomu existuje niekoľko jasných znakov, ktoré naznačujú potrebu drenáže:
- Terén: Oblasti nachádzajúce sa v nížinách alebo na strmých svahoch vyžadujú drenážny systém, aby sa zabránilo vyplavovaniu alebo zaplavovaniu úrodných pôd.
- Kaluže: Ak sa na rovnom teréne objavujú a dlho zostávajú kaluže, je to znakom zlej absorpcie vody do pôdy.
- Hnitie koreňového systému rastlín: Nadbytok vlhkosti v záhradách, kvetinových záhonoch a trávnikoch spôsobuje hnilobu koreňov a choroby rastlín.
- Rastliny milujúce vlhkosť: Prítomnosť vlhkomilných rastlín signalizuje premokrenie pôdy.
- Zaplavenie pivníc a suterénov: Jasným „príznakom“ potreby odvodnenia je zaplavovanie základov a podzemných stavebných konštrukcií.
- Hydrogeologické štúdie a pozorovania: Vysoká hladina spodnej vody, zistená odborníkmi alebo pri výkopových prácach, vyžaduje pozornosť venovanú odvodňovaniu pôdy.
Drenáž ochráni korene rastlín pred hnilobou a zbaví vás stojatých kaluží. Podmáčaná pôda spôsobuje hnilobu koreňov, čo spôsobuje mnohé ťažkosti pri starostlivosti o vašu záhradu. Husté hlinité pôdy neabsorbujú dobre vodu. To vedie k častému zaplavovaniu podzemných častí budov. V dôsledku vysokého stupňa mineralizácie povodňové a atmosférické vody negatívne ovplyvňujú budovy: ničia stavebné materiály a vyvolávajú koróziu. Ani kvalitná hydroizolácia nedokáže na 100% zabrániť zaplaveniu pivníc a erózii základov a soklov. Výsledkom je, že budovy vydržia oveľa menej, ako by mohli.
Typy drenážnych systémov
Odvodňovanie pôdy na pozemku môže byť buď uzavreté (ponorené do zeme) alebo otvorené (sieť otvorených drážok).
Otvorené drenážne systémy
Otvorené drenážne systémy sú určené na zhromažďovanie a odvádzanie dažďovej, záplavovej a topiacej sa vody. Pri plánovaní drenáže by ste sa mali rozhodnúť pre typ systému. V prípade otvoreného systému sa na uľahčenie odtoku vody vykopávajú priekopy so šikmými stenami. Šírka takejto priekopy je zvyčajne 0,5 m a vykopáva sa do hĺbky 0,7 m. Sú veľmi jednoduché na implementáciu a lacné, ale kazia krajinu neestetickým vzhľadom. Ďalšou nevýhodou je, že steny priekop sa musia neustále upravovať, pretože pod vplyvom vlhkosti sa rozpadajú a systém prestáva plniť svoje funkcie (voda stagnuje na dne zákopov a nepohybuje sa do miesta vypúšťania).

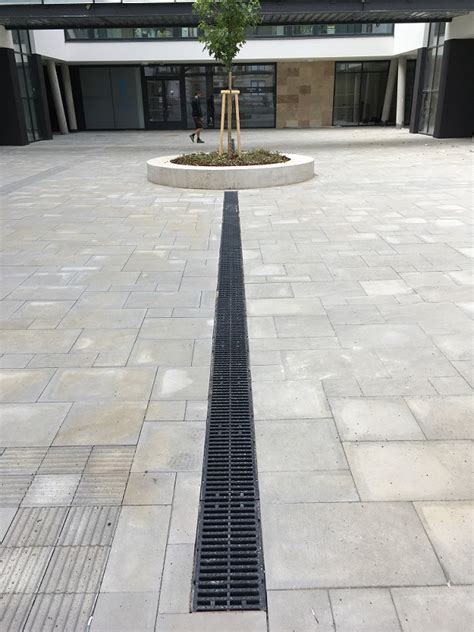

Na vyriešenie problému rozpadajúcich sa priekopových stien môžete použiť metódu plnenia drveným kameňom: na dno sa položí hrubý materiál a na vrch sa položí jemný materiál, potom sa celá drenážna podložka pokryje trávnikom. Táto možnosť vám umožňuje neorezávať alebo spevňovať steny zákopov, ale je vhodná pre oblasti s relatívne nízkou vlhkosťou, pretože kapacita priekopy je značne znížená. Použitie polymérových a betónových podnosov pri konštrukcii otvorenej drenáže značne uľahčuje a urýchľuje prácu. S cieľom zlepšiť krajinu a chrániť systémy pred upchávaním sú takéto otvorené systémy pokryté liatinovými mriežkami.
Uzavreté drenážne systémy

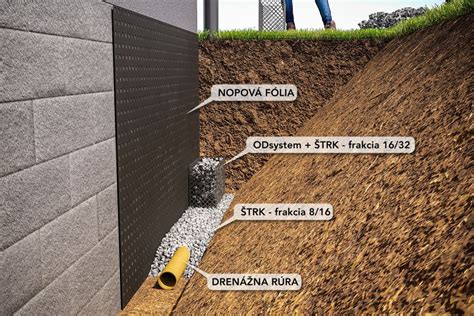

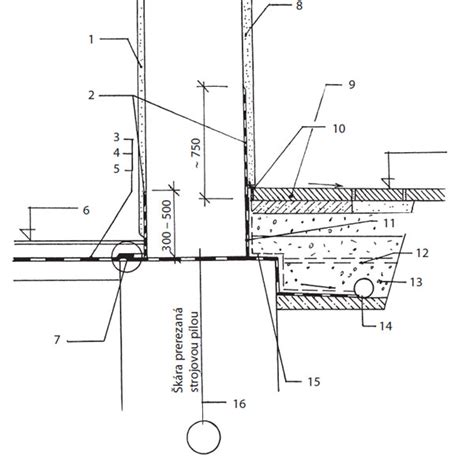

Uzavreté drenážne systémy sú určené na ochranu podzemných štruktúr pred podzemnou vodou. Na usporiadanie drenážneho systému okolo domu sa používajú špeciálne perforované rúry - odtoky, položené do hĺbky základu. Ukladajú sa do vopred vytvarovaných priekop a zasypávajú materiálom s výbornými filtračnými vlastnosťami, štrkom, drobným drveným kameňom alebo GPS.
Pri inštalácii podzemnej drenáže sa najčastejšie používajú plastové rúry s továrenskou alebo domácou perforáciou. Menej používané sú keramické alebo liatinové rúry, ktoré sú príliš ťažké na inštaláciu svojpomocne. Drenážny systém zostavený z moderných materiálov môže trvať až pol storočia. Hlavná vec je správne nainštalovať, vykonávať technické kontroly včas a neignorovať potrebu opráv.
Výber materiálov pre drenážny systém
Drenážne rúry
Zo všetkých materiálov na výrobu rúr sú polyméry najobľúbenejšie. Ich nepopierateľnými prednosťami sú trvanlivosť, odolnosť voči chemikáliám a hladké vnútorné steny, na ktoré sa nelepia nečistoty. Dažďová a podzemná voda prúdi do potrubia a gravitáciou sa voľne presúvajú do nádrží. Ďalšou výhodou polymérov je ich relatívne nízka cena, pretože hotová drenáž je lacná, praktická a odolná.

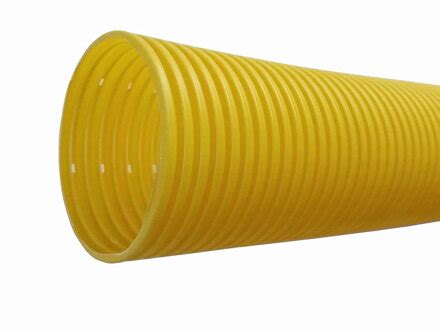

Pri výbere drenážnych rúr je lepšie uprednostniť dvojvrstvové výrobky s výstuhami. Vďaka rovnomernému rozloženiu zaťaženia potrubie vydrží dlhšie a je spoľahlivejšie. Plastové drenážne rúry nehrdzavejú, nehnijú a zabraňujú tvorbe usadenín na stenách. Výborným riešením je potrubie pokryté geotextíliou. Vonkajší materiál filtruje vodu a zachytáva nečistoty. Vďaka tomu sa potrubia nezanášajú.
Alternatívou k továrensky vyrobeným drenážnym rúram sú konvenčné kanalizačné rúry. Drenážne komponenty si z nich ľahko vyrobíte sami. Za týmto účelom jednoducho vyvŕtajte otvory do výrobkov a na vrchu ich zabaľte geotextíliou.
Ak je potrebný lokálny drenážny systém, vystačíte si s rúrkami s priemerom 100-200 mm a ak potrebujete odstrániť vlhkosť z veľkej plochy alebo je príliš veľa vody, je lepšie zvoliť výrobky s priemerom 300-400 mm. Najlepšou voľbou je špeciálna drenážna rúra s plášťom filtra.
Ďalšie komponenty
Okrem perforovanej drenážnej rúry budete na vybudovanie uzavretého systému potrebovať inšpekčné a rotačné drenážne vrty, zbernú studňu, geotextílie a drvený kameň alebo podobný zásypový materiál s vysokými filtračnými vlastnosťami.
Revízne a zberné studne
Ak chcete monitorovať prevádzku systému a vykonávať pravidelné čistenie, nainštalujte inšpekčné studne. Sú umiestnené na každej zákrute a každých 20-25 m lineárnej trasy drenážneho potrubia. Potrubie je vedené do drenážnej studne. Ak je dlhé a nachádza sa na rovnej ploche, inštalujú sa revízne vrty na každom úseku 50 m. Sú potrebné aj v miestach, kde sa potrubie stáča a ohýba, kde sa mení sklon.
Drenážnu studňu si môžete postaviť aj vlastnými rukami. Skladá sa z dna, drieku s hrdlom a poklopu. Rozmery studne musia byť dostatočne veľké, aby do nej človek mohol klesnúť a vyčistiť ju od bahna. Ak nie je možné vybaviť veľkú studňu, mala by byť vybavená tak, aby ste mohli umyť steny hadicou a odstrániť nečistoty.
Ak z dôvodu geologických a hydrogeologických podmienok nie je možné zachytávať vodu do podložia, drenáž sa napojí na zbernú studňu, z ktorej je potrubie vyvedené mimo lokality. Voda odstránená z lokality, zachytená drenážou, je vypúšťaná do kanalizácie, ktorá ju odvádza do mestských čistiarní odpadových vôd. Ak sa v blízkosti miesta nachádza nádrž na odpadovú vodu, voda zachytená kanalizáciou sa môže likvidovať do nej. Vyloženie na terén je prijateľné, pretože v drenážnom systéme voda prechádza viacúrovňovým čistením.
Ako materiály na výrobu studní možno použiť betón, plast a tehly. Najpevnejšie a najodolnejšie konštrukcie sú vyrobené zo železobetónových skruží. Majú veľký priemer a ľahko sa udržiavajú. Nevýhodou je, že je ťažké ho nainštalovať kvôli jeho veľkej hmotnosti. Spravidla je potrebné prilákať asistentov alebo použiť špeciálne vybavenie. Polymérové jamky sú veľmi obľúbené. Kupujú sa hotové.
030# Voda a odpady | e4 dům svépomocí
Projektovanie a inštalácia drenážneho systému
Na správne zabezpečenie plánovania drenážneho zariadenia, či už poľnohospodárskej alebo urbanistickej drenáže, si treba pripraviť súbor údajov a základných znalostí, ktoré získame z príslušných štúdií a meraní. Na drenáž poľnohospodárskeho pozemku alebo urbanistického pozemku vždy treba zabezpečiť kompletnú polohopisnú a výškopisnú štúdiu oblasti, na ktorej sú označené kóty pozemkov, existujúce stavby a infraštruktúry (cestná sieť, závlahová sieť, iné toky vody, obývané centrá, atď.).
Pri usporiadaní drenáže má zásadný význam topografia lokality. Systém musí byť vybudovaný tak, aby nedochádzalo k problémom s odtokom kvapaliny do priekop. Ak neexistujú žiadne výsledky geodetického výskumu, mali by ste si sami zostaviť diagram a označiť na ňom miesta, kde dažďová voda odteká. Pri vytváraní diagramu musíte byť opatrní, pretože chyby budú mať za následok neúčinné odvodnenie. Na základe hotového výkresu načrtnú, ako položiť a nakloniť drenážnu rúru a kde nainštalovať záchytné vane. Po kontrole údajov označia oblasť a začnú pracovať.
Výpočet množstva dažďovej vody, ktorá sa má odviesť drenážnymi rúrami, sa robí z kombinovaného prietoku: skutočne ako voda z povrchových tokov tak voda z podzemia, keďže nie sú stojaté, všeobecne neznižujú mechanickú stabilitu pozemku. Množstvo vody v každom mieste sa mení podľa druhu štruktúry a textúry pozemku; orientačne sa dá tvrdiť, že 5% dažďovej vody je povrchová voda a 95% prenikne do pôdy, z čoho 25% do podzemných zásob a 70% je v kombinovanom prietoku, ktorý sa zachytáva drenážnymi systémami. Rýchlosť vody musí byť taká, aby zaručovala prípadné odstránenie prípadných usadenín z drenážnej rúry (všeobecne sa odporúčajú rýchlosti nad 0,5 m/sek).
Krok za krokom inštalácia drenážnej rúry
Práca sa vykonáva v nasledujúcom poradí:

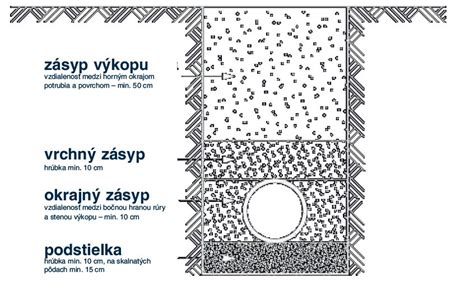

- Krok 1: Príprava výkopu na položenie drenážneho potrubia: Na dno vykopanej ryhy položíme vrstvu štrku hrubú asi 80 mm. Štrkové zrno má byť veľké 10 až 50 mm, aby spád dna bol absolútne rovnomerný a rovný.
- Krok 2: Vytvorenie svahu smerom k vykládke: Udržiavanie sklonu je kľúčové pre efektívny odtok vody.
- Krok 3: Naplnenie a zhutnenie pieskového vankúša: Po položení štrku sa aplikuje pieskový vankúš.
- Krok 4: Príprava drenážneho potrubia na inštaláciu do výkopu: Na toto štrkové lôžka kladieme drenážne rúrky tak, aby medzi sebou mali škáry široké 8 až 20 mm, ktoré zhora prekryjeme črepmi. Rúrky kladieme od začiatku drenáže po spáde k vyústeniu. Koniec prvej rúrky uzavrieme ílovou zátkou a plochým kameňom.
- Krok 5: Položenie odtoku pred vstupom do absorpčnej studne.
- Krok 6: Inštalácia absorpčnej studne.
- Krok 7: Pôdny filter na dne absorpčnej studne.
- Krok 8: Naplnenie priekopy drenážnym systémom: Nakoniec rúrky zasypeme opäť vrstvou štrku hrubou asi 200 mm so zrnom väčším ako 30 mm. Zo zberných drenážových rúrok prichádza voda do zvodníc, ktoré pokladáme obdobným spôsobom, ale o niečo hlbšie. V zaúsťujúcej rúrke zbernej drenáže sa na spodnej strane vyseká otvor a v rovnakom mieste otvor v hornej časti rúrky zvodnice, aby oba otvory boli proti sebe. Zvodný drén odvádza vodu do vsakovacej jamy (príp. kanalizácie) na najnižšom mieste systému.
Ak vyúsťuje drenáž na povrch, napr. do svahu, chránime ju pred poškodením tak, že trativodky zapustíme do kameninovej alebo betónovej rúry, aby sa ústie nepoškodilo. Pri vyústení drenáže do potoka by toto vyústenie malo byť aspoň 100 mm nad hladinou. U viac zamokrených záhrad býva prietok vody drenážou takmer stály.
