Veľa výrobkov je vyrobených z plechu - drenážne systémy, tvarové diely na opláštenie strechy pokryté vlnitou doskou alebo kovové dlaždice, odlivy pre suterén, rohy pre konštrukcie z profilovaného plechu atď. To všetko sa dá urobiť špeciálnym ohýbacím strojom - na plech. Jednoduché ručné ohýbanie kovu, ku ktorému dochádza pri pôsobení sily na určité miesto. Hydraulické stroje, v ktorých sa plech ohýba tak, aby nárazom vytvoril matricu. Matrica môže byť rovná alebo zakrivená. Valce alebo stroje na ohýbanie valcov. V nich nie je kovový plech ohnutý v priamke, ale je zaoblený. Všetky tieto zariadenia sa označujú ako stroje na ohýbanie dosiek. Najjednoduchšie je vyrobiť jednotku prvej skupiny vlastnými rukami a tretia (kotúče na plech) je trochu náročnejšia.
Tvarované kovové diely stoja veľa peňazí. Ak sa obávate vzhľadu, tak márne. V súčasnosti je v predaji nielen plech pozinkovaný, ale aj lakovaný. Vo všetkých konštrukciách je plachta pevne pripevnená, aby počas práce nekĺzala po stole, čo znamená, že farba nie je vymazaná alebo poškriabaná. V miestach ohybu tiež nie je poškodený. Produkty teda budú vyzerať celkom slušne.
Jednoduchá ohýbačka plechu
Tento ohýbací stroj bude vyžadovať rovný povrch (stôl), najlepšie kovový, tri rohy so šírkou police najmenej 45 mm a hrúbkou kovu najmenej 3 mm. Ak plánujete ohýbať dlhé obrobky (viac ako meter), je vhodné vziať police širšie a kov je hrubší. Budete tiež potrebovať kovové pánty na dvere (dva kusy), dve skrutky veľkého priemeru (10-20 mm), na nich „jahňatá“, pružinu.
Na domáci listogib sa použil Tavr 70 mm - tri kusy po 2,5 m, dve skrutky s priemerom 20 mm, malý kovový diel s hrúbkou 5 mm (na rezanie výložníkov), pružina. Dve značky sú poskladané, na oboch koncoch v nich vyrezávajú vybrania pod pántmi. Okraje vybrania sú skosené pod uhlom 45 °. K jednej zo značiek (najďalej od vás, ak sú „otvorené“), sú na každej strane privarené dva výložníky. Namontujte upínaciu lištu (tretie odrezané T-kus), v hornej časti zvarte kovové platne s otvorom v strede. Priemer otvoru je o niečo väčší ako priemer skrutky. Vycentrujte otvory tak, aby boli na rovnakej vertikálnej línii so zváranou maticou. Odrežte pružinu tak, aby zdvihla upínaciu lištu o 5-7 mm. Zasuňte skrutku do „ucha“ upínacej tyče, nasaďte pružinu, utiahnite maticu. Privarte rukoväť k pohyblivej značke (najbližšej k vám).
Táto možnosť je veľmi výkonná - môžete ohýbať dlhé obrobky a list pevnej hrúbky. Nie vždy je po takom rozsahu dopyt, ale dá sa vždy zmenšiť. Video naznačuje podobný menší dizajn, ale s iným uchytením upínacej lišty. Mimochodom, nikto sa neobťažuje namontovať pružinu aj na skrutku - bude jednoduchšie zdvihnúť lištu.
Tento model je zváraný z hrubostenného rohu, posteľ je vyrobená ako bežný stavebný kozlík, ktorý je zváraný z rovnakého rohu. Rukoväť je z vozíka na batožinu. Zaujímavý dizajn skrutiek - sú dlhé, rukoväť je ohnutá v tvare písmena „L“. Rohy nie sú usporiadané v policiach smerom k sebe, ale smerujú jedným smerom.
Teraz prejdime k konštrukcii prítlačnej dosky (na obrázku vyššie). Je tiež vyrobený z rohu, ale zapadá do stroja s ohnutím smerom nahor. Aby sa lišta počas prevádzky neohýbala, je na ňu navarená výstuž - kovové prepojky. Upínacia lišta je umiestnená na stroji, na mieste, kde je nainštalovaná matica, je umiestnená pružina. Rukoväť je nasadená na miesto. Ak lištu nestlačí, zdvihne sa nad povrch vďaka sile pružiny. Nie je to zlá voľba pre domáce použitie.
Rolky na plech
Svojpomocne rolky na plech s manuálnym alebo elektrickým pohonom. Tento stroj potrebuje dobrý a spoľahlivý základ. Môže to byť samostatná posteľ alebo nejaký pracovný stôl alebo stôl. Dizajn je založený na rolkách. Vyrábajú sa rovnako veľké. Dve spodné sú nainštalované trvalo, horná je pohyblivá, takže v dolnej polohe je umiestnená medzi valcami. Stroj sa uvedie do pohybu pomocou rukoväte pripevnenej k jednému z hriadeľov. Krútiaci moment sa potom pomocou ozubených kolies prenáša na ďalšie valce. Ak sa má na zariadení vyrábať potrubie, horný valec na jednej strane je odnímateľný pomocou systému rýchleho upevnenia.
DIY Best & Simplest Sheet Metal Bender

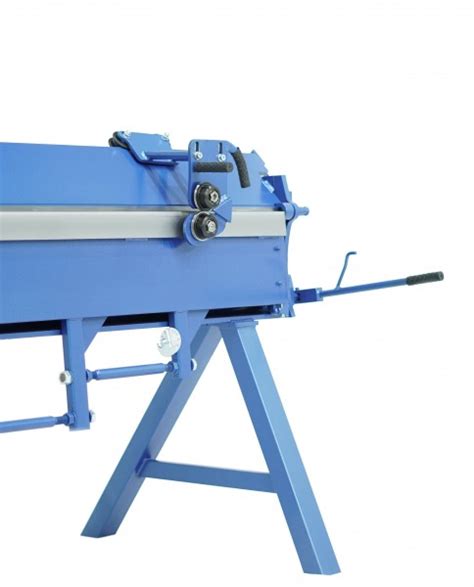

Profesionálna ohýbačka plechu
Pri zhotovovaní KLAMPIARSKYCH VÝROBKOV potrebujeme často ohnúť plech v rôznych uhloch. S týmto cieľom som si vyrobil jednoduchú a ľahko prestaviteľnú ohýbačku plechu, na ktorej môžem ohýbať plechy do hrúbky 2 mm a šírky 2,1 m.
Materiál a postup
Ohýbačku vyrobíme z navrhnutého materiálu, alebo z materiálu, ktorý získame zo šrotu.
Zoznam dielov
- Valcovaný profil U14 s dĺžkou 2 200 mm (pevný diel)
- Profil U10 s dĺžkou 900 mm (nohy)
- Profil U10 s dĺžkou 850 mm (stredový profil nôh)
- Platničky s rozmermi 140 × 140 × 6 mm (spodné platničky nôh)
- Platničky s rozmermi 180 × 50 × 10 mm (vrchné platničky nôh)
- Valcovaný profil L 70 × 70 × 7 mm s dĺžkou 2 200 mm (upínací diel prítlačnej lišty)
- Profil U8 10 s dĺžkou 70 mm (upínací diel prítlačnej lišty)
- Valcovaný profil U10 s dĺžkou 2 200 mm (výkyvný diel ohýbacej lišty)
- Oceľová guľatina s priemerom 20 mm (skrutky dlhé 170 mm)
- Oceľ s priemerom 40 mm (puzdrá s dĺžkou 100 mm)
- Skrutky M12
- Matice
Výroba ohýbačky
Pevný diel: Zhotovíme z valcovaného profilu U14 s dĺžkou 2 200 mm. Na pravej strane pevného dielu privaríme platničku s rozmermi 210 × 45 × 10 mm tak, aby vyčnievala vpravo o 75 mm.
Nohy: Zhotovíme z profilu U10 s dĺžkou 900 mm. Na ich konce zo spodnej strany privaríme dve platničky s rozmermi 140 × 140 × 6 mm. V strede tohto profilu navaríme kolmo profil U10 s dĺžkou 850 mm, na ktorý vo vrchnej časti privaríme platničky s rozmermi 180 × 50 × 10 mm. V nich sú vyvŕtané tri otvory s priemerom 12,5 mm na upevnenie s pevným dielom troma skutkami M12.
Upínací diel prítlačnej lišty: Zhotovíme z valcovaného profilu L 70 × 70 × 7 mm s dĺžkou 2 200 mm a z profilu U8 10 s dĺžkou 70 mm. Na oboch stranách upínacieho dielu vo vzdialenosti 35 mm vyvŕtame dva otvory s ø 35 mm, ktorých osová vzdialenosť otvorov bude 2 130 mm (musí sa zhodovať s osovou vzdialenosťou otvorov na pevnom diele). Dosadacie plochy upínacieho dielu som vyfrézoval do uhla 45°.
Výkyvný diel ohýbacej lišty: Je z valcovaného profilu U10 s dĺžkou 2 200 mm.
Skrutky: Z oceľovej guľatiny s priemerom 20 mm si vyrobíme skrutky dlhé 170 mm, v spodnej časti narežeme v dĺžke 70 mm závit M20. Na hornú časť skrutky privaríme oko dlhé 40 mm, s priemerom 40 mm a s otvorom s priemerom 20 mm. Potom na čapy nasunieme oká s privarenými skrutkami. Na skrutky nasunieme puzdrá, ktoré si zhotovíme z ocele s priemerom 40 mm, s dĺžkou 100 mm a s otvorom s priemerom 20 mm. Na vyčnievajúce konce skrutky naskrutkujeme matice 8, s ktorými budeme nastavovať výkyvný diel podľa hrúbky ohýbaného materiálu.

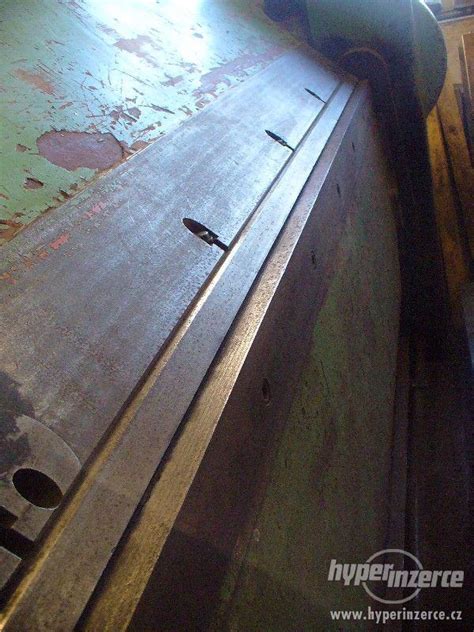

Uťahovací mechanizmus: Využil som vyradené zariadenie, ktoré obsahovalo hriadeľ s priemerom 20 mm, dĺžky 2 500 mm, hranaté domce s mosadznými puzdrami, závitové ozubené kolesá, skrutky Tr 30 × 6 mm s dĺžkou 200 mm, mosadzné matice Tr 30 a volant zo škodovky. Uťahovací mechanizmus sa skladá zo skrutky Tr 30 × 6, dvoch axiálnych ložísk, hranatého domca na ložiská závitovkového ozubeného súkolia, dištančného krúžku, matice Tr 30 × 6, podložky a upevňovacích skrutiek. Na platničku osadíme ložiskový domec uťahovacieho mechanizmu a upevníme ho skrutkami. Na vyčnievajúce skrutky uťahovacieho mechanizmu z pevného dielu nasadíme do otvorov upínací diel prítlačnej lišty. Na skrutky naskrutkujeme matice a upevníme ich na profil skrutkami. Otáčaním volantu upevnenom na hriadeli sa presvedčíme o správnom chode upínacieho dielu pritlačenej lišty k pevnému dielu.
Pri ohýbaní väčších plechov je vhodné na zadnú časť pevného dielu privariť úchytky na nasunutie podpier plechu.
Prečo je klampiar nenahraditeľný?
Klampiarstvo nie je len o plechu a strechách, ale o zachovaní funkčnosti, estetiky a bezpečnosti našich budov. Bez skúsených klampiarov budeme čoraz častejšie svedkami nekvalitných realizácií, ktoré vedú k rýchlemu opotrebovaniu a zvýšeným nákladom na opravy.
Zachovanie klampiarskeho remesla si vyžaduje zvýšenie jeho spoločenského postavenia, zlepšenie podmienok pre malých podnikateľov a podporu mladých ľudí, ktorí by sa mohli stať budúcimi odborníkmi.
Klampiarstvo už stáročia zohráva dôležitú úlohu v stavebníctve a dodnes spája remeselnú zručnosť s inováciami. Ohýbačka na plech je nepostrádateľným nástrojom pre každého, kto pracuje s plechom. Pri zhotovovaní klampiarskych výrobkov potrebujeme často ohnúť plech v rôznych uhloch. S trochou praxe a správnym postupom to zvládne každý šikovný domáci majster alebo remeselník.
