Plastové šachty predstavujú modernú, ekologickú a prevádzkovo lacnú alternatívu ťažkých, objemných a na údržbu náročných konštrukcií z betónu. Využitie plastu prináša značné praktické a ekonomické výhody, podobne ako u potrubia. Výhodou je predovšetkým nízka hmotnosť, a tým pádom aj jednoduchý transport a montáž.
Dôležitá je vynikajúca odolnosť voči korózii, abrázii aj tvorbe inkrustácií, dlhá životnosť a trvalá tesnosť. To všetko sa prejavuje v nízkych prevádzkových nákladoch počas celej doby. Trvalá tesnosť plastových potrubí i šachiet nadobúda na význame v dobe často sa opakujúcich záplav. Výborná chemická odolnosť je dôvodom ich širokého nasadenia v oblastiach s agresívnymi podzemnými vodami.
Konštrukcia plastových šácht
Kompletný systém prvkov umožňuje výstavbu šácht rôznej hĺbky, s možnosťou dodatočného pripájania nových vetiev kanalizácie a možnosťou napojenia sa na rozličné kanalizačné systémy. Plastové šachty sú obvykle zložené z troch hlavných komponentov:
- Šachtového dna
- Šachtovej rúry (predĺženie šachty)
- Poklopu šachty
Jednotlivé typy týchto prvkov je možné podľa potreby medzi sebou rôzne kombinovať, treba však dodržať určité pravidlá. Tesnosť spojov pri pretlaku aj podtlaku až 0,5 bar zaisťuje tesnenie vyrobené z odolného kaučuku.
Šachtové dno
Šachtové dno možno zvoliť priechodné alebo s tromi vstupmi. Revízna šachta DN 300 má vstup a výstup v jej dne DN 160. Na 125 musíte redukovať.
Šachtová rúra (predĺženie šachty)
Šachtová rúra, inak zvaná šachtové predĺženie, je vyrobená z veľmi odolného PVC. Ako súčasť zostavy kanalizačnej revíznej šachty, čiže kanalizačnej prípojky, slúži na spoľahlivé odvádzanie odpadových vôd z nehnuteľností, pozemkov, verejných priestranstiev, chodníkov a vozoviek pozemnej komunikácie do stokovej siete.
Poskytuje vysokú mechanickú a chemickú odolnosť, výbornú tesnosť spojov, jednoduchú inštaláciu a dlhú životnosť. Je zhotovená v hladkom prevedení bez hrdla a jej hladký povrch vnútorných stien umožňuje ľahké odplavovanie nečistôt, čím zabraňuje vytváraniu usadenín vo vnútri rúry.
Kanalizačné šachtové rúry je možné uložiť do hĺbky až 5 m s prípustnou hladinou spodných vôd do 3 m. Ich spodná hladká časť sa inštaluje do zvislého hrdla kanalizačného šachtového dna so zodpovedajúcim vonkajším priemerom. Na hornú hladkú časť sa najčastejšie inštaluje buď samotný poklop bez rámu, alebo kanalizačný teleskop s poklopom za pomoci redukčnej manžety. Eventuálne je možné s využitím podkladovej dosky a kotevných skrutiek k rúre, prípadne zostave kanalizačnej revíznej šachty, inštalovať poklop s rámom. Ako alternatíva v zakrytí hornej hladkej časti šachtových rúr môže poslúžiť čapová zátka.
Šachtová rúra sa osádza do šachtového dna cez tesnenie. Výšku predĺženia je možné prispôsobiť podľa požiadavky. Ak je dno odpadovej rúry v hĺbke cca 130cm pod terénom, pravdepodobne je potrebné predĺženie na 1500mm.
9 Montaž odpadovej reviznej šachty
Poklop šachty
Poklop do zaťaženia A15 sa môžu osadzovať priamo na šachtovú rúru. Pre vyššie zaťaženie, napríklad pre osobné auto, je potrebné zvoliť poklop s adekvátnou nosnosťou. Akú nosnosť má veko šachty, musí byť špecifikované pri výbere konkrétneho produktu, aby unieslo osobné auto.
Typy a špecifikácie šácht a rúr
V ponuke kanalizačného sortimentu nájdete kanalizačné revízne šachty priemerov 400 až 1000 mm. Použitý materiál je PVC alebo Polyetylén PE-HD. Štandardom vo väčšine prípadov sú šachty v priemere 400mm. Šachty väčších priemerov sa vyrábajú podľa špecifických požiadaviek.
Príklad šachtovej rúry: Šachtová rúra bez hrdla DN 400x1000 KG kanalizačná rúra bez hrdla je určená na vonkajšiu kanalizáciu. Systém vonkajšieho kanalizačného potrubia KG je určený pre inštaláciu do zeme a možno ho napájať priamo na systém vnútorného kanalizačného potrubia HT. Kanalizačné potrubie KG je určené na odvádzanie odpadových vôd z pozemku až do kanalizačnej prípojky.
Kanalizačná šachtová rúra, inak zvaná šachtové predĺženie, je vyrobená z veľmi odolného PVC. Špecifikácia materiálu: Polyvinylchlorid (PVC). Menovitý priemer DN400 mm, Dĺžka 1 000 mm, Farebný odtieň Oranžová. Oblasť použitia: Exteriér. Použitie: Odvodnenie domu, Odvodnenie dvora.

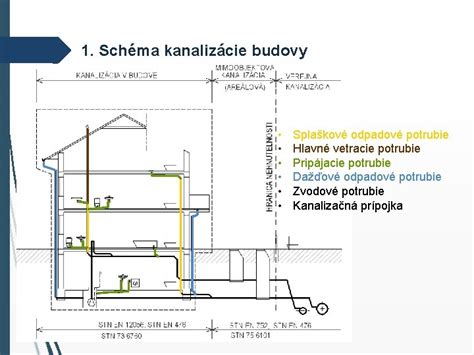

Pripojenie kanalizačného potrubia
Pri napojení kanalizačného potrubia DN 150, keď šachta má 160, sa potrubie napája do šachtového dna. V prípade potreby sa používajú redukcie, ak je priemer vstupného/výstupného potrubia odlišný od priemeru šachtového dna.
Ak sa chcete pripojiť ku kanalizácii a máte existujúcu žumpu, ktorá je asi cca 5 metrov od kanalizačnej prípojky, je možné to riešiť prierazom cez betónový plast, napojiť potrubie a následne šachtu a vyústenie do kanalizácie. Odporúča sa použiť potrubný systém KG a revíznu šachtu, ktorej typ bude závisieť od špecifických požiadaviek a hĺbky uloženia.
