Naklonená rovina je jedným zo šiestich základných jednoduchých strojov. Jej princíp je založený na znižovaní sily potrebnej na zdvihnutie objektu do určitej výšky, a to na úkor predĺženia dráhy, po ktorej sa objekt pohybuje. Tento jednoduchý, no efektívny princíp má rozsiahle využitie v rôznych oblastiach nášho života, od stavebníctva až po zábavný priemysel.
Naklonená rovina patrí k jednoduchým strojom, ktoré umožňujú pôsobiť menšou silou, ale nešetria prácu. Vykonaná práca je v oboch prípadoch rovnaká. Naklonená rovina umožňuje zdvihnúť ťažký predmet s menšou silou, než by bolo potrebné pri priamom zdvíhaní do rovnakej výšky. Je to preto, že namiesto prekonávania celej gravitačnej sily vertikálne, sa táto sila rozkladá na dve zložky.
Sila na naklonenej rovine sa mení so sklonom roviny. Keď sa toto deje, vtedy vlastne bojujete proti zjazdovej sile na naklonenej rovine. Na druhej strane ale naklonenú rovinu môžete použiť aj na ušetrenie sily - vzhľadom k ťahanému nákladu smerom nahor. Starí Egypťania tiež používali jednoduché stroje pred 4500 rokmi, aby preniesli 3 tony ťažké kvádre 150m až na vrchol Veľkej pyramídy v Gíze. S naklonenými rovinami ste už asi oboznámení od čias, keď ste museli na bicykli do kopca oveľa viac šliapnuť do pedálov.

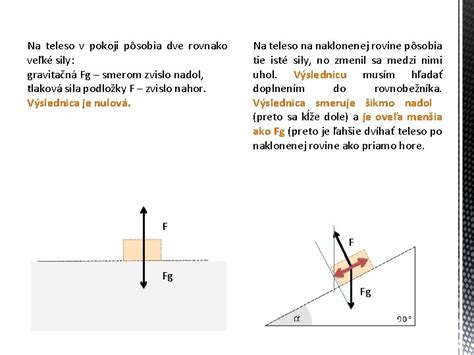

Analýza síl pôsobiacich na teleso na naklonenej rovine
Pri analýze pohybu telesa na naklonenej rovine je dôležité zohľadniť niekoľko síl:
- Tíhová sila (FG): Pôsobí smerom ku stredu Zeme. Matematicky sa delí na dve zložky: pohybovú a normálovú.
- Normálová sila (FN): Reakčná sila povrchu, ktorá pôsobí kolmo od povrchu na teleso. V prípade naklonenej roviny je táto sila zložkou pôvodnej tíhovej sily.
- Pohybová sila (Fp): Zložka tíhovej sily, ktorá je rovnobežná s naklonenou rovinou a spôsobuje pohyb telesa.
- Trecia sila (Ft): Sila pôsobiaca proti smeru pohybu, ktorá závisí od kvality stykových plôch a normálovej sily.
Zložka rovnobežná s naklonenou rovinou (F||): Táto zložka sily pôsobí pozdĺž naklonenej roviny a je menšia ako celková gravitačná sila. Práve túto zložku musíme prekonať, aby sme objekt vytiahli nahor. Zložka kolmá na naklonenú rovinu (F⊥): Táto zložka sily pôsobí kolmo na povrch naklonenej roviny a je kompenzovaná reakčnou silou povrchu.
Čím menší je uhol sklonu (α) naklonenej roviny, tým menšia je zložka sily rovnobežná s rovinou (F||), a teda tým menšia sila je potrebná na ťahanie objektu nahor. Na druhej strane, čím menší je uhol sklonu, tým dlhšia je dráha, ktorú musí objekt prejsť, aby dosiahol požadovanú výšku. Tento vzťah je vyjadrený princípom zachovania energie: práca vykonaná pri ťahaní objektu po naklonenej rovine je rovnaká ako práca vykonaná pri priamom zdvíhaní objektu do rovnakej výšky (za predpokladu zanedbania trenia).

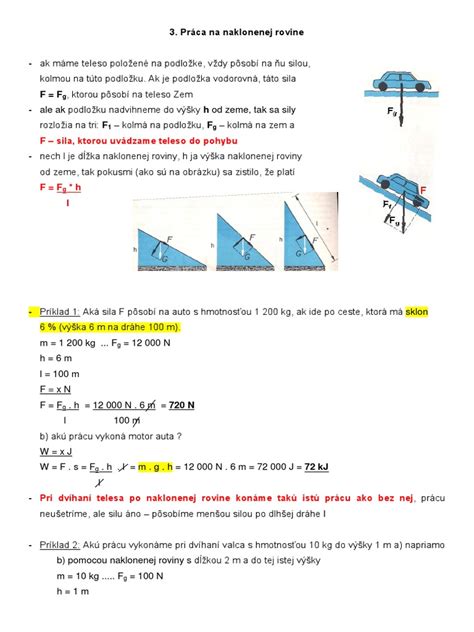

Vzorce a výpočty pre naklonenú rovinu
Pre naklonenú rovinu platia nasledujúce vzťahy (pri zanedbaní trenia):
- Sila potrebná na ťahanie objektu po naklonenej rovine: F = mg * sin(α), kde m je hmotnosť objektu, g je gravitačné zrýchlenie (približne 9,81 m/s²) a α je uhol sklonu naklonenej roviny.
- Práca vykonaná pri ťahaní objektu po naklonenej rovine: W = F * s, kde F je sila potrebná na ťahanie objektu a s je dĺžka naklonenej roviny.
- Výška, do ktorej sa objekt zdvihne: h = s * sin(α), kde s je dĺžka naklonenej roviny a α je uhol sklonu.
V reálnych situáciách je potrebné zohľadniť aj trenie medzi objektom a povrchom naklonenej roviny. Sila trenia pôsobí proti smeru pohybu a zvyšuje silu potrebnú na ťahanie objektu. Trecí sila (Ft) pôsobí proti smeru pohybu a zvyšuje silu potrebnú na ťahanie objektu. Vypočíta sa ako Ft = f * FN, kde f je súčiniteľ šmykového trenia a FN je normálová sila (v tomto prípade FN = mg * cos(α)).
Príklad výpočtu sily bez trenia
Na naklonenej rovine je kváder s hmotnosťou 5 kg. Naklonená rovina má sklon α = 30°. Aká sila je potrebná na vytiahnutie kvádra po naklonenej rovine (bez trenia)?
F = 5 kg * 9,81 m/s² * sin(30°) = 5 kg * 9,81 m/s² * 0,5 = 24,525 N.
Príklad výpočtu sily s trením
Na naklonenej rovine je kváder s hmotnosťou 5 kg. Naklonená rovina má sklon α = 30° a súčiniteľ šmykového trenia f = 0,35. Aká sila je potrebná na vytiahnutie kvádra po naklonenej rovine?
- Vypočítame zložku gravitačnej sily rovnobežnú s naklonenou rovinou: F|| = mg * sin(α) = 5 kg * 9,81 m/s² * sin(30°) = 24,525 N.
- Vypočítame zložku gravitačnej sily kolmú na naklonenú rovinu: F⊥ = mg * cos(α) = 5 kg * 9,81 m/s² * cos(30°) = 42,48 N.
- Vypočítame silu trenia: Ft = f * FN = 0,35 * 42,48 N = 14,87 N.
- Vypočítame celkovú silu potrebnú na vytiahnutie kvádra: F = F|| + Ft = 24,525 N + 14,87 N = 39,395 N.
Naklonené roviny - Úvod do fyziky
Príklad výpočtu dráhy do zastavenia
Teleso tvaru kvádra sa pohybuje po vodorovnej rovine a z nej prejde na naklonenú rovinu rýchlosťou 10 m/s. Uhol sklonu naklonenej roviny je 30°. Určte vzdialenosť, ktorú teleso po naklonenej rovine prejde až do zastavenia. V tomto príklade má výjsť 5 metrov.
Pre výpočet zrýchlenia môžeme použiť vzorec: a = g * sin(α), kde g je gravitačné zrýchlenie (približne 9,81 m/s²) a α je uhol sklonu naklonenej roviny.
a = 9,81 m/s² * sin(30°) = 9,81 m/s² * 0,5 = 4,905 m/s².
Pre výpočet vzdialenosti, ktorú teleso prejde až do zastavenia (konečná rýchlosť v = 0), môžeme použiť vzorec pre rovnomerný spomalený pohyb: v² = v₀² + 2as, kde v je konečná rýchlosť, v₀ je počiatočná rýchlosť, a je zrýchlenie (v tomto prípade záporné, pretože ide o spomalenie) a s je prejdená dráha.
0² = (10 m/s)² + 2 * (-4,905 m/s²) * s
0 = 100 - 9,81s
9,81s = 100
s = 100 / 9,81 ≈ 10,19 m.
Poznámka: Výsledok v zadaní (5 metrov) sa nezhoduje s výpočtom. Je možné, že v zadaní je buď iná počiatočná rýchlosť, uhol, alebo sa zohľadňuje trenie, ktoré v prvom výpočte zrýchlenia nebolo zahrnuté. Ak by sme chceli dosiahnuť výsledok 5 metrov, zrýchlenie by muselo byť väčšie, alebo počiatočná rýchlosť menšia. Napríklad, ak by bolo zrýchlenie a = 10 m/s², potom by dráha s = 5 m. Ak by sme zohľadnili trenie, zrýchlenie by bolo menšie a dráha by bola kratšia.

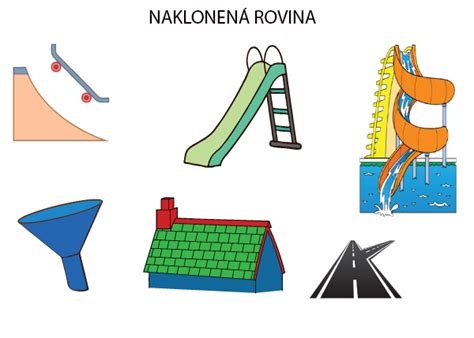

Využitie naklonenej roviny v praxi
Naklonená rovina sa využíva v mnohých oblastiach, kde je potrebné prekonávať výškové rozdiely s menšou námahou. Medzi najčastejšie príklady patria:
- Rampy: Používajú sa pri vstupe do budov, na nakladanie a vykladanie tovaru, alebo v skateparkoch.
- Cesty a železnice: Často využívajú naklonené roviny na prekonávanie kopcov a horských prekážok. Namiesto priameho stúpania sa cesty a železnice vinú po svahu, čím znižujú uhol stúpania a umožňujú vozidlám ľahšie prekonávať výškový rozdiel.
- Šmýkačky: Zábavné naklonené roviny umožňujú deťom a dospelým bezpečne a rýchlo kĺzať z výšky nadol.
- Klin: Dvojica naklonených rovín spojených chrbtami, používa sa na rozdeľovanie objektov, dvíhanie ťažkých predmetov, alebo zaisťovanie polohy (sekera, nôž, dláto).
- Skrutka: Naklonená rovina navinutá okolo valca, umožňuje spájanie materiálov, dvíhanie ťažkých predmetov, alebo premenu rotačného pohybu na lineárny.
- Sklady sypkého materiálu: Sypaný materiál sa uskladňuje v skladoch na kopách tvaru kužeľa, čo je forma naklonenej roviny.
Simulačný paradox: Dvojkužeľ a naklonená rovina
Tento pokus, či už v drevenom alebo kovovom vyhotovení, bol v prvej polovici 18. storočia súčasťou väčšiny fyzikálnych kabinetov. No zároveň sa s ním spája už Archimedes, takže je známy viac ako dvadsať storočí a neustále nás dokáže fascinovať.
Ako na to:
- Z tvrdého papiera vystrihneme kruh s priemerom papiera, ktorého šírka je štandardne 21 cm. Kruh rozstrihneme na polovice a zrolujeme ich do dvoch kužeľov. Tie zlepíme k sebe podstavami pomocou lepiacej pásky, čím vytvoríme dvojitý kužeľ. Vyrobiť kužeľ z tvrdého papiera, aby sa zachovali jeho rovné steny a nedošlo k nerovnostiam, môže byť náročné. Preto možno použiť na výrobu dvojkužeľa polystyrénové kužele, ktoré jednoducho zlepíme podstavami dokopy.
- Pravítka na jednom konci zlepíme dokopy lepiacou páskou tak, aby sme z nich vytvorili rozchádzajúce sa koľajnice.
- Na koľajnice najskôr položíme kartónovú rolku, pričom sa môžeme presvedčiť, že máme pred sebou naozaj naklonenú rovinu. Rolka sa pohne smerom dolu.
- Potom na koľajnice položíme dvojkužeľ. V tomto okamihu môžeme pozorovať jednu z troch možností: kužeľ sa bude pohybovať nadol; zostane stáť alebo rozbehne sa nahor. Poslednou je úkaz, ktorý chceme pozorovať. Ak namiesto toho pozorujeme prvé dve, potrebujeme pokus upraviť, a to nastavením rozchodu koľajníc tak, že posunieme nezlepené konce pravítok ďalej od seba. Prípadne ešte môžeme zmenšiť naklonenie roviny výmenou podložiek pod koľajnicami za nižšie.
Z pohľadu energie sa všetky telesá v prírode snažia zaujať polohu s najnižšou energiou, teda miesto s čo najnižšie položeným ťažiskom. Valec nám svojim pohybom ukazuje, ktorým smerom je naklonená rovina uložená a ktorý smer je pre nás smer dolu. Pri pohybe klasického valca po naklonenej rovine jeho ťažisko klesá. To znamená, že sa pohybuje v smere pôsobenia súčtu tiažovej sily a sily odporu podložky, teda dolu po naklonenej rovine. Ak sme správne nastavili rozchod koľajníc a sklon stien kužeľa, bude kužeľ paradoxne smerovať po naklonenej rovine nahor. Pri dvojkuželi budeme pozorovať to isté, len v opačnom smere. Sklon stien kužeľa a rozchod koľajníc nám zabezpečia, že aj keď sa dvojkužeľ pohne nahor, jeho ťažisko vo výsledku poklesne.
Zložitejšie aplikácie a súvislosti
Okrem základných príkladov sa princíp naklonenej roviny a súvisiace fyzikálne zákony uplatňujú aj v zložitejších situáciách:
- Dve telesá na naklonenej rovine: Dve telesá o hmotnostiach m1 a m2 sú upevnené cez kladku na naklonenej rovine. V tomto prípade je potrebné zohľadniť gravitačné sily pôsobiace na obe telesá, uhol sklonu naklonenej roviny, trenie a tiež silu napätia v lanku.
- Zrážky telies: Príklady demonštrujú zákon zachovania hybnosti a energie pri zrážkach telies. V závislosti od typu zrážky (pružná, nepružná) sa energia môže, alebo nemusí zachovať.
- Pohyb na ľade: Chlapec s hmotnosťou 60 kg stojí na korčuliach na hladkom ľade. Tento príklad zdôrazňuje význam malého trenia pri pohybe. Na hladkom ľade je trenie minimálne, čo umožňuje ľahký pohyb s malou silou.
- Pohyb lietadla: Lietadlo s hmotnosťou 12 t má rýchlosť 252 km.h-1. Motory pôsobia na lietadlo celkovou ťahovou silou 20 kN. 30% tejto sily pripadá na prekonanie trenia a odporu vzduchu. Tento príklad ukazuje komplexnosť pohybu lietadla, kde je potrebné zohľadniť ťah motorov, odpor vzduchu, gravitačnú silu a vztlak.
