Technický výkres je mimoriadne dôležitou súčasťou každej technickej dokumentácie. V porovnaní s inými výrazovými prostriedkami sústreďuje na pomerne malej ploche neobyčajne veľké množstvo informácií o tvare, veľkosti a mnohých ďalších vlastnostiach zobrazovaného predmetu alebo zariadenia. Technický výkres je najdôležitejší dorozumievací prostriedok medzi konštruktérom a výrobou bez ohľadu na odbor, jeho pôvodu alebo použitie. Je nositeľom technickej myšlienky a obsahuje všetky potrebné údaje pre výrobu súčiastky alebo zariadenia. Predpisuje tvar a rozmery, ale aj druh materiálu, povolené odchýlky rozmerov a pod. Za presnosť a správnosť údajov, ktoré sú uvedené na výkrese, zodpovedá konštrukcia.

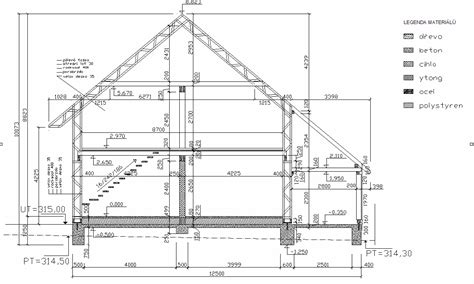

Definícia a účel zvislých rezov
Rez je zobrazenie predmetu pretnutého myslenou (obvykle rovinou) plochou rezu premietaného na priemetňu rovnobežnú s plochou rezu. Rez sa používa na zobrazenie vnútorných priestorov objektu na stavebnom výkrese. Objekt sa otvára mysleným rezom tak, aby vznikol pohľad do vnútorných priestorov. Aby sa zachytila priestorová členitosť objektu a priestorové usporiadanie konštrukcií v objekte, musí sa budova otvárať tak vodorovnými, ako aj zvislými myslenými rezmi.
Pri zvislom reze je myslená plocha rezu kolmá k vodorovnej priemetni (k pôdorysni). Zvislé rezy objasňujú výškové pomery, tvar a nadväznosti konštrukcií po výške objektu. Celkové zvislé rezy objektom označujeme priebežne pre celý objekt. V stavebníctve sú rezy často označované ako zvislý rez budovou alebo konštrukciou, teda rez vytvorený pretínajúcou rovinou. Pri vytváraní stavebných výkresov sa rezy bežne nazývajú označeniami ako „Rezd 1-1“, „Rezd 2-2“.
Výkresy zvislých rezov stavieb sú neoddeliteľnou súčasťou projektovej dokumentácie a zohrávajú kľúčovú úlohu v procese stavebného konania. Slúžia nielen na vybavenie územného rozhodnutia a stavebného povolenia, ale aj ako podklad pre samotnú výstavbu. Zvislé rezy objasňujú výškové pomery, tvar a nadväznosti konštrukcií po výške objektu. Bez znalosti výšok totiž nemožno spočítať objem muriva v m³, potrebný počet tvárnic, priečok alebo množstvo malty a lepidla.

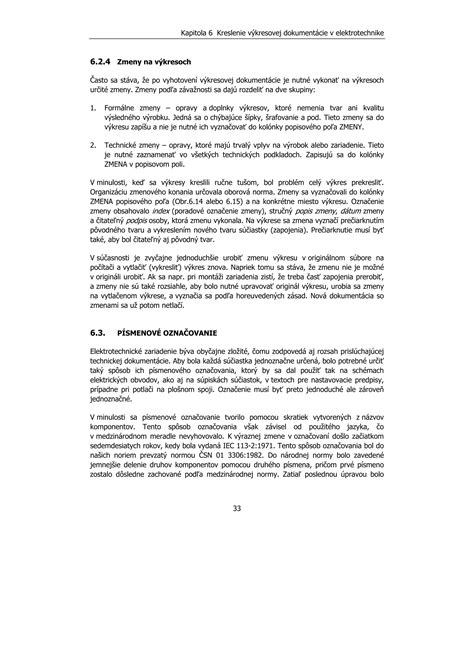

Štandardizácia a označovanie rezov
Vývoj a štandardizácia v kreslení stavebných konštrukcií si vyžiadali zmeny a prijatie STN 01 3420 Výkresy pozemných stavieb. Spoločné požiadavky na výkresy pozemných stavieb sú zamerané na harmonizáciu grafického spracovania výkresov podľa medzinárodných štandardov. Táto norma stanovuje všeobecne platné požiadavky na úpravu a výkresovej dokumentácie v stavebníctve a zásady kreslenia výkresov. Definuje používanie konkrétnych typov čiar na konkrétne použitie v obrázku, charakterizuje grafické postupy platné v súčasnosti. Jednotlivé čiary majú určený základný zmysel - popisnosť, pomocnú funkčnú, doplňujúcu funkciu a definujú konštrukciu, konštrukčný prvok či zabudovanú konštrukciu.
Poloha (priebeh) myslenej roviny rezu sa zakresľuje hrubými úsečkami, nakreslenými z vonkajšej strany obrazu, prípadne aj vnútri obrazu. Úsečky nesmú pretínať vonkajší obrys alebo hrany obrazu. Na označovanie rezov sa používajú písmená veľkej abecedy alebo arabské číslice, prípadne ich kombinácie (napr. A1, A2, B1, B2, ...). Pri označovaní písmenami veľkej abecedy sa nesmú používať písmená I, O, Q, R, X. Všeobecné zásady na vyhotovovanie rezov a prierezov pre všetky druhy technických výkresov (strojníckych, elektrotechnických, v stavebníctve a pod.) určujú medzinárodné normy STN ISO 128-40, STN ISO 128-44 a STN ISO 128-50.
Rozdiel medzi rezom a prierezom
Aby sa dali pri zložitejších súčiastkach, najmä dutých, zobraziť neviditeľné hrany a obrysy, kreslíme ich v reze alebo priereze. Rez znázorňuje tie obrysy, ktoré ležia v rovine rezu a za rovinou rezu. Prierez znázorňuje len tie obrysy predmetu, ktoré ležia v rovine rezu. Prierezy sa používajú namiesto rezov v tých prípadoch, keď nie je potrebné zobraziť obrysy a hrany predmetu, ktoré ležia za rovinou rezu.
Typy stavebných výkresov a ich vzájomné vzťahy
V stavebníctve je dôležité mať presné a detailné výkresy a rezy, ktoré slúžia ako základný komunikačný nástroj medzi architektmi, inžiniermi a stavebnými pracovníkmi. Tieto dokumenty obsahujú všetky potrebné informácie na realizáciu stavby, od rozmerov a polohy konštrukcií až po použité materiály a technológie. Medzi základné typy patria:
- Náčrt (škica): Je nakreslený voľnou rukou (nemusí byť v mierke).
- Originál (základný výkres alebo matrica): Je výkres, ktorý podáva súčasne platnú informáciu alebo údaje a je na ňom zaznamenaná posledná zmena.
- Výkres zostavy: Určuje spôsob, akým sa majú jednotlivé časti alebo súčiastky zostaviť vo funkčný celok.
- Výkres podzostavy: Používa sa pri zariadeniach, ktoré sa skladajú z niekoľkých samostatných funkčných celkov.
- Výkres súčiastky: Znázorňuje jednotlivú súčiastku, ktorá nemôže byť ďalej rozložená.
- Výrobný výkres: Výkres, obyčajne zhotovený na základe konštrukčných údajov.
- Tabuľkový výkres: Znázorňuje súčiastky s podobnými tvarmi, ale s rôznymi charakteristickými znakmi.
- Obrysový výkres: Udáva vonkajšiu obrysovú obalovú plochu, celkové rozmery a hmotnosť zariadenia.
- Výkres pripojenia: Podáva informácie pre montáž a spojenie dvoch alebo viacerých častí.
- Súpis položiek: Je úplný zoznam položiek, ktoré vytvárajú zostavu (alebo podzostavu).
- Pôdorysy: Zobrazujú horizontálny rez budovou a poskytujú informácie o rozložení miestností, rozmeroch a umiestnení dverí a okien. Obrys konštrukcií, ktorými rez prechádza, sa kreslí silnými čarami.
- Rezy: Vertikálne rezy budovou, ktoré ukazujú vnútornú štruktúru, výškové úrovne a konštrukčné detaily.
- Pohľady: Zobrazenie budovy zvonku, zobrazujú vonkajší vzhľad budovy z rôznych strán.
- Situácia: Zobrazuje umiestnenie domu na pozemku, terénne úpravy a hlavne vzdialenosti od plotu a ďalších stavieb.
- Detail: Veľmi podrobné zakreslenie spojov medzi konštrukciami, často v merítku 1:10.
Ako správne čítať kladačské plány? | Ytong
Vodorovný rez (pôdorys)
Pri vodorovnom reze je myslená plocha rezu rovnobežná s vodorovnou priemetňou. Na výkresoch v stavebníctve sa pre vodorovný rez stavebným objektom obvykle používa názov pôdorys. V tomto vodorovnom reze je možné zobrazovať aj prvky (konštrukcie) nad myslenou plochou rezu. Vodorovné rezy zachytávajú pôdorysné členenie, tvar a nadväznosti priestorov, konštrukcií vo vodorovnom smere. Rovina vodorovného rezu sa zalamuje spravidla len v prípadoch, keď sa podlažie objektu zobrazuje jedným pôdorysom a rovina vodorovného rezu sa spravidla vedie v 1/3 výšky zobrazovaného podlažia. Pôdorysy jednotlivých podlaží možno označiť aj popisom (napr. 1. nadzemné podlažie) a pôdorysy jednotlivých úrovní v rámci jedného podlažia sa označia popisom (napr. pôdorys na kóte +5,600).

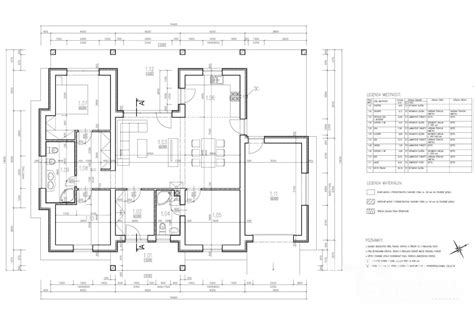

Na obrázku je zobrazený typický výkres pôdorysu rodinného domu. V ľavej časti výkresu je podrobne rozkreslený pôdorys, vpravo hore nájdeme legendu materiálov, čo je v podstate zoznam použitých materiálov graficky rozlíšených podľa typu šrafy. Pod legendou materiálov je tabuľka miestností, ktorá obsahuje názov miestnosti, jej plochu, druh podlahy, povrchovú úpravu stien a stropu.
Dôležitosť presnosti a zrozumiteľnosti
Technický výkres je veľmi dôležitou súčasťou technickej dokumentácie. V porovnaní s inými výrazovými prostriedkami sústreďuje na pomerne malej ploche neobyčajne veľké množstvo informácií o tvare, veľkosti a mnohých ďalších vlastnostiach zobrazovaného predmetu alebo zariadenia. Architektonické výkresy sú základom každej úspešnej stavby a prestavby. Cesta k dokončenému projektu začína podrobnou zostavou výkresov architektonického plánu. Architektonický výkres je náčrt, plán, schéma alebo diagram, ktorý komunikuje podrobné informácie o budove.
Značky a symboly: Univerzálny jazyk stavebníctva

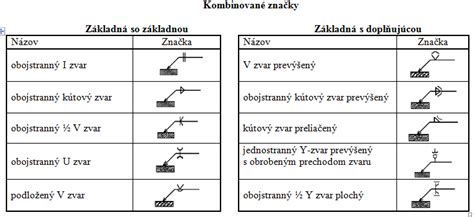

Technické výkresy obsahujú symboly, značky a vysvetlivky. Technický výkres je plný značiek a symbolov, ktoré majú špecifický význam a môžu sa líšiť podľa potrieb konkrétnych inžinierskych odborov. Značky a symboly sa používajú na označenie materiálov, rozmerov, tolerancií či povrchových úprav. Aby boli tieto symboly zrozumiteľné, súčasťou technických výkresov sú vysvetlivky, ktoré objasňujú význam jednotlivých symbolov. Vysvetlivky sa obvykle nachádzajú pri spodnom okraji papiera alebo na pravej strane výkresu.
Konkrétne príklady značenia v praxi
- Miestnosti: Tabuľka obsahuje popis jednotlivých miestností (číslo, názov, plochu, použitú podlahu, prípadne ďalšie doplňujúce údaje).
- Legenda materiálov: Obsahuje šrafy s popisom použitých materiálov pre konštrukcie stien.
- Rozpiska: Slúži pre orientáciu medzi výkresmi a projektmi.
- Kóty: Vymedzujú vzdialenosti jednotlivých konštrukcií, najčastejšie v milimetroch.
- Výškové kóty: V každom podlaží sa nachádza aspoň jedna výšková kóta v metroch. Hlavná úroveň podlahy v prízemí má výšku ±0,000 m, ostatné výšky sa od nej odvodzujú.
- Okná: Obrys okna sa značí silne. Parapet a zasklenie tence. Kóta okna nad kótovacou čiarou určuje jeho šírku, pod čarou je výška samotného okenného otvoru a v zátvorke výška parapetu.
- Dvere: Krídlo dverí je značené tenkou čiarou smerom, ktorým sa dvere otvárajú. Oblúčik značí priestor, kudy sa budú dvere pohybovať. Šírka priechodu dvermi sa značí nad kótovacou čiarou v osi dverí.
- Schodiská: Značia sa v pôdoryse tence. Časť schodov, ktorá je zakreslená nad rovinou pôdorysu, je potom čerchovane s dvoma čiarami. Uprostred schodiska je výstupná čiara so šípkou v smere stúpania, nad ňou je kóta s počtom stupňov, výškou stupňa a dĺžkou stupňa.
- Komínové prieduchy: Značia sa podľa typu paliva preškrtnutým krúžkom alebo štvorčekom.
- Obklad: Značí sa veľmi silnou čerchovanou čiarou tesne popri stene. Výšku obkladu značí kóta v zátvorke.
Projektová dokumentácia a jej obsah
Obsah projektovej dokumentácie predkladanej pri stavebnom konaní stanovuje § 9 vyhlášky č. 453/2000 Z. z. Táto dokumentácia musí obsahovať:
- Stavebné výkresy stavby, z ktorých je zrejmý doterajší a navrhovaný stav, predovšetkým pôdorysy, rezy a pohľady (v mierke spravidla 1:100).
- Jednotlivé druhy konštrukcií a častí stavby (napr. základy, nosné konštrukcie, schodištia, obvodový plášť, strešné konštrukcie, komíny).
- Polohové a výškové usporiadanie stavby a všetkých jej priestorov s presným vyznačením funkčného určenia.
- Schematické vyznačenie vnútorných rozvodov a inštalácií (napr. zdravotechnické vrátane požiarneho vodovodu, silnoprúdové, slaboprúdové, plynové, teplovodné).
- Technické zariadenia (napr. výťah alebo strojovňa vzduchotechniky).
Okrem toho obsahuje projektová dokumentácia aj projekty súvisiace s hlavným projektom rodinného domu, ako sú:
- Konštrukčný projekt: Technický popis ku konštrukčnému projektu, konštrukčná schéma v mierke 1:100, súpis oceľových prvkov, výkresy armovacích výstuží, výkresy statiky, prevádzacie výkresy prvkov a detailov konštrukcie v mierke 1:20 alebo 1:25.
- Projekt vnútorných inštalácií: Vody, kanalizácie, ústredného kúrenia a plynu. Technické popisy a výkresy všetkých prvkov inštalácie, ich umiestenia v dome, pôdorysy a náhľady (pre každú inštaláciu samostatne) v mierke 1:100. Schéma zapojenia vodomeru a plynomeru.
- Projekt vnútornej elektrickej inštalácie: Technický popis elektrickej inštalácie a hromozvodu, schéma elektrickej inštalácie, výkresy prvkov elektrickej inštalácie a hromozvodu na pôdorysoch v mierke 1:100.
Technické výkresy v digitálnej ére
Moderné technológie výrazne zjednodušili proces tvorby technických výkresov. Dnes sa na tento účel využívajú špecializované programy, ako sú AutoCAD, SolidWorks alebo SketchUp. Programy pre tvorbu technických výkresov umožňujú kresliť s vysokou presnosťou a zabezpečujú, aby sa technické výkresy značky exportovali vo formáte vhodnom pre tlač. Technické výkresy v PDF sa jednoducho zdieľajú a tento formát je najlepší na tlač technických výkresov. Výhody programov na technické kreslenie sú najmä rýchle úpravy nákresov a možnosť vytvárať rôzne verzie technických výkresov. Tie ocenia najmä inžinieri, ktorí pracujú na veľkých projektoch.
Používanie rôznych grafických počítačových programov na znázornenie plánovaných činností v rámci stavebných konštrukcií môže niekedy viesť k určitému rozporu s platnou normou. Programy majú viaceré úkony preddefinované a nie je úlohou projektanta tieto veci meniť. Preto treba aj pri používaní PC na projektovanie postupovať tak, aby boli výkresy jednoznačné, zrozumiteľné a aby bolo podľa nich aj dielo realizovateľné.
BIM (Building Information Modeling) v stavebníctve
BIM predstavuje moderný prístup k projektovaniu a správe stavieb, ktorý umožňuje vytvárať digitálne modely budov s rozsiahlymi informáciami o všetkých jej prvkoch. Využitie BIM pri murárskych prácach zahŕňa vyhľadávanie digitálnych výkresov, rezov a detailov konštrukcie v zdieľanom modeli, identifikáciu potrebných vrstiev, rozmerov a technických údajov pre založenie a murovanie stien, ako aj využitie výkazov materiálov z BIM databázy na prípravu zásob, kontrolu spotreby a evidenciu dodávok.
BIM umožňuje sledovať digitálny harmonogram v prostredí BIM 4D a priradiť vlastné pracovné úkony k zodpovedajúcim prvkom modelu. Taktiež umožňuje zaznamenať priebeh prác, odpracovaný čas a spotrebu materiálu do vopred určenej digitálnej šablóny alebo mobilnej aplikácie pre BIM/CDE.
Ako správne čítať kladačské plány? | Ytong
Priečne rezy v interiérovom dizajne
Technické výkresy zohrávajú v interiérovom dizajne kľúčovú úlohu, pretože umožňujú detailne zachytiť priestorové riešenia, rozmery a funkčné vzťahy. Slúžia ako spoľahlivý komunikačný nástroj medzi dizajnérom, klientom a remeselníkmi. Vďaka nim je možné presne naplánovať umiestnenie nábytku, priečok aj technických zariadení. Zohľadňujú pritom ergonómiu, materiály a dispozičné podmienky, čím minimalizujú riziko chýb pri realizácii. Kvalitne vypracovaná dokumentácia zahŕňa pôdorysy, rezy, pohľady a detaily zložitejších prvkov.
Ako interiérový dizajnér vnímam pôdorys a dispozičný návrh ako kľúčové prvky interiérového dizajnu, ktoré určujú funkčnosť a estetiku každého priestoru. Pôdorys nám poskytuje prehľad o usporiadaní miestností a zón, zatiaľ čo v dispozičnom návrhu sa zameriavame na optimálne rozloženie nábytku a vybavenia v priestore, aby sme zabezpečili plynulý pohyb a logické prepojenie funkčných oblastí. Kvalitný pôdorys a dispozičný návrh idú ruka v ruke a tvoria prvý technický výkres, s ktorým začíname tvoriť interiérový dizajn a komunikovať ho s klientom. Pri tvorbe návrhu kladieme dôraz na ergonómiu, technické riešenia, vizuálnu harmóniu a bezpečnosť, pričom vždy hľadáme rovnováhu medzi estetikou a praktickým využitím priestoru.
Význam rôznych typov technických výkresov v interiéri
Technické výkresy sú praktickým podkladom pre realizáciu. Remeselníkom dávajú presné informácie o rozmeroch, umiestnení prvkov a nadväznostiach (nábytok, svietidlá, elektroinštalácia, voda/odpad, kladačský plán).
- Návrh osvetlenia: Technický výkres presne zachytáva polohu a typ svietidiel, vrátane umiestnenia elektroinštalačných bodov. Dobre navrhnuté osvetlenie zvýrazní dizajnové prvky a zabezpečí pohodlné, efektívne využitie interiéru.
- Elektroinštalácia: Technický výkres obsahuje presné pozície zásuviek a vypínačov, polohy svietidiel, rozdelenie svetelných okruhov a prívodné káble pre LED podsvietenie nábytku, zrkadiel, SDK podhľadov alebo nik.
- Voda a odpad: V rámci interiérového dizajnu zakresľujeme pozície vody a odpadu v navrhovaných miestnostiach (napríklad kúpeľňa, kuchyňa), aby ste presne vedeli, kam potiahnuť tieto rozvody.
- Kladačský plán: Detailný návod na rozloženie obkladov na stenách a podlahe, vrátane vzorov a farebných kombinácií. Správne vypracovaný plán maximalizuje estetickú hodnotu, minimalizuje odpad a zabezpečuje logický postup pri montáži.
- Nábytok na mieru: Technický výkres nábytku slúži ako základný podklad na prezentáciu navrhnutého produktu a vypracovanie cenovej ponuky. Obsahuje základné rozmery, typ materiálu a 3D pohľady.
- Zoznam produktov a materiálov: Podrobný zoznam všetkých navrhnutých produktov a materiálov spolu s dôležitými údajmi, ako sú názov produktu, odkaz na webovú stránku alebo kontakt na dodávateľa.
