V oblasti výrobného inžinierstva je vyrezávanie otvorov v plechoch rutinnou, no kritickou operáciou. Vyskytuje sa vo všetkom od automobilových zostáv cez letecké konštrukcie až po predmety každodennej potreby, ako sú potrubia pre ventilačné systémy. Cieľ ide nad rámec jednoduchého vytvorenia otvoru; zahŕňa dosiahnutie presných rozmerov, zachovanie štrukturálnej integrity plechu a minimalizáciu defektov, ako sú praskliny alebo nerovné hrany. Rôzne kovy - oceľ, hliník, nehrdzavejúce ocele - spolu s rôznymi hrúbkami vyžadujú špecifické prístupy k riešeniu problémov, ako je hromadenie tepla alebo deformácia materiálu.
Otvory slúžia praktickým účelom: poskytujú upevňovacie body pre spojovacie prvky, dráhy pre káble alebo kvapaliny alebo spôsoby, ako odľahčiť komponenty bez zníženia pevnosti. Napríklad pri výrobe automobilov umožňujú otvory v paneloch karosérie zváranie alebo skrutkovanie podzostáv, zatiaľ čo v krytoch elektroniky zabezpečujú prúdenie vzduchu, aby sa zabránilo prehrievaniu. Výber nesprávnej techniky môže viesť k plytvaniu materiálom, prepracovaniu alebo poruchám v praxi, ako je vidieť v prípadoch, keď tepelné deformácie oslabujú súčiastky pod zaťažením. Štúdie z technických časopisov zdôrazňujú, ako sa metódy vyvinuli.
Tradičné mechanické procesy, ako je vŕtanie, zostávajú spoľahlivé, ale inovácie v laserových aplikáciách alebo dierovaní s pomocou plynu riešia obmedzenia rýchlosti a presnosti modernej výroby. Predstavte si scenár vo veľkoobjemovom závode, ktorý vyrába serverové stojany z tenkých oceľových plechov; neefektívne rezanie otvorov by mohlo spôsobiť zahltenie linky, čo by zvýšilo náklady. Naopak, optimalizované procesy zvyšujú priepustnosť a kvalitu. Táto diskusia vychádza z výskumu, ktorý skúma prípravu, techniky a faktory ovplyvňujúce výsledky.
Plechy sa pohybujú od ultratenkých fólií s hrúbkou pod 0,1 mm, používaných vo flexibilnej elektronike, až po robustné plechy s hrúbkou nad 10 mm v ťažkých strojoch. Hliníkové plechy, často s hrúbkou 1 - 3 mm pre poťahy lietadiel, dobre reagujú na procesy za studena, aby sa predišlo mäknutiu, zatiaľ čo hrubšia mäkká oceľ môže vyžadovať metódy založené na teple, ale ak sa s ňou neriadi, riskuje deformáciu. Výskum rozloženia napätia v hrubých oceliach rezaných laserom odhaľuje, ako rýchle chladenie vytvára zvyškové napätie okolo otvorov, čo môže viesť k únave materiálu v prostrediach s cyklickým zaťažením, ako sú mosty alebo vozidlá.

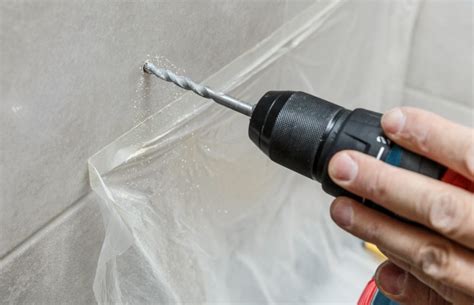

Nastavenie pracovného priestoru je nesmierne dôležité. Plech zaistite svorkami alebo upínacími prípravkami, aby ste predišli jeho posunutiu, ktoré by mohlo poškodiť zarovnanie. Stredy otvorov presne označte pomocou posuvných meradiel, razníkov alebo digitálnych šablón pre integráciu s CNC. Vo výrobnej dielni, ktorá vyrába kryty na mieru, pracovníci používajú laserové vodováhy na značenie, aby sa zabezpečilo zarovnanie otvorov na viacerých plechoch v stohovaných zostavách. Nástroje a vybavenie sa líšia podľa metódy, ale základné zahŕňajú meracie prístroje, rezacie nástroje a podporné pomôcky, ako sú chladiace kvapaliny alebo odsávacie systémy. Pri manuálnej práci drží obrobok pevný stolový zverák; v automatizovaných nastaveniach robotické ramená presne polohujú plechy. Vždy zohľadnite tolerancie - priemyselné normy môžu vyžadovať ±0,1 mm na priemere otvoru pre presné uloženie.
Základné techniky vŕtania otvorov do plechu
Vŕtanie

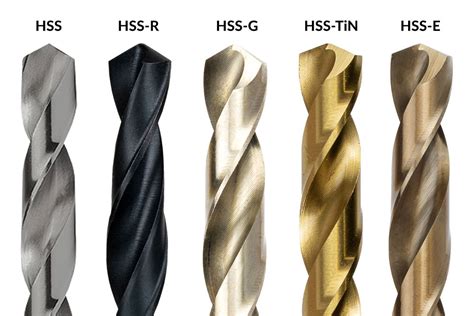

Vŕtanie zahŕňa otáčanie vrtáka, ktorým sa prevŕta materiál a odoberá sa v trieskach. Je vhodné pre domáce dielne alebo rozsiahle prevádzky, najmä na spracovanie okrúhlych otvorov, hoci špecializované vrtáky dokážu vytvoriť aj iné tvary. Štandardné špirálové vrtáky sú vhodné na mnoho úloh. Na 4 mm pozinkovanom oceľovom plechu pre strešné konzoly reže vrták HSS s povlakom pre odolnosť čisto, ak sa podáva konštantnou rýchlosťou. Továrne často používajú CNC vŕtačky pre série; u jedného dodávateľa automobilových dielov sa programovaním viacerých otvorov v držiakoch motora z 6 mm ocele dosiahla konzistentná hĺbka, pričom zaplavenie chladiacou kvapalinou zabránilo prehrievaniu a predĺžilo životnosť vrtáka na tisíce cyklov.
Pri väčších priemeroch sa stupňovité vŕtačky postupne zvyšujú. Operátori používajú ovládacie panely z 2 mm hliníka na zväčšenie počiatočných pilotných otvorov až na 25 mm, čím sa vyhýbajú výmene nástrojov a skracujú čas nastavenia. V časopiseckej štúdii o vŕtaní do nehrdzavejúcej ocele sa uvádza, že cykly vŕtania - postupné vŕtanie a vysúvanie na odstránenie nečistôt - minimalizujú tvorbu otrepov a tepla, čím sa zlepšuje povrchová úprava pre následné závitovanie v rámoch zdravotníckych zariadení. Hrubšie materiály, ako napríklad 12 mm uhlíková oceľ na základne strojov, využívajú jadrové vŕtačky alebo prstencové frézy, ktoré odstránia krúžok namiesto celej zátky, čím šetria energiu a čas. Lodenice to používajú na prípravu otvorov v trupových doskách a kombinujú to s magnetickými základnými vŕtačkami pre prácu na mieste.
Mazivá sú nevyhnutné; v prípade titánových plechov na protetiku syntetické kvapaliny znížili trenie a zabránili oderu v miestach, kde sa kov zvarí s vrtákom. Rýchlosť a posuv sú kľúčové - príliš vysoká rýchlosť roztaví mäkké kovy, ako je meď, príliš pomalá spôsobuje vibrácie. Pokyny odporúčajú 500 - 1 500 ot./min. pre ocele, upravované podľa priemeru. Pri prototypovaní elektroniky umožňujú ručné vŕtačky s variabilnými otáčkami jemné ovládanie pre jemné montáže dosiek plošných spojov v mosadzi s hrúbkou 0,5 mm. Chyby často pramenia z tupých vrtákov alebo zlého zarovnania; pravidelné ostrenie a vyrezávanie hrotov zabraňujú posunu. Automatizované systémy obsahujú senzory na detekciu opotrebenia, ako napríklad v závode na výrobu krytov spotrebičov, kde prediktívna údržba skracuje prestoje. Vŕtanie je prvou operáciou na obrábanie otvorov v plných materiáloch a priemer vŕtania je vo všeobecnosti menší ako 80 mm. Existujú dva spôsoby vŕtania: jedným je otáčanie vrtáka; druhým je rotácia obrobku. Chyby spôsobené týmito dvoma metódami vŕtania sú odlišné. V dôsledku štrukturálnych obmedzení je tuhosť v ohybe aj torzná tuhosť vrtáka nízka a zlé centrovanie vedie k nízkej presnosti vŕtania, ktorá vo všeobecnosti dosahuje iba IT9-IT11; drsnosť povrchu je tiež väčšia, Ra je všeobecne 50 ~ 12,5 μm; ale rýchlosť odstraňovania kovu pri vŕtaní je vysoká a účinnosť rezania je vysoká. Vŕtanie sa používa hlavne na obrábanie otvorov s nízkymi požiadavkami na kvalitu, ako sú otvory pre skrutky, spodné otvory závitov, olejové otvory atď. Vystružovanie je ďalšie spracovanie otvorov, ktoré boli vyvŕtané, odliate alebo kované, aby sa zväčšil priemer otvoru a zlepšila sa kvalita obrábania otvoru. Vystružovanie je možné použiť ako predspracovanie pred presným opracovaním otvorov alebo ako konečné spracovanie pre otvory s nižšími požiadavkami. V porovnaní s vŕtaním má vystružovanie nasledujúce vlastnosti:
- Výstružník má viac zubov (3 ~ 8 zubov) a dobré vedenie, vďaka čomu je rez stabilnejší.
- Výstružník nemá ostrie dláta a má dobré rezné podmienky.
- Prídavok na obrábanie je malý, drážka na triesky môže byť plytšia, jadro vrtáka môže byť hrubšie a telo nástroja má lepšiu pevnosť a tuhosť.
Presnosť vystružovania je vo všeobecnosti triedy IT11~IT10 a drsnosť povrchu Ra je 12,5~6,3μm. Vystružovanie sa bežne používa na obrábanie otvorov s priemerom menším ako . Okrem spracovania valcových otvorov je možné použiť rôzne špeciálne tvarované výstružníky (známe aj ako záhlbníky) na spracovanie rôznych zápustných otvorov a zápustných plochých koncových plôch. Vŕtanie je tradičná metóda na rezanie otvorov do nehrdzavejúcej ocele. Na presné vytváranie otvorov sa používajú špeciálne vrtáky určené do nehrdzavejúcej ocele.
Dierovanie
Dierovacie nožnice delia materiál pomocou tvarovaného nástroja pretlačovaného pôsobením tlaku, ideálne na opakovanú, vysokorýchlostnú výrobu rovnomerných otvorov. V dielňach na spracovanie plechu dominujú revolverové dierovacie lisy. V prípade počítačových skríň z ocele valcovanej za studena s hrúbkou 1,5 mm tieto stroje prispôsobujú nástroje na dierovanie polí otvorov - okrúhlych pre vetracie otvory, drážkovaných pre nastavenie - v priebehu niekoľkých sekúnd na diel. Nastavenie vôle, približne 0,1 - 0,2 mm na stranu, kontroluje kvalitu hrán; nesprávne medzery vedú k nadmernému otrepu alebo opotrebovaniu matrice, ako sa ukázalo u výrobcu nábytkového kovania, ktorý upravil pre plechy s hrúbkou 0,8 mm, aby predĺžil životnosť nástroja.
Dierovanie s pomocou plynu ponúka bezkontaktnú alternatívu pre krehké plechy. Experimenty s hliníkovými fóliami s hrúbkou 0,05 mm preukázali, že ultravysokotlakový dusík vytvára 3 mm otvory bez fyzickej deformácie, pričom z údajov o pevnosti v ťahu sa predpovedal požadovaný tlak. To je vhodné pre mikroelektroniku, kde tradičné dierovače môžu trhať tenké medené vrstvy v flexibilných obvodoch. Hydraulické systémy zvládajú ťažšie úlohy. Pri výrobe rámov nákladných vozidiel lisy vyrážajú 8 mm otvory do vysokopevnostných oceľových kanálov pomocou progresívnych nástrojov na viacstupňové tvárnenie. Výskum geometrie nástrojov ukazuje, že kužeľovité vôle znižujú zóny lomu, čo vedie k čistejším lomom v tvárnych materiáloch, ako je mosadz, pre vodovodné armatúry. Pri neokrúhlych tvaroch sa hrany orezávacími razníkmi orezávajú a vytvárajú kontúry. Spoločnosť zaoberajúca sa výrobou reklamných nápisov to používa na nepravidelné vetracie otvory v hliníkových paneloch, pričom pre presnosť kombinuje s CNC. Vrstvené kompozity, ako napríklad kovy vystužené vláknami v letectve, používajú špecializované razníky, aby sa zabránilo delaminácii, často s vákuovými prítlačnými zariadeniami. Výpočty síl usmerňujú nastavenie; prekročenie výťažnosti materiálu spôsobuje praskanie. V praxi monitorovanie tonáže lisu zabraňuje preťaženiu, ako v prípade preťaženia deformovaných plechov pri výrobe komponentov výťahu. Dierovanie zahŕňa použitie dierovacieho lisu na pretlačenie nástroja cez plech z nehrdzavejúcej ocele, čím sa vytvárajú otvory rôznych veľkostí. Táto metóda je najlepšia na efektívne vytváranie viacerých otvorov vo veľkých množstvách. Dierovanie je stále najrýchlejším spôsobom na vytvorenie okrúhlych otvorov vo veľkom objeme. Razník a matrica strihajú kov jedným ťahom. Vôľa medzi razníkom a matricou - zvyčajne 5 až 10 percent hrúbky - riadi kvalitu okrajov. Príliš tesná medzera a vzniknú praskliny. Príliš voľná medzera a lis sa zasekne. Pre malé otvory, ako sú nitovacie miesta s priemerom 1/4 palca v oceli valcovanej za studena s hrúbkou 16, stolový hydraulický razník vyrobí päťdesiat dielov za hodinu. Namažte razník ľahkým strojným olejom; razník dopadne čistý a matrica vydrží dlhšie.
Jedna dielňa na výrobu krytov používa nerezovú oceľ s hrúbkou 18 pre serverové stojany. Prešli na razník s karbidovým povlakom po tom, čo sa rýchlorezná oceľ opotrebovala každých 500 otvorov. Čas cyklu zostal rovnaký, ale náklady na nástroj na diel klesli o 60 percent. Väčšie otvory si vyžadujú iné nastavenie. 3-palcový vylamovací otvor v pozinkovanom potrubí s priemerom 14 začína vodiacim otvorom, potom sa cezň pretiahne prierazník. Plech sa musí podložiť preglejkou, aby sa zabránilo preliačeniu. Pri inštalácii HVAC posádky vyrezávajú otvory pre spätný vzduch týmto spôsobom na mieste. Akumulátorové hydraulické náradie dokončilo každý otvor za menej ako minútu a okraje stačili len rýchle opilovať, kým sa mriežka priskrutkovala. Na nepravidelné tvary sa používajú revolverové lisy alebo vlastné matrice. Dielňa na výrobu ovládacích panelov vyrezáva obdĺžnikové otvory pre spínače z hliníka s hrúbkou 12. Revolver sa nastaví na obdĺžnikový razník, vystrihne otvor a potom sa otočí pre ďalšiu veľkosť. Softvér na vkladanie balí dvadsať panelov na jeden hárok, čím sa znižuje odpad pod 8 percent.

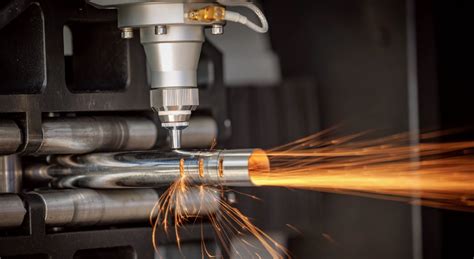

Laserové rezanie
Lasery sústreďujú energiu na odparovanie alebo tavenie dráh, čo umožňuje vytvárať zložité vzory bez opotrebovania nástroja. CO2 lasery sú vhodné pre hrubšie plechy. Simulácie rezania otvorov v 15 mm mäkkej oceli predpovedajú vrcholy napätia z tepelných gradientov, čo potvrdila röntgenová difrakcia a ukazuje zvyšky v ťahu, ktoré si vyžadujú žíhanie pri výrobe tlakových nádob. Pomocné plyny, ako je kyslík, urýchľujú rezanie uhlíkových ocelí, ale podporujú oxidáciu; preplachovanie dusíkom vedie k čistejším okrajom nehrdzavejúcej ocele pre zariadenia na spracovanie potravín. Vláknové lasery vynikajú v kovoch s ťažkou odrazivosťou, ako je meď. V rámoch solárnych panelov z 2 mm hliníka vyrezávajú montážne otvory s minimálnym množstvom trosky, čím optimalizujú dráhy, aby sa predišlo zbytočným pohybom a znížila sa spotreba energie. Výskum plánovania dráh kladie dôraz na postupnosť obrysov, aby sa predišlo neefektívnosti vnútorných otvorov, čím sa zvyšuje produktivita pri dávkovej výrobe krytov spotrebičov. Hybridné systémy kombinujú lasery s mechanickými pomôckami. Výrobcovia automobilových výfukov režú laserom príruby v predtvarovaných rúrkach, čím zabezpečujú rozhrania bez otrepov pri zváraní. Ladenie parametrov - frekvencia impulzov, zaostrenie lúča - riadi prívod tepla; príliš agresívne nastavenie zuhoľnatí okraje v tenkých rozchodoch. V prípade nehrdzavejúcej ocele porovnania hovoria v prospech vŕtania závitových otvorov v dôsledku laserom indukovaných mikrotrhlín, pretože štúdie austenitických akostí odhaľujú fázové zmeny, ktoré oslabujú závity pod krútiacim momentom. Rezanie laserom je populárna metóda na vytváranie otvorov v plechoch z nehrdzavejúcej ocele vrátane SS zlatý zrkadlový plech. Táto technika využíva vysokovýkonný laserový lúč na presné prerezanie materiálu, pričom ponúka vynikajúcu presnosť a minimálne tepelné skreslenie. Laser poskytuje mikrónovú presnosť. Vláknový laser s výkonom 2 kW reže otvory s priemerom 0,020 palca (0,020 palca) v medi s hrúbkou 0,040 palca (0,016 mm) s hĺbkou rezu 0,002 palca (0,002 palca). Plyn s podporou dusíka zabraňuje oxidácii. Elektronická firma používa sústavy chladičov - tisíce drobných otvorov na plech. Laser prepichuje, krúži a presúva sa na ďalšie miesto v milisekundách. Kvalita hrán spĺňa špecifikácie pre čisté priestory bez nutnosti sekundárnej úpravy.
Rezanie vodným lúčom
Vodné lúče poháňajú prúdy s obsahom abrazívnych látok, ktoré za studena erodujú materiál. Výrobcovia v leteckom priemysle režú titánové plechy s hrúbkou až 50 mm na priečky, čím zachovávajú vlastnosti nezmenené teplom - čo je rozhodujúce pre bezpečnosť letu. Granátové abrazíva pri tlaku 50 000 PSI zvládajú kontúry, ako napríklad v prototypoch lopatiek lodných vrtúľ, kde presnosť zabraňuje problémom s vyvážením. V porovnaní s lasermi, vodné lúče zaostávajú v rýchlosti, ale vynikajú v hrubých alebo teplo citlivých komínoch. Dielňa na výrobu lopatiek veterných turbín prešla na hybridné kompozitné materiály a kov, čím sa eliminovalo riziko delaminácie. Rezanie vodným lúčom využíva vysokotlakový prúd vody zmiešaný s abrazívnymi časticami na rezanie nehrdzavejúcej ocele. Táto metóda je účinná pri rezaní hrubých materiálov a dokáže spracovať plechy z nehrdzavejúcej ocele bez spôsobenia deformácie vyvolanej teplom. Pri stohovaných plechoch sa vodný lúč vyhýba teplu. Prúd s tlakom 60 000 PSI s granátovým abrazívom reže naraz päť vrstiev hliníka s hrúbkou 0,060 palca. Výrobca nábytku reže drážky pre káblové priechodky v paneloch stola. Vodný lúč sleduje dráhu CAD, zanecháva rez 0,035 palca a stohy do seba zapadajú s nulovou variáciou medzery.
Plazmové rezanie
Plazmové oblúky režú vodivo. Výrobcovia oceľových konštrukcií plazmou dierujú otvory v nosníkoch na skrutkovanie a následne ich brúsia pre dosiahnutie hladkosti mostných zostáv. Plazmové rezanie používa plazmový horák na rezanie plechov z nehrdzavejúcej ocele. Táto technika je ideálna na rýchle a efektívne rezanie hrubších materiálov. Plazma rýchlo reže hrubý plech. Ručné jednotky s prúdom 40 ampérov režú oceľ s hrúbkou 1/4 palca ako kartón. Použite kruhové vodidlo alebo jednoduchú šablónu z mastenca. Tlak vzduchu pri 65 PSI udržiava stabilný oblúk. Servis prívesov vyreže 4-palcové výfukové otvory v podlahových paneloch s hrúbkou 12. Upevnia oceľový krúžok ako vodidlo, raz ho obkreslia a otvor vypadne. Troska na spodnej strane sa zotrie lamelovým kotúčom.
Závitovanie
Závitovanie je proces obrábania, ktorý zahŕňa vytváranie vnútorných závitových otvorov v plechu a obrobkoch. Vo všeobecnosti sa závitovanie zvyčajne formuje do vopred vyrazeného, vyvŕtaného alebo vytlačeného otvoru pomocou vhodného nástroja. Vlastnosti závitov sú nevyhnutné na umožnenie montáže a zaistenia komponentov pomocou strojových skrutiek a skrutiek. Kedykoľvek si všimnete spojenie skrutky a svorníka, pravdepodobne je tam diera s vhodným závitom a závitom pre takúto aplikáciu. Proces závitovania využíva obrábací nástroj - závitník. Pozostáva zo skrutky, do ktorej sú opracované rovné alebo špirálové drážky, vďaka čomu je vhodná na vytváranie požadovaných vnútorných závitov. Rovnako ako mnoho iných procesov obrábania, závitovanie môže byť vykonávané manuálne pomocou závitového kľúča pripojeného k vŕtačke alebo sofistikovanejšiemu zariadeniu, ako je CNC stroj. Ten zaisťuje lepšiu presnosť a rozmerovú presnosť dielu, čo z neho robí vhodnejšiu metódu pre aplikácie s prísnymi špecifikáciami tolerancie.
Závitník vytvára trvalé závity, čo je kľúčové pre montáž menších dielov a komponentov pre vytvorenie väčšej konštrukcie. Zatiaľ čo ručné rezanie závitov sa môže ukázať ako efektívne a efektívne pre niekoľko otvorov, vŕtačka so závitom alebo vŕtačka zabudovaná do CNC stroja je efektívnejšia pre robustnejšie aplikácie, ktoré vyžadujú niekoľko otvorov. Navyše, vyššia presnosť, ktorú zaručuje, zaisťuje správne zaistenie, upevnenie a vytvorenie tesných spojov kovania kovových dielov. Preto, ako každý výrobný proces, dobrý výber nástroja je rozhodujúci pre úspech obrábania závitníkov.
Princípy fungovania závitovania
Závitovanie je proces obrábania, ktorý zahŕňa vytváranie vnútorných závitov v predvŕtanom otvore. Technika, ktorá by mohla nasledovať aj ručný postup, vytvára tieto vlákna v plnospektrálnych malých otvoroch. Pred nasadením závitníka do otvoru sa však uistite, že je obrobok správne zaistený a upnite ho, aby ste predišli zbytočným sporom počas závitovania. Zabezpečenie stability obrobku počas rezania závitov zvyšuje možnosť úspešného projektu rezania závitov. Závitník sa skladá z drážok alebo drážok pozdĺž jeho dĺžky, ktoré uľahčujú odvod triesok a vedú závitník do otvoru. Strojník vloží závitník do otvoru pod uhlom skrutkovice, ktorý sa nachádza medzi osou závitníka a reznou plochou. Nastavenie závitníka v tejto konfigurácii mu umožňuje lepší prístup pre lepšie obrábanie, pretože robí jemné rezy pozdĺž otvoru, čím vytvára vnútorné závitovanie. Preto, keď sa kohútik otáča, rezná hrana interaguje so stenami predvŕtaného otvoru, vytvára ostré rezy a odstraňuje kusy materiálu, čím vytvára závit. Proces je relatívne rovnaký, bez ohľadu na to, či je ovládaný manuálne alebo používa CNC stroj. Rezanie závitníka zahŕňa odstrihnutie materiálu, pričom drážky napomáhajú odvádzaniu sekania, zabraňujú upchávaniu sekania a podporujú účinné odpichovanie. Možno budete musieť zúžiť špičku závitníka, čím sa skráti celá dĺžka rezných zubov, čo umožní viacprechodové rezanie pri jednej otáčke.
Zaistite tiež správne mazanie, aby ste znížili opotrebovanie nástroja, trenie a znížili nárast teploty a zasekávanie - to všetko má za následok hladšie rezanie závitov a celkový zážitok z obrábania. Optimalizácia zarovnania závitníka s predvŕtaným otvorom je tiež zvykom prispôsobiť sa pri závitovaní, pretože zabraňuje zlomeniu závitníka a zabraňuje tvorbe defektných závitov.
Typy závitovania
Už sme naznačili, že závitovanie je možné vykonávať ručne alebo pomocou CNC stroja. Nižšie preskúmame dva druhy obrábania závitovaním.
Ručné závitovanie
Ako každý ručný výrobný proces zahŕňa použitie mechanického ručného nástroja, čo si vyžaduje zručnosť a odbornosť strojníka. Operácia začína upnutím obrobku, aby sa zabezpečilo, že zostane počas procesu na svojom mieste. Potom strojník vyberie správny závitník na základe faktorov, ako je zamýšľaná hĺbka, veľkosť a typ materiálu, ktorý najlepšie vyhovuje zamýšľanému závitu a aplikáciám. Potom sa závitník pripevní k príslušnému kľúču a k závitníku sa použije vhodná rezacia zmes, aby sa optimalizoval proces závitovania. Teraz, po pôsobení sily na kľúč a otáčanie, vedie k rezom, ktoré vytvoria vnútorné závity.
Závitovanie na CNC zariadení
Aj keď je ručné klepanie účinné, presnosť a presnosť nie je zaručená. To poskytuje závitovanie pomocou CNC stroja. Táto operácia zahŕba vytváranie vnútorných závitov v obrobku pomocou závitníka pripojeného k CNC stroju, ako je sústruh. Podobne ako pri ručnom závitovaní, proces začína zaistením obrobku v kuse. Strojník potom vloží závitník do revolverovej hlavy CNC (držiak nástroja). Operátor však musí mať prispôsobené CNC zariadenie požadovanými kódmi a programami, ktoré si proces závitovania vyžaduje. Preto CNC stroj riadi závitník, keď odstraňuje kusy materiálu, pričom vytvára vnútorné rezy v predvŕtanom otvore, keď vytvára zamýšľané závity. Hlavným rozdielom medzi oboma procesmi je automatizácia a nezávislosť, ktorú CNC stroj ponúka, čo z neho robí presnejšiu operáciu obrábania.
Výhody závitovania
Zatiaľ čo obrábanie závitníkov sa výslovne zameriava na vytváranie vnútorných závitových otvorov v kovových komponentoch, nižšie sú ďalšie výhody tohto procesu.
- Vysoká presnosť: Páskovanie vytvára závitové prvky s vysokou presnosťou, najmä tie, ktoré sú integrované do CNC strojov. Bez ohľadu na hĺbku závitu, stúpanie a priemer je tento proces obrábania schopný vytvárať konzistentné a vysokokvalitné závitové otvory s extrémnou presnosťou, vďaka čomu je vhodný pre aplikácie s prísnymi toleranciami, ako sú diely pre letecký a automobilový priemysel.
- Nákladová efektívnosť: Závitovanie je efektívnym prostriedkom na vytváranie vnútorných závitových prvkov, najmä v porovnaní s podobnými procesmi, ako je frézovanie závitov. Je to jednoduchá technika vhodná na výrobu nití v rôznych materiálových variantoch. Navyše je efektívne aj ručné rezanie závitov, čo je ešte nákladovo efektívnejší proces na vytváranie vysokokvalitných závitov.
- Rýchle a efektívne vytváranie vnútorných vlákien: Závitovanie je rýchly a vysoko efektívny proces obrábania, najmä pre malosériovú výrobu. Okrem toho je použitie techniky s vhodným CNC zariadením ideálne pre veľkoobjemové projekty. Preto je závitovanie účinným prostriedkom na rýchle uloženie vnútorných závitov.
- Vysoká všestrannosť: Závitovanie je vysoko všestranný proces, vhodný pre široké možnosti materiálov, vrátane plechov a ingotov. Táto technika je vhodná pre kovy a zliatiny, ako je hliník, oceľ, kompozity, plasty a dokonca aj drevo. Vďaka tomu je vhodný pre rôzne priemyselné aplikácie. Tiež sa hodí na závitovanie otvorov s rôznymi veľkosťami a konštrukčnými špecifikáciami.
- Malý materiálový odpad: Vo všeobecnosti procesy obrábania vytvárajú odpad materiálu, pretože zahŕbajú odstraňovanie kúskov materiálu. Avšak závitovanie vytvára minimálny odpad a proces obrábania je zameraný na závitovanie vopred vyrobeného otvoru. Táto funkcia z neho robí efektívnejšiu metódu a podporuje udržateľnosť.
- Znížené nastavenie stroja: V porovnaní s inými metódami obrábania si závitovanie nevyžaduje komplikované nastavenie stroja, čo zaisťuje rýchlejšiu dodaciu dobu výroby. Proces je tiež flexibilnejší a umožňuje rozmanitejšie aplikácie.
Nedostatky a výzvy závitovania
Napriek obrovským výhodám, ktoré obrábanie ponúka, má táto technika určité nedostatky a výzvy.
- Opotrebenie a zlomenie náradia: Závitníky sa môžu opotrebovať, roztrhnúť a zlomiť. K tomu dôjde najmä po odpočúvaní veľkého objemu. Opotrebenie nástroja sa môže vyskytnúť aj pri práci na abrazívnejších a náročnejších zliatinách, ako je titán a kalená oceľ. Preto existuje potreba častého mazania výmeny nástrojov, aby sa zaručila efektívnosť výroby.
- Obmedzené na závitové diery: Obrábanie závitníkov je špecifické pre vytváranie závitových otvorov. Preto sú jeho aplikácie v porovnaní s inými procesmi obrábania obmedzené na tieto konkrétne vlastnosti. Pri výrobe nezávitových otvorov, prvkov a zložitých geometrií by ste potrebovali služby iných obrábacích procesov.
- Materiálová kompatibilita: Zatiaľ čo závitovanie je všestranný proces obrábania, môže byť náročné pri práci s príliš tvrdými zliatinami, ktoré si vyžadujú špecializované závitníky alebo alternatívne metódy závitovania. Takéto materiály zvyšujú tendenciu opotrebovania nástroja, čím obmedzujú účinnosť rezania závitov.
- Problémy s evakuáciou triesok: Odstraňovanie triesok je dôležité na zachovanie presnosti závitovania a na zabránenie zlomenia závitníka, najmä pri práci s dlhými alebo hlbšími závitmi. Odvádzanie týchto triesok však môže byť náročné, najmä pri vŕtaní do slepých otvorov, čo obmedzuje účinnosť procesu. Medzi ďalšie možné problémy patrí skreslenie spôsobené nánosmi vysokej teploty a ťažkosti pri vytváraní závitov väčších veľkostí a závitov v blízkosti okrajov kovových plechov, pretože to môže zmeniť štrukturálnu integritu dielov.
Aplikácie závitovania
Obrábanie závitníkov je výhodné pre rôzne výrobné odvetvia, najmä pri výrobe veľkých konštrukcií s menšími komponentmi. Nižšie sú uvedené aplikácie tejto techniky obrábania.

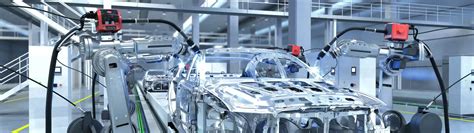

- Automobilový priemysel: Závitovanie ponúka aplikácie na vytváranie vnútorných závitových otvorov, ktoré pomáhajú pri montáži častí motora, podvozku, karosérie a panelov. Prospieva tiež brzdovým, výfukovým a prevodovým systémom.
- Letecký priemysel: Umožňuje montáž a upevnenie rôznych komponentov pomocou závitových otvorov. Patria sem trupové panely, časti motora a ďalšie konštrukčné prvky.
- Lekársky priemysel: Závitovanie je vhodné na výrobu zdravotníckych pomôcok, kde je výhodou presnosť a spoľahlivosť. Závitové otvory vyhovujú komponentom, ako sú chirurgické nástroje, implantáty a diagnostické zariadenia, čím zaisťujú bezpečnú montáž a funkčnosť.
- Spotrebný tovar a elektrické zariadenia: Závitovanie sa hodí na výrobu elektronických prístrojov a širokého sortimentu spotrebného tovaru. Vytvára závitové otvory pre upevňovacie prvky a produkty, ako sú elektrické náradie, rekreačné zariadenia a nábytok. Hodí sa aj na vytváranie závitových otvorov v kovových krytoch a konektoroch.
- Výroba lisovacích nástrojov a nástrojov: Závitovanie pomáha pri výrobe rôznych výrobných nástrojov. Niektoré časti nástrojov, ako sú matrice, vyžadujú závitové otvory, aby vyhovovali špecifickým aplikáciám, ako je vytváranie prípravkov, prípravkov a rezných hrán. Závitovanie pomáha získať presnosť a funkčnosť týchto výrobných dielov.
Výrobné tipy na zabezpečenie kvalitného závitovania
Závitovanie je efektívna technika obrábania, ktorá vytvára špičkové vnútorné závity pre rôzne aplikácie. Nižšie sú uvedené odborné tipy na zabezpečenie vysokokvalitného postupu závitovania.
- Výber nástroja: Pre úspech akéhokoľvek výrobného procesu je rozhodujúci výber vhodného nástroja. Faktory ako tvrdosť materiálu, pevnosť, hrúbka a typ závitu sú kritériá, ktoré je potrebné zvážiť pri výbere správnych nástrojov na rezanie závitov. Uistite sa, že ste si vybrali najvhodnejší nástroj na zabezpečenie efektívneho a vysokokvalitného závitovania.
- Úprava rýchlosti a posuvu: Opäť to závisí od pevnosti a tvrdosti materiálu, s ktorým pracujete. Pri závitovaní veľmi tvrdého materiálu znížte rýchlosť rezania a optimalizujte rýchlosť posuvu, aby ste znížili nadmerné hromadenie tepla.
- Riadenie evakuácie triesok: Už sme naznačili, že optimalizácia odstraňovania triesok je nevyhnutná pre vysokokvalitné obrábanie závitníkov. Preto musí strojník sledovať a kontrolovať odvod triesok, aby zabezpečil optimalizáciu procesu rezania závitov, najmä pri hlbších a slepých otvoroch. Okrem toho optimalizácia odstraňovania triesok pomáha predchádzať upchávaniu a podporuje presnosť a spoľahlivosť postupu, čo je nevyhnutné pre diely so špecifikáciami rozmerovej presnosti.
- Optimalizácia priemeru otvoru: Uistite sa, že otvor, do ktorého klepete, je presný. Predvŕtaný otvor slúži ako vedenie pre závitník pri obrábaní. Preto je dôležité zabezpečiť rozmerovú presnosť otvoru, aby sa zaručilo úspešné vyvŕtanie závitu.
- Používanie vhodných mazív a chladiacich prostriedkov: Mazanie a chladenie je základným aspektom každého procesu obrábania. Pomáha predchádzať alebo znižovať tendenciu opotrebovania nástroja a tiež znižuje tvorbu tepla, čím obmedzuje tvorbu nánosov. Zabraňuje tiež treniu a chybám obrábania, čím zvyšuje šance na vytvorenie vysokokvalitného vnútorného závitovania. Okrem toho pomáha zlepšiť povrchovú úpravu a zabezpečuje hladšie vnútorné závity.
- Použitie Peck Tapping: Peck poklepanie je technika na poklepanie, najmä pre hlbšie otvory. Zahŕňa prerušované odoberanie a odvod triesok počas obrábania otvorov. Táto technika pomáha predchádzať hromadeniu triesok v základni otvoru, znižuje riziko zlomenia závitníka a zabezpečuje vysokú kvalitu vnútorných závitov.
Výber vhodného závitníka na obrábanie závitníka
Pri výbere správneho nástroja na závitovanie je potrebné zvážiť niektoré faktory. Nižšie je uvedený prehľad niektorých položiek, ktoré musíte zohľadniť pri výbere vhodného kohútika.
- Zohľadnenie materiálu: Materiál, ktorý klepete, si vyžaduje starostlivé zváženie. Pred výberom správneho závitníka musíte zohľadniť typ materiálu, pevnosť a tvrdosť. Tvrdé materiály budú vyžadovať robustnejšie závitníky, ako sú závitníky potiahnuté karbidovými hrotmi, aby sa zaistilo správne rezanie závitov bez zlomenia a zlepšená kvalita závitu.
- Typ a priemer otvoru: Či už obrábate priechodný otvor alebo slepý otvor, pri výbere závitníka musíte zohľadniť aj typ otvoru. Musíte tiež zohľadniť zamýšľanú veľkosť závitu a profil, aby ste sa uistili, že si vyberiete závitník, ktorý najlepšie vyhovuje vašej aplikácii a špecifikáciám dizajnu.
- Metódy závitovania: Druh závitníka, ktorý si vyberiete na obrábanie závitníka, závisí aj od toho, či budete závitovať ručne alebo pomocou CNC stroja. Preto by ste si mali vybrať kohútiky, ktoré sú kompatibilné s metódami poklepania. Zohľadnite aj parametre, ako je smer otáčania kohútika, aby ste sa vyhli komplikáciám a chybám pri vŕtaní.
- Kvalita závitu a tolerancia: Pri výbere závitníkov pre vnútorné závitovanie by ste mali zvážiť aj špecifikovanú toleranciu a kvalitu závitu. Vyhodnoťte tiež silu vytiahnutia potrebnú pre vašu aplikáciu a uistite sa, že ju neprekročíte. Pôsobenie príliš veľkej sily pri naklepávaní alebo pri vyťahovaní kohútika môže spôsobiť zlomenie kohútika.
Faktory ovplyvňujúce kvalitu otvoru
Tvrdosť materiálu určuje metódu; mäkké hliníky sa ľahko dierujú, tvrdé zliatiny potrebujú obrusovanie alebo eróziu. Hrúbka ovplyvňuje energetické potreby - tenké plechy riskujú prepálenia v laseroch, hrubé vyžadujú zvyšovanie výkonu. Parametre ako rýchlosti posuvu alebo tlaky priamo ovplyvňujú povrchovú úpravu; neoptimálne voľby zosilňujú chyby. Medzi následné úpravy patrí odhrotovanie kefami alebo bubnami, vystružovanie na dosiahnutie tolerancií. V rámoch bicyklov sa vŕtané hliníkové rúrky honujú na uloženie ložísk. Kontroly prostredia recyklujú kvapaliny, zachytávajú výpary. Náklady vyvažujú počiatočné nastavenie oproti objemu; prototypy uprednostňujú flexibilné lasery, bežia na oblekových razníkoch.
Bezpečnosť a osvedčené postupy
Ochranné prostriedky - štíty na oči, ochrana sluchu, pevné rukavice - chránia pred úlomkami alebo hlukom. Plechy pevne upevnite; voľné kusy nebezpečne poletujú. Vyhnite sa unáhlenému posuvu, ktorý môže spôsobiť praskanie. Pravidelne kalibrujte nástroje; nesprávne zarovnanie oválne tvorí otvory. Riešenie problémov s otrepmi úpravou vôlí, vibrácie stabilizáciou podpier. Ostré nástroje vydržia dlhšie a režú čistejšie. Špirálové vrtáky prebrúste na 118-stupňovom prípravku. Ak sa zuby dierovej píly otupia, očistite ich diamantovým pilníkom. Vymeňte plazmové trysky, keď sa otvor v hrote predĺži - blúdenie oblúka ničí presnosť. Razníky namažte voskovou tyčinkou alebo ľahkým olejom. Abrazívum pre vodný lúč tečie lepšie s čistou miešacou trubicou - kontrolujte ju týždenne.
