Odkvapový systém je nevyhnutnou súčasťou každej budovy, zabezpečujúcou efektívny zber a odvod dažďovej vody zo strechy. Jeho správna funkcia chráni fasádu, základy a okolie budovy pred negatívnymi vplyvmi vlhkosti a erózie spôsobenej vodou. V súčasnosti sa čoraz viac do popredia dostáva aj možnosť využitia dažďovej vody, ktorú odkvapový systém zachytáva. Jedným z riešení, ako túto vodu efektívne zbierať a využívať, je zvodová rúra s otvorom na zber vody.
Odkvapový systém: Základ ochrany budovy

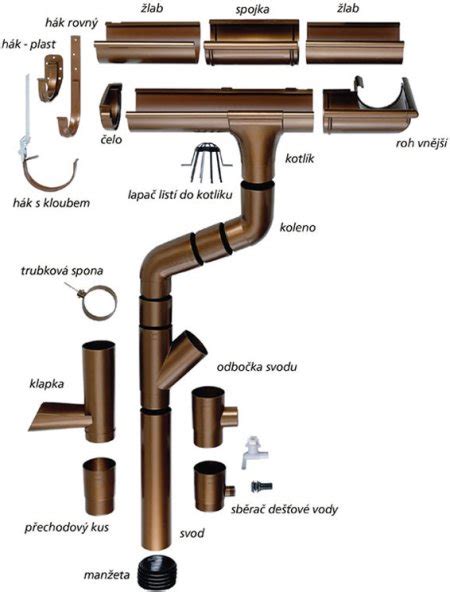

Odkvapový systém je komplexný celok, ktorý sa skladá z viacerých komponentov, ako sú žľaby, zvody, kotlíky, spojky a objímky. Jeho hlavnou úlohou je zachytiť dažďovú vodu zo strechy a bezpečne ju odviesť preč od budovy. Odkvapové systémy sa používajú na rôznych typoch budov, od rodinných domov až po priemyselné haly.
Najdôležitejšie komponenty odkvapového systému
Aby odkvapový systém fungoval efektívne, musí obsahovať všetky potrebné komponenty systému odkvapového, primárne aj sekundárne.

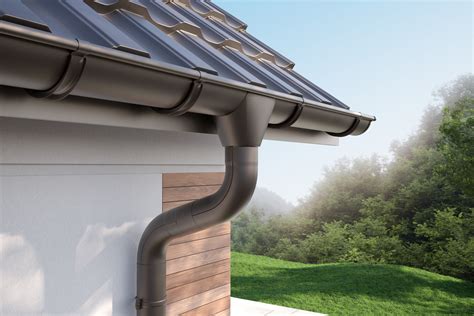

- Strešné žľaby: Strešné žľaby sú pripevnené k okraju strechy. Zhromažďujú dažďovú vodu, ktorá sa odvádza do zvodov. Strešné žľaby majú zvyčajne okrúhly alebo obdĺžnikový tvar. Pri týchto prvkoch je najdôležitejšia montáž úrovne žľabu. Hovoríme predovšetkým o správnom sklone, ktorý umožní účinný odtok dažďovej vody.
- Zvodové rúry: Zvodové rúry majú tvar zvislých profilov s uzavretým prierezom. Ich najdôležitejšou funkciou je zachytávať vodu, ktorá preteká žľabmi, a odvádzať ju preč z budovy. Zvodové potrubie je tvarované tak, aby zodpovedalo ostatným komponentom systému. Zvodové potrubie, žľaby a ostatné komponenty tak tvoria kompletný systém odvádzania dažďovej vody.
- Odtoky - spojenie medzi žľabom a potrubím: Odtokový žľab slúži ako prípojka. Má polkruhový alebo štvorcový tvar v závislosti od špecifík samotného žľabu. Zvyčajne má dve formy. Prvým z nich je priechodný tvar, ktorý sa nazýva stile. Je nainštalovaný v strede zariadenia. Konečný model sa naopak inštaluje do rohov budov.
- Kolá kĺby: Kolená, zvyčajne vyrobené z PVC, umožňujú meniť smer prúdiacej vody. Zároveň spájajú jednotlivé prvky odkvapového systému. Kolená umožňujú prispôsobiť rozmery odkvapového systému tvaru domu.
- Spojovací materiál: Upevňovacie prvky sú veľmi dôležitými súčasťami celej inštalácie, pretože zabezpečujú pevnosť systému tým, že ho spájajú. Patria sem svorky, háky a skrutky. Pripevňujú systém k stene. Vyrábajú sa z rôznych materiálov, ale zvyčajne sú z pozinkovanej ocele alebo titánzinkového plechu.
Kompletný odkvapový systém - ostatné komponenty
Aby bola inštalácia kompletná, existujú aj menšie komponenty, ktoré inštaláciu dokončujú. Základným prvkom odvodňovacieho systému sú komponenty, ako sú žľaby, objímky, kolená alebo odtoky. Systém si však vyžaduje aj použitie menších komponentov, ako je sitko (filtruje vodu, zachytáva nečistoty, napr. lístie), odtokový kanálik (klapka na ľahšie čistenie), ejektor (nahrádza klasický odtok, ale má najmä dekoratívnu funkciu) alebo odtoková zátka (koncovka inštalovaná na konci horizontálneho systému). Čoraz častejšie sa inštaluje aj celý systém proti námraze, ktorý chráni žľaby, aby vplyvom nízkych teplôt nepraskali. Čoraz častejšie sa na ochranu odkvapového systému pred pretekajúcou vodou používajú aj koše na umývadlá.
Materiály odkvapových systémov
Na trhu sú dostupné odkvapové systémy z rôznych materiálov, najčastejšie z plastu a kovu. Plastové systémy sú obľúbené pre svoju nízku cenu a jednoduchú montáž. Kovové systémy, napríklad pozinkované alebo hliníkové, sa vyznačujú vyššou odolnosťou a dlhšou životnosťou. Pri výbere odkvapového systému je dôležité správne dimenzovať žľaby a zvody, berúc do úvahy plochu strechy a množstvo zrážok v danej lokalite.
Ponúkame vysoko kvalitný zvodový systém s vynikajúcou viacnásobnou protikoróznou úpravou. Tento systém vyniká atraktívnym vzhľadom, jednoduchou montážou, vysokou životnosťou s minimálnymi nákladmi na údržbu. Zvodový systém je vyrábaný na nových moderných technologických zariadeniach s dôkladnou kontrolou priebehu celého výrobného procesu.
Pozink lakovaná ochranná rúra s revíznym otvorom
Pozinkovaná zvodová rúra s revíznym otvorom patrí v našej ponuke k vyhľadávaným položkám. Vďaka unikátnemu riešeniu revízneho otvoru umožňuje kontrolovať zvod dažďovej vody, prípadne riešiť blokády a iné poškodenia systému. Je určená na použitie na verejne dostupných miestach, kde je vysoké riziko poškodenia, súčasne musí spĺňať aj estetickú a technickú funkciu, má patentované hrdlo a univerzálne zakončenie pre montáž pri rôznych možnostiach zberu a vývodu vody. Zvodová rúra je odolná proti poškodeniu a vďaka univerzálnemu ukončeniu použiteľná v celom KJG systéme.
Vstupnou surovinou je žiarovo pozinkovaný plech akosti DX 53 a ďalšími povrchovými úpravami, ktoré pozostávajú z pasivácie, základného povlaku a polyesteru HB SK 50 μm obojstranne.
| Materiál | Farba | Skratka farby | RAL farba |
|---|---|---|---|
| Pozink lakovaný | Bielo hliníková tmavá | BHT | 9007 |
Aluzinkový zvodový systém
V ponuke je aj zvodový systém vyrábaný z aluzinkového plechu. ALUZINOK je plech s oceľovým jadrom, na ktorý je žiarovo obojstranne nanesená vrstva tzv. ALUZINKU o celkovej hmotnosti 185 g/m², ktorá je výnimočne odolná voči poveternostným vplyvom. Táto vrstva kovového povlaku obsahuje 55 % hliníka, 43,4 % zinku a 1,6 % kremíka. Naviac je uvedený plech pokrytý ďalšou vrstvou laku SPT. Daná zliatina vytvára na povrchu unikátnu dekoráciu strieborného kvetu. Zlučuje v sebe ochranné vlastnosti zinku a stabilitu hliníka. Napriek vysokej kvalite použitého materiálu je cena výsledného zvodového systému mimoriadne priaznivá a prakticky sa približuje k cene zvodových systémov vyrábaných z pozinkovaných plechov avšak bez nutnosti tak náročnej ďalšej údržby.
Zvodová rúra s otvorom na zber vody: Moderný prístup k využitiu dažďovej vody

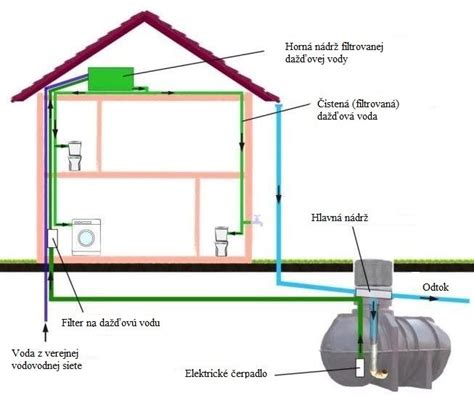

Súčasným trendom je snaha o efektívne využívanie prírodných zdrojov, vrátane dažďovej vody. Zvodová rúra s otvorom na zber vody predstavuje moderné riešenie, ktoré umožňuje jednoduchý a efektívny zber dažďovej vody z odkvapového systému.
Princíp fungovania zberača dažďovej vody
PVC zberač dažďovej vody, ako napríklad ten od spoločnosti GALECO, sa inštaluje do zvodovej rúry a umožňuje odvod dažďovej vody do zbernej nádoby (sudu) pomocou pripojenej rúry s priemerom 50 mm. Zberač funguje na princípe prepojených nádob. Po naplnení zbernej nádoby dôjde k prerušeniu odtoku a prebytočná voda začne odtekať bežne zvodovou rúrou. Tým sa zabezpečí, že nádoba nepretečie. Okrem toho je možné odtokovú rúru uzavrieť a odtok tak riadiť manuálne. Zberač je vhodný aj na zber vody do nádob alebo nádrží pod úrovňou terénu bez nutnosti napájania kanalizácie v zemi.
Montáž okapového systému
Možnosti pripojenia odtokovej rúry
Pre pripojenie odtokovej rúry k zberaču dažďovej vody existujú dve možnosti:
- Použitie bežného odpadového HT (šedého) systému s priemerom 50 mm a pomocou kolien prípadne upraviť smer odtoku podľa potreby.
- Použitie zvodovej rúry z plastových odkvapov s priemerom 50 mm, dostupnej v hnedej a čiernej farbe.
Rúra sa do zberača vkladá cez gumové tesnenie. Dôležité je, aby odtoková rúra nebola zastrčená do zberača príliš hlboko, aby nedošlo k obmedzeniu odtoku.
Montáž s využitím stráženia hladiny v nádobe
- Vymerajte umiestnenie zberača tak, aby vrchná hrana odtokovej rúry bola vo výške minimálne 15 cm pod vrchnou hranou nádoby.
- Odstráňte potrebný kus zvodovej rúry na vloženie zberača so zachovaním potrebného presahu na napojenie.
- Vložte zberač dažďovej vody a upevnite objímky zvodu.
- Vytvorte potrebný otvor v nádobe tak, aby bol vo vodorovnej pozícii s výpustným otvorom na zberači a zároveň bol umiestnený min. 15 cm pod vrchnou hranou nádoby.
- Vhodným spôsobom zaistite priechod do nádrže alebo suda, tak aby bol priechod utesnený. Všetko funguje ako spojené nádoby. Pokiaľ priechod neutesníte, bude voda z nádoby vytekať a hladina klesne na túto úroveň. Pri utesnení bude hladina udržovaná cca 10 cm nad úrovňou vtoku a túto výšku určuje zberná vložka v zberači. Pri naplnení nádoby na túto úroveň začne voda v zberači pretekať a pokračuje ďalej zvodom do kanalizácie.
- Pred zimou je nutné zo zberača odstrániť vnútornú zbernú vložku a otvor uzavrieť viečkom priemeru 50 mm z kanalizačného systému HT. V prípade uzavretia odtoku sa naplní zberná časť a pri zamrznutí by došlo k poškodeniu. Prípadne zberač zo systému odstráňte úplne a nahraďte ho spojkou zvodu.
Montáž s využitím voľného odtoku zo zberača bez stráženia hladiny
Vyžaduje iba nasadenie odtokovej rúry nasmerované do zbernej nádoby. Upozorňujeme, že v tomto prípade sa v prípade dažďa nádoba plní neustále až do prípadného pretečenia.
Dažďový zvod PREFA: Kvalita a estetika v jednom
Alternatívou k plastovým zberačom je dažďový zvod PREFA, ktorý je súčasťou rozsiahleho hliníkového strešného odvodňovacieho systému. PREFA ponúka široký sortiment zvodov v rôznych rozmeroch a farbách, s dôrazom na kvalitu a estetiku. Každý detail je perfektne zosúladený a dostupný vrátane montážneho príslušenstva.
Žľaby a dažďové zvody PREFA sa vyrábajú z hliníkových zvitkov s povrchovou úpravou P.10, ktorá zaručuje dlhú životnosť a odolnosť voči poveternostným vplyvom. Farebná škála je rozsiahla, čo umožňuje zladiť odvodňovací systém so strechou a fasádou budovy.
Výhody využívania dažďovej vody
Využívanie dažďovej vody prináša množstvo výhod:
- Šetrí pitnú vodu: Dažďová voda je vhodná na zavlažovanie záhrady, umývanie áut a splachovanie toaliet, čím sa znižuje spotreba pitnej vody.
- Znižuje náklady: Využívanie dažďovej vody môže znížiť účty za vodu.
- Je ekologické: Využívanie dažďovej vody prispieva k ochrane životného prostredia.
- Voda bez vápnika: Dažďová voda neobsahuje vápnik, čo je výhodné pre rastliny a zariadenia, ktoré sú citlivé na tvrdú vodu.
Príslušenstvo pre zber dažďovej vody
Okrem zvodových rúr s otvorom na zber vody existujú aj ďalšie príslušenstvo, ktoré uľahčujú zber a využívanie dažďovej vody:
- Zberač dažďovej vody: Umožňuje pripojenie bežne dostupných záhradných hadíc, ktoré odvádzajú dažďovú vodu do nádoby na dažďovú vodu, cisterny atď. Ak je záchytná nádoba plná, voda odteká do dažďového zvodu, čo zabráni pretečeniu záchytnej nádoby.
- Klapka pre zber dažďovej vody: Dá sa manuálne otvárať a zatvárať podľa toho, či chceme dažďovú vodu odvádzať do nádoby na dažďovú vodu alebo nie. Klapka pre zber dažďovej vody je okrem toho vybavená vyberateľným sitom na zachytávanie lístia.
Dôležité upozornenia
Pri využívaní dažďovej vody je dôležité dbať na jej kvalitu. Dažďová voda, ktorá preteká cez určité strešné a odvodňovacie materiály (ako napr. meď alebo zinok), by sa mala používať len obmedzene. Ak máte veľké plochy z medi alebo zinku, mali by ste dažďovú vodu kontrolovať, či nie je znečistená ťažkými kovmi. Aj strechy z dechtovej lepenky s bitúmenovou izoláciou by mohli byť škodlivé pre rastliny, záhradné jazierko alebo životné prostredie.
Starostlivosť o odkvapový systém
Pre správnu funkciu odkvapového systému je dôležité jeho pravidelná kontrola a údržba. Po prejavoch extrémneho počasia a tiež aj na jeseň by sa malo kontrolovať, či nečistoty neupchali odtok strešných žľabov. PREFA ponúka lapač lístia pre dažďový kotlík alebo sito na lístie pre klapku pre zber dažďovej vody. Pomocou tohto integrovaného odnímateľného sita sa nečistoty dajú ľahko odstraňovať.
Montážne príslušenstvo
Pre rôzne typy fasád je k dispozícii vhodné príslušenstvo na odborne správnu montáž objímok - či už pre prevetrávanú (PREFA) fasádu, ako aj pre kontaktný zatepľovací systém.
