Odpadové potrubie v dome možno nie je atraktívnou témou. Kvalitná inštalácia je však nevyhnutná pre správne fungovanie domácnosti. Ak vás čaká montáž odpadového potrubia v novostavbe, zaiste vás zaujíma, na čo sa pripraviť. Dôležitá je nielen vaša predstava, ale aj bezchybný projekt, profesionálna inštalácia a kvalitné materiály. Odpady v dome nie sú krátkodobou záležitosťou. Vždy vyberajte starostlivo a s rozvahou.
Vnútorný Odpadový Systém: Vertikálne a Horizontálne Vedenia
Odtokové potrubie, resp. odtoky realizované v toaletách, kúpeľniach alebo pre drezy, umývačky riadu a práčky, sú vedené vertikálne a horizontálne po dome. Odtokové rúry v domoch sú zvyčajne vyrobené z plastu.
Vertikálne Potrubie
Pri vertikálnom potrubí, ak nie je rozhodnuté inak, najčastejšie treba preraziť nosné, medzipodlažné dosky, preto je dobré poznať ich polohu, ktorá je neoddeliteľnou súčasťou každej dobre pripravenej dokumentácie pre realizáciu stavby. Na zníženie nákladov na stavbu domu je dôležité mať čo najmenej vertikál. Z technických dôvodov sa odporúča kúpeľne a toalety umiestniť v dispozícii, samozrejme, ak je to možné nad sebou alebo v čo najväčšej blízkosti. Napojením na jedno vertikálne potrubie ušetríte za drahé rozvody vody a odpadu. Na zvislú kanalizáciu v dome sú najčastejšie používaným materiálom šedé rúry z PVC. Sú odolné a zvládnu teploty do 40 stupňov Celzia. PVC rúry, ktoré sa inštalujú na tento účel, majú zvyčajne priemer 11 cm.
Horizontálne Potrubie
Okrem vertikálneho kanalizačného potrubia vyhotovuje sa aj horizontálne potrubie. Kladie sa pozdĺž podláh alebo ešte lepšie pod cementové potery, mokré alebo suché potery. Priemer kanalizačného potrubia je od 7,5 do 11 cm, ale samozrejme závisí od sanitárneho vybavenia a zaťaženia. Aby voda neprestávala odtekať a zabránilo sa usadeninám, musia mať odtokové rúry spád. V obytných priestoroch musí byť výškový rozdiel 1 až 2 cm na meter rúry (1 až 2 %). Minimálny spád pre vodorovné vedenie je 2 %, čo znamená, že na päť metrov je potrebný spád 10 cm! Často sa stáva, že v podlahovej doske nie je dostatok miesta pre spád 2 %, a kanalizácia musí byť realizovaná pod zaveseným stropom.
Materiály a Dimenzie Odpadového Potrubia
V súčasnosti sú odpadové potrubia vyrábané z PVC, železa, ocele, nerezovej ocele atď. Takmer vo všetkých oblastiach odtokovej techniky sa presadili plastové potrubia, ktoré postupne vytláčajú predtým bežne používané materiály, ako sú liatina, oceľový plech, olovo a kamenina. Spravidla sa používajú PP rúry (polypropylénové) alebo PVC rúry. Tie rozoznáte podľa ich sivej farby. Odpadová voda z umývačky riadu alebo práčky môže byť veľmi horúca. Preto sa musia používať vysokoteplotné rúry (HT rúry). Polypropylénový HT (high temperature - vysoká teplota) odpadový systém sa používa na vnútorné kanalizačné systémy vo vnútri budov pre odvod všetkých druhov odpadových vôd a chemických látok s výnimkou organických rozpúšťadiel. Rúry sú vyrábané koextrúziou z polypropylénu podľa STN EN 1451-1. Hrúbka stien zodpovedá rade S20. Materiál má veľmi dobré hydraulické vlastnosti a minimálny sklon k tvorbe usadenín. PP-HT systém sa vyznačuje odolnosťou proti vysokým teplotám odpadových tekutín (maximálna dovolená teplota odpadového média je do 100°C). Minimálne teploty pre použitie sú do -10 °C.
Ako odpadové potrubie sú špeciálne navrhnuté aj takzvané flexibilné rúry. Sú obvykle vyrobené z plastu - je teda možné ohýbať ich do rôznych tvarov a uhlov. Flexibilné rúry sú jednoduché na inštaláciu a odolné voči chemikáliám a korózii. Znamená to, že majú dlhú životnosť a nevyžadujú častú údržbu.

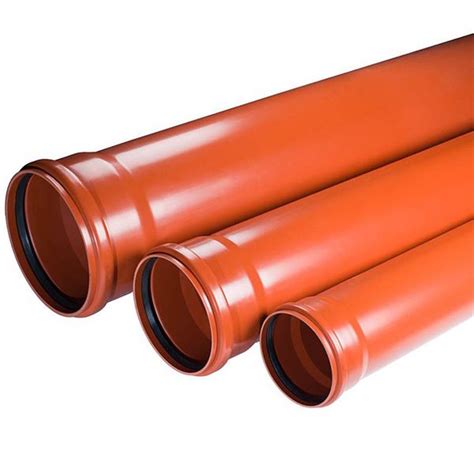

Pod základovú dosku je najvhodnejšia inštalácia oranžovohnedých kanalizačných rúr. Sú určené pre výstavbu kanalizačných prípojok na odvod odpadových vôd. Ako podzemné potrubia, pod pivnicou v zemi, slúžia takzvané KG rúry (plastové podzemné potrubia). Tiež sa označujú ako PVC kanalizačné rúry a sú väčšinou oranžovo-hnedej farby. V rodinných domoch sa používajú dimenzie rúr DN 110, DN 125 a DN 160. Zvyčajné dĺžky potrubí začínajú pri 500 mm a siahajú až do 3 000, prípadne 5 000 mm. Ešte je treba spomenúť, že sa môžete stretnúť s označením potrubia ako SN4 a SN8 to vyjadruje kruhovú tuhosť rúry. Pozor na lacné odpadové rúry. Môžu mať nízku odolnosť voči horúcej vode alebo chemikáliám.
Priemery Potrubia
Dôležitým faktorom pri výbere potrubia je jeho priemer. Ten by mal zodpovedať množstvu odvádzanej odpadovej vody. Pri umývadle je to napríklad 40 mm, pri vani, sprche, dreze, umývačke riadu ako aj práčke so zaťažením do 6 kg minimálne 50 mm a pri WC so splachovaním s 9-litrovým objemom minimálne 100 mm. Priemer odpadového potrubia pre prípojky k domom sa používajú v priemere 110 - 220 milimetrov, najčastejšie vo veľkosti 160-200 milimetrov. Pri výbere hladkej kanalizácie určenej na odvod splaškov a kalov z domu vedenej v zemi je dobré vedieť, že najčastejšie sa používa rozmer DN 150/160, je to skutočne to najčastejšie pri rodinných domoch.
Často sa stretávame s dopytmi zákazníkov, že hľadajú hladkú kanalizačnú rúru DN 100, takýto rozmer sa nevyrába, ide vždy o potrubie DN 110. Tento istý problém sa deje aj s dimenziou 150, respektíve 160, pri tomto rozmere je ešte viac mätúci fakt, že niektorí výrobcovia uvádzajú priamo na konkrétnom produkte DN 150 a iní DN 160. Pozor na potrubie DN 140, je to rúra, ktorá je problematická, teda hlavne jej rozmer, pretože k nej nie sú vyrábané tvarovky v takých uhloch a prevedeniach ako u ostatných bežných rozmeroch do DN 200. Hovoríme teda, že DN 140 je atyp.
Prehľad bežných priemerov odpadových potrubí
| Sanitárne zariadenie / Účel | Minimálny priemer potrubia (DN) |
|---|---|
| Umývadlo | 40 mm |
| Vaňa, sprcha, drez, práčka, umývačka riadu (do 6 kg) | 50 mm |
| WC (splachovanie 9 l) | 100 mm |
| Zvislé potrubie v dome (PVC) | 110 mm |
| Horizontálne potrubie v dome | 75 - 110 mm |
| Podzemné potrubia (KG, rodinné domy) | 110, 125, 160 mm |
| Kanalizačné prípojky k domom | 110 - 220 mm (najčastejšie 160-200 mm) |
| Napojenie na verejnú kanalizáciu (hlavné) | 200 mm |
Pripojenie na Vonkajšiu Kanalizáciu a Alternatívy
Dôležitou súčasťou domáceho kanalizačného potrubia je napojenie na verejnú kanalizáciu, žumpu (septik) alebo malú čističku odpadových vôd. Zvyčajne sa takéto napojenie vykonáva pomocou rúr s priemerom 20 cm. Vonkajšie odpadové rúry je nutné uložiť v minimálnom spáde 2 - 2,5%. To je 2 - 2,5 centimetra na jeden meter dĺžky potrubia. Kanalizácia musí byť položená na správne pripravenom podklade, inak môže potrubie sadnúť, prasknúť, spôsobiť nepríjemnosti a náklady na sanáciu. Keď sú potrubia úspešne nainštalované a otestované, je potrebné ich pripojiť k vonkajšej kanalizácii. Kanalizačná prípojka je pod zemou - pripravená na pripojenie potrubí. Po pripojení na kanalizáciu sa vykonajú dokončovacie práce.
Alternatívne Systémy Likvidácie Odpadových Vôd
V rodinnom dome máte na výber niekoľko možností odpadových systémov. Najjednoduchším riešením je napojenie na verejnú kanalizáciu. Verejná kanalizácia odvádza odpadové vody do čističky. Proces čistenia vody v čističke odpadových vôd prebieha v niekoľkých krokoch a môže sa líšiť v závislosti od typu a veľkosti čističky. Čistiacim procesom sa docieli bezpečnosť vody pre ľudí a životné prostredie.

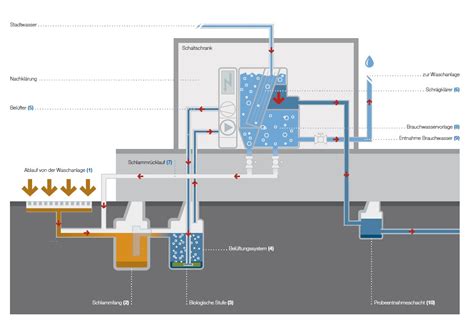

Ak vo vašej oblasti nie je k dispozícii verejná kanalizácia, existujú alternatívy likvidácie a čistenia odpadových vôd. Jednou z možností je inštalácia vlastnej čistiarne odpadových vôd. Toto zariadenie bude čistiť odpadovú vodu na vašom pozemku pred jej vypustením do životného prostredia. Septik je samostatné zariadenie na spracovanie odpadových vôd. Ide o nádrž, v ktorej sa zhromažďuje a rozkladá odpadová voda. Zvyčajne sa inštaluje priamo pod zemou na pozemku domu. Odpadové vody pritekajú do nádrže, kde sa oddeľujú pevné látky od tekutých. V žumpe sa zhromažďuje a dočasne ukladá odpad z domácnosti, kým nie je odvezený na spracovanie. Žumpa môže byť vyrobená z betónu, plastu alebo kovu. Je umiestnená pod zemou v blízkosti stavby. Treťou alternatívou je kompostovacia toaleta, ekologický spôsob čistenia odpadových vôd. Tento systém využíva biologické procesy na rozklad prírodného odpadu a výrobu použiteľného kompostu.
Inštalácia Odpadového Potrubia: Kroky a Dôležité Detaily
Projektová Dokumentácia a Povolenia
Ak žiadate o novú kanalizačnú prípojku, najdôležitejším prvkom pred montážou odpadového potrubia je projektová dokumentácia. Najskôr je potrebné zaslať žiadosť miestnej vodárenskej spoločnosti. Vybavíte ju online, poštou alebo osobne. Lehota, ktorú má vodárenská spoločnosť na vybavenie vašej žiadosti je 30 dní. Po schválení projektu je možné požiadať o stavebné povolenie. Vo vodárenskej spoločnosti nasleduje uzatvorenie zmluvy o odvádzaní splaškových vôd.
Plánovanie a Príprava
Plánovanie je nevyhnutným krokom montáže. V pláne sú vyznačené miesta, kde budú potrubia umiestnené, aká bude ich veľkosť, typ a dĺžka. Pred príchodom inštalatérov je dôležité zabezpečiť prístup k miestam, ktorými bude vedená inštalácia odpadového potrubia. Inštalatéri potom vysekajú a vyvŕtajú otvory do stien a podláh, do ktorých vložia vnútorné odpadové potrubia. Pri montáži do nosných stien sa vyžaduje statická skúška.
Spojovanie a Tesnenie
Rúrové spoje sa tvoria zasúvacími hrdlami, v ktorých je vložené krúžkové tesnenie. Konce hrdiel musia byť nasmerované proti smeru tečenia. Pri zastrčení hladkého konca rúry do objímky sa O-krúžok roztiahne a vtlačí na svoje miesto. Dôležité sú pevné spoje prechodov medzi jednotlivými časťami odpadového systému. Rúry a tvarovky PP-HT odpadového systému sa spájajú hrdlovým násuvným spojom, pričom tesnosť je zabezpečená elastromérovým tesnením. Prefabrikované konce rúr sú skosené (zošikmené), aby sa dali ľahšie vsunúť do objímok. Odpílené rúry môžeme zošikmiť sami pomocou jemného pilníka. Aby v rúre nezostalo nič visieť a nevznikli žiadne vírenia, skosíme pre istotu zľahka aj vnútorné hrany reznej plochy. Jednotné rozmery systému ho umožňujú spájať nielen s inými PP rúrami rôznych výrobcov, ale aj s PVC rúrami iných materiálov pre zvislé odpady príslušného rozmeru.
Odvetranie Potrubia
Odvetranie odpadového potrubia je nevyhnutné pre minimalizáciu nepríjemných pachov. Vývod odvetrania možný cez stenu alebo strechu budovy. Pri inštalácii je potrebné dodržiavať vzdialenosť od okien alebo komínov.
Revízne Šachty a Spätné Klapky

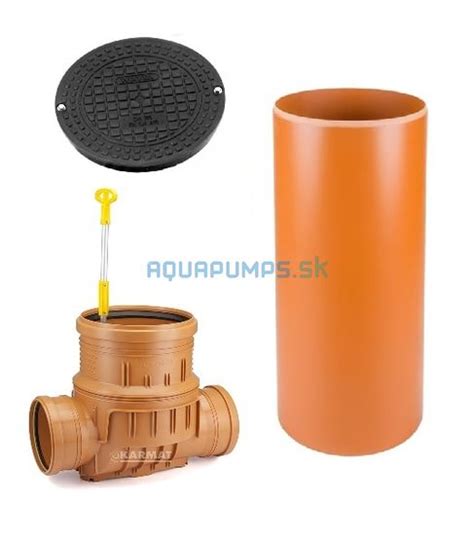

Pri výstavbe kanalizácie je dnes už samozrejmosťou používať napríklad revízne šachty/šachtišky, ktoré uľahčujú pri kontrole alebo probléme prístup do kanalizačnej sústavy. Tieto šachty sa pre domácich stavebníkov najčastejšie dodávajú v rozmere DN 150/160 a DN 200, dno šachty môže byť priame alebo sútokové, kde viete napojiť až 3 sútoky a pokračovať ďalej jedným. Priemer, teda DN revíznej šachty je 300mm a 400mm. Výška šachty je samozrejme u každého individuálna, preto sú vyrábané a dodávané podľa jednotlivých potrieb zákazníka na výšku od 50cm až do 6m. Poklop na takúto šachtu je plastový, ktorý znesie zaťaženie do 2000kg, je teda pochôdzny a nemôže po ňom prejsť osobné auto. Všetky šachty o ktorých sme tu hovorili sa vyrábajú podľa špecifikácie zákazníkov, pričom vôbec nejde o atypické rozmery, to znamená že aj ceny týchto výrobkov, šácht sú štandardné a nepotrebujú sa opätovne naceňovať pre každého zvlášť.
Pri stavbe kanalizácie je dobré sa zamyslieť aj nad tým, či budem potrebovať spätnú klapku. Spätná klapka zabraňuje spätnému chodu média a pachu v potrubí, alebo hlodavcom, aby sa nedostali do obydlia. Zväčša sa spätnú klapku odporúča zabudovať, pretože v nákladoch nákupu to nie je veľká položka a môže zabrániť znehodnoteniu veľkej časti majetku, alebo predísť škodám a nepríjemnostiam. Takáto spätná klapka môže slúžiť aj ako čistiaca tvarovka, vtedy je dobré, ak sa osadí do šachty, do ktorej je možný vstup.
Testovanie a Pripojenie Zariadení
Po dokončení inštalácie nasleduje test potrubia. K testovaniu sa používajú rôzne metódy, ako napríklad napustenie vody alebo vzduchu do potrubia. Takýto test zaistí prípadné úniky. Po dokončení výstavby kanalizácie musí zhotoviteľ odskúšať prietok a tesnosť. Počas testu nesmie odpadová voda unikať ani vykazovať iné nepravidelnosti. Na hotové odpadové potrubie sa pripájajú sanitárne zariadenia a spotrebiče. Je nutné použiť správne tvarovky a redukcie.
Riešenie Problémov a Údržba
V prípade netesnosti odtokového potrubia je dôležité okamžite konať, aby sa predišlo ďalším škodám a možnému zaplaveniu alebo kontaminácii. Zavolajte čo najskôr skúseného inštalatéra a kým budete čakať na jeho príchod, venujte pozornosť nasledujúcim veciam. Ak sa únik nachádza v blízkosti elektrických inštalácií alebo spotrebičov, opatrne vypnite napájanie tejto časti domu. Pod presakujúce potrubie umiestnite nádoby alebo uteráky, aby ste zachytili unikajúcu vodu a zabránili jej šíreniu po miestnosti. Po odstránení poruchy je dôležité postihnuté miesto dobre vysušiť. Na odstránenie vlhkosti a zabránenie vzniku plesní, rias alebo húb použite uteráky, ventilátory alebo odvlhčovače.
Odpadové potrubie je potrebné inštalovať tak, aby k nemu bol ľahký prístup na prípadnú opravu. Aby sme zabránili upchaniu úsekov kanálov, mali by sme sa čo najviac vyhýbať kolenám s uhlom 90°. Ďalej treba naplánovať dostatočný počet čistiacich kusov - rúr, ktoré majú na vrchnej strane čistiaci otvor. Záznamy a dokumenty o odpadových potrubiach si určite uschovajte. Môžu byť užitočné pri stavebných prácach v budúcnosti. Dlhotrvajúca funkčnosť odpadového potrubia spočíva i v správnom používaní.
Dôležitosť Odbornosti a Náklady
Inštalácia odpadových potrubí v dome môže byť komplikovaná a vyžaduje si odbornosť. Keď sa povie neodborná inštalácia, väčšina z nás si predstaví zlú prácu inštalatérov. Neodbornosť inštalatérov však nie je vždy príčinou problémov, ktoré môžu nastať už v krátkom časovom horizonte. Netesnosť, prasknutia aj nízka odolnosť voči vonkajším vplyvom. Okrem toho môžu nekvalitné potrubia spôsobovať vibrácie, ktoré majú za následok hluk, ktorý sa prenáša po celej sieti odpadových potrubí. Neodborný prístup a nekvalitné potrubia môžu spôsobiť závažné problémy. Ak nemáte znalosti v danom odbore, odporúčame obrátiť sa na inštalačnú firmu.
Rozvody odpadového potrubia nie sú lacná záležitosť. Ak ide o klasickú domovú kanalizáciu s dvoma kúpeľňami, jednou kuchyňou a bežným počtom prípojok na domáce spotrebiče a sanitu, výsledná cena za službu bude závisieť od náročnosti, použitých materiálov, lokality projektu. Pre získanie predstavy o nákladoch sa odporúča požiadať o vypracovanie cenovej ponuky od viacerých dodávateľov.
