Plochá strecha je definíciou modernej architektúry. Ponúka čisté línie, funkčnosť a nové možnosti využitia priestoru. Aby však mohla plnohodnotne plniť svoju funkciu desiatky rokov, jedným z najdôležitejších aspektov, ktorému treba venovať maximálnu pozornosť, je jej odvodnenie. Nesprávne navrhnutý alebo zrealizovaný odvodňovací systém môže viesť k hromadeniu veľkého množstva vody na ploche strechy, čo vedie k nadmernému zaťaženiu konštrukcie a v konečnom dôsledku k zatekaniu. V tomto článku sa bližšie pozrieme na detaily atiky, sklonu plechu a odvodnenia plochej strechy, pričom atika je háklivým miestom nielen z hľadiska ukončenia hydroizolácie. Jedným z najčastejších miest nedokonalého zateplenia je práve ukončenie strechy atikou (prípadne rímsou).
Čo je atika a aký má význam?
Atika je vyvýšený okraj alebo múrik, ktorý obklopuje plochú strechu. Slúži ako estetická konštrukcia stavby a zároveň je najmä funkčný prvok, ktorý pomáha chrániť strechu pred vetrom a smerovať vodu k odtokovým bodom. Odvodnenie cez atiku funguje tak, že voda zo strechy sa smeruje na určité miesta, kde môže bezpečne odtekať. Tento proces je podporený miernym sklonom strechy smerom k odtokovým bodom.
Funkcie atiky:
- Estetika: Atika môže zlepšiť vzhľad budovy tým, že skryje strešné systémy a vytvára čisté línie.
- Ochrana: Chráni strechu pred vetrom a smeruje vodu k odtokovým bodom.
Odvodnenie plochej strechy cez atiku
Systémy odvodnenia plochej strechy umožňujú diskrétne a spoľahlivo odvádzať dažďovú vodu, vyžadujú si ale precízne technické spracovanie. Plochá strecha sa stáva definíciou modernej architektúry. Ponúka čisté línie, funkčnosť a nové možnosti využitia priestoru. Aby však mohla plnohodnotne plniť svoju funkciu desiatky rokov, jedným z najdôležitejších aspektov, ktorému treba venovať maximálnu pozornosť, je jej odvodnenie. Nesprávne navrhnutý alebo zrealizovaný odvodňovací systém môže viesť k hromadeniu veľkého množstva vody na ploche strechy, čo vedie k nadmernému zaťaženiu konštrukcie a v konečnom dôsledku k zatekaniu. V tomto článku sa zameriame na jedno z najelegantnejších riešení tohto problému, ktorým je odvodnenie plochej strechy cez atiku.
Princípy odvodnenia plochej strechy
Na rozdiel od šikmých striech, po ktorých voda rýchlo steká dolu, ploché strechy majú len minimálny spád. Tento spád je však presne vypočítaný tak, aby smeroval všetku zrážkovú vodu k vopred určeným odtokovým bodom. Ak systém odvodnenia zlyhá, na streche sa začne hromadiť voda. Nadmerné zaťaženie nosnej konštrukcie: Jeden meter štvorcový vody s výškou iba 10 cm váži 100 kg.
Typy systémov odvodnenia plochej strechy
Existuje niekoľko základných prístupov k odvedeniu vody z povrchu plochej strechy:
- Interné zvody: Strecha je spádovaná smerom k vpustom umiestneným v ploche strechy. Voda sa následne odvádzaná zvodovým potrubím, ktoré je vedené cez konštrukciu budovy až do kanalizácie.
- Externé zvody: Voda je zo strechy odvedená cez prestupy (chrliče) v atike a následne je zvedená po fasáde budovy.
- Kombinované systémy: Strecha má atiku z troch strán a na štvrtej, otvorenej strane, je klasický odkvapový žľab, do ktorého je celá plocha vyspádovaná.
Prvky odvodňovacieho systému cez atiku
Základom každého funkčného odvodňovacieho systému je správne navrhnutý sklon. Na plochej streche sa voda nesmie hromadiť, preto celá plocha musí byť vyspádovaná smerom k odtokovým bodom, v tomto prípade k prestupom cez atiku. Tento sklon sa najčastejšie vytvára pomocou dosiek z PIR peny alebo stabilizovaného polystyrénu (EPS).
Kľúčové prvky odvodňovacieho systému cez atiku:
- Strešný chrlič: Zabezpečuje kontrolovaný odtok vody z plochy strechy cez atikový múr. Inštaluje sa na miestach kde sa plochá strecha napája na atikový múr. Chrlič prechádza atikou na vonkajšiu stranu budovy, kde sa napája na atikový adaptér alebo zberný kotlík.
- Poistný prepad: Zabezpečuje odvedenie prebytočnej vody v prípade upchatia hlavného odtoku. Poistný prepad predstavuje bezpečnostný prvok v systéme odvodnenia plochej strechy. Používa sa ako záložné riešenie v prípade, že hlavný systém odvodnenia (napríklad strešný vpust alebo chrlič) nefunguje správne. Umiestňuje sa vždy o niekoľko centimetrov vyššie ako hlavný chrlič.
- Zberný kotlík: Zachytáva vodu vytekajúcu z chrliča a plynule ju nasmeruje do zvodového potrubia. Správne navrhnutý kotlík a zvodový systém chránia fasádu pred stekajúcou vodou, ktorá by mohla spôsobovať nielen viditeľné znečistenie, ale aj jej postupné poškodzovanie.
- Atikový adaptér: Prepojuje strešný chrlič s okrúhlymi alebo hranatými odkvapovými rúrami. Atikový adaptér Galeco je praktický a inovatívny prvok odvodňovacieho systému prechádzajúceho cez atiku, ktorý slúži na efektívne prepojenie strešného chrliča alebo okrúhlej kanalizačnej rúry o priemere 110 mm s okrúhlymi alebo hranatými odkvapovými rúrami.
Sklon plechu a oplechovanie atiky
Oplechovanie stien a atík sa vyrába vždy so sklonom min. 3° (5,25%), pričom vyšší sklon pôsobí pozitívne proti tvorbe usadenín (nečistôt) na ploche atiky. Za účelom ochrany fasády sa odkvapový nos atiky vyhotovuje s presahom 40mm od finálnej povrchovej úpravy steny. Pri povrchoch, ktoré nie sú citlivé na vlhkosť (napr. prevetrávaná hliníková fasáda) je dostačujúci presah 25mm.
Oplechovanie atiky montážnym systémom PorTec
Pri použití bežného zaťahovacieho pásu musí odkvapový nos atiky prekrývať zvislú stenu min 30mm. Pri použití patentového záťahovacieho pásu musí dĺžka ohybu pri stene prekrývať odkvapový nos atiky min o 20mm. Podkladné zaťahovacie pásy je nutné namontovať priebežne na oboch stranách atiky. Kotvenie zaťahovacích pásov musí byť vyhotovené v celej dĺžke, v dvoch vzájomne predsadených radách s rozostupom max. 100 mm kotviacich prvkov.
Oplechovanie atiky je dôležitý detail, ktorý chráni atiku pred poveternostnými vplyvmi a zatekaním. Oplechovanie by malo byť pripevnené k stavebnej konštrukcii pomocou podkladových plechov, ktoré sú priskrutkované do telesa atiky. Jednotlivé plechy oplechovania by mali byť navzájom spojené a mali by umožňovať dilatáciu. Aby sa predčasne neskrátila životnosť oplechovania strechy, plechy a všetky klampiarske prvky by mali byť z materiálov s rovnakým elektrickým potenciálom, aby vplyvom vlhkosti nenastala elektrolytická korózia. Napríklad voda nesmie tiecť z medeného plechu na pozinkovaný alebo zinkový.

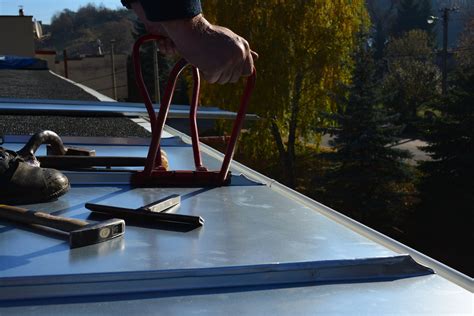

Postup oplechovania atiky:
- Vyrobíme si dielce na oplechovanie atiky.
- Na vytvorenie jednoduchej stojatej klampiarskej drážky treba upraviť výšku ohybu susedných plechov na 20 až 25 mm.
- Plechy najprv pripevníme skrutkami. Použijeme zatĺkacie rozperky (hmoždinky), s ktorými ide práca rýchlo.
- Stojatú drážku začneme tvarovať úzkymi kliešťami a dreveným klampiarskym kladivom.
- Pokračujeme s pomocou klampiarskej drážkovnice a dreveného kladiva.
- Vyšší plech ohneme do ostrého uhla, aby sa dal ohnúť klampiarskymi kliešťami.
- Na dôkladné spojenie jednoduchou stojatou drážkou treba ohnutý plech ešte pribiť dreveným kladivom.
Sklon strechy a výber krytiny
Sklon strechy je jedným z najdôležitejších faktorov, ktorý ovplyvňuje nielen vzhľad a funkčnosť strechy, ale aj výber vhodnej strešnej krytiny a veľa ďalších vecí týkajúcich sa jej plánovania. Preto je nevyhnutné rozumieť jeho výpočtu a tomu, prečo pri projektovaní alebo rekonštrukcii strechy zohráva tak kľúčovú úlohu. Sklon strechy je uhol, ktorý strecha zviera s horizontálnou rovinou. Vyjadruje sa buď v percentách (%) alebo v stupňoch (°). Tento parameter určuje, aký strmý alebo mierny je povrch strechy.
Sklon strechy je spolu s lokalitou a množstvom zrážok jedným zo základných parametrov, ktorý ovplyvňuje výber krytiny. Ak si chcete vybrať krytinu na svoj nový dom, s výberom druhu a materiálu treba počítať už pri navrhovaní domu. Zmeniť druh krytiny, keď už je strecha s určitým sklonom postavaná, nemusí byť možné z hľadiska funkčnosti vodotesnosti strechy. V zásade platí, že na strechy s menším sklonom sú vhodné veľkoformátové krytiny, napríklad fólie a plechové krytiny vo forme pásov. Ak by ste chceli použiť maloformátovú krytinu na menší sklon, budete musieť pristúpiť zrejme k realizácii vodotesného podstrešia, ktoré na seba preberie hydroizolačnú funkciu. V tomto prípade je atika súčasťou rozsiahleho systému striech, vyspádovaná je smerom von. Vo všeobecnosti má byť atika vyspádovaná dovnútra strechy.
Bezpečný a minimálny sklon strechy
V súvislosti s výberom krytiny a sklonom strechy sa môžete stretnúť s výrazmi ako „bezpečný sklon strechy“ a „minimálny sklon strechy“. Z toho, čo sme už v súvislosti so sklonom strechy spomenuli je zrejmé, že nie každá krytina sa hodí na akýkoľvek sklon. Pri výbere je vždy potrebné brať do úvahy výrobcom udávaný minimálny sklon strechy. Bezpečný sklon strechy je uhol strechy, od ktorého je možné použiť konkrétnu strešnú krytinu bez potreby dodatočných ochranných opatrení. V závislosti od konkrétnych podmienok a použitých technológií sa môžu niektoré krytiny použiť aj na strechách s menším sklonom. Odporúča sa vždy dodržiavať pokyny a odporúčania výrobcu, aby ste zaistili správnu funkčnosť a dlhú životnosť strešnej krytiny.
Každý typ plechovej krytiny má svoje specifické požadavky na to, jak prudká střecha musí být, aby správně odváděla vodu a plnila svou funkci. Pri trapézových plechoch je ich odporúčaný sklon je od 8°. V prípade sklonu strechy od približne 12° a viac je možné použiť väčšinu profilovaných plechových krytín, napríklad krytinu GAPA, ktorá svojím dizajnom pripomína pálenú škridlu. Mimochodom, práve pálená škridla si obvykle vyžaduje sklon minimálne od 15°, pričom vo všeobecnosti sa odporúča aspoň 22° - 25°, aby sa eliminovalo riziko zatekania. Presné hodnoty minimálnych a odporúčaných sklonov vždy odporúčame zistiť od konkrétneho výrobcu krytiny. Falcovaná krytina je ideální pro nízké sklony. U modulových plechových tašek je minimální doporučený sklon obvykle vyšší, a to od 14° výše.
Výpočet sklonu strechy
Vypočítať si sklon strechy v stupňoch nie je úplne jednoduchou záležitosťou, no ak vás od školy neopustil priaznivý vzťah k matematike, určite to zvládnete. Prvým krokom bude meranie, pretože potrebujete poznať dva dôležité údaje - výšku strechy a pôdorysnú vzdialenosť medzi hrebeňom a odkvapom. Predstavte si, že máte strechu domu, kde výška od základne po hrebeň strechy je 300 cm (3 metre). Na základe tohto výpočtu zistíte sklon strechy v percentách. Keďže ale skôr budete potrebovať vyjadrenie v stupňoch, bude nevyhnutné trochu oprášiť vedomosti zo stredoškolskej matematiky a využiť goniometrickú funkciu tangens - teda pomer dĺžky protiľahlej odvesny a dĺžky priľahlej odvesny pravouhlého trojuholníka. V tomto prípade budú obe hodnoty v rovnakých jednotkách (napr. cm).
Ak už máte hotovú aspoň strešnú konštrukciu alebo chcete vykonať meranie u stávajúcej strechy, pomôže vám vodováha s uhloměrem alebo niektorá mobilná aplikácia, ktorá dokáže změřit úhel dané strechy. Mezi nejznámější patří aplikace LVL Nástroj: Měření úhlů, Clinometer + bubble level nebo například Úroveň bublin. Pri návrhu nové plechové střechy môžete sklon vypočítat jako arkus tangens poměru výšky a délky střechy. Čím delší je střešní rovina, tím důležitější je dostatečný sklon pro efektivní odvod vody. Bez ohľadu na to, akú metódu merania sklonu strechy si vyberiete, vždy merajte aspoň na troch rôznych miestach, aby ste si výsledok overili, prípadne zmerajte sklon strechy na troch rôznych miestach a vypočítajte priemer.
Typy strešných krytín a ich vhodnosť podľa sklonu
Na plochých strechách máte v podstate na výber krytinu z asfaltovaných pásov alebo krytinu fóliovú. Pri väčšom sklone strechy je výber krytín široký. Sklon strechy je dôležitým parametrom, ktorý ovplyvňuje jej funkčné vlastnosti, náročnosť vyhotovenia strešnej konštrukcie a tiež výber krytiny. Ak by ste si vybrali krytinu bez zohľadnenia sklonu strechy, takmer s istotou sa skôr či neskôr prejavia prvé problémy. V prípade, ak si necháte novú strechu navrhnúť odborníkom, jeho pozornosť sa určite bude upierať aj na sklon strechy. Vplýva totiž prakticky na všetko, čo sa vašej strechy bude týkať od životnosti až po úžitkové vlastnosti.
Prehľad vybraných strešných krytín:
- Asfaltované pásy: Používajú sa ako na ploché, tak aj na šikmé strechy. Lepenková krytina sa teda môže použiť na hocijaký sklon strechy. Ukladajú sa na plné debnenie. Výber hydroizolácie na ploché strechy nezáleží na sklone. Asfaltové pásy majú tú výhodu, že sa dajú zaplátať, to znamená, že ak vznikne na asfaltovom páse porucha, nový pás sa dá bez problémov nataviť na starý. Fóliové izolácie túto výhodu po niekoľkých rokoch od realizácie strácajú.
- Plechové krytiny: Plechové krytiny imitujúce škridly sú oproti keramickým krytinám lacnejšie, ale majú nižšiu životnosť. Vhodné sú pri rekonštrukciách, kde môžu odľahčiť pôvodnú nosnú konštrukciu, pretože sú ľahšie než keramické krytiny. Vyrábajú sa väčšinou z oceľového plechu s povrchovou úpravou (poplastovaním alebo pozinkovaním). K podkladu sa kotvia skrutkovaním cez plochu krytiny špeciálnymi skrutkami s tesnením. Aj preto sa v poslednom období udomácňujú na trhu krytiny so skrytým systémom kotvenia, ktoré sú trvácnejšie. Plechové krytiny sa vyrábajú aj z hliníka, titánzinku alebo medi. Tieto majú dlhú životnosť, ale sú aj drahé. Najmenší sklon umožňuje plechová strecha.
- Pálené škridly: Klasická bobrovka sa môže použiť od sklonu strechy 30°. Podľa normy je možné použiť krytinu z pálených škridiel so spojitou vodnou drážkou od sklonu 22°, avšak výrobcovia v súčasnosti vyrábajú krytiny, ktoré je možné použiť v kombinácii s plným debnením a poistnou hydroizoláciou od sklonu 12°. Dodáva sa v mnohých farbách od klasickej tehlovočervenej farby bez povrchovej úpravy cez farebné engoby až po ušľachtilé lesklé glazúry.
- Betónové škridly: Podobné ako pri keramickej krytine sú aj bezpečné sklony betónových krytín. Bobrovka z betónových škridiel sa používa od sklonu 30°, krytina z drážkových profilovaných betónových škridiel od sklonu 22°. Betónové škridly je možné použiť aj pri nižších sklonoch pri ukladaní na debnenie a s pozliepanou poistnou hydroizoláciou a podlepenými kontralatami.
Tabuľka: Materiály a ich vlastnosti pre oplechovanie atiky
| Materiál | Hrúbka | Vlastnosti | Použitie |
|---|---|---|---|
| Lakoplastovaný plech | 0,5 mm | Odolný voči korózii, farebná stálosť | Štandardné oplechovanie |
| Farebný hliník | 0,7 mm | Ľahký, odolný voči korózii, dlhá životnosť | Náročné aplikácie, moderný dizajn |
| Meď | 0,55 mm | Vysoká odolnosť, estetický vzhľad, dlhá životnosť | Luxusné projekty, historické budovy |
| TiZn | 0,7 mm | Vysoká odolnosť, prírodný materiál, dlhá životnosť | Náročné aplikácie, ekologické stavby |
Časté chyby pri realizácii a ako sa im vyhnúť
Pri realizácii striech sa často vyskytujú chyby, ktoré môžu mať negatívny vplyv na ich funkčnosť a životnosť. Medzi najčastejšie chyby patria:
- Nedostatočný sklon strechy: Nedostatočný sklon strechy môže spôsobiť hromadenie vody v oplechovaní, čo vedie k netesnosti spojov, korózii a skráteniu životnosti oplechovania. Ako sa vyhnúť chybe: Opláštenie by malo vždy rešpektovať sklon strechy a malo by byť správne namontované, aby nebránilo prirodzenému odtoku vody. Pri plochých strechách sa odporúča minimálny sklon aspoň 3°.
- Šetrenie na materiáli: Použitie príliš tenkých, lacných alebo nesprávne ošetrených plechov sa môže vypomstiť. Nekvalitný plech bez povrchovej úpravy rýchlo koroduje, najmä tam, kde na ňom zostáva vlhkosť. Ako sa vyhnúť chybe: Investujte do kvalitných materiálov a nakupujte od overených dodávateľov. V súčasnosti sa najčastejšie používajú pozinkované oceľové plechy s ochrannou vrstvou (lakované) alebo odolné hliníkové plechy.
- Nedostatočné oplechovanie okolo komína: Nedostatočné alebo zle vykonané oplechovanie okolo komína patrí medzi najčastejšie príčiny netesností strechy. Zle tvarované alebo upevnené oplechovanie umožňuje stekanie vody z komína do krovu. Ako sa vyhnúť chybe: Oplechovanie komína má zásadný význam pre ochranu strechy pred zatekaním. Malo by byť vyrobené z plechu, ktorý presne kopíruje tvar komína a profil strešnej krytiny.
- Vynechanie niektorých vodovodných prvkov: Každý okraj strechy, kadiaľ môže zatiecť voda pod krytinu, by mal byť chránený plechom. Často sa vynecháva napríklad odkvapový žľab na odkvapovej hrane alebo záveterná lišta na štíte strechy. Ako sa vyhnúť chybe: Pri plánovaní strechy identifikujte všetky kritické prechody a hrany a vybavte ich vhodným oplechovaním.
- Nesprávna montáž: Aj pri použití kvalitného plechu a všetkých potrebných dielov sa môžu vyskytnúť problémy, ak montáž nie je vykonaná správne. Typickou chybou je nedostatočné upevnenie alebo nesprávne umiestnenie skrutiek. Ako sa vyhnúť chybe: Dodržujte pravidlo "dvakrát meraj, raz strihaj (a zostavuj)". Pred priskrutkovaním každého plechového dielu ho najprv nasucho pripevnite a skontrolujte, či správne sedí a dostatočne prekrýva spojovacie prvky.
