CNC ohýbačky plechu sú kľúčové stroje v modernom spracovaní plechu, známe aj ako ohraňovacie lisy. Tieto stroje transformujú ploché plechy na presné diely pre kryty, konštrukcie a priemyselné zariadenia a umožňujú presné a efektívne ohýbanie plechových materiálov do požadovaných tvarov a uhlov. Vďaka automatizácii a počítačovému riadeniu (CNC) sa dosahuje vysoká presnosť a opakovateľnosť výroby.
CNC ohýbačka plechu je zariadenie riadené počítačom, ktoré umožňuje presné a opakovateľné ohýbanie kovových plechov do požadovaných tvarov. Táto technológia je neoddeliteľnou súčasťou výrobných procesov v automobilovom, strojárskom, elektrotechnickom aj stavebnom priemysle. Jej využitie prispieva k zvýšeniu produktivity, znižovaniu výrobných nákladov a k dosahovaniu vysokej kvality výrobkov.
Presnosť ohýbania zabezpečuje CNC riadiaci systém, ktorý na základe zadaných údajov spracuje plech podľa požadovaných rozmerov a uhlov. Oproti manuálnym spôsobom ohýbania poskytuje CNC technológia vyššiu rýchlosť, menšiu chybovosť a možnosť realizácie aj zložitejších tvarov. To je dôležité pri výrobe súčiastok, ktoré musia spĺňať prísne technické normy.
Význam CNC ohýbačiek v priemysle sa neustále zvyšuje aj vďaka možnostiam integrácie s ďalšími automatizovanými výrobnými procesmi. V praxi to znamená, že jednotlivé stroje môžu byť prepojené do celých výrobných liniek riadených z jedného centra. To prináša ďalšie úspory času a zvýšenie efektivity. Okrem veľkotonážnych výrobných závodov si CNC ohýbačky nachádzajú uplatnenie aj v menších dielňach a servisných centrách. Ich flexibilita a variabilita umožňuje rýchle prispôsobenie novým zákazníckym požiadavkám, čo zvyšuje konkurencieschopnosť firiem na trhu.
Princípy fungovania CNC ohýbačky plechu

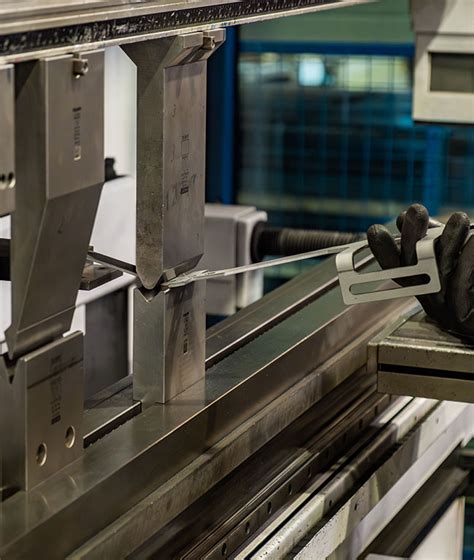

CNC ohýbačky plechu pracujú na princípe vyvíjania tlaku na plech medzi horným a dolným nástrojom. Horný nástroj (razník) a dolný nástroj (matrica) sú navrhnuté tak, aby vytvorili požadovaný ohyb. CNC riadiaci systém presne kontroluje pohyb a tlak, čím zabezpečuje presné ohnutie plechu podľa naprogramovaných parametrov.
Medzi hlavné princípy fungovania CNC ohýbačky plechu patria:
- Automatizované riadenie: CNC ohýbačka využíva počítačový riadiaci systém, ktorý presne ovláda pohyb ohýbacieho nástroja a polohu plechu.
- Vstupné programovanie: Operátor zadá ohýbací program prostredníctvom CNC rozhrania na základe technickej dokumentácie.
- Polohovanie materiálu: Stroj automaticky posúva a upína plech tak, aby bolo možné vykonať požadované ohyby na presných miestach.
- Realizácia ohybu: Ohýbacie nástroje (razník a matrica) vyvíjajú tlak na plech a tvarujú ho do požadovaného uhla.
Pre lepšiu predstavu ponúkame prehľad základných krokov v tabuľke:
| Krok | Popis |
|---|---|
| 1. Programovanie | Zadanie parametrov ohybu (dĺžka, uhol, počet ohybov) |
| 2. Príprava stroja | Nastavenie nástrojov a upnutie plechu |
| 3. Polohovanie | Automatické polohovanie plechu podľa programu |
| 4. Ohýbanie | Realizácia ohybu na požadované miesta |
| 5. Kontrola kvality | Skontrolovanie presnosti a kvality vyhotoveného ohybu |
Vďaka týmto princípom je práca so strojom rýchla, presná a bezpečná. Operátor má pod kontrolou celý proces a môže v prípade potreby okamžite zasiahnuť. Moderné CNC ohýbačky umožňujú aj automatizované vkladanie a vyberanie plechov, čím sa významne znižuje potreba manuálnej práce a zvyšuje sa produktivita výrobného procesu.
Hydraulic Punching Machine - Punching In 25mm Plate Diameter 34mm

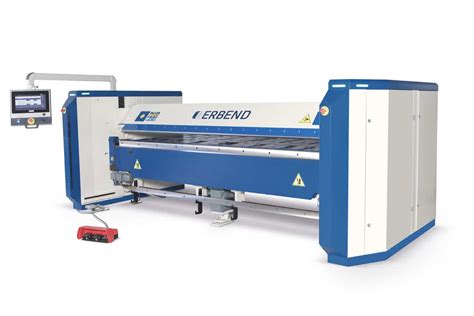

Komponenty CNC Ohýbačky Plechu
Základné komponenty CNC ohýbačky plechu sú nevyhnutné pre jej správne fungovanie a presné ohýbanie:
- Rám stroja: Zabezpečuje stabilitu a presnosť ohýbania. Pevný rám podopiera hlavné nosníky a absorbuje ohybové sily.
- Hydraulický systém: Poskytuje silu potrebnú na ohýbanie plechu.
- CNC riadiaci systém: Umožňuje programovanie a automatické riadenie procesu ohýbania. Je to centrálny „mozog“ stroja, ktorý riadi všetky pohyby.
- Nástroje (razníky a matrice): Určujú tvar ohybu. Na ohraňovacích lisoch pozostávajú nástroje z razníkov a matríc, ktoré je možné vymieňať na dosiahnutie rôznych profilov, uhlov a vôlí.
- Zadné dorazy: Slúžia na presné umiestnenie plechu pred ohýbaním. Viacosové zadné dorazy sa môžu pohybovať do hĺbky, výšky a doľava/doprava, čo umožňuje stroju zvládať zložité sekvencie ohybov s minimálnym manuálnym premiestňovaním.
Typy CNC ohýbačiek podľa spôsobu ohýbania materiálu
Na trhu existuje niekoľko typov CNC ohýbačiek plechu, ktoré sa líšia podľa spôsobu, akým materiál ohýbajú. Medzi najčastejšie patria:
- CNC ohraňovacie lisy: Sú najpoužívanejšie ohýbačky vo výrobných dielňach a závodoch OEM. V ohraňovacom lise sa piest (horný nosník) pohybuje vertikálne, aby vtlačil razník do matrice a vytvoril ohyb. Vďaka vymeniteľným razníkom a matricam dokáže jeden ohraňovací lis spracovať širokú škálu materiálov, hrúbok a geometrií dielov. Táto flexibilita z nich robí silnú voľbu pre výrobu s vysokým obsahom materiálu a pre hrubšie alebo zložitejšie komponenty.
- CNC ohýbačky panelov: Používajú iný princíp tvarovania. Mnohé ohýbačky panelov sú optimalizované pre ľahšie hrúbky, ale modely s vysokou nosnosťou dokážu spracovať aj relatívne hrubé panely v rámci svojej menovitej kapacity. Ohýbačky panelov sa spoliehajú na upínacie nástroje a ohýbacie nože, ktoré sa automaticky polohujú podľa geometrie dielu.
- Hydraulické CNC ohýbačky: Vyvíjajú veľkú silu prostredníctvom hydraulického systému. Sú vhodné na ohýbanie hrubších a pevných materiálov.
- Elektrické CNC ohýbačky: Pohyb nástrojov zabezpečujú elektromotory. Sú tiché, rýchle a energeticky úsporné.
- Hybridné CNC ohýbačky: Kombinujú výhody hydraulických a elektrických systémov, čo zvyšuje ich flexibilitu a efektivitu.
- Servoelektrické CNC ohýbačky: Využívajú servomotory pre ešte presnejší pohyb nástrojov, vhodné pre náročné aplikácie s požiadavkou na vysokú presnosť.
Okrem ohraňovacích lisov a ohýbačiek panelov existujú aj špecializované CNC ohýbacie stroje, automatizované ohýbacie bunky s robotmi a integrované linky, ktoré kombinujú ohýbanie s rezaním alebo dierovaním. Každý typ má svoje špecifiká, ktoré je potrebné zohľadniť pri výbere najvhodnejšieho stroja pre konkrétnu výrobu. Napríklad pri výrobkoch s vysokou presnosťou a nízkym objemom môže byť výhodnejšia servoelektrická ohýbačka. Všetky tieto typy však majú spoločné, že ich prevádzka je riadená CNC systémom, ktorý zaručuje reprodukovateľnosť výsledkov a možnosť rýchlej zmeny výrobných programov.
Výhody a nevýhody použitia CNC ohýbačiek plechu
Použitie CNC ohýbačiek prináša množstvo výhod, no zároveň so sebou nesie aj určité obmedzenia. Medzi hlavné výhody patria:
- Vysoká presnosť: CNC riadenie zabezpečuje presné ohýbanie podľa zadaných parametrov. Pri CNC ohýbaní plechu možno dosiahnuť tolerancie v rozsahu ±0,1 mm v závislosti od materiálu a zložitosti súčiastky.
- Opakovateľnosť: Stroj dokáže opakovane vytvárať identické diely s konzistentnými výsledkami.
- Efektivita: Automatizácia procesu zvyšuje produktivitu a znižuje náklady na prácu.
- Flexibilita: Možnosť ohýbania rôznych tvarov a uhlov pomocou rôznych nástrojov. Umožňuje presné vytváranie aj zložitých geometrických tvarov.
- Skrátený čas nastavenia a znížené množstvo odpadu z materiálu.
- Možnosť výroby zložitých tvarov.
- Rýchla výmena výrobných programov.
- Zníženie chybovosti a odpadu.
- Zvýšenie produktivity práce.
Na druhej strane je potrebné počítať aj s niektorými nevýhodami:
- Vysoká počiatočná investícia do stroja.
- Potreba kvalifikovaného personálu na obsluhu a údržbu.
- Obmedzenia pri veľmi malých alebo extrémne veľkých kusoch.
- Závislosť od softvéru a elektroniky.
Pre lepší prehľad uvádzame tabuľku výhod a nevýhod:
| Výhody | Nevýhody |
|---|---|
| Presnosť a opakovateľnosť | Vysoké obstarávacie náklady |
| Rýchlosť a efektivita | Potreba kvalifikovanej obsluhy |
| Možnosť automatizácie | Zložitosť servisu a údržby |
| Flexibilita výroby | Závislosť od elektrickej energie |
| Zníženie odpadu | Obmedzenia pri extrémnych rozmeroch |
Celkovo však výhody CNC ohýbačiek výrazne prevažujú, najmä v prípade sériovej výroby a pri výrobe dielcov s vysokými požiadavkami na presnosť.
Nástroje a systémy pre CNC ohýbačky plechu
Spoločnosť Rolleri S.p.A. vyrába štandardné a špeciálne nástroje pre ohraňovacie lisy a vysekávacie nástroje. Spoločnosť bola založená v roku 1987 ako rodinný podnik a v priebehu rokov sa stala dôležitým partnerom pre všetkých, ktorí sa zaoberajú spracovaním plechových materiálov. Neustála potreba inovácií viedla spoločnosť Rolleri S.p.A. k zavedeniu 3D tlačových systémov, ktoré predstavujú budúcnosť výrobných technológií. Všetky Rolleri nástroje pre ohraňovacie lisy sú navrhnuté a vyrobené v našich výrobných závodoch.
Medzi nástroje a systémy patria:
- Rolleri Vario: Patentovaný systém variabilných "V" drážok.
- ROL200: Patentovaný systém Rolleri na bezpečné vertikálne vkladanie a uvoľňovanie nástrojov s upínaním typu R1.
- FAST CLAMP1: Upínací systém založený na koncepcii páky, ktorá ovláda stredový čap.
- ROL2: Výkonný systém na rýchle upínanie spodných nástrojov typu R1 so základňou 60 mm a 90 mm.
- Upínky WROL: Vývoj "New Standard" systému upevnenia nástrojov typu R2.
- Spodné nástroje Rolla-V: Ideálne riešenie na realizáciu profilov s veľmi krátkymi ramienkami bez oterov.
- ROLFILM: Jeden z najbežnejších systémov na odstránenie stôp na plechu počas fázy ohýbania.
- Magnetický bočný doraz (MSA): Veľmi užitočné zariadenie, ktoré sa používa ako postranné vodítko pre materiál. Keď sa ohýbaný materiál môže oprieť iba o jeden zo zadných dorazov, týmto spôsobom bude línia ohybu so správnym sklonom ohybu vzhľadom na vonkajší okraj materiálu.
- Úložné skrine na nástroje série TOP: Na uloženie nástrojov pre ohraňovacie lisy a vysekávacie stroje.
- Horné nástroje vybavené upínacím systémom Quick Lock: Prispôsobené na použitie na ohraňovacích lisoch Trumpf a LVD alebo na nových ohraňovacích lisoch s upínacím systémom Wila New Standard.
- Kompletný sortiment spotrebného materiálu a náhradných dielov pre vláknové a CO2 laserové stroje: Trysky, optika, keramika, mechy a mnoho ďalších inovatívnych riešení pre všetky typy laserov.
- ROL TOUCH clamp: Umožňuje ponechať intermediáty na ohraňovacom lise a nahradiť iba prednú svorku: rýchly upínací systém s malou investíciou.
- Fast lower clamping system: Z kalenej ocele C45, pneumatický, pre matrice R2 a R3, dĺžka od 1020 do 6120 mm.
- Automatic pneumatic clamping system: Pre horné nástroje, s flexibilnými pripojeniami.
- Medzikusy / intermediátory Rolleri: Pre nástroje typu R1 a nástroje Newton, ako aj pre nástroje Rolleri typu R1 a American.
- Rýchly pneumatický uzamykací systém: Pre razníky európskeho typu R1. Veľmi jednoduché uvoľnenie a vytiahnutie nástrojov z dorazu. Vďaka držiaku zloženému z nezávislých 5 mm čepelí je možné dosiahnuť veľmi dobré uzamknutie rozdelených nástrojov.
- Rýchloupínací systém horných nástrojov typu R1: Dĺžka 150 mm.
Aplikácie CNC ohýbačiek plechu
CNC ohýbačky plechu sa používajú v širokom spektre priemyselných odvetví. Tieto stroje sú ideálne na výrobu rôznych komponentov a nachádzajú uplatnenie v:
- Automobilovom priemysle: Karosérie, podvozky, výstuhy, konzoly.
- Leteckom priemysle: Šasi, kryty.
- Elektrotechnickom priemysle: Rozvodné skrine, panely, nosné konštrukcie, kryty elektronických zariadení.
- Stavebníctve: Strešné krytiny, obklady, profily, konštrukčné prvky budov.
- Výrobe spotrebnej elektroniky.
- Strojárstve: Skriňové diely, kryty, podstavce.
- Nábytkárstve: Kovové rámy, nohy, výplne.
V automobilovom priemysle je presnosť ohýbania kľúčová pre bezpečnosť a funkčnosť vozidiel, preto sa tu CNC technológia využíva vo veľkej miere. V strojárstve a elektrotechnickom priemysle zas umožňuje výrobu rôznych typov skríň, rozvodných panelov a ďalších súčiastok s precíznym ohnutím. V stavebníctve majú CNC ohýbačky uplatnenie pri výrobe strešných a fasádnych prvkov, kde je často potrebné rýchlo reagovať na individuálne požiadavky projektov.
Parametre CNC ohýbačiek a možnosti spracovania materiálov
CNC ohýbacie stroje sú vyrábané pre plechy zo svitkov šírky 1250 mm do hrúbky plechu 1mm (380MPa). U hliníkových plechov je hrúbka do 1,5mm. Maximálny uhol ohýbacej lišty je 150°, väčšie ohyby možno zhotoviť pomocou pritlačenia programovateľnej motoricky ovládanej hornej čeľusti, u ktorej je možné nastaviť ľubovoľnú výšku stlačenia. Presné a efektívne. Dĺžka strihu je programovateľná.
TruBend Séria 1000 je ideálnym doplnením pre Vašu výrobu: výhodný pri kúpe aj počas prevádzky a pritom spoľahlivý v osvedčenej kvalite TRUMPF. Stroj s jednoduchou obsluhou a rýchlym spustením zabezpečuje konštantne vysokú kvalitu dielcov - dokonca aj s menším počtom zaškoleného personálu.
Stroj je plne elektricky ovládaný a nepoužíva hydraulické elementy. Stroj s označením DOHh-4d má pracovnú dĺžku 4020 mm a pracovnú hĺbku 1250 mm.
V LAMINA PREŠOV využívajú CNC stroje RAS XXL - Center na precízne ohýbanie strešných, nástenných a fasádnych profilov a HACO HSL Series 4006 na presné delenie plechov. RAS XXL - Center eliminuje potrebu otáčania materiálov pri ohýbaní, čo robí celý proces rýchlejším a jednoduchším. HACO HSL Series 4006 je špičkový stroj na delenie plechov, ktorý umožňuje rýchle, efektívne a presné rezanie plechov na požadované rozmery. Vďaka kombinácii týchto CNC strojov je možné ponúknuť komplexné riešenia na mieru.
Na CNC ohýbanie plechov sú vhodné rôzne kovy, ktoré možno vďaka ich fyzikálnym vlastnostiam presne opracovať. Najbežnejšími materiálmi sú oceľ, hliník a nehrdzavejúca oceľ, pretože sú vhodné na CNC ohýbanie plechu a sú pevné a poddajné. CNC ohýbanie plechov sa používa aj na legované kovy, ktoré sú odolnejšie voči korózii, ako napríklad nehrdzavejúca oceľ. Okrem toho sa dajú spracovať aj materiály ako mosadz a meď, ktoré sú potrebné pre špecifické aplikácie v elektronike alebo strojárstve. Vďaka tejto všestrannosti je CNC ohýbanie plechov ideálne na výrobu komponentov v rôznych priemyselných odvetviach.
Často kladené otázky o CNC ohýbaní plechu
Ako funguje CNC ohýbanie plechu?
CNC ohýbanie plechu je počítačom riadený proces, pri ktorom sa plechový materiál presne formuje do požadovaného tvaru. Najprv sa plech vloží do CNC ohýbačky, ktorá ohýba materiál pomocou definovaného pohybu. Stroj využíva numerický riadiaci systém, ktorý umožňuje presné polohovanie a ohýbanie na výrobu aj zložitých tvarov. Pri CNC ohýbaní plechu sa materiál nielen ohýba, ale aj kontrolujú tolerancie, aby sa zabezpečila maximálna presnosť. Táto technika je vhodná pre rôzne kovy, ako je oceľ, nehrdzavejúca oceľ a hliník, a je ideálna na výrobu komponentov vo veľkých sériách alebo ako prototypy.
Ktoré materiály sú vhodné na CNC ohýbanie plechu?
Na CNC ohýbanie plechov sú vhodné rôzne kovy, ktoré možno vďaka ich fyzikálnym vlastnostiam presne opracovať. Najbežnejšími materiálmi sú oceľ, hliník a nehrdzavejúca oceľ, pretože sú pevné a poddajné. CNC ohýbanie plechov sa používa aj na legované kovy, ktoré sú odolnejšie voči korózii, ako napríklad nehrdzavejúca oceľ. Okrem toho sa dajú spracovať aj materiály ako mosadz a meď, ktoré sú potrebné pre špecifické aplikácie v elektronike alebo strojárstve.
Dokáže CNC ohýbanie plechu vytvárať aj zložité geometrie?
Áno, CNC ohýbanie plechu umožňuje presné vytváranie aj zložitých geometrických tvarov. Pomocou moderných techník CNC ohýbania možno s vysokou presnosťou vyrábať aj zložité a komplikované tvary. Tento proces umožňuje presnú realizáciu rôznych ohybov, uhlov a polomerov, čo je nevyhnutné na výrobu komponentov so zložitými tvarmi. Vďaka počítačovému riadiacemu systému možno dosiahnuť aj opakovateľné výsledky, vďaka čomu je CNC ohýbanie plechu ideálnym riešením na výrobu ohýbaných dielov z plechu so zložitou geometriou. Tento proces zaručuje vysoký stupeň flexibility a presnosti pri spracovaní plechu.
Aké tolerancie možno dosiahnuť pri CNC ohýbaní plechu?
Pri CNC ohýbaní plechu možno dosiahnuť tolerancie v rozsahu ±0,1 mm v závislosti od materiálu a zložitosti súčiastky. Táto vysoká presnosť umožňuje zabezpečiť presné uloženie aj pri veľmi jemných ohyboch a prísnych toleranciách. Vďaka moderným technikám ohýbania CNC možno vyrábať komponenty s minimálnymi odchýlkami, čo je dôležité najmä pri spracovaní kovov a pre priemyselné aplikácie. CNC ohýbanie plechu ponúka ideálne riešenie na výrobu rozmerovo presných, vysokokvalitných ohýbaných plechových dielov, ktoré spĺňajú špecifické požiadavky na presnosť uloženia.
Aká je maximálna a minimálna hrúbka plechu, ktorú je možné ohýbať?
Minimálna a maximálna hrúbka závisí od konkrétneho typu a výkonu CNC ohýbačky. Napríklad, stroje sú vyrábané pre plechy zo svitkov šírky 1250 mm do hrúbky plechu 1mm (380MPa). U hliníkových plechov je tloušťka do 1,5mm. Iné stroje môžu spracovať hrúbky do 4mm, 6mm, 12mm alebo dokonca 20mm, ako aj 150mm pre delenie plechov.
Sú CNC ohýbačky vhodné na sériovú aj kusovú výrobu?
Áno, CNC ohýbačky sú vhodné na sériovú aj kusovú výrobu. Ich flexibilita a programovateľnosť umožňujú rýchle prepínanie medzi rôznymi úlohami.
Aká je životnosť CNC ohýbačky plechu?
Pri správnej údržbe a používaní môže CNC ohýbačka slúžiť desaťročia. Kľúčová je pravidelná kontrola, výmena opotrebiteľných dielov a aktualizácia softvéru.
