V technických systémoch, najmä v priemyselných aplikáciách, kde je presnosť a bezpečnosť kľúčová, sa stretávame s rôznymi pojmami a metódami, ktoré popisujú procesy a stavy. Tento článok sa zameriava na definície dôležitých termínov súvisiacich s uťahovacími programami, ich konfiguráciou a správou, ako aj na objasnenie krízových situácií, ktoré môžu nastať pri nesprávnom použití.
Základné Princípy Uťahovacích Programov

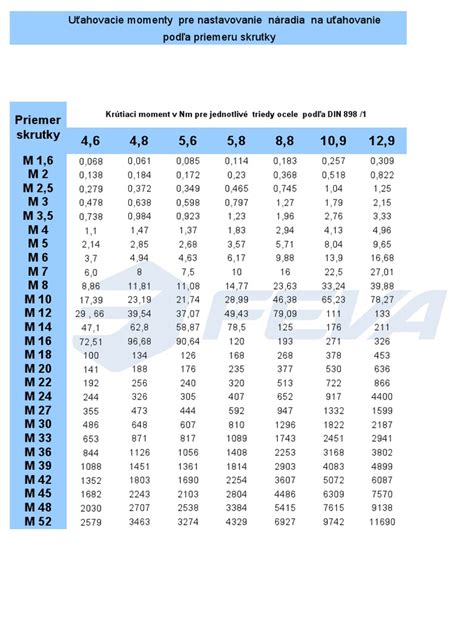

Programy na uťahovanie POWER FOCUS 6000 potrebujú mať nastavené parametre, aby mohli uťahovanie vykonávať. Proces uťahovania je rozdelený do štyroch stupňov: Štart, zaskrutkovanie, uťahovanie a zastavenie. Zvolením programu uťahovania je možné vybrať metódu na uplatnenie sily zovretia (alebo predpínania) na spoj. Odlišné spoje požadujú rôzne stratégie na to, ako aplikovať želanú zvernú silu a na minimalizovanie nechcených efektov v servise. Všetky programy uťahovania si vyžadujú nastaviť aspoň Požadovaný cieľ alebo Požadovaný uhol. Iné nastavenia sú voliteľné, ako pozvoľný štart závitorez korekcia uťahovacieho momentu. Proces uťahovania môžete monitorovať pridaním limitov, v rámci ktorých sa musí udržať uťahovací moment alebo uhol, v ktorom sa natáča matica.
Typy Uťahovacích Stratégií
- TurboTight: TurboTight je predvolená stratégia uťahovania a je navrhnutá na vykonávanie veľmi rýchlych a ergonomických uťahovaní, založených na maximálnej rýchlosti nástroja (Max. rýchlosť nástroja). Na minimalizovanie rizika neočakávaného trhnutia na konci uťahovania pri použití stratégie uťahovania TurboTight nezabudnite nastaviť Max. časový limit. Max. časový limit je predvolene aktivovaný, je však nutné nastaviť súvisiace hodnoty. Pri väčšine uťahovaní je možné udržať maximálnu rýchlosť, ale ak sa všetky/niektoré uťahovania prekročia, znížte rýchlosť v malých krokoch. Uťahovací moment zaskrutkovanie dokončené sa nepoužíva na ovládanie uťahovania, ale len na výpočet limitov a výsledkov.
- Rýchly stupeň: Rýchly stupeň je stratégia uťahovania, ktorá je použitá na zníženie predpínacieho rozptýlenia spoja pridaním počiatočného kroku, s daným momentom a rýchlosťou, a následne na zredukovanie požadovanej rýchlosti v záverečnom stupni.
- Dvojstupňová: Dvojstupňová stratégia je veľmi podobná stratégii rýchleho stupňa, okrem toho, že pridáva menší časový sklz medzi prvým a záverečným stupňom, aby ďalej pôsobil proti krátkodobým relaxačným účinkom v spoji. Pri dosiahnutí prvého cieľa sa nástroj na stanovený čas okamžite zastaví, predtým než bude pokračovať v záverečnom stupni.
- Trojstupňová: Trojstupňová stratégia pridá stupeň uvoľnenia medzi prvým a záverečným stupňom, aby predišla krátkodobému relaxačnému efektu kvôli uchyteniu a znížila predpínací rozptyl. Úpravu spoja vykonáte utiahnutím prvého stupňa na daný moment, Prvý moment, a potom uvoľnite zaťaženie otáčaním matice o stanovený Uhol úpravy a následným utiahnutím matice na jeho Požadovaný moment alebo Požadovaný uhol.
- Štvorstupňová stratégia: Štvorstupňová stratégia uťahovania je rozdelená do jednotlivých stupňov, ktoré môžu byť Zapnuté alebo Vypnuté na prispôsobenie úlohy uťahovania. Táto stratégia je konfigurovateľná, kde je možné používať všetky alebo len pár dostupných stupňov.
- Externý výsledok: Externý výsledok sa používa, keď je OK uťahovanie indikované externým digitálnym signálom.
Štvorstupňová Stratégia Uťahovania Podrobne
Štvorstupňová stratégia uťahovania predstavuje komplexnú metódu pre presné a kontrolované uťahovanie. Každý stupeň má stanovenú hodnotu a môže monitorovať ostatné hodnoty. Grafická reprezentácia odlišných stupňov a kriviek pre rýchlosť, uťahovací moment a uhlovú rotáciu v priebehu času pomáha pri opísaní nastavení konfigurácie a významu hodnôt parametrov.
Fázy Štvorstupňovej Stratégie
- Štart: Počiatočný stupeň sa používa na zapojenie závitu a na zistenie, či prišlo k uťahovaniu. Stupeň je definovaný od spúšťača stlačeného až pokiaľ sa nedosiahne požadovaný uhol. Čas, moment a uhol sa monitorujú počas počiatočného stupňa.
- Zaskrutkovanie: Stupeň zaskrutkovania sa používa na zaskrutkovanie skrutky do úrovne prítlaku. Stupeň zaskrutkovania sa berie od zapojenia závitu až pokiaľ hlavica skrutky úplne nedosiahne úroveň prítlaku. Počas zaskrutkovania sú čas, uťahovací moment a uhol monitorované. Požadovaná hodnota pre stupeň je, keď sa dosiahne Moment zaskrutkovanie dokončené.
- Uťahovanie: Stupeň uťahovania sa používa na uťahovanie skrutky do definovanej úrovne momentu a môže byť rozdelený do niekoľkých stupňov. Táto záverečná požadovaná hodnota môže byť buď požadovaný moment alebo požadovaný uhol. Stupeň uťahovania je rozdelený do dvoch stupňov, prvý a záverečný stupeň. Stupeň Prvého utiahnutia trvá od zaskrutkovanie dokončené až pokiaľ sa nedosiahne požadovaná úroveň Prvého momentu. Čas, moment a uhol sa monitorujú počas prvého stupňa. Stupeň Prvého utiahnutia trvá od Prvého momentu, pokiaľ sa nedosiahne záverečná požadovaná úroveň.
- Zastavenie: Stupeň zastavenia slúži na ukončenie uťahovania ergonomickým spôsobom. Pozvoľné zastavenie sa používa na dokončenie kroku zastavenia ergonomickým spôsobom, aby sa mohla uvoľniť objímka.
Každý stupeň pri konfigurácii berie ohľad na uťahovací moment, uhol, čas a rýchlosť nástroja. Limity času, uhla a momentu sa môžu monitorovať.
Manažment Konfigurácie a Krízové Scenáre
Zmena v konfigurácii programu na uťahovanie môže spôsobiť neočakávaný uťahovací moment, smer otáčania alebo rýchlosť v systéme(och), keď je program na uťahovanie momentálne používaný. Mohlo by to mať za následok ťažké ublíženie na zdraví a/alebo poškodenie majetku.
Dôležité upozornenia:
- Skontrolujte konfiguráciu programu na uťahovanie po pridaní nového programu alebo po uplatnení zmien existujúceho programu.
- Zmeny vykonané v programoch na uťahovanie v ktorejkoľvek sekcii je potrebné aktívne aplikovať kliknutím na tlačidlo Použiť v pravom dolnom rohu GUI. Poprípade môžete zmeny vrátiť späť kliknutím na tlačidlo Späť na rovnakom mieste.
- Pri odchode zo sekcie, v ktorej boli vykonané zmeny (pomocou tlačidla Späť, Domov alebo Výsledok), sa používateľovi zobrazí okno s upozornením, kde je možné zmeny aplikovať alebo zrušiť. Používateľ nemôže pokračovať bez použitia alebo zrušenia zmien.
Funkcie ovládača, ako napr. nízkoreakčné stratégie upevňovaní a ďalšie funkcie ovládača, si okrem iného vyžadujú licencie distribuované prostredníctvom systému riadenia systému. Zatiaľ čo je konfigurácia funkcií možná bez špecifických licencií, priradenie a používanie týchto funkcií bude vyžadovať, aby bola na ovládači nainštalovaná správna licencia. Podrobnejšie informácie o licenciách nájdete v Licenciách (FMS).
