Stroj na ohýbanie plechov je kľúčovým zariadením v rôznych priemyselných odvetviach vrátane výroby, stavebníctva a spracovania kovov. Ohýbanie plechu je proces mechanického tvarovania plechových pásov pod presne definovaným uhlom. Výsledkom je prvok, ktorý dokonale kopíruje tvar konkrétneho miesta na streche, či už ide o odkvapnicu, prístrešné oplechovanie alebo veterné lišty. Na rozdiel od metód kladivového alebo ručného ohýbania zabezpečujú ohýbačky konzistentnosť, ktorá je nevyhnutná pre opakovateľnú výrobu. Proces závisí od plastickej deformácie: kov sa zatlačí za hranicu jeho pružnosti a ten si udrží nový tvar. Materiály ako oceľ alebo hliník však kladú odpor a po ohnutí sa mierne vrátia späť. Tu je dôležitá presnosť a moderný výskum, ako napríklad štúdie využívajúce digitálnu koreláciu obrazu, pomáha kvantifikovať túto pružnosť pre lepšiu kontrolu.
Základné komponenty a princíp činnosti ohýbačky plechu
Predtým, ako preskúmame pracovný princíp, je nevyhnutné porozumieť základným komponentom stroja na ohýbanie plechov.
- Valčeky: Valčeky sú primárne komponenty zodpovedné za ohýbanie dosky.
- Systém pohonu: Pohonný systém poháňa valce a riadi ich pohyb.
Princíp činnosti stroja na ohýbanie dosiek je založený na koncepte pôsobenia sily na kovovú dosku, aby sa deformovala do zakriveného tvaru. Stroj na ohýbanie plechov je nástroj alebo stroj, ktorý aplikuje riadenú silu na deformáciu kovového plechu pozdĺž priamej osi, čím vytvára uhly, príruby alebo krivky. Je to kľúčový nástroj na premenu surového materiálu na funkčné komponenty, ako sú kryty alebo konštrukčné podpery.
Kroky ohýbania plechu:
- Nabíjanie taniera: Kovová doska je umiestnená medzi valcami ohýbačky.
- Nastavenie valčekov: Operátor nastaví polohu a prítlak valcov podľa požadovaného polomeru a uhla ohybu.
- Aplikovanie sily: Po nastavení valcov sa aktivuje systém pohonu na otáčanie valcov.
- Ohýbanie taniera: Platňa sa pri prechode cez valčeky postupne ohýba.
CNC Ohraňovací lis APHS 1254x40
Typy ohýbačiek plechu a ich využitie
Ohýbačky sa dodávajú v rôznych variantoch, pričom každý z nich je vhodný pre špecifické úlohy, materiály a rozsah výroby. Existuje niekoľko typov strojov na ohýbanie plechov, z ktorých každý má svoj vlastný jedinečný pracovný princíp a aplikácie.
3-valcová ohýbačka plechu
Tento typ stroja má tri valce usporiadané v trojuholníkovej konfigurácii. Horný valec je nastaviteľný, zatiaľ čo spodné dva valčeky sú pevné.
4-valcová ohýbačka plechu
4-valcový stroj na ohýbanie plechov má štyri valce usporiadané v štvorcovej alebo obdĺžnikovej konfigurácii. Horné a spodné valčeky sú nastaviteľné, zatiaľ čo bočné valčeky sú pevné. Podobne ako stroj na ohýbanie 4-valcových dosiek, aj stroj na ohýbanie dosiek so štyrmi valcami má štyri valce.
Ručné ohýbačky
Ručné ohýbačky, ako sú ohýbačky typu box a pan alebo klzné valce, sú ideálne pre prácu s nízkym objemom alebo výrobu prototypov. Sú cenovo dostupné, nepotrebujú energiu a s ľahkosťou manipulujú s tenšími plechmi (až do hrúbky ocele 14). V dielni na úpravu motocyklov použil výrobca 36-palcovú manuálnu brzdu na tvarovanie krytov nádrží z ocele kalibru 18. S pevnou rukou dosiahli 90-stupňové ohyby s presnosťou na 1 stupeň. Nastavenie bolo rýchle, ale pri hrubších materiáloch sa táto námaha stala úzkym hrdlom - niečo, čo treba zvážiť, ak sa vaše pracovné zaťaženie zvýši.

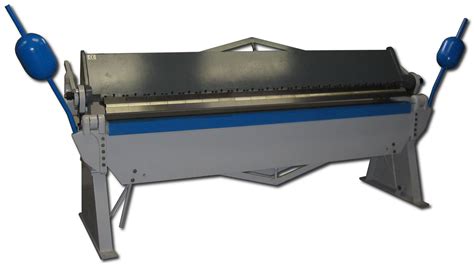

Stolové ručné ohýbačky plechu
Stolová ručná ohýbačka plechu je základom každej klampiarskej dielne. Umožňuje presné ohýbanie pod uhlom od niekoľkých stupňov až po 135°, pričom obsluha môže opakovane vyrábať rovnaké prvky bez odchýlok. Tento typ ohýbačky je ideálny na prípravu oplechovaní pred odchodom na stavenisko. Klampiar si v dielni pripraví všetky odkvapnice, prístrešné lišty aj veterné pásy, ktoré potom na streche len osadí a upevní.
- Výhody: vysoká presnosť uhla ohybu, možnosť sériovej výroby rovnakých prvkov, vhodná pre plech hrúbky 0,4-1,0 mm, pevná konštrukcia s možnosťou nastavenia pritlačovacieho nosníka.

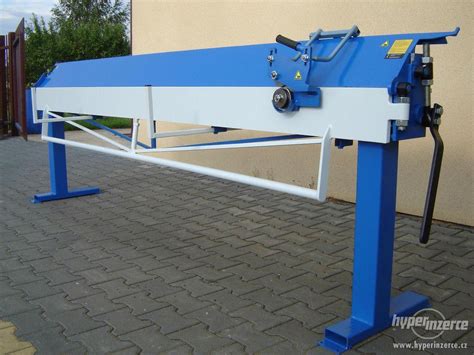

Prenosné stavebné ohýbačky plechu
Prenosná ohýbačka plechu je riešenie pre prácu priamo na stavenisku alebo na streche. Ľahšia konštrukcia umožňuje transport aj do ťažko prístupných miest. Profesionálne modely zvládajú ohýbanie plechu so šírkou až 2 000-3 000 mm, čo výrazne urýchľuje prácu pri dlhých odkvapových oplechovaniach. Prenosná ohýbačka je nevyhnutná vtedy, keď tvarovanie musí prebehnúť priamo na mieste - napríklad pri skomplikovanom tvare strechy, kde každé oplechovanie vyžaduje individuálne prispôsobenie.
Hydraulické a pneumatické ohýbačky
Hydraulické ohýbačky využívajú tlak kvapaliny na dosiahnutie vysokej sily a zvládajú plechy s hrúbkou až 6 mm. Pneumatické modely sú ľahšie, ale vynikajú v opakujúcich sa úlohách. Obe znižujú námahu obsluhy v porovnaní s manuálnymi možnosťami. Autoservis sa pri opravách blatníkov spoliehal na 20-tonovú hydraulickú ohýbačku. Ohýbaním ocele kalibru 16 do hladkých kriviek skrátili výrobný čas o 30 % v porovnaní s manuálnymi metódami. Pravidelná údržba, ako napríklad kontrola hydraulickej kvapaliny, udržiavala stroj spoľahlivý. Pneumatika medzitým zažiarila v továrni na nábytok, kde rýchlo formovali tenké hliníkové rámy.

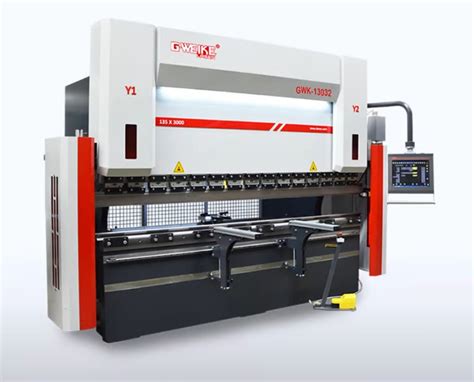

Elektrické priemyselné ohýbačky plechu (CNC ohraňovacie lisy)
V klampiarskych dielňach zameraných na sériovú výrobu sa používajú elektrické ohýbačky. Zaručujú maximálnu opakovateľnosť, presnosť a rýchlosť spracovania, ale ich cena a rozmery ich predurčujú pre profesionálne prevádzky, nie pre bežnú klampiarsku prácu na stavbe. CNC ohraňovacie lisy sú tie najvýkonnejšie a ponúkajú počítačom riadenú presnosť pre zložité a veľkoobjemové úlohy. Integrujú sa s CAD softvérom, automatizujú viacstupňové ohýbanie a výmenu nástrojov. V leteckom priemysle jeden dodávateľ použil CNC ohýbačku Amada na výrobu titánových rámov dronov. Naprogramovaním sekvencie ohybov 45 a 90 stupňov dosiahli tolerancie 0,003 palca pri 300 kusoch týždenne. Výskum postupného ohýbania zdôrazňuje, ako CNC znižuje chyby nastavenia, vďaka čomu je ideálne pre zložité geometrie.
Vyberte si podľa svojich potrieb: manuálny pre flexibilitu, hydraulický pre výkon, CNC pre mierku. Dielňa, ktorá vyrába menej ako 100 dielov mesačne, sa môže riadiť manuálnym obrábaním; viac ako 1 000 dielov si vyžaduje investíciu do CNC.
Porovnanie typov ohýbačiek plechu
| Typ ohýbačky | Kde sa používa | Výhody | Nevýhody |
|---|---|---|---|
| Stolová ručná | Dielňa | Vysoká presnosť, sériová výroba | Neprenášateľná |
| Prenosná stavebná | Priamo na streche | Flexibilita, transport | Menšia presnosť |
| Elektrická priemyselná (CNC) | Sériová výroba | Rýchlosť, opakovateľnosť | Vysoká cena, gabarity |
Využitie ohýbania plechu v praxi
Ohýbanie plechu nie je len o estetike. Každý nesprávne vytvarovaný spoj alebo oplechovanie môže byť miestom, kde voda prenikne pod krytinu, poškodí tepelnú izoláciu a postupne ohrozí celú strešnú konštrukciu. Práve preto je presnosť ohybu rovnako dôležitá ako výber samotnej strešnej krytiny. V praxi sa ohýbanie plechu využíva vždy, keď strešný plech musí zmeniť smer, na hranách strechy, pri styku s murovanými prvkami alebo pri tvorbe dekoratívnych aj funkčných detailov pokrytia.
Kde sa využíva ohýbanie plechu na streche?
Ohýbanie plechu nachádza uplatnenie vo všetkých kľúčových detailoch strešného systému. Správne vytvarované oplechovania sú zárukou tesnosti a dlhej životnosti celej strechy. Medzi hlavné oblasti patrí:
- Odkvapové oplechovania - tvarujú a utesňujú spodnú hranu strechy, odvádzajú vodu do odkvapového systému.
- Prístrešné oplechovania - utesňujú styk strešnej plochy so stenou budovy, bránia zatekaniu pri styku dvoch rôznych konštrukčných prvkov.
- Veterné lišty - chránia a dokončujú bočné hrany strešnej plochy pred vniknutím vetra a dažďa.
- Oplechovania komínov a prestupov - vyžadujú individuálne tvarovanie pre každý komín alebo prestup.
- Hrebeňové prvky a nárožia - uzatvárajú a utesňujú vrchol strechy aj rohové spoje dvoch strešných plôch.
Každý z týchto prvkov vyžaduje iný uhol ohybu a iný profil. Kliešte na ohýbanie plechu a ohýbačky sú preto na každej profesionálnej stavbe strechy nevyhnutnosťou.

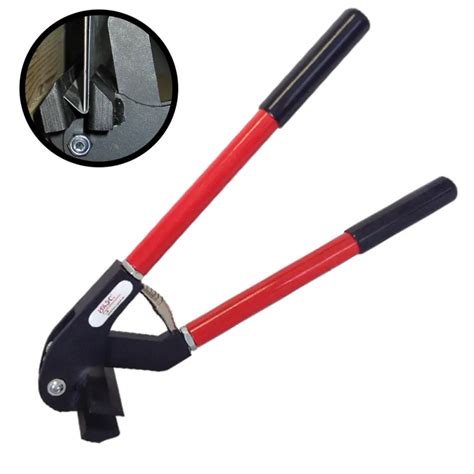

Kliešte na ohýbanie plechu
Kliešte na ohýbanie plechu sú ručný klampiarsky nástroj, ktorý umožňuje presné tvarovanie hrán a lemov plechu priamo na streche - bez potreby stolovej ohýbačky. Práve vďaka nim môže klampiar dokončiť aj tie najnáročnejšie detaily priamo na mieste montáže.
Kliešte na ohýbanie plechu sa používajú predovšetkým na:
- podohnutie lemov pri montáži plechu na stojatú drážku,
- ohrnutie hrán oplechovaní pri styku so stenou alebo komínom,
- korekciu uhlov hotových oplechovaní po ich predbežnej príprave v dielni,
- zatesnenie spojov presným pritlačením plechu k podkladovej konštrukcii.
Kvalitné kliešte na ohýbanie plechu sú vyrobené z nástrojovej ocele a vybavené ergonomickými protišmykovými rukoväťami. Pri viachodinovej práci na streche je komfort uchopenia rovnako dôležitý ako samotná presnosť nástroja. Modely s plastovým povlakom na čeľustiach navyše chránia povrchovú úpravu plechu pred poškriabaním.
Ako správne ohýbať plech na streche?
Ohýbanie strešného plechu vyžaduje dodržiavanie niekoľkých základných pravidiel. Ich zanedbanie môže viesť k poškodeniu povrchovej úpravy, netesnostiam alebo nutnosti vymeniť celý prvok.
- Ohýbajte vždy pozdĺž smeru valcovania - oceľový plech má presne definovaný smer valcovania. Ohýbanie kolmo na tento smer hrozí prasknutím lakovej vrstvy a vznikom korozívnych miest.
- Vždy označte líniu ohybu - pred vložením plechu do ohýbačky alebo pred použitím klieští označte líniu ohybu fixkou alebo ryskou. Predídete posunutiu a nutnosti narovnávania hotového prvku.
- Zvoľte správny uhol podľa použitia - odkvapové oplechovania väčšinou vyžadujú uhol 90° alebo mierne ostrý (85°). Prístrešné oplechovania môžu vyžadovať tupý uhol - vždy závisí od konkrétneho sklonu strešnej plochy.
- Pracujte pri správnej teplote - pri teplote pod 0 °C sa oceľový plech stáva krehkejším a lakové vrstvy strácajú elasticitu. Vyhýbajte sa ohýbaniu plechu pri silnom mraze, prípadne plech pred opracovaním mierne ohrejte.
- Chráňte povrchovú úpravu - používajte mäkké ochranné podložky na čeľuste ohýbačky alebo kliešte na ohýbanie plechu s plastovým povlakom, najmä pri práci s prémiovými povrchovými úpravami.
CNC Ohraňovací lis APHS 1254x40
Bezpečnostné protokoly pre ohýbacie operácie
Bezpečnosť nie je voliteľná - je základom každej ohýbačky. Sila ohýbačky môže rozdrviť prsty alebo vymrštiť trosky, takže príprava je kľúčová. Noste vhodné osobné ochranné prostriedky: priliehavé rukavice, ochranné okuliare, topánky s oceľovou špičkou a chrániče sluchu pre hlučnú hydrauliku. Uvoľnite neporiadok v pracovnom priestore, aby ste sa vyhli zakopnutiu, a ťažké stroje pripevnite k podlahe. Napríklad v jednom výrobnom závode, ktorý som navštívil, došlo k takmer nehode, keď sa počas ohybu skĺzol voľný obrobok. Dvojručné ovládanie a voľná zóna zabránili zraneniu. Denne kontrolujte opotrebovanie nástrojov - prasknuté matrice alebo tupé razníky spôsobujú nekonzistentné ohyby. Počas údržby používajte blokovanie/označovanie, aby ste predišli náhodnému spusteniu. Vetranie je nevyhnutné pri ohýbaní potiahnutých kovov, ako je pozinkovaná oceľ, ktorá môže uvoľňovať škodlivé výpary. V reálnom prípade dielňa na ohýbanie nehrdzavejúcej ocele zaviedla týždenné bezpečnostné cvičenia po úniku hydraulického systému. Kontrola hadíc odhalila problém včas, čím sa ušetrili prestoje a potenciálne zranenia. Vyškoľte svoj tím v núdzovom zastavení a majte poruke lekárničku.
Výber a príprava materiálu
Správny materiál určí, aký ohyb budete chcieť. Zvážte hrúbku, zliatinu a smer vlákien. Mäkká oceľ (valcovaná za studena) ponúka hladký povrch; hliník 5052 sa ľahko ohýba bez praskania, čo je skvelé pre kryty. V prípade námorných súčiastok je nehrdzavejúca oceľ 316 odolná voči korózii, ale vyžaduje si opatrné zaobchádzanie, aby sa predišlo spevneniu. Plech pripravte odstránením ostrých hrán pilníkom alebo brúskou, aby ste predišli zaseknutiu. Pre presnosť ho dvakrát odmerajte posuvným meradlom - pravítka ho neprerežú. Povrch jemne namažte olejom, aby ste znížili trenie počas ohýbania. Napríklad výrobca, ktorý vyrábal potrubia HVAC z pozinkovanej ocele s hrúbkou 20, označil rydlom čiary ohybu a pomocou skúšobného kusu potvrdil polomer 0,75 palca. Táto príprava zabezpečila perfektné zarovnanie prírub, čím sa predišlo opätovnému opracovaniu. V prípade húževnatých materiálov, ako je oceľ s vysokým obsahom uhlíka, žíhanie (zahriatie na 1100 °F a pomalé chladenie) zlepšuje ťažnosť. Vypočítajte minimálny polomer ohybu, aby ste predišli prasklinám: pre hliník s hrúbkou 14 sa snažte o 1,5-násobok hrúbky (približne 0,1 palca). Smer vlákien je dôležitý - ohýbanie rovnobežne s vláknami riskuje prasknutie.
Kľúčové parametre: Tolerancia ohybu, K-faktor a pružina
Ohýbanie vyžaduje matematické výpočty na predpovedanie toho, ako sa kov naťahuje a stláča. Prídavok na ohyb (BA) vypočítava potrebný dodatočný materiál: BA = (π/180) × Uhol × (Polomer + K-faktor × Hrúbka). K-faktor (0,3 - 0,5) odráža posun neutrálnej osi. Pre 90-stupňový ohyb na oceli s hrúbkou 0,06 palca s polomerom 0,1 palca a K = 0,35 platí BA ≈ 0,165 palca. Dielňa formujúca U-profily z ocele kalibru 16 použila túto metódu na presné rezanie plochých vzorov, čím zabezpečila, že konečné rozmery zodpovedajú CAD. Pruženie, kde sa kov mierne odrazí, nasleduje vzorec θ_s = (180/π) × (E / (1 + m)) × (t / (2R)), kde E je modul pružnosti, m je spevnenie, t je hrúbka a R je polomer. Výskum ukazuje, že digitálna korelácia obrazu dokáže merať túto hodnotu s presnosťou na 0,05 stupňa. Odsadenie (polomer + hrúbka/2) × tan(uhol/2) zabraňuje zhlukovaniu materiálu. Pre ohyb 45 stupňov, polomer 0,125 palca a hrúbku 0,05 palca je odsadenie približne 0,06 palca. CAD nástroje ako SolidWorks tieto procesy automatizujú, ako je vidieť na prípade konzoly, ktorá skracuje čas výroby prototypu o 25 %.
Riešenie bežných problémov s ohýbaním
Problémy sa stávajú, ale s správnym prístupom sa dajú vyriešiť. Nerovnomerné ohyby často pramenia z nesprávne zarovnaných závitových nástrojov - na ich vyrovnanie použite podložky. Praskliny na vonkajšom ohybe? Zväčšite polomer na 2-3-násobok hrúbky pri zliatinách, ako je nehrdzavejúca oceľ 304. Vrásky vo vnútri ohybu signalizujú príliš veľkú kompresiu. Pomáhajú širšie matrice alebo tlakové podložky. Výrobca zdravotníckych pomôcok pri ohýbaní titánu dosiahol 4-stupňové pružné spätné ohyby; použitím metódy DIC od Xu a kol. prekonali ohyb o 5 stupňov, čím splnili špecifikáciu. Riedenie o viac ako 15 %? Postupne znižovať tonáž. Dielňa na výrobu tlakových nádob používala na monitorovanie ultrazvukové meradlá s nastavením od 18 do 12 ton. Olejové stopy? Vyčistite matrice odmasťovačom. Zaznamenávajte všetky problémy, aby ste zistili trendy opotrebovania nástrojov, ako naznačujú štúdie postupného ohýbania pre riadenie procesu.
Pokročilé techniky z nedávneho výskumu
Najmodernejší výskum ponúka spôsoby, ako vylepšiť vaše ohýbanie. Xu a kol. (2021) použili digitálnu koreláciu obrazu na mapovanie deformácie, čím znížili pružnosť hliníka o 65 %. Dielňa to aplikovala so základným nastavením kamery a overila ohyby na zliatine 5052, čím ušetrila 10 % materiálu. Dang a kol. (2019) skúmali postupné ohýbanie s použitím robotických ramien na mikroohýbanie, aby vytvorili 3D krivky s presnosťou 0,4 mm. Výrobca satelitných panelov to prijal a znížil deformáciu z 1,5 mm na 0,3 mm v porovnaní s tradičnými lismi. Dubey a Pathak (2022) aplikovali Taguchiho metódy na optimalizáciu rýchlosti, mazania a vôle matrice, čím zvýšili konzistenciu uhla o 50 % v automobilových dieloch. Výrobca tieto metódy skombinoval pre letecké potrubia, čím znížil potrebu prepracovania o 40 %. Začnite s nastavením Taguchi, pridajte DIC pre monitorovanie a pre zložité formuláre vyskúšajte inkrementálne. Najprv otestujte malé dávky.
