Elektroinštalačné rúrky a opletené husie krky predstavujú moderné a praktické riešenie pre povrchové vedenie elektroinštalácie, ktoré spája spoľahlivú ochranu kabeláže s estetickým spracovaním. Slúžia na ochranu elektrických, energetických a telekomunikačných káblov pri povrchovej inštalácii.
Ponúkajú robustnú ochranu proti poškodeniu, vlhkosti a prachu a zároveň znižujú riziko úrazu elektrickým prúdom. Chráničky na káble sú prirodzenou súčasťou elektroinštalácie s účelom ochrany káblov pred externými vplyvmi alebo mechanickým poškodením. Umožňujú jednoduchú manipuláciu s káblami, čo je neoceniteľným faktorom pri inštaláciách v náročných prostrediach.
Typy elektroinštalačných rúrok
Existujú dva hlavné typy elektroinštalačných rúrok:
- Pevné elektroinštalačné rúrky: Sú určené pre inštalácie, kde je požadovaná vysoká mechanická odolnosť a stabilné vedenie kabeláže. Poskytujú väčšiu stabilitu a pevnosť.
- Flexibilné elektroinštalačné rúrky (tzv. husie krky): Sú vyrobené z pružného materiálu umožňujúceho ľahké ohýbanie a prispôsobenie tvaru trasy kabeláže. Ponúkajú vysokú flexibilitu pri montáži, vďaka čomu sú vhodné na povrchové vedenie alebo inštalácie v miestach s obmedzeným priestorom. Ohybné rúry (husie krky) sú ideálne na ochranu káblov uložených pod omietkou alebo v sadrokartónovej priečke. Uľahčujú zaťahovanie káblov a chránia ich. Ohybné rúry, všeobecne známe ako "husie krky" alebo korugované rúrky, sú základným materiálom pre skrytú (podomietkovú) elektroinštaláciu. Hlavnou výhodou ohybných rúrok je ich pružnosť, ktorá umožňuje flexibilné ohýbanie podľa potreby, čím sa zjednodušuje inštalácia a minimalizuje riziko poškodenia káblov. Táto flexibilita je obzvlášť užitočná pri inštaláciách v ťažšie prístupných miestach, ako sú napríklad stropy, steny alebo podlahy.
Špeciálne typy chráničiek
Pre inštalácie, kde sa vyžaduje vysoká mechanická pevnosť, sú k dispozícii špeciálne typy chráničiek. Pevné chráničky na káble zabezpečujú stabilitu a ochranu káblov v pevných konštrukciách, čo je ideálne pre stabilné a nenáročné elektroinštalácie z pohľadu prístupnosti káblov.
Chráničky na káble do zeme sú špeciálnym typom chráničiek navrhnutých presne pre použitie v podzemných elektroinštaláciách. Sú navrhnuté s cieľom chrániť káble, ktoré sú položené pod zemou pred rôznymi vonkajšími vplyvmi, ako sú vlhkosť, väčšie mechanické zaťaženie alebo dokonca prípadná pôdna korózia.
Výber správneho priemeru a typu
Pri výbere správnej chráničky na káble je dôležité zohľadniť niekoľko faktorov:
- Prostredie inštalácie: Pre inštalácie v interiéri je vhodnejšia ohybná alebo pevná rúrka bez špeciálnych úprav, zatiaľ čo pre vonkajšie inštalácie odporúčame použitie ochrannej rúrky do zeme.
- Veľkosť a typ káblov: Je veľmi dôležité zvoliť chráničku s dostatočným priemerom a pevnosťou, aby bola schopná ochrániť káble pred poškodením. Vnútorný priemer rúrky musí byť dostatočne veľký pre počet a hrúbku káblov, ktoré ním plánujete viesť. Nezabudnite na rezervu pre ľahšie zaťahovanie.
- Mechanická odolnosť (N): Udáva, akému tlaku rúrka odolá.
- Farebné rozlíšenie: Môže uľahčiť orientáciu v inštalácii.
Príklady kvalitných ohybných rúrok
- Vysokokvalitná ohybná rúrka Scame ICE 16 s priemerom 16 mm je určená na ochranu elektrických rozvodov v náročnejších podmienkach.
- Vysokokvalitná ohybná rúrka Scame ICE 20 s priemerom 20 mm je ideálnym riešením pre ochranu káblov v náročných stavebných podmienkach.
Kompletný sortiment inštalačného materiálu
Elektroinštalačné práce si vyžadujú kvalitný a spoľahlivý inštalačný materiál. Nakúpiť môžete inštalačné rúrky, hadice, kolená, chráničky a ďalšie prvky a príslušenstvo na ochranu káblových vedení. Elektroinštalačné rúrky sú pevné plastové rúrky z PVC slúžiace na ochranu káblových rozvodov a sú určené na montáž na stenu pomocou príchytiek.
Oceľové rúrky a kolená
Oceľové elektroinštalačné rúrky sú dôležitou súčasťou elektroinštalácií, ktoré vyžadujú vysokú mechanickú odolnosť a ochranu káblov. V ponuke sú rôzne typy a veľkosti, vrátane kolien a vývodiek.

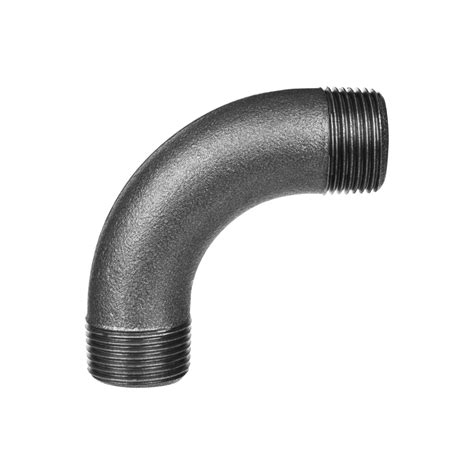

Príklady oceľových komponentov: Kolená
- Koleno Pc 13,5 oceľové-pozink: Koleno 90° pre oceľové elektroinštalačné závitové rúrky.
- Koleno Pc 16 oceľové-pozink: Koleno 90° pre oceľové elektroinštalačné závitové rúrky.
- Koleno Pc 21 oceľové-pozink: Koleno 90° pre oceľové elektroinštalačné závitové rúrky.
- Koleno Pc 29 oceľové-pozink: Koleno 90° pre oceľové elektroinštalačné závitové rúrky.
- Koleno rúrky kovové 6136 ZNM: Koleno 90° pre oceľové elektroinštalačné rúrky závitové ČSN? 47 mm, pozinkované.
- Koleno rúrky kovové 6142 ZNM: Koleno 90° pre oceľové elektroinštalačné rúrky závitové ČSN? 54 mm, pozinkované.
Príklady oceľových rúrok
Okrem kolien sú dostupné aj samotné oceľové rúrky v rôznych priemeroch:
| Typ rúrky | Priemer ČSN | Mechanická odolnosť | Povrchová úprava |
|---|---|---|---|
| Oceľová rúrka PC 13,5 (6013 ZNM) | 20,4 mm | 1250N / 5cm | pozink |
| Oceľová rúrka PC 16 (6016 ZNM) | 22,5 mm | 1250N / 5cm | pozink |
| Oceľová rúrka PC 21 (6021 ZNM) | 28,3 mm | 1250N / 5cm | pozink |
| Oceľová rúrka PC 29 (6029 ZNM) | 37 mm | 1250N / 5cm | pozink |
| Oceľová rúrka PC 36 (6036 ZNM) | 47 mm | 1250N / 5cm | pozink |
| Oceľová rúrka PC 42 (6042 ZNM) | 54 mm | 1250N / 5cm | pozink |
Spojky a vývodky
Pre správne a bezpečné spojenie rúrok a ochranu vodičov sú nevyhnutné spojky a vývodky.
Príklady spojok
- Spojka SM 16 UNIVOLT: Spojky sú určené pre spojenie rúrok.
- Spojka SM 20 UNIVOLT svetlo šedá: Spojky sú určené pre spojenie rúrok.
Príklady vývodiek
Vývodky slúžia na mechanickú ochranu vodičov alebo káblov pri ich výstupe z rúrok:
- Vývodka Pc 13,5 koncová: Určená k mechanickej ochrane vodičov.
- Vývodka Pc 16 koncová: Určená k mechanickej ochrane vodičov.
- Vývodka Pc 21 koncová: Určená k mechanickej ochrane vodičov.
- Vývodka Pc 29 koncová: Určená k mechanickej ochrane vodičov.
- Vývodka Pc 36 koncová: Určená k mechanickej ochrane vodičov.
- Vývodka Pc 42 koncová: Určená k mechanickej ochrane vodičov.
PVC rúrky
Tuhé hrdlované elektroinštalačné rúrky z PVC sú ďalšou možnosťou pre ochranu káblov. Majú rôzne priemery a mechanickú odolnosť.
- Rúrka pevná 1250N 8016 / 3m čierna: Tuhá hrdlovaná elektroinštalačná rúrka PVC Ø 16 mm, mechanická odolnosť 1250N / 5cm, čierna.
- Rúrka pevná 1250N 8040 / 3m čierna: Tuhá hrdlovaná elektroinštalačná rúrka PVC.
- Koleno rúrky VRM 25 sv.šedá: Koleno 90° pre tuhé elektroinštalačné rúrky PVC.
