Flexibilné rúry sú dôležitou súčasťou systémov teplovzdušného vykurovania a ventilácie, najmä pri inštaláciách krbov. Používajú sa na rozvod horúceho vzduchu, prívod externého vzduchu do krbov a prepojenie rôznych komponentov vykurovacieho systému.
Krby už dávno nie sú iba efektným doplnkom interiéru. V súvislosti s dlhodobými trendmi znižovania spotreby energií potrebných na výrobu tepla v domácnostiach sa stali dôležitou, a v nízkoenergetických domoch s takmer nulovou potrebou energie neraz aj rozhodujúcou súčasťou vykurovacích systémov. Teplovzdušné krbové vložky Romotop sú samozrejme schopné vyššie uvedené požiadavky plniť iba v kombinácii s príslušenstvom a teplovzdušnými rozvodmi.
Použitie Flexibilných Rúr

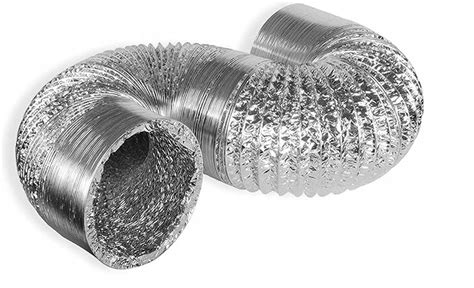

Flexibilné hliníkové potrubie (alu hadica) je určené na rozvod horúceho vzduchu pri teplovzdušnom kúrení a je použiteľné v oblasti klimatizácie a ventilácie. Flexibilné neizolované hadice s kruhovým prierezom sú vyrábané vplyvom špirálového navíjania hliníkovej pásky, ktorá je spájaná trojitým spojom.
Ohybné hliníkové potrubia, alebo ak chcete flexi hadice používané na distribúciu teplého vzduchu musia byť vzduchotesné a nesmú emitovať žiadne pachy. Týmto požiadavkám v plnej miere vyhovujú neizolované flexi hadice na rozvod teplého vzduchu z našej ponuky, ktoré sú spolu s okrúhlymi teplovzdušnými rozvodmi použiteľné aj v HVAC systémoch (klimatizačné a ventilačné systémy).
Rozvod Horúceho Vzduchu

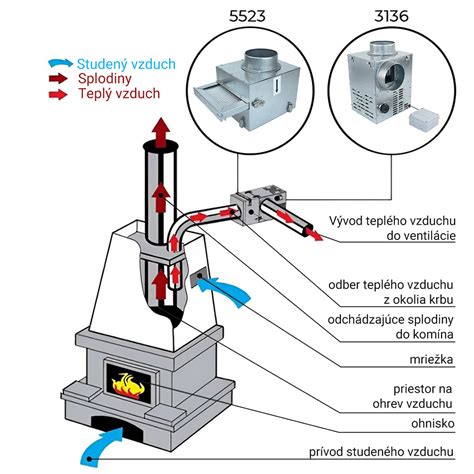

Pokiaľ je potrebné rozviesť teplý vzduch od krbu aj do ďalších miestností, je možné použiť buď tzv. samoťažný rozvod vzduchu, keď je k cirkulácii vzduchu využívaná len jeho prirodzená vlastnosť po jeho zahriatí, alebo použiť ťažný ventilátor, ktorý rozvedie horúci vzduch aj do vzdialenejších miestností. V takom prípade sa jedná o tzv. nútený rozvod s ťažným ventilátorom.
Hlavným prvkom teplovzdušného vykurovacieho systému je krbová vložka, z ktorej sa pomocou tepelne i akusticky odizolovaného ventilátora s vhodným regulátorom otáčok kovovými potrubiami v konštrukcii podlahy alebo pod stropom rozvádza teplý vzduch do jednotlivých izieb. Teplovzdušné rozvody hranaté s rozmermi 150x50 mm spolu s príslušnými komponentmi v podobe kolien, T alebo Y-kusov, krížových kanálov, či redukcií umožňujú komfortný rozvod teplého vzduchu v podlahe, ale hranaté kanály môžu byť prirodzene použité aj na prívod vzduchu z exteriéru.
V tomto návode sa budeme zaoberať práve takýmto systémom, tzn. vykurované miestnosti sú v takej vzálenosti, že by samoťažný rozvod vzduchu nefungoval. Náš ukážkový prípad znázorňuje typický dom strednej veľkosti, keď krb vykuruje jednu veľkú miestnosť spojenú s kuchyňou a pomocou rozvodu budú vykurované ďalšie štyri izby. Ťažný ventilátor je umiestnený na povale nad krbom a odsáva teplý vzduch z obstavby krbu.
Ventilátor je vybavený termostatickým spínačom, na ktorom možno nastaviť požadovanú teplotu zapnutia a vypnutia ventilátora. Po zakúrení v krbe a dosiahnutí požadovanej teploty začne pracovať. Po vyhasnutí v krbe sa naopak sám vypne. Z ventilátora je teplý vzduch vedený ďalej do rozbočovacej skrinky a odtiaľ do jednotlivých miestností. Rozvod je potom zakončený na strope v každej miestnosti ventilačným tanierom, alebo mriežkou so žalúziou.
Externý Prívod Vzduchu
Pripojenie krbovej vložky, či krbových kachlí na externý prívod vzduchu, je v dnešnej dobe pasívnych a nízkoenergetických domov, prakticky nutnosť. Procesu horenia v krbovej vložke či kachliach sa v týchto prípadoch nedostáva dostatočné množstvo vzduchu a preto je potrebné zabezpečiť dostatočný prísun vzduchu z exteriéru.
Flexibilné hliníkové potrubie Aluflex je ideálne na napojenie externého prívodu vzduchu u kachlí alebo krbovej vložky. Vďaka prevádzkovej teplote do 250 ° C je ideálne použitie pri rozvodoch teplého vzduchu z krbovej vložky vo vašom dome či chalupe.
Vhodných spôsobov, ako externý prívod vzduchu zaistiť je hneď niekoľko:
- Prievlak cez vonkajšiu stenu: V tomto prípade sa jedná o najjednoduchší spôsob napojenia, kedy krbová vložka, či kachle, sú umiestnené pri vonkajšej stene. V takomto prípade sa vykoná prievlak cez vonkajšiu stenu a dierou sa pretiahne flexibilná hliníková hadica rovnakého priemeru, aký má príruba na krovej vložke, či kachliach. Na fasáde sa potom prívod zakončí mriežkou. Na prírube krbovej vložky, či kachlí, sa potom flexibilna hadica proti vysunutiu zaistí sťahovacou páskou.

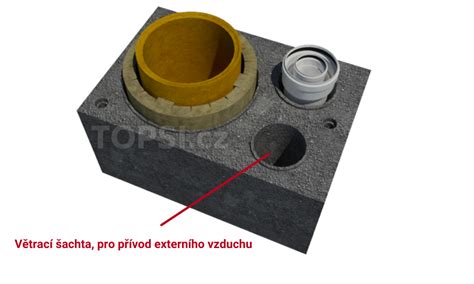

- Vetracia šachta v komíne: V tomto prípade sa pre napojenie externého vzduchu využíva vetracie šachty v komíne. Jedná sa o veľmi praktický spôsob, ako bez dodatočného zložitého búrania, externý vzduch ku krbu priviesť. S týmto typom komína je však potrebné počítať už pri plánovaní domu.
- Obdĺžnikové rozvody pod podlahou: V prípade, že to skladba podlahy dovoľuje, je možné externý prívod vzduchu zhotoviť pomocou tzv. obdĺžnikových rozvodov. Jednotlivé komponenty obdĺžnikových rozvodov sa medzi sebou prepájajú pomocou spojok. K prechodu medzi obdĺžnikovými rozvodmi a guľatou flexibilnou hadicou sa používa redukcia.
Inštalácia Flexibilných Rúr pre Rozvod Teplého Vzduchu
Samotný rozvod je umiestnený v priestore na povale. V protipožiarne priehradke je potrebné vyrezať otvor pre izolovanú flexi hadicu. V návode je zvolená izolovaná flexi hadica s vnútorným priemerom 150 mm. Vonkajší priemer (teda i s izoláciou) činí 190 mm.
Z izolované flexi hadice v priestore nad krbovou vložkou odstráňte izoláciu a ponechajte iba vnútornú časť. Uchytenie urobte pomocou montážnych úchytov, tak, aby sa hadica nedotýkala dymovodu. Povrchová teplota dymovodu by mohla hadicu poškodiť.
Teraz je treba pretiahnuť hadicu stropom. Ako sme už uviedli, izolovaná flexi hadica 150 mm má vonkajší priemer vrátane izolácie asi 190 mm. Preto zhotovte otvor v strope tak, aby bolo možné hadicu voľne pretiahnuť. Mechanický filter nečistôt by mal byť umiestnený pred ťažným ventilátorom.
Rozbočovaciu skrienku umiestnite tak, aby dĺžka jednotlivých vetví do vykurovaných izieb bola pokiaľ možno rovnaká. Vyhnite sa ostrým ohybom a potrubia voľte čo najkratšie.
Rozvod je zakončený v každej miestnosti v strope redukciou do mriežky. Súčasťou každej nami ponúkané výdychovej mriežky je rámček, ktorý sa len jednoducho do redukcie nacvakne. Ak volíte miesto výdychových mriežok ventilačne taniere, je súčasťou týchto tanierov príruba, ktorá sa z jednej strany nasadí na izolovanú flexi hadicu a z druhej zabuduje do stropu.
Krbový set Dalap pro rozvod tepla po domě
Komponenty a ich Účel
| Komponent | Účel |
|---|---|
| Flexibilná hliníková hadica | Rozvod teplého vzduchu |
| Ťažný ventilátor | Nútený rozvod vzduchu do vzdialenejších miestností |
| Rozbočovacia skrinka | Rozdelenie vzduchu do jednotlivých vetiev |
| Ventilačný tanier/mriežka | Ukončenie rozvodu v miestnosti |
| Redukcia | Prechod medzi rôznymi typmi potrubí |
Dôležité Poznámky
Výkon ventilátora sa odporúča voliť tak, aby bol schopný "obmeniť" vzduch vo vykurovanom priestore asi 3 krát za hodinu. Teda napríklad v rodinnom dome o vykurovanom priestore 300 m3 by sme zvolili výkon ventilátora najmenej 900 m3/h.
Kvalitná nehrdzavejúca oceľ zaručuje odolnosť proti korózii a vysokým teplotám. Nerezové dymovody s hrúbkou 0,6 mm s označením WK a priemerom 100 mm sú vhodné pre širokú škálu palív, vrátane vykurovacieho oleja, zemného plynu, svietiplynu, propán-butánu, uhlia, koksu, brikiet a dreva.
Komínové vložky s označením 0,6WK Roura flexi sú určené na odvod splodín pre druhy palív, ako je vykurovací olej, zemný plyn, svietiplyn, propán bután. Všetky časti sú vyrobené z vysoko akostného nerezového plechu s hrúbkou 0,6 mm.
Používanie flexibilných rúr pre krby je kľúčové pre efektívny a bezpečný rozvod tepla. Správna inštalácia a výber kvalitných materiálov zabezpečí dlhodobú funkčnosť a komfort.
