V súčasnej dobe sa pri výstavbe a modernizácii infraštruktúry kladie dôraz na trvácnosť, spoľahlivosť a efektivitu materiálov. HDPE potrubie PE100 RC predstavuje špičkové riešenie pre tlakové rozvody plynu, vody a kanalizácie, ktoré spĺňa aj tie najnáročnejšie požiadavky. Materiál PE100 RC, čo znamená "Resistance to Crack" (odolnosť voči trhlinám), je ľahký, stabilný polyetylén najnovšej generácie, navrhnutý pre extrémne odolnosť voči bodovému zaťaženiu a praskaniu.
Tlakové potrubia z HDPE sú charakteristické svojou vysokou pevnosťou a kruhovou tuhosťou, čo ich predurčuje na výstavbu hlavných rozvodných línií vrátane plynových a priemyselných rozvodov. Je to spoľahlivá voľba pre projekty, kde je prioritou maximálna životnosť a minimálna potreba údržby rozvodnej siete.
Typy potrubia PE100 RC pre plyn
Pre aplikácie v plynárenstve sú dostupné rôzne typy PE100 RC potrubí, ktoré sa líšia svojou konštrukciou a špecifickými vlastnosťami. Medzi najčastejšie patria dvojvrstvové a jednovrstvové riešenia.
Dvojvrstvové potrubie SafeTech RCn s ochrannou funkciou
Dvojvrstvové potrubie SafeTech RCn, tiež známe ako dvojvrstvové PE 100 RC potrubie s ochrannou funkciou "SafeTech RCn", je koextrudované potrubie vyrobené z materiálu PE100 RC. Obe vrstvy potrubia sú navzájom molekulárne spojené, preto ich nie je možné od seba oddeliť. Vnútorná aj vonkajšia vrstva potrubia SafeTech RCn sú vyrobené zo špeciálneho extrémne trvanlivého polyetylénu.
- Základná vnútorná vrstva: Je čiernej farby a tvorí 90% nominálnej hrúbky steny potrubia. Základný materiál potrubia je PE 100 RCn.
- Vonkajšia vrstva: Slúži ako signálna vrstva a tvorí 10% nominálnej hrúbky steny potrubia. Materiál vrchnej vrstvy je XSC 50. Pre plynové rozvody je vonkajšia vrstva oranžovej farby, zatiaľ čo pre vodovody je modrej a pre tlakovú kanalizáciu zelenej farby.
Potrubie SafeTech RCn je certifikované podľa predpisu PAS 1075. Rozsah jeho použitia zahŕňa tlakové rozvody plynu, vody a kanalizácie. Výsledky testovania potrubia budú súčasťou inšpekčného certifikátu, ktorý dodávateľ predloží vo svojej ponuke spolu s technickým listom potrubia.
Jednovrstvové potrubie GASLINE RC1 (Typ 1) pre plyn

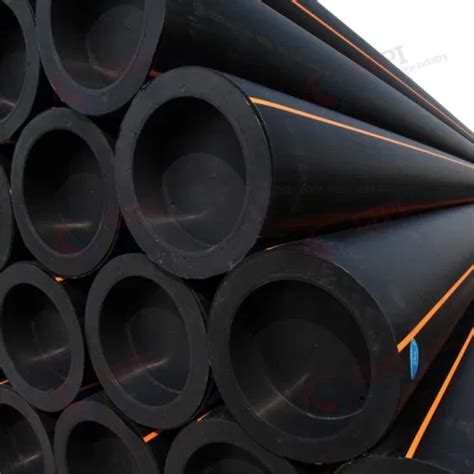

Jedným z konkrétnych príkladov potrubia pre plynové rozvody je HDPE rúra plyn 32X3,0 PN16 SDR11 PE100, ktorá je často dostupná na predaj na metre. Tento typ je reprezentovaný produktom GASLINE RC1 (Typ 1), čo je jednovrstvová homogénna čierna rúrka s oranžovými (RAL 1033) identifikačnými pruhmi. Tieto pruhy sú prefarbené v hmote, čím sa zabezpečuje trvalá identifikácia.
Potrubie je v celom priereze steny vyrobené z PE 100RC materiálu. Rúry od firmy Pipelife-Fatra, napríklad, sú určené k uloženiu v zemi a schválené pre dopravu vykurovacích plynov: zemného plynu, svietiplynu, bioplynu a plynného skupenstva propánu za normálnych podmienok, teda za teplôt bežne sa vyskytujúcich v zemi a pri tlakoch daných použitým SDR a požadovaným bezpečnostným koeficientom (viď TPG 702 01 a ČSN EN 1555).
Kľúčové vlastnosti a technické výhody
Polyetylénové potrubie PE100 RC ponúka množstvo výhod, ktoré z neho robia ideálnu voľbu pre náročné inštalácie, vrátane plynových rozvodov:
- Vysoká odolnosť voči bodovému zaťaženiu: Minimalizuje riziko poškodenia z ostrých kameňov alebo nerovností v zemi.
- Minimálne riziko zlyhania poškodenej rúry: Vďaka materiálu "Resistance to Crack".
- Zvýšená ťahová a tlaková odolnosť: Zaručuje stabilitu pri vyššom tlaku a mechanickom namáhaní.
- Robustná ochrana proti poškodeniu: Znižuje potrebu dodatočných ochranných opatrení.
- Bez obmedzenia druhu obsypového materiálu: Pokládka vo výkope si nevyžaduje použitie pieskového obsypu bez obmedzenia zrnitosti pre zeminy triedy ťažiteľnosti I. až IV podľa STN 73 30 50.
- Vhodnosť pre všetky bezvýkopové technológie: Ideálne pre HDD, pluhovanie, frézovanie, relining.
- Ľahká detekcia pod zemou: Pri použití detekčného vodiča.
- Dlhá životnosť: Na základe pevnostnej izotermy je životnosť PE trubiek stanovená minimálne na 100 rokov.
- Plná recyklovateľnosť: Ekologická voľba po ukončení životnosti.
- Odolnosť voči mrazu, chemikáliám a agresívnemu pôdnemu prostrediu: Zabezpečuje spoľahlivú prevádzku v rôznych podmienkach.
- Minimálne nároky na servis a údržbu: Počas celej životnosti potrubia.
Robustná konštrukcia materiálu umožňuje bezpečné uloženie do väčších hĺbok a miest so zvýšeným vonkajším zaťažením, napríklad pod príjazdové cesty.
PE100-RC HDPE PIPES MANUFACTURING PROCESS
Inštalácia a spojovanie potrubia
Spôsoby pokládky
HDPE potrubie PE100 RC je navrhnuté pre maximálnu flexibilitu pri inštalácii. Medzi hlavné spôsoby pokládky patria:
- Bezvýkopové technológie pokládky: Ako sú horizontálne riadené vŕtanie (HDD), pluhovanie, frézovanie a relining. Vďaka svojim vlastnostiam je potrubie obzvlášť vhodné pre všetky tieto bezvýkopové metódy.

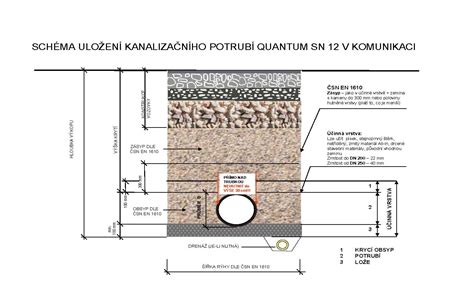

- Pokládka vo výkope: Vykonáva sa bez nutnosti pieskového obsypu, a to bez obmedzenia zrnitosti pre zeminy triedy ťažiteľnosti I. až IV podľa STN 73 30 50. Je vhodné do otvoreného výkopu bez pieskového lôžka, čo umožňuje aj bodové zaťaženie.
Tieto potrubia ponúkajú maximálnu stabilitu systému pri zachovaní výhod nízkej hmotnosti a jednoduchej montáže.
Spojovanie
Spojovanie potrubia PE100 RC je bezpečné a efektívne. Používajú sa osvedčené metódy:

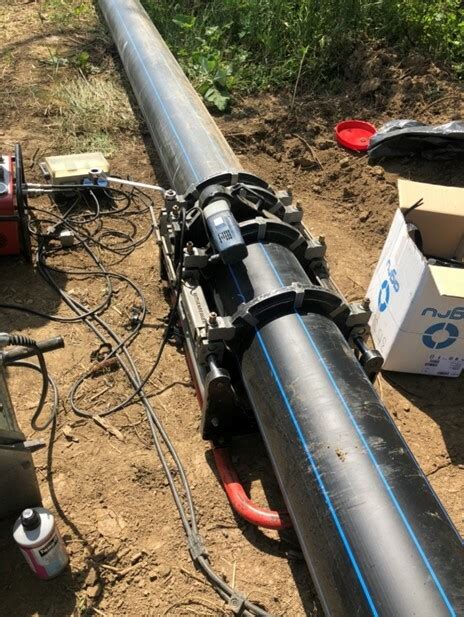

- Zváranie metódou na tupo: Ide o fúzne zváranie, ktoré vytvára homogénne a tesné spoje.
- Zváranie pomocou elektrotvaroviek (elektrofúzne zváranie): Táto metóda je ideálna pre miesta s obmedzeným priestorom a poskytuje vysokú spoľahlivosť spojov.
Spojovanie potrubia SafeTech RCn je rovnaké ako pri použití potrubia HDPE 100 a nevyžaduje si žiadne dodatočné úpravy vonkajšej vrstvy potrubia pred zváraním. Tieto metódy spájania sú bez obmedzenia, čo zaručuje flexibilitu pri projektovaní a realizácii rozvodov.
Špecifické parametre: HDPE rúra plyn 32x3,0
Pre lepšiu orientáciu v technických parametroch rúry s rozmermi 32x3,0 mm, ktorá je často používaná pre plynové aplikácie, prinášame prehľad:
| Parameter | Hodnota |
|---|---|
| Vonkajší priemer | 32 mm |
| Hrúbka steny | 3,0 mm |
| SDR | 11 |
| Max. prevádzkový tlak | PN16 (do 16 bar) |
| Materiál | PE100 RC |
| Životnosť | minimálne 100 rokov |
| Trieda horľavosti | C3 (horľavý) |
Dôležité upozornenia a ochrana
Pri inštalácii a prevádzke HDPE potrubia pre plyn je dôležité dodržiavať špecifické pokyny pre zabezpečenie maximálnej bezpečnosti a životnosti:
- Kvapalné skupenstvo propánu: Pri možnosti vzniku kvapalného skupenstva propánu materiál nie je možné odporučiť.
- Inštalácia v budovách: Rúry nie je dovolené inštalovať pre vedenie vnútri budov, ani nie sú testované pre dopravu pitnej vody alebo iných požívatín.
- Ochrana mimo zeme: Polyetylénové rozvody neuložené v zemi je nutné zabezpečiť použitím chráničky. Vnútorná rúra je chránená proti UV žiareniu, avšak celková ochrana je pri vonkajšej expozícii kľúčová.
- Ochrana proti teplu: Proti vplyvom zdrojov tepla je potrubie nutné chrániť izoláciou.
- Bezpečnostný koeficient: Zmenu bezpečnostného koeficientu vplyvom ďalších podmienok (teplota, geologické podmienky apod.) je možné vykonať podľa ISO 12162.
- Horľavosť: Polyetylén je zaradený do triedy horľavosti C3, t.j. je klasifikovaný ako horľavý.
Materiál HDPE vyniká extrémnou odolnosťou voči rázom a abrazívnemu pôsobeniu, čo minimalizuje riziko netesností pri dlhých trasách.
