Schodisko je často jediným spojovacím článkom medzi podlažiami a predstavuje najfrekventovanejší priestor v byte. Pri jeho navrhovaní nesmieme zabudnúť na to, aby vyhovovalo nielen rozmermi a tvarom, ale aj povrchovými úpravami. Musí byť pohodlné, bezpečné pri výstupe a zostupe, pevné a únosné, ľahké a nenáročné na údržbu. Do návrhu by sme mali zahrnúť schodiskový priestor, ramená, stupne a bezpečné zábradlie, rovnako ako aj osvetlenie a pohodlnú údržbu.
Pri návrhu oceľového schodiska je dôležité zohľadniť niekoľko faktorov, aby bolo schodisko bezpečné, pohodlné a spĺňalo platné normy. Medzi kľúčové aspekty patrí výpočet rozmerov, sklonu a v neposlednom rade aj hrúbky plechu použitého na stupne.
Tvar a rozmery schodiskových prvkov
Schodiskové prvky navrhujeme a dimenzujeme tak, aby nám umožňovali bezpečnú a pohodlnú chôdzu po schodisku. Zohľadňujeme pritom pohybové možnosti ľudského tela, najmenšiu námahu a spotrebu energie pri chôdzi po schodoch.
- Na stupnicu by sa malo zmestiť celé chodidlo človeka - mala by mať minimálne 260 mm.
- Schodiskové rameno obsahuje najmenej tri a maximálne 18 stupňov.
- Treba rešpektovať minimálnu priechodnú šírku schodiskového ramena 1 100 mm v bytovom dome a 900 mm v byte alebo v rodinnom dome.
- Minimálna podchodná výška má byť 2 100 mm.
- Šírka podesty sa vypočíta tak, že k šírke ramena sa pridá desať centimetrov.
- Rozmer stupňa určíme zo vzťahu 2v + š = 590 až 640 mm, kde v je výška a š je šírka stupňa.
- Výška schodiskového zábradlia má byť 900 mm do výšky schodiska 3 000 mm nad terénom, inak 1 100 mm.
- Zábradlia odporúčame zvislé, so vzdialenosťou deliacich častí do 120 mm.
Dôležité pojmy pri schodisku:
- Odpočívadlo (podesta) - plocha medzi schodiskovými ramenami, je v úrovni podlažia.
- Nástupnica - horná plocha schodiskového stupňa, na ktorú našľapujeme.
- Podstupnica - predná plocha schodiskového stupňa.
- Schodnica - šikmá nosná konštrukcia schodiskového ramena, ktorá podopiera schodiskové stupne alebo do ktorej sú votknuté.
- Schodiskové zrkadlo - priestor ohraničený schodiskovými ramenami a odpočívadlami schodiska.
- Schodiskový priestor - priestor vymedzený schodiskom.
Výpočet rozmerov oceľového schodiska
Proces návrhu schodiska začína dôkladným zameraním a výpočtom.
1. Zmeranie výšky schodiska (H)
Najprv je potrebné určiť celkovú výšku (H), ktorú musí schodisko prekonať. Toto je výškový rozdiel medzi dolnou a hornou úrovňou podlahy. Napríklad, ak je výška od zeme po hornú podlahu 280 cm, tak H = 280 cm.
2. Určenie optimálnej výšky stupňa (h)
Bežne používaná výška schodiskového stupňa pre pohodlný výstup je medzi 15 až 18 cm. Pre vonkajšie oceľové schodisko sa odporúča skôr nižšia hodnota okolo 17 cm. Zvolíme teda výšku stupňa h = 17 cm.
3. Výpočet počtu stupňov (n)
Počet schodiskových stupňov vypočítame ako: n = H : h. Pre príklad: n = 280 : 17 ≈ 16,47. Počet stupňov musí byť celé číslo, takže zaokrúhlime na 16 stupňov. Ak sa nám nehodí presná výška 17 cm, môžeme upraviť výšku stupňov v rozmedzí 15 - 18 cm. Skutočná výška stupňa po úprave bude: h = H : n = 280 : 16 = 17,5 cm.
4. Výpočet dĺžky schodiska (L)
Dĺžka schodiska závisí od hĺbky (g) jednotlivých stupňov. Pre pohodlné schodisko platí pravidlo: 2h + g = 60 - 64 cm. Ak máme výšku stupňa 17,5 cm, vhodná hĺbka stupňa bude: g = 64 − 2 × 17,5 = 29 cm. Celková horizontálna dĺžka schodiska: L = n × g = 16 × 29 = 464 cm.
5. Návrh sklonu schodiska
Sklon schodiska sa vypočíta ako: tan(α) = H : L. Odporúčaný sklon schodiska je 30° - 35°, takže náš návrh je správny.
Hrúbka oceľového stupňa je 4 cm, takže treba zabezpečiť, aby sa nezmenila výška medzi jednotlivými stupňami. To znamená, že pri výpočtoch sa musí brať do úvahy reálna výška medzi nášľapnými plochami.
Production of draft staircase in a family house. / Vyroba toceneho schodiska v rodinnom dome.
Príklad výpočtu parametrov schodiskového stupňa:
| Parameter | Hodnota |
|---|---|
| Výška od zeme po hornú podlahu (H) | 280 cm |
| Výška stupňa (h) | 17.5 cm |
| Počet stupňov (n) | 16 |
| Hĺbka stupňa (g) | 29 cm |
| Celková horizontálna dĺžka schodiska (L) | 464 cm |
| Hrúbka plechu stupňa | 4 cm |
Materiály a ich vlastnosti pre oceľové schody
Perforované oceľové plechy sú ideálnym riešením pre širokú škálu aplikácií, kde je potrebné skombinovať pevnosť, dizajn a funkčnosť. Vďaka perforáciám s rôznymi tvarmi a veľkosťami otvorov ponúkajú tieto plechy vlastnosti, ktoré klasické plné plechy nemôžu ponúknuť, napríklad rovnomerný priechod vzduchu a svetla.
Použité materiály:
- Oceľ S235: Univerzálna konštrukčná oceľ s dobrou pevnosťou a vynikajúcou zvariteľnosťou.
- Oceľ DC01: Vysokokvalitná oceľ určená na tvárnenie za studena, ktorá poskytuje vynikajúce vlastnosti pre ohýbanie, lisovanie a iné tvárniace procesy.
- Pozinkovaná oceľ DX51D: Pozinkovaná oceľ, ktorá je chránená proti korózii vrstvou zinku. Tento materiál je ideálny pre vonkajšie použitie a oblasti s vysokou vlhkosťou.
Dierované plechy nachádzajú uplatnenie v stavebníctve, priemysle, architektúre aj dizajne - napríklad ako súčasť opláštenia budov, stropných podhľadov, zábradlí, filtrov, ochranných krytov či dekoratívnych prvkov. Sú cenené nielen pre svoju funkčnosť, ale aj pre modernú estetiku a dlhú životnosť.

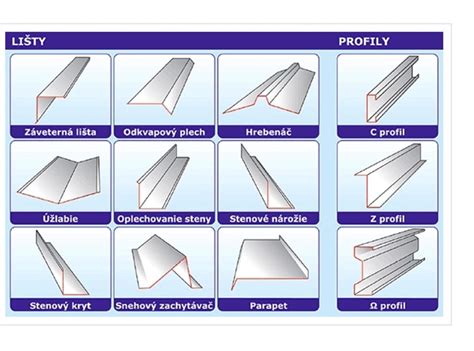

Pozinkovaný plech s hrúbkou 1,5 mm, napríklad v rozmere 1,25x2,5 m, je špecifický druh plechu akosti DX51D. Jeho povrch je upravený pomocou žiarového zinkovania, vďaka čomu je potiahnutý ochrannou vrstvou proti korózii. Pozinkované plechy sú vďaka tejto metóde odolné viac než ostatné druhy plechov. Využitie nájdu v strojárstve, automobilovom priemysle alebo ako strešná krytina, kde sa používajú na výrobu strešných oplechovaní, úžľabí, odkvapníc, líšt alebo oplechovaní komínov.

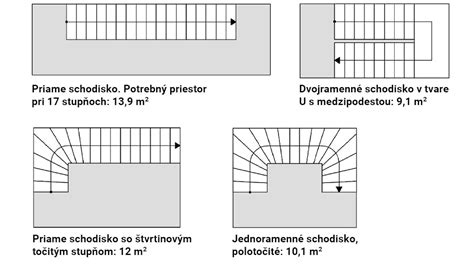

Typy schodísk a ich konštrukcie
Schodisko môžeme vybudovať z rôznych dostupných materiálov a v najrozmanitejších podobách. Podľa druhu použitej konštrukcie, najmä spôsobu upevnenia, resp. podopierania, si môžeme urobiť schodisko:
- Vretenové schodisko: V mieste zrkadla stupne podopiera nosný stĺp - vreteno - alebo zvislá stenová nosná konštrukcia. Priemery vnútorných točitých schodov sú (v mm): 1 050, 1 200, 1 600, 1 800, 2 000, 2 200, 2 400. Centrálny stĺp je oceľová rúra s priemerom 102 mm. Schod je plechový výlisok, tyče zábradlia presná rúrka s priemerom 20 mm.
- Pilierové schodisko: Vzniklo postupným odľahčovaním steny vretenového schodiska. Funkciu zabezpečenia stability prevzali piliere spolu so schodnicami, ktoré prenášajú zaťaženie pôsobiace na stupne v schodiskovom ramene.
- Schodnicové schodiská: Majú stupne v schodiskových ramenách podopierané jednou alebo viacerými schodnicami. V oceľovobetónových stavbách schodnice spolu s odpočívadlami vytvárajú pevný celok. Schodnicová konštrukcia sa často využíva na kruhové, točité, panelové a drevené schodiská.
- Samonosné schodisko: Stupne sú votknuté do nosnej schodiskovej steny na obvode schodiskového priestoru. Navrhuje sa spravidla v rodinných domoch, menších atypických stavbách a pod. Pre spôsob kotvenia nie je vhodný pre tenkostenné a skeletové systémy.
- Doskové schodisko: Nosnou časťou doskových schodov je oceľovobetónová doska, ktorej nosná oceľová výstuž sa kladie v smere výstupnej čiary. Doskové schodiská sa navrhujú v budovách s veľkou frekvenciou. Ich výhodou je pomerne veľká únosnosť. Doskové schodisko je vhodné na krátke aj široké schodiskové ramená.
- Zavesené schodisko: Má jednoduchú a staticky výhodnú konštrukciu. Tento typ schodiska umiestnime v pôdoryse objektu ľubovoľne, bez ohľadu na rozmiestnenie zvislých nosných konštrukcií, ale za predpokladu, že stropná konštrukcia je pevná a dostatočne silná na zaťaženie. Schodisko so zavesenými stupňami poskytuje mnohotvárnosť konštrukčného a architektonického riešenia.
- Rebríkové a skladacie schodisko: Používame ich ako pomocné. V rodinných domoch slúžia na spojenie s vedľajšími podkrovnými alebo suterénnymi miestnosťami. Tieto úsporné schodiská sa v byte používajú na sprístupnenie podkrovia, nie však ako schody spájajúce jednotlivé poschodia. Ich výhodou je aj to, že po použití sa jednoducho zložia a zakryjú poklopom. Vyznačujú sa pomerne strmým sklonom, ktorý sa pohybuje od 45 do 60°. Šírka stupňa sa pohybuje od 8 do 20 cm, výška od 22 do 32 cm. Riešime ich zvyčajne ako jednoramenné priamočiare schodiská, ktoré prekonajú výšku jedného podlažia. Z konštrukčného hľadiska riešime rebríkové a skladacie schodiská ako schodnicové, bez podstupníc.

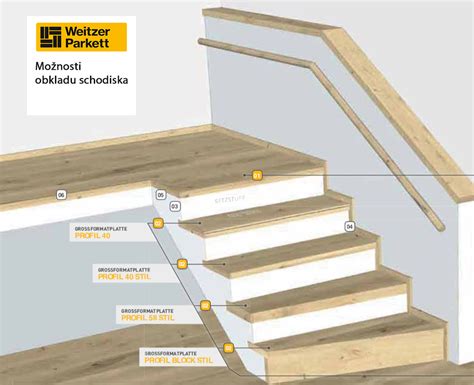

Drevené schody
Drevené schody patria medzi najobľúbenejšie prvky interiéru. Veľmi esteticky budú pôsobiť, ak na ich výrobu použijeme masívne drevo. Nesmieme však zabudnúť, že drevené schody sú horľavou konštrukciou. Ak ich navrhneme ako hlavné, mali by sme ich zo spodnej strany podbiť a omietnuť. Stanú sa tak polohorľavé. Drevené schody sa skladajú z ramien a odpočívadiel, tzv. podest. Podľa polohy sú to podlažné a medzipodlažné odpočívadlá. V rodinných domoch je najmenšia šírka ramien schodov pre jednu osobu 60 cm. Rameno je zložené z jednotlivých stupňov, ktorých nemá byť viac ako dvadsať. Ak priestor medzi dvoma schodiskovými ramenami nie je väčší ako 30 cm, nazýva sa zrkadlo. Ak má viac ako 30 cm, hovoríme o medzischodiskovom priestore. Tvoríme ich v závislosti od sklonu schodov schodnicami 50 až 80 mm hrubými a asi 250 mm širokými. Nástupnice a podstupnice sa spájajú perom a drážkou, čím vytvárajú stupeň. Prvý stupeň býva plne zakotvený v podlahe. Do schodníc sú nástupnice osadené na drážku asi jednej tretiny hrúbky schodnice. Hrúbka nástupnice je 30 až 50 mm, podstupníc 15 až 20 mm. Rameno schodov sa sťahuje oceľovými ťahadlami. Do prvého plného stupňa býva zadlabaný stĺp, ktorý súčasne vytvára oporu budúcemu zábradliu. Schodnica je do prvého stupňa votknutá a zadlabaná do stĺpov. Ramená sú opreté o strešnú konštrukciu alebo medzipodlažnú podestu. Drevené schody podľa tvaru stupňov môžu byť s podstupnicami, ale aj bez nich. Schody s nástupnicami a podstupnicami sú krajšie.
Zábradlie
Schodiskové ramená a odpočívadlá, pokiaľ nie sú ohraničené múrom, musíme ohradiť zábradlím. Ochráni nás pred pádom a poslúži ako opora pri výstupe a zostupe po schodisku. Teoreticky by zábradlie malo byť 110 cm vysoké. Ak šírka držadla bude väčšia, výška zábradlia môže byť menšia. Výšku zábradlia meriame od prednej strany stupňa až po vrchné líce držadla. Zábradlie osadíme do čiel stupňov, zhora do nástupnice stupňov a do schodnice, spredu do podstupnice, zospodu do schodiskového ramena. Zábradlie umiestňujeme všade tam, kde je nevyhnutné z bezpečnostných dôvodov, najmä na schodoch, balkónoch, terasách a pod. Na výrobu zábradlia používame oceľ, drevo, betón a ich kombináciu. Skúsení domáci majstri vedia, že obložiť kovovú kostru drevom je rovnako prácne, ako zmontovať celodrevené zábradlie s použitím niekoľkých kotviacich prvkov a skrutiek do dreva. Začiatok montáže dreveného zábradlia patrí zameraniu nosných hlavných stĺpov. Tie tvoria staticky najpevnejšiu časť budúcej konštrukcie. Spravidla sú na začiatku a na konci zábradlia.
