Výber správneho prierezu vodiča a typu izolácie je jedným z najdôležitejších rozhodnutí pri výrobe káblových zväzkov na mieru. Nesprávny výpočet môže viesť k poklesu napätia, prehriatiu, predčasnému zlyhaniu izolácie alebo dokonca ku katastrofickému zlyhaniu systému. Pochopenie procesu výroby káblových zväzkov vyžaduje zvládnutie vzťahu medzi veľkosťou American Wire Gauge (AWG), prúdovou kapacitou (ampacita) a menovitými izolačnými teplotami. Tento komplexný sprievodca poskytuje elektrotechnikom, manažérom obstarávania a produktovým dizajnérom technický rámec potrebný na správne určenie parametrov vodičov pre rôzne aplikácie, vrátane automobilových, priemyselných, námorných a leteckých.
Význam izolácie vodičov a káblov
Izolácie okrem pracovnej funkcie majú aj funkciu zabezpečujúcu bezpečnosť elektrických zariadení a obsluhy. Požiadavky kladené na izolované vodiče a káble sú veľmi rôznorodé pre rôzne účely, z čoho vyplýva aj rôznorodosť použitých materiálov. Vzduchová izolácia medzi dvomi vodičmi odoláva elektrickému poľu asi 3 kVmm-1. Použitie izolačných materiálov značne zvyšuje odolnosť pri veľkých prenášaných výkonoch.

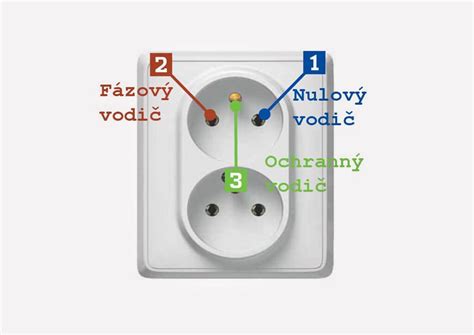

Izolácia chráni vodič pred koróznymi a mechanickým poškodením a zároveň bráni kontaktu s vodivým jadrom (živou časťou). Slúži aj ako rozlišovací znak vodiča. Pri výbere izolantu sa berú do úvahy fyzikálne a technické parametre, ale aj ekonomická výhodnosť. Dôležitá požiadavka na izolácie káblov a vodičov je, že musia byť ohybné a mechanicky dostatočne pevné. Namáhanie pri ohybe znáša materiál s dostatočnou ťažnosťou. Ak sa použije tuhý materiál, izoláciu možno vyhotoviť zo vzájomne oddelených prvkov.
Pre extrémne namáhanie sa používa dodatková kovová izolácia - pancier / pancierovanie. Vyrábajú sa aj izolácie odolné voči živočíchom (hlavne hlodavcom). Niektoré elektrické rozvody sa robia na dlhú dobu. Hlavne telefónne rozvody musia vydržať desiatky rokov pri zachovaní elektrických a mechanických vlastností. Stále sa používajú rozvody inštalované v polovici minulého storočia.
Dvojitá izolácia: Základ bezpečnosti
Dvojitá izolácia má nezastupiteľnú úlohu pri ochrane pred možnými rizikami, ktoré môžu vzniknúť počas prevádzky elektrického systému. Podľa normy STN EN 61140: 2018, ktorá sa týka ochrany pred zásahom elektrickým prúdom, sa v bode 7.4 jasne uvádza, že pre zariadenia triedy ochrany II je povinné použiť vodiče s dvojitou izoláciou. Táto norma definuje, že vodiče musia byť vybavené základnou izoláciou, ktorá predstavuje prvú úroveň ochrany. Zároveň musia mať aj prídavnú izoláciu, ktorá slúži ako záloha v prípade poruchy alebo poškodenia prvej vrstvy.
V prípade vodiča s dvojitou izoláciou platí, že ak dôjde k poškodeniu prvej vrstvy izolácie, druhá vrstva stále poskytuje ochranu a zabraňuje priamemu kontaktu s elektrickým prúdom. Táto prídavná ochrana je kľúčová najmä v prostredí, kde sú vodiče vystavené vyššiemu riziku mechanického či iného poškodenia. Preto je používanie vodičov s dvojitou izoláciou nielen požiadavkou normy, ale aj logickým krokom k zvýšeniu bezpečnosti.
Použitie vodičov so základnou izoláciou pri inštalácii elektrického podlahového vykurovania predstavuje vážne riziko. Takáto inštalácia nezodpovedá bezpečnostným normám a vystavuje užívateľa zvýšenému nebezpečenstvu úrazu elektrickým prúdom. Navyše, ak dôjde k nehode spôsobenej nedodržaním noriem, môže byť dodávateľ systému právne zodpovedný za vzniknuté škody.
Pochopenie systému American Wire Gauge (AWG)
Americký systém merania priemeru drôtu (AWG) je štandardizovaná metóda na označovanie priemeru drôtu v Severnej Amerike. Systém funguje na inverznej logaritmickej stupnici - menšie čísla AWG označujú hrubšie vodiče s väčšou prúdovou zaťažiteľnosťou, zatiaľ čo väčšie čísla predstavujú tenšie vodiče.
Číslovanie AWG pochádza z výrobného procesu ťahania drôtov, kde číslo kalibru predstavovalo, koľkokrát bola surová meď ťahaná cez postupne zmenšujúce sa matrice. Tento historický kontext vysvetľuje neintuitívny inverzný vzťah medzi číslom kalibru a fyzickou veľkosťou. Pre aplikácie na mieru pre káblové zväzky, najčastejšie špecifikované meradlá sa pohybujú od 10 AWG až 24 AWG, so špecializovanými aplikáciami siahajúcimi až do 30 AWG pre slaboprúdové signálne vedenie alebo až do 4/0 AWG pre náročné rozvody energie.
Kritické parametre AWG
| AWG Veľkosť | Priemer (mm) | Priemer (palce) | Prierez (mm²) | Odpor (Ω/km) | Typické použitie |
|---|---|---|---|---|---|
| 10 | 2.588 | 0.1019 | 5.261 | 3.277 | Distribúcia silovej energie |
| 12 | 2.053 | 0.0808 | 3.309 | 5.211 | Hlavné napájacie zdroje |
| 14 | 1.628 | 0.0641 | 2.081 | 8.282 | Odbočné obvody, osvetlenie |
| 16 | 1.291 | 0.0508 | 1.309 | 13.17 | Všeobecné automobilové rozvody |
| 18 | 1.024 | 0.0403 | 0.823 | 20.95 | Riadiace obvody, senzory |
| 20 | 0.812 | 0.0320 | 0.518 | 33.31 | Signálne vedenie, nízkoprúdové |
| 22 | 0.644 | 0.0254 | 0.326 | 52.96 | Komunikácia, dátové signály |
| 24 | 0.511 | 0.0201 | 0.205 | 84.21 | Prístrojová inštrumentácia, pripojenia dosiek plošných spojov |
Pochopenie odporu vodiča je kľúčové, pretože priamo ovplyvňuje pokles napätia na vzdialenosť - čo je kritický faktor pri automobilových elektrických konektoroch a dlhých káblových trasách.
Ampacita: Prispôsobenie prúdového zaťaženia prierezu vodiča
Ampacita sa vzťahuje na maximálny trvalý prúd, ktorý vodič dokáže bezpečne prenášať bez prekročenia svojej teplotnej hodnoty. Určenie nedostatočnej ampéry je jednou z najčastejších - a najnebezpečnejších - chýb v zostave káblového zväzku.
Faktory určenia prúdovej zaťažiteľnosti
Výpočty prúdovej zaťažiteľnosti ovplyvňuje niekoľko vzájomne prepojených premenných:
- Materiál vodiča: Meď ponúka v porovnaní s hliníkom vynikajúcu vodivosť s približne o 60 % nižším odporom pri rovnakých prierezoch. TONFUL používa výhradne vysoko čisté medené vodiče pre optimálny výkon a spoľahlivosť.
- Menovitá teplota izolácie: Maximálna prevádzková teplota izolačného materiálu určuje tepelný strop pre prúdovú kapacitu. Bežné hodnoty zahŕňajú 60 °C, 75 °C, 90 °C, 105 °C a 125 °C.
- Spôsob inštalácie: Zväzok vodičov zostavy káblových zväzkov v porovnaní s jednotlivými vodičmi vo voľnom vzduchu zaznamenávajú znížený odvod tepla, čo si vyžaduje faktory odľahčenia.
- Teplota okolia: Prevádzkové prostredie s teplotou nad 30 °C (86 °F) vyžaduje dodatočné zníženie výkonu, aby sa zabránilo degradácii izolácie.

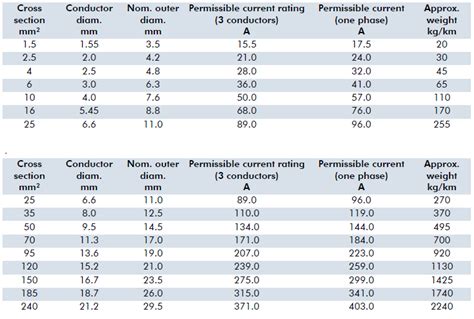

Referenčná tabuľka ampátových hodnôt pre medené vodiče AWG
| AWG | Izolácia 60 °C | Izolácia 75 °C | Izolácia 90 °C | Izolácia 105 °C | Voľný vzduch (30 °C) |
|---|---|---|---|---|---|
| 10 | 30 | 35 | 40 | 45 | 55 |
| 12 | 25 | 25 | 30 | 35 | 41 |
| 14 | 20 | 20 | 25 | 30 | 32 |
| 16 | 18 | 18 | 18 | 22 | 22 |
| 18 | 14 | 16 | 18 | 21 | 16 |
| 20 | 11 | 13 | 15 | 17 | 11 |
| 22 | 7A | 10 | 12 | 14 | 7A |
| 24 | 3.5 | 7A | 9A | 11 | 3.5 |
Kritická poznámka: Tieto hodnoty predpokladajú maximálne tri vodiče vedúce prúd zviazané dohromady. Pre káblové zväzky so 4 - 6 vodičmi použite 80 % faktor zníženia výkonu. Pre 7 - 9 vodičov použite 70 %. Pre 10 - 20 vodičov použite 50 %. Pri navrhovaní zostavy automobilových konektorov vždy vypočítajte najhoršie možné scenáre zoskupenia, aby ste zaistili primerané tepelné riadenie.
Typy izolácie a teplotné hodnotenia
Výber izolačného materiálu priamo ovplyvňuje výkon, životnosť a bezpečnosť káblového zväzku v rôznych prevádzkových prostrediach. Proces výroby káblových zväzkov musí zohľadňovať chemické vystavenie, mechanické namáhanie, teplotné extrémy a podmienky prostredia.
Bežné izolačné materiály pre káblové zväzky
- PVC (polyvinylchlorid) - 60 °C až 105 °C: Najekonomickejšia možnosť pre všeobecné použitie. PVC ponúka dobrú flexibilitu, primeranú chemickú odolnosť a samozhášavosť. Pri nízkych teplotách (pod -10 °C) sa však stáva krehkým a pri zvýšených teplotách mäkne. Vhodné pre vnútorné automobilové aplikácie a spotrebnú elektroniku.
- XLPE (zosieťovaný polyetylén) - 90 °C až 125 °C: Vďaka vynikajúcemu tepelnému výkonu a odolnosti voči vlhkosti je XLPE ideálny pre vonkajšie aj podzemné aplikácie. Proces zosieťovania vytvára trojrozmernú molekulárnu štruktúru, ktorá si zachováva mechanické vlastnosti pri zvýšených teplotách. Bežne sa špecifikuje pre pripojenie káblov solárnych panelov a morské prostredie.
- Tefzel (ETFE) - 150 °C: Vďaka výnimočnej chemickej odolnosti, mechanickej húževnatosti a odolnosti voči vysokým teplotám je ETFE prvotriednou voľbou pre letecký a vojenský priemysel. ETFE si zachováva flexibilitu v extrémnych teplotných rozsahoch (-200 °C až +150 °C) a odoláva prakticky všetkým chemikáliám, olejom a rozpúšťadlám.
- TPE (termoplastický elastomér) - 105 °C až 125 °C: Kombinuje výhody spracovania termoplastov s flexibilitou a odolnosťou gumy. TPE ponúka vynikajúcu flexibilitu pri nízkych teplotách, odolnosť voči olejom a odolnosť voči oderu, vďaka čomu je ideálny pre automobilové káblové zväzky vystavené vibráciám a mechanickému namáhaniu.
- Silikónová guma - 150 °C až 200 °C: Zachováva si flexibilitu v najširšom teplotnom rozsahu (-60 °C až +200 °C) zo všetkých bežných izolačných materiálov. Vďaka výnimočnej tepelnej stabilite je silikón nevyhnutný pre kabeláž motorového priestoru, senzory výfukového systému a priemyselné aplikácie s vysokými teplotami.
Porovnávacia matica výberu izolácie
| Druh izolácie | Max. Tepl | Min. Tepl | Chemická odolnosť | Odolnosť proti oderu | Flexibilita | Náklady | Najlepšie aplikácie |
|---|---|---|---|---|---|---|---|
| PVC | 105 °C | -10 °C | Fair | dobrý | dobrý | $ | Všeobecný automobilový priemysel, interiér |
| XLPE | 125 °C | -40 °C | Výborne | dobrý | Fair | $$ | Solárne, námorné, vonkajšie |
| ETFE (Tefzel) | 150 °C | -200 °C | Výborne | Výborne | dobrý | $$ | Letectvo a kozmonautika, armáda |
| TPE | 125 °C | -40 °C | dobrý | Výborne | Výborne | $$$ | Automobilový priemysel, robotika |
| Silikónové | 200 °C | -60 °C | dobrý | Fair | Výborne | $$$ | Motorový priestor, vysoká teplota |
Výber vhodnej izolácie zabraňuje bežným poruchám vrátane tepelnej degradácie, chemického pôsobenia, mechanického oderu a praskania spôsobeného environmentálnym napätím.
Výpočty úbytku napätia a úvahy o dĺžke vodiča
Pokles napätia predstavuje zníženie elektrického potenciálu, keď prúd preteká cez odpor vodiča. Nadmerný pokles napätia znižuje výkon systému, účinnosť a môže spôsobiť poruchu alebo poškodenie zariadenia.
Vzorec pre pokles napätia
Základný výpočet úbytku napätia v jednosmerných obvodoch:$V_{kvapka} = I \times R \times L$kde:
- $V_{drop}$ = Pokles napätia (volty)
- $I$ = Prúd (ampéry)
- $R$ = Odpor na jednotku dĺžky (ohmy/stopa alebo ohmy/meter)
- $L$ = Jednosmerná dĺžka pre jednosmerný prúd alebo celková dĺžka obvodu pre striedavý prúd
Pre striedavé obvody sa vzorec stáva zložitejším kvôli indukčnosti a účinníku, ale pre väčšinu aplikácií káblových zväzkov pod 100 metrami dominuje odporová zložka.
Prijateľné normy poklesu napätia
Priemyselné normy odporúčajú obmedziť pokles napätia na:
- Maximálne 3 % pre odbočné obvody (od panelu k záťaži)
- Maximálne 5 % pre napájacie obvody (od zdroja po panel)
- Maximálne 2 % pre kritické riadiace obvody a citlivú elektroniku
- Maximálne 1 % pre presné prístroje a meracie systémy
V prípade 12V automobilového systému sa 3% pokles napätia rovná 0.36V, čo môže výrazne ovplyvniť výkon LED osvetlenia alebo činnosť elektronickej riadiacej jednotky.
Tabuľka kompenzácie poklesu napätia
| Obvodové napätie | Aktuálne zaťaženie | Maximálna vzdialenosť pre 3% pokles (18 AWG) | Maximálna vzdialenosť pre 3% pokles (16 AWG) | Maximálna vzdialenosť pre 3% pokles (14 AWG) |
|---|---|---|---|---|
| 12V DC | 5A | 11.5 ft (3.5m) | 18.3 ft (5.6m) | 29.1 ft (8.9m) |
| 12V DC | 10 | 5.8 ft (1.8m) | 9.2 ft (2.8m) | 14.6 ft (4.4m) |
| 24V DC | 5A | 23.0 ft (7.0m) | 36.6 ft (11.2m) | 58.2 ft (17.7m) |
| 24V DC | 10 | 11.5 ft (3.5m) | 18.3 ft (5.6m) | 29.1 ft (8.9m) |
| 48V DC | 10 | 23.0 ft (7.0m) | 36.6 ft (11.2m) | 58.2 ft (17.7m) |
Táto tabuľka ukazuje prečo automobilové káblové zväzky často vyžadujú vodiče s väčším prierezom, ako by naznačovali jednoduché výpočty prúdovej zaťažiteľnosti - úbytok napätia sa stáva limitujúcim faktorom pre dlhšie káblové trasy.
Environmentálne a mechanické hľadiská
Okrem elektrických špecifikácií, návrh káblového zväzku musí zohľadňovať fyzické prostredie a mechanické namáhanie, ktorému bude zostava vystavená počas celej svojej životnosti.
Faktory životného prostredia
- Teplotná cyklistika: Opakované zahrievanie a chladenie spôsobuje rozťahovanie a sťahovanie, čo môže viesť k únave vodiča alebo praskaniu izolácie. Pre aplikácie s výrazným tepelným cyklovaním je potrebné použiť lankové vodiče namiesto plného drôtu.
- Vlhkosť a vlhkosť: Vniknutie vody môže spôsobiť koróziu, skraty a degradáciu izolácie. V prípade vonkajších alebo námorných aplikácií špecifikujte vodotesné drôtové konektory a izolačné materiály odolné voči vlhkosti, ako napríklad XLPE alebo TPE.
- Chemická expozícia: Automobilové kvapaliny (benzín, nafta, brzdová kvapalina, chladiaca kvapalina), priemyselné rozpúšťadlá a čistiace prostriedky môžu poškodiť určité izolačné materiály. ETFE a TPE ponúkajú vynikajúcu chemickú odolnosť v náročných podmienkach.
- UV žiarenie: Dlhodobé vystavenie slnečnému žiareniu degraduje mnohé izolačné materiály. Pre vonkajšie použitie použite izoláciu stabilizovanú voči UV žiareniu alebo ochranné bužírky a rúrky. Priemysel vyrába čierne PVC zvlnenie odolné voči ultrafialovému žiareniu (túto skutočnosť skontrolujte v dokumentácii k výrobcovi). Existujú aj iné zvlnenia navrhnuté pre vonkajšie použitie - z vysokotlakového a nízkotlakového polyetylénu a sú vybrané podľa účelu použitia.
Mechanické stresové faktory
- Odolnosť voči vibráciám: Automobilové a priemyselné aplikácie vystavujú káblové zväzky neustálym vibráciám. Používajte lankové vodiče (minimálne 19-žilové pre 16 AWG, 41-žilové pre 12 AWG), aby ste predišli spevneniu a únave materiálu. Zaistite káblové zväzky vhodnými sťahovacími páskami v pravidelných intervaloch.
- Ohýbanie a pohyb: Aplikácie s pohyblivými časťami (robotické ramená, posuvné dvere, výklopné panely) vyžadujú vysoko flexibilné vodiče a odolnú izoláciu, ako je TPE alebo silikón. Vypočítajte minimálny polomer ohybu (zvyčajne 10 × priemer kábla), aby ste predišli poškodeniu vodiča.
- Ochrana proti oderu: V miestach, kde sa káblové zväzky dotýkajú ostrých hrán alebo abrazívnych povrchov, pridajte ochranné návleky, použite izoláciu odolnú voči oderu alebo ich veďte cez ochrannú rúrku. TPE a ETFE ponúkajú vynikajúcu odolnosť voči oderu.
- Sila ťahu: Počas inštalácie sú káblové zväzky vystavené ťahovému namáhaniu. Uveďte vhodné odľahčenie napätia na zakončenia konektorov a počas montáže sa vyhnite ťahaniu za vodiče.
Často sa používa na pripojenie napájania samostatných budov kovová hadica, ktorá chráni káblové výrobky pred vystavením svetlu, zrážkam vo forme lepiaceho snehu, námrazy a poskytuje dodatočnú mechanickú ochranu.
Izolácie vodičov v kovovej rúre
Pri inštalácii elektrických rozvodov, najmä tam, kde je potrebné chrániť vodiče pred vonkajšími vplyvmi, je použitie kovovej rúry bežné a účinné riešenie. Kovová rúra poskytuje dodatočnú mechanickú ochranu a chráni kábel pred UV žiarením, vlhkosťou a chemikáliami. Aj keď sa kábel uloží do zvlnenia alebo kovovej hadice, stále je dôležité venovať pozornosť vnútornej izolácii jadier, najmä ak ide o kábel VVGNG-LS. Je menej odolný voči ultrafialovému žiareniu a v krátkom časovom období môže byť zničený. Preto si rezaný kábel vyžaduje dodatočnú ochranu pred slnečným žiarením. Na tento účel sa používajú zapečatené škatule. Okrem toho môžete použiť zmršťovacie „rukavice“ alebo zmršťovacie trubice so zložením lepidla, ktoré sú čierne, aby spoľahlivo chránili izoláciu. Izolačnú vrstvu možno chrániť aj špeciálnou čiernou elektrickou páskou 3M Scotch 780 alebo 3M Scotch 33, ktoré poskytujú ochranu pred ultrafialovým žiarením.
Vodiče SIP (samonosné izolované vodiče) je možné montovať bez dodatočnej ochrany pred UV žiarením, pretože ich výrobca zaručuje dlhodobú prevádzku na voľnom priestranstve bez poškodenia izolácie. Majú oceľové jadro, takže nepotrebujú nosný kovový kábel. Existuje však aj SIP-4, ktorý predstavuje párový systém bez nosného jadra a neutrálneho vodiča. Ak sa použije tento typ drôtu, mal by sa priviazať k oceľovému káblu.
Postup špecifikácie vodiča krok za krokom
Postupujte podľa tohto systematického prístupu, aby ste správne určili parametre vodičov pre vašu vlastnú aplikáciu káblového zväzku:
- Krok 1: Určenie maximálneho prúdového zaťaženia: Vypočítajte špičkový prúd, ktorý bude každý obvod prenášať, vrátane zapínacích prúdov pre motory a kapacitné záťaže. Pridajte 25 % bezpečnostnú rezervu pre budúce rozšírenie a neočakávané zvýšenie záťaže.
- Krok 2: Zmerajte dĺžku obvodu: Určite fyzickú vzdialenosť od zdroja napájania k záťaži, pričom zohľadnite skutočnú trasu (nie priamu vzdialenosť). Pripočítajte 10 - 15 % pre prechody konektorov a servisné slučky.
- Krok 3: Výpočet požadovanej prúdovej zaťažiteľnosti: Vyberte minimálny prierez vodičov (AWG), ktorý spĺňa požiadavky na prúd na základe menovitej teploty izolácie. Pre zväzkovanie použite faktory zníženia výkonu (zvyčajne 0.5 - 0.8 × pre zväzky s viacerými vodičmi).
- Krok 4: Overenie poklesu napätia: Vypočítajte úbytok napätia pomocou dĺžky obvodu, prúdu a odporu vodiča. Ak úbytok napätia presiahne 3 %, zvýšte prierez vodiča na najbližšiu väčšiu hodnotu a prepočítajte.
- Krok 5: Posúdenie podmienok prostredia: Identifikujte maximálne a minimálne prevádzkové teploty, chemické vystavenie, úrovne vlhkosti a vystavenie UV žiareniu. Vyberte izolačný materiál, ktorý prekračuje požiadavky najhoršieho možného prípadu.
- Krok 6: Vyhodnotenie mechanických požiadaviek: Zvážte vibrácie, ohyb, oder a namáhanie pri inštalácii. Vyberte si lanko alebo plné vodiče a vhodnú trvanlivosť izolácie.
- Krok 7: Overenie súladu s predpismi: Zabezpečte, aby špecifikácie spĺňali príslušné normy: UL, CSA, IEC, SAE alebo vojenské špecifikácie. Spoločnosť TONFUL má certifikácie pre hlavné medzinárodné normy.
- Krok 8: Dokumentácia kompletnej špecifikácie: Vytvorte podrobnú dokumentáciu vrátane: veľkosti AWG, typu vodiča (lanovaný/plný, počet laniek), izolačného materiálu a teplotnej odolnosti, farebného kódovania, celkovej dĺžky a typy terminálov/konektorov.
Bežné chyby v špecifikácii, ktorým sa treba vyhnúť
Aj skúsení inžinieri môžu pri určovaní parametrov vodičov urobiť kritické chyby. Tu sú najčastejšie úskalia a ako sa im vyhnúť:
- Chyba 1: Ignorovanie zníženia výkonu zoskupením: Výpočet prúdovej zaťažiteľnosti jedného vodiča vo voľnom vzduchu a následné spojenie viacerých vodičov bez použitia odľahčovacích faktorov. To vedie k prehriatiu a predčasnému zlyhaniu. Pre zväzkové vodiče vždy použite odľahčovacie faktory podľa článku 310 normy NEC.
- Chyba 2: Použitie menovitého napätia pre výpočet úbytku napätia: Výpočet úbytku napätia na základe nominálneho napätia systému (12 V, 24 V) a nie skutočného napätia zdroja. Automobilové systémy často pracujú s napätím 13.8 V (nabíjanie) alebo 11.5 V (štartovanie), čo výrazne ovplyvňuje výpočty úbytku napätia.
- Chyba 3: Špecifikácia plného drôtu pre vibračné prostredie: Plné vodiče sa pri opakovanom ohýbaní alebo vibráciách stvrdnú a zlomia. Vždy špecifikujte lankové vodiče pre automobilové aplikácie a priemyselné zariadenia.
- Chyba 4: Prehliadnutie teplotného zníženia výkonu: Je dôležité zohľadniť prevádzkové prostredie a elektrické nastavenie. Pracovné napätie nesmie prekročiť 1,1-násobok menovitej hodnoty. Prevádzka pri prepätí môže spôsobiť prehriatie a rýchlu degradáciu vykurovacieho telesa. Pred zapnutím napájania skontrolujte, či je izolačný odpor väčší alebo rovný 1 MΩ.
Údržba a skladovanie izolačných komponentov
Nesprávne uloženie môže spôsobiť, že použitie nového komponentu bude nebezpečné. Komponenty by sa mali skladovať v suchom prostredí. Ak izolačný odpor klesne pod 1 MΩ v dôsledku dlhodobého skladovania, komponent je možné obnoviť. Vložte ho do rúry a pečte pri teplote približne 200 stupňov, alebo ho pripojte k zdroju napájania so zníženým napätím a nechajte ho zohrievať na vzduchu, kým sa izolačný odpor nevráti na normálnu úroveň. Prášok oxidu horečnatého na výstupnom konci elektrickej vykurovacej trubice musí byť chránený pred infiltráciou znečisťujúcich látok a vlhkosti. Tesnenie na tomto konci je rozhodujúce pre udržanie dielektrickej pevnosti medzi vnútornou cievkou a vonkajším plášťom.
