Kanalizačné systémy sú nevyhnutnou súčasťou každej modernej domácnosti a infraštruktúry. Pri ich výstavbe a rekonštrukcii sa čoraz častejšie využívajú plastové rúry, ktoré vytesňujú tradičné kovové materiály ako železo a oceľ. Medzi najpoužívanejšie patrí polyvinylchlorid (PVC), ktorý sa vyznačuje dlhou životnosťou a vynikajúcimi technickými vlastnosťami. V tomto článku sa zameriame na oranžové kanalizačné rúry, ktoré sú určené pre vonkajšiu kanalizáciu, ich špecifikácie, použitie a dôležité aspekty pri výbere a inštalácii.
Charakteristika a materiálové zloženie
Oranžové kanalizačné rúry sú primárne určené na inštaláciu do zeme, čo signalizuje ich farba. Sú vyrobené z PVC materiálu, ktorý môže byť bežný alebo neplastifikovaný (NPVC). NPVC sa vyznačuje vysokou pevnosťou, vďaka čomu je vhodný pre tlakové potrubia. Materiál obsahuje vinylchlorid a ďalšie prísady, ktoré mu dodávajú požadované vlastnosti.
Kanalizačné potrubia a tvarovky sa vyznačujú vysokou odolnosťou stien voči deštruktívnym účinkom splaškových vôd a nepodliehajú korózii. Plasty sa vyznačujú veľmi dlhou životnosťou - až 100 rokov, hoci pre prevádzku systému sa uvádza životnosť do 50 rokov. Pevnosť v ťahu dosahuje 50 MPa, čo zabezpečuje odolnosť vonkajšej kanalizácie pri ukladaní do hĺbky zamrznutia pôdy. Teplotný rozsah prevádzky je od -10 do +65 stupňov, pričom pri -18 °C sa PVC stáva krehkým.
Typy a rozmery kanalizačných rúr
Kanalizačné potrubia sa delia podľa miesta inštalácie na externé a interné. Pre usporiadanie vnútornej kanalizácie sa používajú potrubia sivej farby. Ich štandardné priemery sú 32, 40, 50, 75, 110 a 160 mm s hrúbkou steny od 1 do 3,2 mm. Dĺžka týchto rúr môže byť 0,3, 0,5, 1, 1,5, 2 a 3 metre.

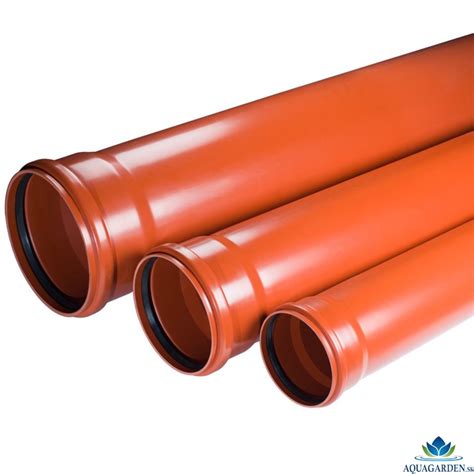

Rúry pre externý odtok sa líšia oranžovou farbou. V závislosti od množstva odpadovej vody sa vyrábajú priemery 110, 125, 160, 200, 250, 300, 400 a 500 mm. Hrúbka steny začína od 3 mm a dĺžka sa pohybuje od 1,2 do 3 m.
Kruhová tuhosť rúr (SN)
Pri výbere potrubia sa môžete stretnúť s označením ako SN4 a SN8, čo vyjadruje kruhovú tuhosť rúry. Táto hodnota je dôležitá pre odolnosť potrubia voči vonkajšiemu zaťaženiu, napríklad od zeminy alebo prejazdov vozidiel.
- SN4: Rúry s pevnostnou triedou SN4 sú najčastejšie používané pre vnútornú a vonkajšiu kanalizáciu. Minimálny priemer rúry je 5 cm so stenou 2,6 mm. Pre priemer 11 cm je hrúbka 3,2 mm. Potrubia strednej náročnosti sú inštalované pre spoločné stúpačky a vedú k vonkajšiemu odtoku.
- SN8 a vyššie: Na tlakové kanalizačné systémy sa používajú silnoprúdové rúry triedy SN8 a vyššie. Pre presné určenie hrúbky steny je potrebné poznať výkon čerpadla a tlak pôsobiaci na systém.
Dôležité rozmery a špecifiká
Pri výbere hladkej kanalizácie určenej na odvod splaškov a kalov z domu vedenej v zemi je dobré vedieť, že najčastejšie sa používa rozmer DN 150/160, obzvlášť pri rodinných domoch. Často sa stretávame s dopytmi zákazníkov, ktorí hľadajú hladkú kanalizačnú rúru DN 100, avšak takýto rozmer sa nevyrába - ide vždy o potrubie DN 110. Podobný problém nastáva pri dimenzii 150 respektíve 160. Pri tomto rozmere je ešte viac mätúci fakt, že niektorí výrobcovia uvádzajú priamo na konkrétnom produkte DN 150 a iní DN 160.
Pozor na potrubie DN 140, ktoré je problematické hlavne kvôli jeho rozmeru, pretože k nemu nie sú vyrábané tvarovky v takých uhloch a prevedeniach ako u ostatných bežných rozmeroch do DN 200. Hovoríme teda, že DN 140 je atyp.
Aký je rozdiel medzi PVC rúrou triedy 40, odtokovou a kanalizačnou PVC rúrou?| US Plastic Corporation®
Použitie a výhody
KG kanalizačné rúry s hrdlom DN 110/1000 sú produkty, ktoré sa používajú na stavbu a rekonštrukciu kanalizačných systémov. Konštrukcia rúry pozostáva z hladkej vnútornej steny, ktorá zabezpečuje hladký priechod splaškových vôd a tým minimalizuje riziko zablokovania rúry. Výhodou KG kanalizačnej rúry s hrdlom DN 110/1000 je jej vysoká odolnosť voči korózii, chemikáliám a vonkajším vplyvom, čo zaručuje dlhú životnosť a minimálne náklady na údržbu. Tento produkt je vhodný na použitie v domácnostiach, pri opravách kanalizácie, vodoinštalácií a na staveniskách.
Použitie PVC výrobkov pre kanalizačné zariadenia je odôvodnené technickými vlastnosťami materiálu. Všetky rúry a tvarovky sú vybavené spojmi, čo výrazne urýchľuje montáž a zaručuje bezpečnú prevádzku vďaka dilatačným medzerám v spojoch.
Tabuľka: Prehľad priemerov a ich typické použitie
| Priemer (DN) | Typické použitie | Poznámky |
|---|---|---|
| 32-75 mm | Vnútorná kanalizácia (umývadlá, sprchy) | Sivá farba, menšia hrúbka steny |
| 100-110 mm | Odtok pod toaletou, vonkajšia kanalizácia (domy) | Oranžová farba pre exteriér, DN 100 sa nevyrába, vždy DN 110 |
| 150-160 mm | Hlavná vonkajšia kanalizácia (rodinné domy) | Najčastejšie používaný rozmer pre rodinné domy |
| 200-500 mm | Väčšie vonkajšie kanalizačné systémy, tlakové systémy | Použitie NPVC pre tlakové systémy |
Doplnky a príslušenstvo k inštalácii

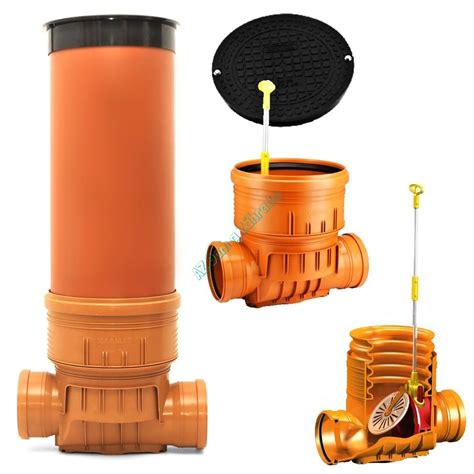

Revízne šachty
Pri výstavbe kanalizácie je dnes už samozrejmosťou používať napríklad revízne šachty/šachtišky, ktoré uľahčujú prístup do kanalizačnej sústavy pri kontrole alebo probléme. Tieto šachty sa pre domácich stavebníkov najčastejšie dodávajú v rozmere DN 150/160 a DN 200. Dno šachty môže byť priame alebo sútokové, kde je možné napojiť až 3 sútoky a pokračovať ďalej jedným. Priemer, teda DN revíznej šachty je 300mm a 400mm. Výška šachty je u každého individuálna, preto sú vyrábané a dodávané podľa jednotlivých potrieb zákazníka na výšku od 50cm až do 6m. Poklop na takúto šachtu je plastový, ktorý znesie zaťaženie do 2000kg, je teda pochôdzny, ale nemôže po ňom prejsť osobné auto. Všetky šachty sa vyrábajú podľa špecifikácie zákazníkov, pričom nejde o atypické rozmery, čo znamená, že aj ceny týchto výrobkov sú štandardné a nepotrebujú sa opätovne naceňovať pre každého zvlášť.
Spätná klapka
Pri stavbe kanalizácie je dobré sa zamyslieť aj nad tým, či budete potrebovať spätnú klapku. Spätná klapka zabraňuje spätnému chodu média a pachu v potrubí, alebo hlodavcom, aby sa nedostali do obydlia. Zväčša sa spätná klapka odporúča zabudovať, pretože v nákladoch nákupu to nie je veľká položka a môže zabrániť znehodnoteniu veľkej časti majetku, alebo predísť škodám a nepríjemnostiam. Takáto spätná klapka môže slúžiť aj ako čistiaca tvarovka, vtedy je dobré, ak sa osadí do šachty, do ktorej je možný vstup.
Inštalácia a montáž
Na rozdiel od iných plastových analógov, PVC výrobky majú pohodlný montážny mechanizmus. Všetky súčiastky a armatúry v potrubí sú vybavené tesniacim krúžkom. Okrem toho môžete na pevnosť natrieť lepidlom alebo tesniacim prostriedkom. Ak je potrebné pripojiť dva kusy potrubia, použije sa spojka vybavená gumovými tesneniami. Okrem zásuvkového spojenia sa používa aj metóda lepenia. Rúry sa líšia vo forme konca a veľkosti stien. Pri výbere potrubných výrobkov určitej veľkosti by mali mať všetky kovania podobný priemer.
Pri inštalácii kanalizačného potrubia je potrebné dbať na uhol sklonu pre systém gravitačného odtoku. Ak sú rúrky v priemere 32 - 50 mm, potom optimálny sklon bude 0,03 stupňov alebo 3 cm na lineárny meter.
