Kanalizačné systémy sú neoddeliteľnou súčasťou infraštruktúry moderných miest a obcí. Zabezpečujú efektívne a hygienické odvádzanie odpadových vôd, čím chránia životné prostredie a verejné zdravie. Jedným z kľúčových komponentov týchto systémov sú kanalizačné šachtové rúry, ktoré umožňujú prístup do kanalizačného potrubia pre účely kontroly, údržby a opravy. Tento článok sa zameriava na kanalizačné šachtové rúry s priemerom DN400, ich rozmery, použitie a výhody.
Čo je kanalizačná šachtová rúra DN400?
Kanalizačná šachtová rúra, inak zvaná šachtové predĺženie, je vyrobená z veľmi odolného PVC a ako súčasť zostavy kanalizačnej revíznej šachty, čiže kanalizačnej prípojky, slúži na spoľahlivé odvádzanie odpadových vôd z nehnuteľností, pozemkov, verejných priestranstiev, chodníkov a vozoviek pozemnej komunikácie do stokovej siete.
Kanalizačná šachtová rúra DN400 je rúra s nominálnym priemerom 400 mm, ktorá sa používa na vytvorenie vertikálneho prístupu do kanalizačnej siete. Často sa označuje aj ako šachtové predĺženie. Slúži ako súčasť zostavy kanalizačnej revíznej šachty, čiže kanalizačnej prípojky.
Materiály a konštrukcia
Kanalizačné šachtové rúry sa vyrábajú z rôznych materiálov, pričom najčastejšie sa používa PVC (polyvinylchlorid) pre jeho odolnosť a nízku hmotnosť. Rúry z PVC sú zhotovené v hladkom prevedení bez hrdla. Je zhotovená v hladkom prevedení bez hrdla a jej hladký povrch vnútorných stien umožňuje ľahké odplavovanie nečistôt, čím zabraňuje vytváraniu usadenín vo vnútri rúry.
Nemäkčený polyvinylchlorid (PVC-U) je považovaný za vyspelú a rokmi preverenú surovinu. Výsledkom sú šachtové trubky a teleskopy s vnútornou stenou, odolnou voči abrázii a húževnatou vonkajšou vrstvou, ktorá odoláva všetkým materiálom, bežne používaným pre obsyp a hutnenie.
Medzi termoplastickými surovinami zaujíma polypropylen (PP) mimoriadne miesto vzhľadom ku svojej vysokej teplotnej a chemickej odolnosti a výnimočnej húževnatosti. Vďaka svojej výbornej spracovateľnosti môže byť z tejto suroviny vyrobené šachtové dno s dokonale hladkou vnútornou stenou, ktorá ľahko odoláva oteru, zanášaniu i vonkajším tlakom zeminy.
Ďalšie používané materiály sú:
- Železobetón: Ponúka vysokú nosnosť a odolnosť, avšak je ťažší a náročnejší na manipuláciu.
- Plasty (PP, PE): Ľahké, chemicky odolné a s dobrou životnosťou.
Plastové kanalizačné revízne šachty predstavujú modernú, ekologickú a prevádzkovo úspornú alternatívu ťažkých, objemných a na údržbu náročných konštrukcií z betónu.
Rozmery a špecifikácie rúry DN400
Označenie DN400 znamená, že vnútorný priemer rúry je približne 400 mm. Presné vonkajšie rozmery sa môžu líšiť v závislosti od výrobcu a použitého materiálu.
Tabuľka 1: Typické špecifikácie kanalizačnej šachtovej rúry DN400
| Parameter | Hodnota/Popis |
|---|---|
| Nominálny priemer (DN) | 400 mm |
| Dĺžka | Dostupné v rôznych dĺžkach, napríklad 1000 mm, 2000 mm, 2500 mm, 3000 mm, 4000 mm, 4500 mm, 5000 mm, 5500 mm, 6000 mm. Šachtová rúra bez hrdla DN 400x500. |
| Hrúbka steny | Určuje mechanickú odolnosť rúry. |
| Materiál | PVC, železobetón, PP, PE. |
| Hmotnosť | Závisí od materiálu a rozmerov. Napríklad revízne šachty DN 400/160 sa pohybujú od 21 kg do 60 kg v závislosti od výšky. |
| Trieda zaťaženia | Určuje maximálne zaťaženie, ktoré rúra znesie. |
| Teplotná odolnosť | Dná revíznych šachiet a uličných vpustí, vyrábané z polypropylenu, disponujúce homogénnou stenou s vysokou kruhovou tuhosťou a vynikajúce svojou vysokou teplotnou odolnosťou do 95°C. |
Použitie kanalizačných šachtových rúr DN400
Kanalizačné šachtové rúry DN400 sa používajú v rôznych aplikáciách:

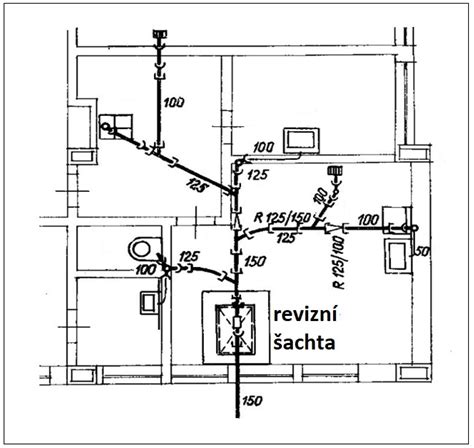

- Revízne šachty: Tvorí predĺženie revíznej šachty. Umožňujú prístup do kanalizačného potrubia pre kontrolu, čistenie a údržbu. Revízna šachta sa skladá zo šachtového dna s dvomi vstupmi DN 160, šachtového predĺženia (kanalizačná korugovaná rúra DN 400) a plastového poklopu s nosnosťou 2000 kg.
- Kanalizačné prípojky: Spájajú nehnuteľnosti s verejnou kanalizačnou sieťou.
- Odvodňovacie systémy: Odvádzajú dažďovú vodu a povrchový odtok.
- Priemyselné aplikácie: Odvádzanie priemyselných odpadových vôd.
- Verejné priestranstvá, chodníky a vozovky pozemnej komunikácie: Odvádzanie odpadových vôd.
Systém RV-Systém OSMA®
RV-Systém OSMA® je moderný, vyspelý systém šachtových komponentov, určený pre výstavbu revíznych kanalizačných šachiet a vpustí v náročných podmienkach. Bol navrhnutý a vyvinutý podľa najnovších poznatkov z odboru mechaniky plastov na základe požiadaviek staviteľov a prevádzkovateľov inžinierskych sietí.
Výhody RV-Systému OSMA®:
- Vysoká teplotná a chemická odolnosť, nízke riziko zanášania: Vďaka polypropylénu (PP) a nemäkčenému polyvinylchloridu (PVC-U) má systém vysokú teplotnú a chemickú odolnosť, výnimočnú húževnatosť a hladké vnútorné steny, ktoré odolávajú oteru a zanášaniu.
- Vysoká pevnosť, schopnosť čeliť kolesovým tlakom: Zosilnené rebrované steny dn odolávajú tlaku zeminy. Systém pružného spoja šachtovej trubky a teleskopického nástavca, vybaveného rôznymi liatinovými poklopmi, ľahko čelí kolesovým tlakom až 400 kN.
- Dokonalá tesnosť spoja, nízke riziko zanášania: Tesnosť spojov systému pri pretlaku i podtlaku až 0,5 bar zaisťuje viacbritový tesniaci element, vyrobený z odolného kaučuku. Celok potom zaisťuje dokonalú tesnosť spoja i pri deformácii, či vychýlení potrubia.
- Jednoduchá inšpekcia, hĺbka šachty až 4 metre: RV-Systém OSMA® je kompletný systém prvkov, umožňujúci výstavbu šácht rôznej hĺbky, s možnosťou dodatočného pripájania nových vetiev kanalizácie a možnosťou napojenia na rôzne kanalizačné systémy.
- 100% recyklovateľnosť: Pri výrobe, manipulácii a montáži plastových šácht RV-Systém OSMA® sa vzhľadom k ich nízkej hmotnosti spotrebuje menej energie, vyprodukuje menej CO2 a montáž prebieha rýchlejšie, v porovnaní s betónovými, či murovanými systémami.
Inštalácia vodomernej šachty nad vŕtanou studňou
Inštalácia a montáž
Inštalácia kanalizačnej šachtovej rúry DN400 je relatívne jednoduchá, ale vyžaduje dodržiavanie určitých postupov:
- Príprava výkopu: Výkop musí byť dostatočne široký a hlboký, aby sa do neho rúra pohodlne zmestila.
- Uloženie podkladovej vrstvy: Na dno výkopu sa uloží vrstva zhutneného piesku alebo štrku.
- Osadenie šachtového dna: Spodná hladká časť sa inštaluje do zvislého hrdla kanalizačného šachtového dna so zodpovedajúcim vonkajším priemerom. Šachtové dno možno zvoliť priechodné alebo s tromi vstupmi.
- Pripojenie rúry: Rúry sa spájajú pomocou hrdiel alebo spojok.
- Zásyp: Rúry sa postupne zasypávajú pieskom alebo štrkom, ktorý sa priebežne zhutňuje.
- Inštalácia poklopu: Na hornú hladkú časť sa najčastejšie inštaluje buď samotný poklop bez rámu, alebo kanalizačný teleskop s poklopom za pomoci redukčnej manžety. Eventuálne je možné s využitím podkladovej dosky a kotevných skrutiek k rúre, prípadne zostave kanalizačnej revíznej šachty, inštalovať poklop s rámom. Ako alternatíva v zakrytí hornej hladkej časti šachtových rúr môže poslúžiť čapová zátka. Poklop do zaťaženia A15 sa môže osadzovať priamo na šachtovú rúru.
- Nastavenie výšky: Teleskop pre revíznu šachtu vlnovcovú 600 umožňuje nastaviť výšku revíznej šachty a osadiť poklop.
Kanalizačné šachtové rúry je možné uložiť do hĺbky až 5 m s prípustnou hladinou spodných vôd do 3 m.
Výhody použitia plastových revíznych šácht
Plastové revízne šachty, ktorých súčasťou je aj rúra DN400, ponúkajú oproti tradičným betónovým konštrukciám niekoľko výhod:
- Nízka hmotnosť: Uľahčuje manipuláciu a inštaláciu.
- Vysoká odolnosť: Odolávajú korózii, chemikáliám a poveternostným vplyvom. Poskytuje vysokú mechanickú a chemickú odolnosť.
- Dlhá životnosť: Zabezpečujú spoľahlivú prevádzku po mnoho rokov.
- Jednoduchá inštalácia: Znižuje náklady na montáž.
- Tesnosť spojov: Zabraňuje úniku odpadových vôd a infiltrácii spodnej vody. Tesnosť spojov pri pretlaku aj podtlaku až 0,5 bar zaisťuje tesnenie vyrobené z odolného kaučuku.
- Nízke riziko zanášania: Hladký povrch vnútorných stien umožňuje ľahké odplavovanie nečistôt, čím zabraňuje vytváraniu usadenín vo vnútri rúry.
Komponenty revíznych šácht
Kompletná revízna šachta sa skladá z viacerých komponentov, ktoré je možné kombinovať. Jednotlivé typy týchto prvkov je možné podľa potreby medzi sebou rôzne kombinovať, treba však dodržať určité pravidlá:
- Šachtové dná: S rôznymi vstupmi a výstupmi. Možno zvoliť priechodné alebo s tromi vstupmi.
- Šachtové rúry: KG kanalizačná rúra v hladkom prevedení bez hrdla. Je určená na vonkajšiu kanalizáciu.
- Poklopy: S rôznou nosnosťou a materiálom.
- Tesniace prvky: Zabezpečujú vodotesnosť spojov.
- Redukcie a prechody: Umožňujú pripojenie rúr rôznych priemerov.
- Teleskopy: Umožňujú nastavenie výšky revíznej šachty.
- Koncové klapky: Chránia kanalizačný systém pred jeho spätným zaplavením. Klapka MULTI NB slúži k ochrane objektov umiestnených blízko vodných tokov a nádrží.
Bezpečnosť a normy
Pri práci s kanalizačnými šachtovými rúrami je dôležité dodržiavať bezpečnostné predpisy a normy. Používajte ochranné pomôcky, ako sú rukavice, okuliare a prilby. Uistite sa, že výkop je správne zabezpečený proti zosuvu pôdy.
