Odvetranie strechy patrí medzi najdôležitejšie, no zároveň najčastejšie podceňované prvky celej strešnej konštrukcie. Správne navrhnutý systém odvetrania rozhoduje nielen o životnosti strešnej krytiny, ale aj o funkčnosti celej strechy, komforte bývania a energetickej efektívnosti domu. Pri šikmých strechách je dôležité, aby sa zamedzilo nadmernému výskytu vlhkosti v strešnom plášti a znížením teplotných rozdielov v rôznych častiach strechy, nerovnomernému roztápaniu snehu a jeho opätovnému zamŕzaniu na odkvapoch, príp. zatienených častiach.
Odvetrávacia škridla z plechu je dôležitým prvkom strešného systému, ktorý zabezpečuje odvetrávanie strešného plášťa a znižuje teplotné rozdiely v rôznych častiach strechy. Vďaka tomu sa obmedzí nerovnomerné odtávanie snehu a jeho namŕzanie na odkvapových alebo zatienených častiach strechy. V lete zase vetraná medzera zabraňuje prehrievaniu vzduchu pod škridlami, čím sa zvyšuje tepelná pohoda v podkroví.
Princípy a výhody správneho odvetrania strechy
Odvetranie strechy funguje veľmi jednoducho na princípe tzv. komínového efektu. Ide o prirodzené prúdenie vzduchu vyvolané odlišnou teplotou a tlakom vzduchu na spodnom a hornom konci vzduchovej medzery. Vetraním sa vyrovnáva teplota vzduchu pod krytinou s teplotou vzduchu nad krytinou, odvádza sa vlhkosť zo spodnej časti krytiny, odvádza sa vnútorná vlhkosť prenikajúca z obytných priestorov i nahromadené teplo v streche.
Vetracia vzduchová medzera v lete zabraňuje hromadeniu prehriateho vzduchu pod škridlami, čím sa zlepšuje tepelná pohoda v podkroví. Odvetranie strech dokáže znížiť teplotu pod krytinou v letných mesiacoch až o desiatky °C. Bez funkčného odvetrania môže teplota pod strechou presahovať 70 °C, čo výrazne zaťažuje izoláciu aj samotnú konštrukciu. Každá dobre odvetraná strecha nie je náchylná k usídľovaniu lišajníkov a iných mikroorganizmov. Odvetrávacie škridly pomáhajú predchádzať kondenzácii, vzniku plesní a poškodeniu krovu, zároveň predlžujú životnosť celej strechy. Efektívne odvetranie zároveň urýchľuje vysychanie strešných vrstiev po daždi, čím sa minimalizuje riziko biologického znečistenia a predlžuje životnosť celej strešnej skladby.
Riziká nedostatočného odvetrania: Vlhkosť a kondenzácia
Ak sa v streche objaví vlhkosť, môže to spôsobiť nemalé problémy. Vlhkosť vedie k výskytu drevokazných húb v konštrukcii krovu a vlhnutiu tepelnej izolácie, čo degraduje jej tepelnoizolačné vlastnosti. Vlhkosť môže kondenzovať aj vo vrstve tepelnej izolácie. Aj tento jav je veľmi nežiaduci.
Do strešnej konštrukcie sa dostáva dvomi spôsobmi - z interiéru a exteriéru. Väčší problém nastáva pri vlhkosti z interiéru, ktorá pochádza z bežných ľudských úkonov, ako sú varenie, sprchovanie, pranie, sušenie a podobne. Ku kondenzácii dochádza preto, že teplý vzduch udrží viac vlhkosti ako studený vzduch a prirodzene stúpa smerom hore. Prehriaty vzduch nasýtený vodnými parami vstúpi rôznymi netesnosťami do strechy, z ktorej sa musí nahromadená vlhkosť niekam dostať. Táto je odvádzaná difúzne otvorenou strešnou fóliou do vzduchovej medzery medzi strešnou fóliou a krytinou a následne do exteriéru.
Pokiaľ sa nezabezpečí dostatočné vetranie, dochádza ku kondenzácii vody na spodnom líci fólie a k jej stekaniu do tepelnej izolácie a ostatných konštrukcií. V zimnom období sa tu tak môžu tvoriť cencúle.
Jak fungují inteligentní difůzní folie (parobrzdy) intello
Odvetrávacie prvky z plechu a ich vlastnosti
Odvetrávacia lišta k odkvapu je súčasťou strešného systému, ktorá je navrhnutá tak, aby zabezpečovala správne odvetrávanie strešnej plochy. Montuje sa nad odkvap a je plne kompatibilná s plechovými strešnými škridlami. Použitie plechu s hrúbkou 0,6 mm s obojstrannou farebnou povrchovou úpravou zabezpečuje väčšiu tuhosť, odolnosť proti deformácii a dlhšiu životnosť. Optimálne navrhnutá perforácia účinne podporuje prirodzenú cirkuláciu vzduchu.
Odvetrávacia lišta k odkvapu sa montuje na prvú štartovaciu latu, čo umožňuje účinné odvetranie priestoru vznikajúceho medzi kontralatou a latou. Zlepšuje prúdenie vzduchu medzi latou a plechovou strešnou krytinou, znižuje riziko vlhnutia strešného plášťa, podporuje správny odvod vodnej pary z priestoru pod krytinou a chráni strechu pred nadmerným kondenzovaním vody. Odvetrávacia lišta k odkvapu je vhodná na použitie pod akúkoľvek plechovú strešnú škridlu, vďaka čomu je plne kompatibilným prvkom a umožňuje zachovať jednotný štandard celej stavby.
Azda najvýraznejšou zmenou v ostatnom období prechádza odvetrávacia škridla, ktorá sa stáva podstatne menej nápadným prvkom strechy a harmonicky splýva so strešnou rovinou. Na prvý pohľad sa nové odvetrávacie škridly neodlišujú od základných škridiel. Oproti minulosti ide o veľmi významnú zmenu s dosahom na estetiku striech. Upozorňujeme však, že nové typy odvetrávacích škridiel majú menší prierez odvetrávacej medzery, čo je potrebné zohľadniť pri návrhu ich množstva. To je dvoj- až trojnásobné oproti pôvodným výrobkom. Vetracie škridly slúžia na odvetranie priestoru pod krytinou. Zlepšujú nielen pohyb vzduchu pod strechou, ale aj vnútornú mikroklímu.
Dizajn a dimenzovanie odvetrania strechy
Koľko vetracích škridiel potrebuje vaša strecha? Počet odvetrávacích škridiel závisí od typu krytiny, veľkosti strechy a technických požiadaviek výrobcu. Dostatočný prierez prevetrávacej medzery je potrebné zabezpečiť v celom jej profile a po celej dĺžke.
S cieľom zaistiť dostatočné prúdenie vzduchu v prevetrávacej medzere predpisuje norma veľkosť odvetrávacej medzery pri hrebeni rovnú minimálne 0,5 ‰ príslušnej spádovej strešnej plochy, t. j. pri dĺžke krokvy 10 m je to minimálne 50 cm² na bežný meter dĺžky hrebeňa. Minimálna plocha prevetrávacej medzery v odkvapovej hrane je 2,0 ‰ priľahlej strešnej plochy, minimálne však 200 cm² na bežný meter dĺžky strechy. Aj preto výrobcovia strešných krytín ponúkajú odvetrávacie škridly alebo podobné odvetrávacie prvky.
Každá krytina vyžaduje špecifické vyhotovenie odvetrania, preto vypracovanie návrhu strešnej konštrukcie určite prenechajte skúseným projektantom. Veľkosť vetracích otvorov je ovplyvnená veľkosťou strechy, materiálovým riešením horného plášťa, tvarom a rozmiestnením vetracích otvorov a pod. Na odvetranie strechy je určená odvetrávacia škridla, ktorá je vlastne modifikáciou základnej škridly s otvorom chráneným strieškou a mriežkou. Vetracie škridly sa ukladajú v druhom rade pod hrebeňom.
Počet kusov na bežný meter dĺžky hrebeňa sa určuje v závislosti od dĺžky krokiev a sklonu strechy približne podľa tabuľky:
| Dĺžka krokvy (m) | Sklon strechy (°) | Počet vetracích škridiel (ks/bm) |
|---|---|---|
| do 5 | 25-35 | cca 4-6 |
| 5-8 | 35-45 | cca 6-8 |
| nad 8 | nad 45 | cca 8-10 |
Na dosiahnutie lepšieho odvetrania sa odporúča suchá montáž hrebeňa a nárožia namiesto ukladania hrebenáčov do malty. Pri realizácii strechy je nevyhnutné dodržať stanovený počet vetracích prvkov uvedených v technickom liste. Inak môže dôjsť k zníženiu životnosti a narušeniu funkčnosti strechy. Táto požiadavka môže byť dosiahnutá kombináciou vetracích škridiel a pása. Vetracie škridly sa rozmiestňujú v druhom rade pod hrebeňom. Na rozdiel od klasických vetracích škridiel sa hrebeňové vetracie škridly montujú pozdĺž celého hrebeňa hneď v prvom rade. Vetranie strechy je tak oveľa rovnomernejšie. Treba si ale pamätať, že latovanie musí byť špeciálne prispôsobené k hrebeňovej škridle, inak by funkcia vetrania mohla byť znížená.
Montáž odvetrávacej škridly z plechu: Podrobný návod
Tento článok poskytuje podrobný návod na montáž odvetrávacej škridly z plechu, s dôrazom na správny postup a dôležité detaily. Kľúčovou výhodou plechovej krytiny, ktorú oceníte najmä pri rekonštrukciách, je jej nízka hmotnosť. V porovnaní s ťažkými krytinami nezaťažuje krovovú konštrukciu, čo často eliminuje potrebu nákladného zosilňovania krovu. S tým súvisí aj ďalší benefit - rýchla a jednoduchá montáž.
Príprava pred montážou
Základom každej kvalitnej plechovej krytiny je oceľové jadro chránené vrstvou zinku. Pre rodinné domy a stavby s požiadavkou na dlhú životnosť odporúčame zvoliť plech na strechu s hrúbkou minimálne 0,5 mm. Povrchová úprava je ochranný štít vašej strechy. Nielenže jej dodáva finálnu farbu a vzhľad, ale predovšetkým chráni oceľové jadro pred koróziou, UV žiarením a poškriabaním.
Pred samotnou montážou je dôležitá kontrola krovu a jeho nerovností. Montáž strešnej krytiny sa začína položením odkvapového lemovania na odkvapovej hrane, keďže sa vyrába v dvoj- až trojmetrových dĺžkach je potrebné ho upraviť do požadovaného tvaru a rozmeru. Odkvapové lemovanie sa v mieste odkvapovej hrany uchytí klincami na krokvy.

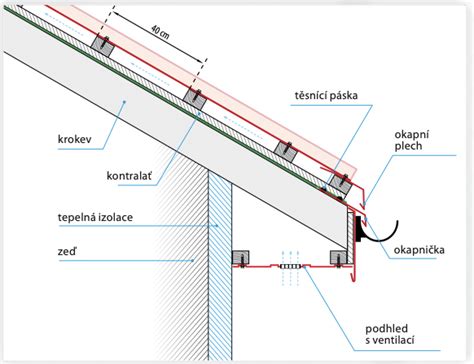

Upevnenie hydroizolačnej fólie a vytvorenie vetracej medzery
Upevnenie hydroizolačnej fólie je ďalším dôležitým krokom pri montáži krytiny. Kladie sa vodorovne smerom od odkvapovej hrany k hrebeňu. Pásy sa navzájom prekrývajú približne 150 mm podľa čiar vyznačených na fólii. Miesto, kde sa fólia spája, sa prilepí lepiacou alebo obojstrannou páskou. Pri výbere fólie sa treba riadiť odporúčaniami výrobcov (všímať si, či je vhodná pod plechové krytiny), ako aj pokynmi na jej aplikáciu. Pri odkvapovej hrane strechy sa fólia prilepí na odkvapové lemovanie, čím sa zabráni jej znehodnoteniu vplyvom slnečného žiarenia.
Po upevnení hydroizolačnej fólie sa pozdĺž krokiev montujú kontralaty. Ich výška závisí od požadovanej výšky vetracej medzery. Rozmer kontralát sa navrhuje podľa sklonu a dĺžky strechy, ale minimálne je to 35 × 50 mm. Pri nízkych sklonoch sa odporúča pod každú kontralatu na fóliu nalepiť špeciálnu tesniacu pásku, aby sa zabránilo prenikaniu vody predovšetkým na miestach, kde sa nachádzajú spojovacie materiály. Kontralaty sa v mieste úžľabia nikdy nespájajú, musí sa zabezpečiť odvádzanie kondenzátu, a to minimálne stomilimetrovou medzerou. Takto vytvorené vodotesné podstrešie je nevyhnutné predovšetkým pri nižších sklonoch strechy.
Po osadení kontralát nasleduje montáž lát. Odporúča sa použiť dosky s rozmermi 25 × 100 mm, ktoré zabezpečia dostatočný priestor na kotvenie krytiny. Zároveň sa rovnomerne rozloží plošná hmotnosť vonkajšieho zaťaženia (napr. snehom alebo vetrom). Je nevyhnutné, aby takto vytvorená plocha bola rovná a rovnako je potrebné zabezpečiť kolmosť a rovnobežnosť strán. Prvá je tzv. odkvapová lata. Ďalšia sa natlčie hneď vedľa nej, aby sa vytvoril pevný podklad, na ktorý sa bude montovať druhé odkvapové lemovanie. Tretia a ďalšia lata sa upevňuje vo vzdialenosti 50 až 200 mm od predchádzajúcej.
Po upevnení kontralát a lát sa na prvú latu upevní ochranná vetracia mriežka, ktorá sa montuje na prívod vzduchu do priestoru pod krytinou vymedzeného kontralatami. Následne je potrebné namontovať aj druhé odkvapové lemovanie odkvapu, a to tak, aby jeho koniec zasahoval do jednej tretiny až jednej polovice odkvapového žľabu. Slúži ako štartovací profil pre samotné pásy krytiny. Toto lemovanie treba namontovať v jednej rovine, aby sa zabezpečila jednoduchá montáž krytiny.
Jak fungují inteligentní difůzní folie (parobrzdy) intello
Montáž odvetrávacích prvkov a krytiny v úžľabí
Odvetrávacia škridla sa pokladá obvykle do druhej rady od hrebeňa. Nezbývá sú i pre prívod vzduchu pod tašky podél úžlabí. Pri montáži v úžľabí je potrebné prekrytie plechov 200 mm a do jeho vnútorných záhybov sa po oboch stranách a po celej dĺžke vkladá upevňovací pás. Tento upevňovací pás slúži ako štartovací profil na upevňovanie pásov krytiny v mieste úžľabia.
Pri montáži krytiny pri úžľabí si treba ako prvý odmerať uhol a vytvoriť šablónu, ktorou sa zabezpečí plynulá línia úžľabia. Takto vytvorená šablóna sa priloží na pás krytiny a označia sa časti, ktoré treba odstrihnúť. Na úpravu tvaru tabúľ sa neodporúča používať náradie s termickým efektom (napr. rotačnú brúsku), ktoré môže povrch krytiny poškodiť. Pás krytiny sa prispôsobí podľa šablóny. Treba ponechať 25 mm na ohnutie hrany. Plech sa položí do úžľabia a zatlačia sa ohnuté hrany okolo lemovacieho plechu a upevňovacích prvkov v úžľabí. Uložený plech sa zasunie pod upevňovacie prvky a priskrutkuje sa. Postup sa opakuje, až kým sa nepokryje celá plocha pri úžľabí na obidvoch stranách.
Montáž pásov krytiny
Montáž krytiny sa môže začať z ľavej alebo z pravej strany. Jedným zo spôsobov, ako začať, je pozdĺžne predelenie jedného pásu krytiny. Skôr ako sa uchytí na miesto, je potrebné orezané hrany ohnúť smerom nahor, a to aspoň do výšky stojatej drážky alebo čelovej dosky. Pred samotným uložením pásu krytiny sa pomocou ohýbacieho plechu prispôsobí jeho spodná časť - upraví sa do takého tvaru, aby po priložení proti lemovaciemu plechu kopírovala hranu odkvapu.
Jednoduchým zasunutím sa potom pás dostane na svoje miesto. Medzi pásom krytiny a lemovaním odkvapu musí byť pravý uhol. Následne sa zámok pekne spojí kliknutím a krytina sa môže kotviť. Na kotvenie sa používajú skrutky do dreva s plochou hlavou. Odporúča sa použiť šesť až sedem skrutiek na 1 m² s maximálnym rozstupom 300 mm od seba. Tento počet treba dodržať pri kotvení krytiny na náveternej strane. Na ploche strechy, ktorá je menej namáhaná, sa odporúča použiť štyri až päť skrutiek na 1 m² v maximálnych rozstupoch 400 mm. Všetky namontované pásy krytiny musia byť kolmé na odkvapový lem.
Pás krytiny s ohnutou spodnou časťou sa pomocou ohýbaného plechu uloží cez drážku predchádzajúceho pásu smerom dolu k spodnej hrane tak, aby sa zámok spojil po dĺžke minimálne 0,5 m. Takto napojený pás krytiny sa zarovná s odkvapovou hranou. Potom sa zacvakane drážka pozdĺž celého plechu. Rovnako sa postupuje aj pri ďalšom páse krytiny. Pri montáži susedných pásov treba dávať pozor na vlnenie na ploche strechy a jednotlivé pásy napínať v smere kladenia strešnej krytiny. To znamená, že ak sa začína montáž sprava, pásy sa napínajú doľava.

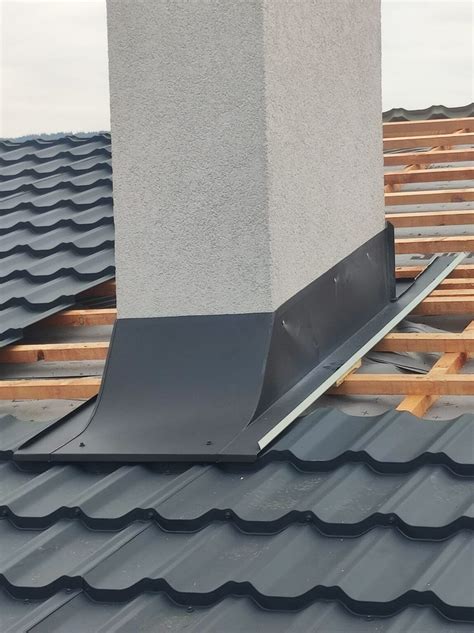

Riešenie priestupov v streche
Pod priestupom v streche (napr. komín), kde sa pásy budú napájať, sa musia predeliť po celej šírke. Po ich predelení sa nastrihne drážka a stlačí sa odrezaná časť. Tým sa vytvoria podmienky, aby zámky spájaných pásov krytiny do seba presne zapadli. Tesniaci pás sa prilepí na spodnú stranu upevňovacieho plechu vo vzdialenosti 100 mm od hornej hrany a upevňovací pás sa pripevní. Je dôležité, aby pokryl celú šírku medzi drážkami. Položí sa vrchný plech, pričom sa treba uistiť, že ohyb plechu kopíruje upevňovací pás a že drážky do seba presne zapadli.
Pri riešení oplechovania priestupu z bočných strán sa využíva časť plochy pásu krytiny. Pomocou hladkého plechu sa dokončí oplechovanie v spodnej a vrchnej časti priestupu. Nad priestupom sa pokračuje v kladení pásov krytiny až po hrebeň.
Montáž obrysového plechu a hrebenáča
Predposledným krokom je montáž obrysového plechu do hrebeňa. Jeho hlavnou úlohou je zabezpečiť vetrací priestor v hrebeni a zároveň slúži ako podporný profil na montáž hrebenáča. Na tento účel sa použije perforovaný upevňovací obrysový plech. Na tú časť obrysového plechu, ktorá bude ležať na páse krytiny po oboch stranách hrebeňa, sa nalepí gumené tesnenie.
Držiak hrebeňovej laty sa pripevňuje na vrchol spoja krokiev. Výška pripevnených držiakov závisí od sklonu strechy. Do takto pripravených držiakov sa vkladá hrebeňová lata 50/30 mm a fixuje sa klincami (2,5 × 32 mm). Následne sa nasunie hrebenáč, ktorý sa pritlačí do príchytky. Ďalšia príchytka sa pripevní jedným pozinkovaným klincom (2,8 × 70 mm) cez dieru v hrebenáči a dvoma pozinkovanými klincami (2,5 × 32 mm) do hrebeňovej laty. Tento postup sa opakuje. Hrebeňová príchytka zároveň vymedzuje kryciu dĺžku hrebenáča. Hrebenáč vlastnou váhou a dotlačením vytvaruje tesniacu lištu tak, že sa priestor medzi škridlou a hrebenáčom utesní. Hrebeňová príchytka má na ukotvenie cez hrebenáč oválny otvor, ktorý umožňuje meniť kryciu dĺžku hrebenáča.
Dôležitosť odborného návrhu a realizácie
Iba správne vyhotovenie konštrukčných detailov dáva predpoklad pre optimálne fungovanie strešnej konštrukcie počas celej životnosti stavby. Návrh strešnej konštrukcie vrátane skladby strechy navrhnutej v závislosti od klimatických podmienok, sklonu strechy, povahy stavby atď., patrí do rúk projektanta. Dokonca aj väčšina výrobcov strešných krytín podmieňuje záruku na strešný systém a strešnú krytinu práve zabezpečením efektívneho odvetrania strešnej konštrukcie. Z dlhodobého hľadiska je preto odvetranie strechy investíciou do spoľahlivosti a životnosti celej stavby.
V praxi vznikajú problémy najmä v dôsledku nesprávneho návrhu alebo realizácie. Častým nedostatkom je nedostatočný prívod vzduchu pri odkvape alebo naopak nedostatočný odvod pri hrebeni, čo vedie k stagnácii vzduchu vo vetracej medzere. Problémom býva aj prerušenie vetracej vrstvy, napríklad v oblasti prestupov, úžľabí alebo pri nevhodne navrhnutom latovaní.
