Oprava a prevencia ohnutých okrajov plechu je kritická pre zachovanie funkčnosti a estetiky rôznych kovových konštrukcií, od strešných žľabov až po vysoko presné priemyselné komponenty. Proces ohýbania plechu je základným procesom v rôznych odvetviach priemyslu, od stavebníctva až po výrobu spotrebného tovaru. Táto technológia umožňuje vytvárať plechové komponenty s požadovanými tvarmi a vlastnosťami. Avšak, nepresnosti a deformácie môžu viesť k vážnym problémom.
Lemovanie plechu: Techniky a význam
Lemovanie plechu je proces ohýbania, pri ktorom sa okraj plechu prehne cez seba, čím sa vytvorí hotový okraj. Lemovanie zlepšuje pevnosť dielu, eliminuje ostré hrany a zlepšuje estetické alebo funkčné vlastnosti dielu. Lemovanie je technika tvárnenia, ktorá zroluje alebo prehne okraj plechu na seba a zvyčajne sa vykonáva v dvoch fázach.
Typy lemovania:
- Otvorený lem: Je to jednoduchý spôsob skladania plechu, ľahký na výrobu a nevyžaduje veľkú silu. Uhol sa zvyčajne pohybuje od 90 do 135 stupňov. Otvorený lem funguje najlepšie pri materiáloch s hrúbkou 0,040 palca a viac.
- Uzavretý lem: Tento typ lemu dodáva pevnosť a odolnosť a zároveň dodáva dielu čistý, leštený vzhľad. Uhol je 0 stupňov, čo znamená, že záhyb je úplne uzavretý. Tento typ lemu sa často objavuje na dverách automobilov, kapotách, spotrebičoch a elektronických krytoch.
- Zrolovaný lem: Táto metóda funguje najlepšie pre tenké a flexibilné materiály ako hliník a meď. S 360-stupňovou slučkou sú zrolované lemy štandardom v dekoratívnych predmetoch, ľahkom nábytku a akýchkoľvek aplikáciách, kde je nevyhnutné znížiť ostré hrany. Tento dizajn dodáva pevnosť a flexibilitu, vďaka čomu je užitočný pre hrany, ktoré zvládajú zaťaženie a pohyb.
- Matricové lemovanie (Die Hemming): Táto metóda je odolná a ideálna pre náročné použitie, ako sú priemyselné rámy, ploty a konštrukčné výstuže. Je presné a vytvára jednotné, pevné okraje, ktoré sa menej pravdepodobne ohnú alebo deformujú.
Proces lemovania:
- Dôkladná kontrola plechov pred začatím.
- Presné umiestnenie a zarovnanie.
- Postupné ohýbanie okrajov.
- Drobné úpravy tlaku kotúčov.
- Kontrola vzhľadu a meranie rozmerov po lemovaní.
Výber správnej hrúbky materiálu je zásadný, zvyčajne je vhodný pre plechy od 0,5 mm do 3 mm. Sklápacia hrana musí mať štandardnú dĺžku a polomer; inak môže prasknúť. Štandardná dĺžka príruby by mala byť štvornásobkom hrúbky kovu (v otvorenom leme). Uhol ohybu je vo všeobecnosti riadený medzi 90 a 135 stupňami.
Špecialista v odbore pohonnej techniky
Oprava ohnutých strešných žľabov
Dažďová voda dokáže narobiť veľké nepríjemnosti, ak žľaby a odtoky nie sú v poriadku. Preto je dôležité pravidelne kontrolovať ich stav, najlepšie na jeseň alebo po zime. Najčastejšou príčinou problémov býva zanesenie listím alebo prehnutie pod váhou snehu.
Pri oprave žľabu, ktorý sa zohol pod váhou snehu a teraz z neho pri daždi voda preteká cez okraj, postupujeme tak, že zohneme nosné háky smerom hore podľa možnosti do pôvodného stavu. Žľab najprv uvoľníme z plechových úchytov na hákoch po celej dĺžke, ktorú budeme upravovať.

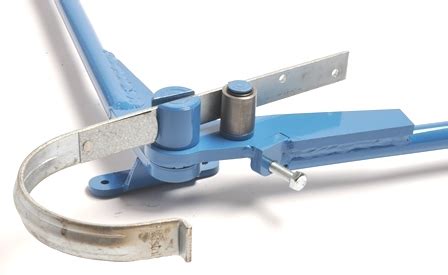

Na profil háku nasunieme ohýbaciu páku a miernym tlakom hák ohýbame do potrebného tvaru. Nezabúdajme, že železná pásovina, z ktorej je hák zhotovený, je pružná a ohnutý hák sa po uvoľnení o kúsok vráti. Spojíme si pomyselnou čiarou nepoškodené vrcholy žľabu a hák zohýbame do výšky čiary. Ak nemáme dostatok skúseností, napneme medzi dvomi hákmi, ktoré sneh nezohol, špagát a skrivené háky pomocou páky zohýbame o kúsok nad povrázok tak, aby sa po odpružení vrátil na jeho výšku. Takto postupne prispôsobíme všetky poškodené háky, kým nie je celá časť žľabu v pôvodnom stave.
Riešenie nedostatočného sklonu žľabu:
Ak dažďový žľab nemá dostatočný sklon (2 až 3 cm na 10 m dĺžky), pretože nastala chyba pri montáži, voda neodteká a postupne sa v ňom začnú zhromažďovať nečistoty. Túto chybu môžeme takisto (pravdaže iba do istej miery) skorigovať ohnutím nosných hákov. Postupujeme rovnako ako pri oprave, ale v tomto prípade uvoľníme žľab z plechových úchytov na hákoch po celej dĺžke. Ohýbať začíname od odtokovej rúry, respektíve žľabového kotlíka. Je dôležité uvedomiť si, o koľko sa bude musieť ten-ktorý hák ohnúť pri dodržaní správneho sklonu celého žľabu.
Oprava korózie a netesností:
Odkvap plný starého hnijúceho lístia neodvádza vodu do odtokových rúr. Keďže sa v ňom zadržiava prach, peľ, a najmä vlhkosť, po relatívne krátkom čase prichádza ku korózii a jeho úplnému znehodnoteniu. Ak zistíme, že žľab je zanesený, dôkladne ho vyčistíme pomocou lopatky, ktorú si zhotovíme z kúska plechu. Dlátom alebo skrutkovačom skontrolujeme, či plech žľabu nie je prehrdzavený. Lopatku si môžeme urobiť z kúska plechu, ktorý zrolujeme. Zaletujeme ho alebo omotáme kúskom drôtu.
Ak zistíme bodovú koróziu, ktorá presahuje takmer cez celú hrúbku plechu, alebo sa plech ľahko ohýba v určitých miestach tak, že hrozí jeho zlomenie, sú všetky pokusy o opravu prakticky vylúčené. Vtedy neváhame a vymeníme celú poškodenú časť odkvapu.
V prípade, že na odtokovom žľabe povolí niektorý z letovaných spojov, voda neodteká do odtokovej rúry, ale preteká cez škáru a zamokruje omietku. Oprava letovaním neprichádza do úvahy. Môžeme sa pokúsiť obe časti žľabu spojiť nitmi, ale najjednoduchším a spoľahlivým riešením je vyplniť škáru silikónovým tmelom. Dôkladne ho natlačíme do štrbiny najmä z vnútornej strany žľabu.
Prevencia „efektu kanoe“ pri ohýbaní plechu
„Efekt kanoe“ alebo priehyb je jav, ktorý nastáva, keď sa baran a posteľ ohýbačky plechu pod tlakom deformujú, čo spôsobí, že uhol ohybu v strede sa líši od uhlov na koncoch. Vizuálne sa prejavuje vzorom „voľný v strede, tesný na koncoch“. Pri ohýbaní dlhých dielov si všimnete, že stredná časť má väčší (tupší) uhol - napríklad 92°, zatiaľ čo konce sú ostrejšie - okolo 90°. Finančná bolesť je najvýraznejšia, ak je stredový uhol ohnutého dielu príliš veľký, vznikajú medzery počas montáže a zvárania, čo znamená dvojnásobné množstvo prídavného materiálu a dvojnásobný pracovný čas.
Kompenzačné systémy:
V boji proti „efektu kanoe“ je kompenzačný systém konečným fyzickým protiopatrením. Podstata technológie kompenzácie spočíva v logike reverzného inžinierstva - zámerné zdvihnutie stredu stola do presnej konvexnej krivky pred alebo počas zaťaženia, aby sa pri aplikácii plného tlaku ohybu predpätý výbežok dokonale vyrovnal.
Moderné CNC ohraňovacie lisy používajú dva typy systémov korunovania:
| Vlastnosť | Hydraulické korunovanie | Mechanické klinové korunovanie |
|---|---|---|
| Koncept | Dynamický „mäkký chrbtový stĺp“ | Pevný „presný chrbtový stĺp“ |
| Prevádzkový princíp | Súbor hydraulických valcov (zvyčajne 3 a viac) nainštalovaných pod pracovným stolom sa nastavuje smerom nahor prostredníctvom CNC riadenia v uzavretej slučke na základe spätnej väzby zo senzorov v reálnom čase. | Dve dlhé oceľové tyče s presne vypočítanými vlnovými sklony sú poháňané bočne servomotorom, aby vytvorili presnú, súvislú parabolickú krivku. |
| Kľúčové výhody | Výnimočná prispôsobivosť: Dynamická odozva mu umožňuje okamžite sa prispôsobiť nejednotnej pevnosti v ťahu v priebehu milisekúnd bez prerušenia výroby. | Maximálna tuhosť a stabilita: Poskytuje kov na kov tvrdú oporu s nepretržitou, bezmedzerovou krivkou. |
| Potenciálne nevýhody | Riziko tepelného posunu: Objem hydraulického oleja a koeficient trenia tesnení sa menia s teplotou. | Chýba jej prispôsobivosť v reálnom čase: Parametre musia byť nastavené pred začatím ohýbania a systém nedokáže dynamicky reagovať na náhle zmeny tvrdosti materiálu počas procesu. |
Manuálne kompenzovanie a „metóda svetelnej medzery“:
Mnohé stroje majú ručné koleso na nastavenie vyrovnávania stola. Kritériá hodnotenia: Ak je v strede viditeľné svetlo, kompenzácia je nedostatočná. Ak je stred pevný, ale na oboch koncoch presvitá svetlo, kompenzácia je nadmerná.
„Umenie podkladaní“: Na simuláciu parabolického zakrivenia poukladajte podložky s postupne sa skracujúcou dĺžkou (napr. 300 mm, 200 mm, 100 mm) pod stred držiaka dolnej zápustky. Papier (novinový alebo kancelársky) je vhodný len na dočasné úpravy (≈0,1 mm). Modro kalená pružinová oceľ alebo mosadzné podložkové materiály sú profesionálnou voľbou, pretože sú nestlačiteľné, rozmerovo presné a odolné voči opotrebovaniu.
Kritické varovanie: Nikdy nevkladajte podložky čiastočnej dĺžky do otvoru V zápustky! Tým sa pri ohýbaní sústreďuje extrémne napätie v jednom bode, čo môže viesť k katastrofálnemu prasknutiu alebo dokonca rozštiepeniu tvrdených zápustiek. Všetky podložky musia byť umiestnené pod celou dolnou zápustkou (medzi držiakom zápustky a lôžkom).
Optimalizácia procesu ohýbania
Aj pri špičkovom systéme koruny môže nesprávne nastavenie procesu stále ohroziť rovinnosť. Hardvér určuje hornú hranicu presnosti, ale procesná disciplína určuje dolnú hranicu. Nadmerná priehybnosť často nevzniká z nedostatočnej tuhosti stroja, ale z nepotrebného preťaženia.
Správne použitie sily:
Princíp výpočtu: Odmietnite mýtus „Viac sily, lepšie výsledky“. Pri ohýbaní v závese je cieľom dosiahnuť plastickú medzu klzu materiálu s minimálnou silou - nie tlačiť stroj na jeho hranicu možností. Operátori by mali ovládať vzorec pre výpočet ohýbacej sily: P = (650 × S² × L) / V, kde S = hrúbka plechu, L = dĺžka ohybu a V = šírka otvoru matrice. Všimnite si člen S²: zdvojnásobenie hrúbky štvornásobne zvýši požadovaný tonážny tlak - a exponenciálne zvýši riziko priehybu.
Výber matrice:
Matrica je viac než len tvarovací nástroj - je to páka, ktorá riadi ohýbaciu silu. „Zlaté pravidlo“ výberu V-matrice: Šírka otvoru V-matrice je nepriamo úmerná požadovanej tonáži. Pri vážnych problémoch s deformáciami skúste zväčšiť V-matricu na 10-12-násobok hrúbky materiálu.
Ostatné faktory:
- Presné zarovnanie: Aj malá nepresnosť v zarovnaní hornej a dolnej matrice môže generovať deštruktívne bočné sily.
- Boj proti previsu spôsobenému gravitáciou: Pri dlhých dieloch sú podávače plechu nevyhnutným vybavením.
- Riadenie trenia: Pri hladkých povrchoch má materiál tendenciu mierne sa šmýkať, čo môže spôsobiť odchýlku.
- Sila časového podržania (Dwell Time): Nastavte 0,2-0,5 sekundy zdržanie po dosiahnutí dolnej úvrate, aby sa uvoľnilo napätie v materiáli.
- Korekcia smeru valcovania zrna: Ohýbanie po smere zrna oproti ohýbaniu naprieč zrnám prináša výrazne odlišné medze klzu a úrovne spätného pruženia.
- Výzvy vysokopevnostných a nerezových ocelí: Tieto materiály sú veľmi citlivé na „efekt kanoe“, preto je potrebné zvýšiť prednastavenú kompenzáciu.
Diagnostika a riešenie problémov s ohnutým plechom
Keď ohnutý obrobok vykazuje neočakávané prehnutie, najnebezpečnejšou reakciou na dielni nie je nečinnosť - ale slepé úpravy založené na intuícii.
Bežné chyby a ich príčiny:
- Nedostatočné korigovanie prehnutia (Δ > 0): Stred meria 92°, zatiaľ čo oba konce sú 90°. Kompenzácia prehnutia je nedostatočná, čo spôsobuje prehnutie stredu stroja nadol.
- Nadmerné korigovanie prehnutia (Δ < 0): Stred meria 89°, zatiaľ čo oba konce sú 90°. Toto je varovný signál naznačujúci, že stred je nadmerne zdvihnutý, čím sa vytvára „obrácený oblúk“.
Tabuľka diagnostiky a riešení problémov:
| Príznak | Popis | Hlavná príčina | Oprava / Akcia |
|---|---|---|---|
| A: Banánový efekt | Obe koncovky pri 90°, stred len pri 88° | Priehyb stroja: Obrovská reakčná sila spôsobuje, že nosník a základňa sa v strede prehnú nahor, čím sa tam znižuje tlak. | Rýchla oprava (v teréne): Pyramidové podkladanie. Naneste vrstvy maskovacej pásky do stupňov v strede, aby ste umelo zahustili oblasť. Trvalá oprava (v dielni): Ladenie výstužnej tyče. Upravte napínacie tyče tak, aby ste prednastavili mierny horný "oblúk", aby bol nosník pod zaťažením rovný. |
| B: Kužeľové ohnutie | Jeden koniec široký, druhý úzky | Zdanlivé pošmyknutie: Nerovnomerný tlak upínania spôsobuje, že jedna strana pri ohybe mikroskopicky pošmykne. | Diagnostika: Vykonajte "test s papierovým pásikom". Oprava: Upravte excenter alebo spojovaciu maticu na strane s nízkym tlakom, kým nie je odpor rovnaký na oboch koncoch. |
| C: Štruktúra pomarančovej kôry alebo vonkajšie praskanie | Drsnosť povrchu alebo medzizrnkové lomy | Prekročený limit ťažnosti: Polomer ohybu je príliš malý vzhľadom na hrúbku materiálu (bežné pri hliníku 6061‑T6). | Výmena materiálu: Prejdite na hliník 5052-H32. Fyzický trik: Zväčšite polomer ohybu pripevnením vrtákovej tyče (priemer = 2× hrúbka plechu) na špičku čepele na rozptýlenie napätia. |
| D: Skrútenie ako vrtuľa | Deformácia obrobku | Nesúosová os: Os otáčania závesu zástery nie je rovnobežná s prednou hranou horných prstov (často v dôsledku opotrebovaných čapov alebo uvoľnených skrutiek). | Opravné opatrenie: Vykonajte kalibráciu pri odstavení. |
Pokročilé techniky lemovania:
- Vyhnite sa úplne plochému lemu: Hoci úplné sploštenie môže fungovať pri za studena valcovanej oceli, je riskantné pri hliníkových zliatinách (najmä 6061-T6) alebo nehrdzavejúcej oceli. Úplne uzavretý lem môže spôsobiť mikrotrhliny - alebo dokonca zlomy - pozdĺž vonkajšieho ohybu.
- Lemovanie pomocou pásky (pre „efekt kanoe“): Aplikujte niekoľko vrstiev maskovacej pásky do stredu ohybu v stupňovitom vzore. Každá vrstva pásky je hrubá približne 0,1 mm. Tento drobný nárast zvyšuje tlak v najviac ohybnej strednej oblasti nosníka, čím vyrovnáva vychýlenie.
