Ohýbanie plechu je kľúčovou zručnosťou v mnohých odvetviach, od klampiarstva a stavebníctva až po automobilový priemysel a výrobu nábytku. Či už potrebujete vytvoriť špecifický uhol alebo elegantný oblúk, správna technika a nástroje sú nevyhnutné. V tomto článku sa pozrieme na rôzne metódy ohýbania plechu, od jednoduchých techník bez ohýbačky až po výrobu vlastného zariadenia.
Základné princípy ohýbania plechu
Plech sa ohýba v mieste, kde je aplikované mechanické napätie. Toto napätie spôsobí, že materiál v určitom bode prekročí svoju elasticitu a začne sa trvalo deformovať. Dôležité je pochopiť, že úspešné ohýbanie závisí od hrúbky plechu, jeho materiálu a zvolenej metódy.
Ohýbanie plechu bez ohýbačky
Nemáte ohýbačku, ale potrebujete ohnúť len zopár plechov? Existujú jednoduché a účinné spôsoby, ako to urobiť. Ako vám pôjde domáce ohýbanie plechov od ruky, to vždy záleží na hrúbke plechov a ich materiálu. Tenké alebo mäkké plechy (napríklad medené) sa dajú bez ohýbačky vytvarovať relatívne ľahko. U ostatných druhov už to ale môže byť väčší oriešok.
Manuálne ohýbanie
Jednou z najjednoduchších techník je použitie pevnej podložky a sily vlastných rúk. Poslúžiť môže oceľová doska, kovadlina alebo iný plochý materiál v celej potrebnej dĺžke ohybu. Menšie kúsky plechu je možné ohýbať vo zveráku, ten by ste ale mali opatriť ochrannými vložkami, aby ste plech zbytočne nepoškodili. Ešte pred začatím práce je potrebné presne označiť miesto, kde chcete plech ohnúť. U zveráka to musí byť tesne nad hranou vložky. Keď máte plech iba položený na oceľovej doske, vyznačte miesto ohybu tak, že na plech položíte druhú dosku. V prvej fázi samotného ohýbania plechu si vystačíte so silou vlastných rúk. Základný ohyb plechu možno vykonať len rukou, ale potom je potrebné ho dokončiť kladivom okolo kovadliny (dosky, podložky) opatrnými údermi drevenou alebo gumovou paličkou. U silnejších plechov začnite rovno miernymi poklepmi a tým si ľahko naznačte požadovanú hranu ohybu. Potom skontrolujte upnutie plechu (šírka a smer ohybu) a pomocou paličky dokončite ohyb do požadovaného tvaru. Paličku musíte po celú dobu nakláňať tak, aby na povrch plechu priliehala pokiaľ možno celou svojou plochou.
Tepelné ohýbanie
Tepelné ohýbanie je efektívnou metódou, ako ohnúť plech bez ohýbačky. Táto technika spočíva v lokálnom zahrievaní plechu v mieste ohýbania. Pred ohýbaním plechu je dôležité zvoliť správnu metódu ohrevu, ktorá závisí od typu a hrúbky plechu. Pre tenšie materiály môže byť dostačujúce použitie teplovzdušnej pištole alebo plynového horáka s jemným plameňom, ktorý umožňuje kontrolu nad procesom ohrevu. Pokiaľ ohrievate plech lokálne, snažte sa pohybovať zdrojom tepla dopredu a dozadu po vopred označenej línii ohýbania, aby bolo zahriatie čo najrovnomernejšie. Po ohriatí treba plech ohnúť čo najrýchlejšie, zatiaľ čo je ešte teplý a flexibilný. Po dokončení ohýbania je dôležité nechať materiál pomaly a prirodzene vychladnúť na vzduchu. Pri ohreve plechu vždy dodržujte bezpečnostné opatrenia, aby nedošlo k nechceným úrazom.
Výroba vlastnej ohýbačky plechu
Ak sa chystáte na ohýbanie mäkších plechov a máte kutilskú náladu, môžete si v dielni vyrobiť vlastnú provizórnu ohýbačku. Pri zhotovovaní klampiarskych výrobkov potrebujeme často ohnúť plech v rôznych uhloch. S týmto cieľom som si vyrobil jednoduchú a ľahko prestaviteľnú ohýbačku plechu, na ktorej môžem ohýbať plechy do hrúbky 2 mm a šírky 2,1 m.
Najlepšia a najjednoduchšia ohýbačka plechu pre domácich majstrov

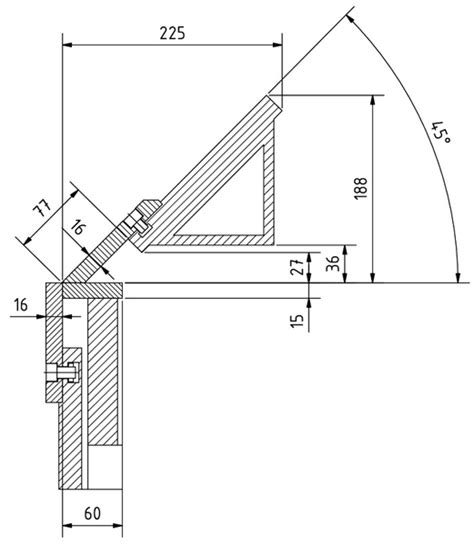

Potrebné materiály a konštrukcia
Na výrobu takejto ohýbačky budete potrebovať:
- Pevný diel z valcovaného profilu U14 s dĺžkou 2 200 mm. Na pravej strane pevného dielu privaríme platničku s rozmermi 210 × 45 × 10 mm tak, aby vyčnievala vpravo o 75 mm.
- Nohy na uchytenie pevného dielu. Dve nohy sú zhotovené z profilu U10 s dĺžkou 900 mm, na ich konce zo spodnej strany privaríme dve platničky s rozmermi 140 × 140 × 6 mm. V strede tohto profilu navaríme kolmo profil U10 s dĺžkou 850 mm, na ktorý vo vrchnej časti privaríme platničky s rozmermi 180 × 50 × 10 mm. V nich sú vyvŕtané tri otvory s priemerom 12,5 mm na upevnenie s pevným dielom troma skrutkami M12.
- Upínací diel prítlačnej lišty z valcovaného profilu L 70 × 70 × 7 mm s dĺžkou 2 200 mm a z profilu U8 10 s dĺžkou 70 mm. Na oboch stranách upínacieho dielu vo vzdialenosti 35 mm vyvŕtame dva otvory s ø 35 mm, ktorých osová vzdialenosť otvorov bude 2 130 mm (musí sa zhodovať s osovou vzdialenosťou otvorov na pevnom diele). Dosadacie plochy upínacieho dielu vyfrézujeme do uhla 45°.
- Výkyvný diel ohýbacej lišty je z valcovaného profilu U10 s dĺžkou 2 200 mm.
- Skrutky z oceľovej guľatiny s priemerom 20 mm, dlhé 170 mm. V spodnej časti narežeme v dĺžke 70 mm závit M20. Na hornú časť skrutky privaríme oko dlhé 40 mm, s priemerom 40 mm a s otvorom s priemerom 20 mm.
Montáž a funkčnosť
Na čapy nasunieme oká s privarenými skrutkami. Na skrutky nasunieme puzdrá, ktoré si zhotovíme z ocele s priemerom 40 mm, s dĺžkou 100 mm a s otvorom s priemerom 20 mm. Na vyčnievajúce konce skrutiek naskrutkujeme matice 8, s ktorými budeme nastavovať výkyvný diel podľa hrúbky ohýbaného materiálu.
Pre uťahovací mechanizmus môžete využiť vyradené zariadenie, ktoré obsahovalo hriadeľ s priemerom 20 mm, dĺžky 2 500 mm, hranaté domce s mosadznými puzdrami, závitové ozubené kolesá, skrutky Tr 30 × 6 mm s dĺžkou 200 mm, mosadzné matice Tr 30 a volant zo škodovky. Uťahovací mechanizmus sa skladá zo skrutky Tr 30 × 6, dvoch axiálnych ložísk, hranatého domca na ložiská závitovkového ozubeného súkolia, dištančného krúžku, matice Tr 30 × 6, podložky a upevňovacích skrutiek. Na platničku osadíme ložiskový domec uťahovacieho mechanizmu a upevníme ho skrutkami. Na vyčnievajúce skrutky uťahovacieho mechanizmu z pevného dielu nasadíme do otvorov upínací diel prítlačnej lišty. Na skrutky naskrutkujeme matice a upevníme ich na profil skrutkami. Otáčaním volantu upevnenom na hriadeli sa presvedčíme o správnom chode upínacieho dielu pritlačenej lišty k pevnému dielu.
Pri ohýbaní väčších plechov je vhodné na zadnú časť pevného dielu privariť úchytky na nasunutie podpier plechu. Podpery môžu byť z plochej ocele alebo iného materiálu požadovanej dĺžky, ktorých konce na jednej strane zahneme a zasunieme do úchytiek. Po overení správnej funkcie môžeme ohýbačku rozobrať a povrch kovových súčiastok očistiť od hrdze alebo mastnoty a natrieť ich základnou farbou na kov.
Alternatívne riešenia
Ak sa necítite na ohýbanie plechov vlastnými silami ani na výrobu vlastnej ohýbačky, existujú aj ďalšie, veľmi jednoduché riešenia. Plech si buď sami ohnete na ohýbačkách priamo u predajcu plechového materiálu, alebo požiadate o pomoc personál predajcu. Druhou variantou je možnosť vypožičať si ohýbačku v niektorej z požičovní náradia. Existujú malé prenosné modely, ktoré si môžete so sebou ľahko odviezť napríklad na stavbu, alebo si môžete priviezť materiál so sebou a ohnúť si ho podľa svojich potrieb na veľkej ohýbačke. K dispozícii v nich bývajú prenosné ohýbačky plechu, ktoré si môžete vypožičať na stavbu, alebo rozmernejšie stroje, na ktorých si môžete plech ohnúť.
