Ozubené kolesá sú nepostrádateľné mechanické zariadenia, rozhodujúca súčasť motorov, ktoré prenášajú rýchlosť, umožňujú zmenu rýchlosti a menia smer pohybu. Ich hlavnou funkciou je zmena rýchlosti a krútiaceho momentu pri prenose výkonu a krútiaceho momentu. Tieto fascinujúce komponenty sa používajú v nespočetných strojoch a systémoch na celom svete, efektívne prenášajú a premieňajú pohyby a sily. Ozubené kolesá umožňujú prenos krútiaceho momentu a rýchlosti medzi rôznymi hriadeľmi, čo z nich robí základnú súčasť mechaniky. Aj v špecializovaných aplikáciách, ako sú mechanizmy pre grilovanie, kde zabezpečujú plynulý rotačný pohyb ražňa, sú princípy ozubených prevodov kľúčové. V strojárskom priemysle je ozubený prevod jednou z najzákladnejších foriem prevodu, vyznačujúcou sa jednoduchou konštrukciou, vysokou účinnosťou prenosu a schopnosťou zabezpečiť presný prevodový pomer. Táto príručka sa ponorí do diskusie o ozubených kolesách, ich očakávaných typoch, základných parametroch konštrukcie, materiáloch, spôsoboch uchytenia a aplikáciách.
Ako funguje ozubené koleso?
Mechanické prevody sledujú pred prenosom rýchlosti a krútiaceho momentu sériu procesov. Všetko, čo vidíte, keď používate mechanický prevod, sú dva prevody, ktoré zaberajú do svojich zubov na prenos pohybu. Tieto prevody sú často spojené s komponentmi známymi ako hriadele. Otáčanie ozubeného kolesa prebieha pozdĺž hriadeľa. Obidve ozubené kolesá zapojené do vzájomného záberu sa zvyčajne nazývajú hnané a hnacie ozubené kolesá. Zatiaľ čo hnacie ozubené koleso iniciuje otáčanie, hnané ozubené koleso poskytuje konečnú rotáciu vzhľadom na náraz hnacieho ozubeného kolesa. Hnané ozubené koleso sa stretáva s akoukoľvek rotáciou, ktorú vytvára hnacie koleso. Vo všeobecnosti často dochádza k prenosu pohybu medzi hnacím a hnaným ozubeným kolesom. Tento prenos pohybu môže viesť k pohybu pri niektorých prevodových stupňoch, zatiaľ čo pri iných mení smer otáčania. Spárované ozubené kolesá však môžu byť skonštruované tak, aby mali rôzne veľkosti v strojoch, ktoré vyžadujú vzájomné zábery ozubených kolies na ovplyvnenie rýchlosti a krútiaceho momentu.

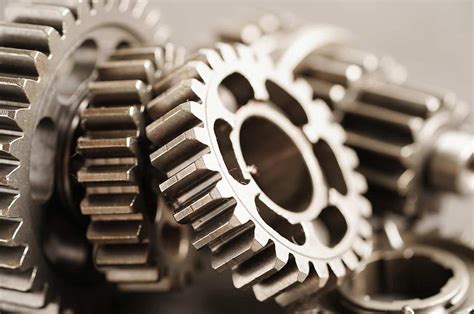

Typy ozubených kolies a ich vlastnosti
Ozubené kolesá sú rôzneho druhu, pričom každé má jedinečné vlastnosti. Ozubené kolesá sú kategorizované v mechanike na základe premenných, ako je konfigurácia zubov, funkcia a smer pohybu. Tu sú bežne používané typy ozubených kolies a ich použitie:
Ozubené kolesá s paralelným hriadeľom
- Čelné ozubené kolesá: Valcové ozubené kolesá, ktorých osi zubov sú rovnobežné so stredovou čiarou hriadeľa. Najčastejšie sa používajú pri prenose energie, pretože sa ľahko obrábajú. Prenášajú výkon v rovnakej rovine, keď oba hriadele (hnací a hnací) udržujú paralelnú polohu. Zuby čelných ozubených kolies sú rovnobežné s osou hriadeľa, aby sa dosiahli väčšie prevody. Preto prenáša silu medzi paralelnými hriadeľmi, keď sa zapojí/spojí s iným čelným ozubeným kolesom. Tieto prevody efektívne prenášajú vysoký výkon a pohyb vďaka svojej paralelnej konštrukcii. Menší záberový pár sa nazýva pastorok, zatiaľ čo väčší záberový pár sa nazýva ozubené koleso. Čelné ozubené kolesá sa líšia od ostatných typov ozubených kolies, pretože neprenášajú zaťaženie v axiálnom smere. Čelné ozubené kolesá sú ideálne pre nízkorýchlostné aplikácie, zubové čerpadlá a motory, práčky, obmedzovače rýchlosti, budíky a dopravníkové systémy. Čelné ozubené kolesá však vydávajú hlasný zvuk a spôsobujú vibrácie pri každom náraze.
- Špirálové ozubené kolesá: Valcové ozubené kolesá so špirálovými zubami. Sú široko používané, pretože sú pevnejšie ako čelné ozubené kolesá a majú hladký chod. Počas prevodu vzniká axiálna sila. Zuby sú nastavené pod uhlom alebo naklonené k hriadeľu. Navyše vytvárajú menej hluku a fungujú hladko vďaka lepšiemu záberu zubov. Špirálové ozubené kolesá zvládnu väčšiu záťaž, pretože na prenos pohybu a rýchlosti používajú viac zubov. Okrem toho prenášajú zaťaženie v axiálnom smere, vytvárajú prítlačnú silu a vyžadujú ložiská, ktoré pomáhajú zvládnuť tlakové zaťaženie. Špirálové prevody sú ideálne pre prevodové operácie, ktoré vyžadujú vysokú rýchlosť. Špirálové ozubené kolesá majú navyše pravotočivé a ľavostranné zákruty, ktoré si vyžadujú opačné prevody, aby sa dosiahol zaberaný pár. Typy zahŕňajú:
- Jednoduchý alebo dvojitý špirálový prevod: Ozubené kolesá sú jednoduché špirálové, ak má zuby len na jednej skrutkovici. Nezáleží na tom, či sú zuby na ľavej alebo pravej ruke; zatiaľ jedna strana obsahuje zuby. Medzitým sa ozubené koleso nazýva dvojitá špirála, ak má zuby na oboch rukách s medzerou medzi oboma plochami. Pretože sa zuby prekrývajú, dvojité špirálové ozubené kolesá prenášajú pohyb efektívnejšie a hladšie.
- Skrutkový prevod: Často sa dodávajú v pároch špirálových ozubených kolies, ktoré pracujú pod uhlom natočenia 45°. Majú podobný dizajn ako väčšina spojovacích prvkov a zvyčajne fungujú na nepretínajúcich sa a nerovnobežných hriadeľoch. Majú nízku nosnosť nákladu vďaka kontaktu s jedným zubom. Preto tieto prevody nie sú vhodné na prenos obrovskej sily.
- Rybie ozubené kolesá: Ozubené koleso vyrobené kombináciou dvoch špirálových ozubených kolies s ľavostrannou a pravostrannou radou zubov. Jeho výhodou je, že nevytvára axiálny posuv.
- Regály: Lineárne ozubené koleso podobné hrebeňovému hrebenu, ktoré zaberá s čelným ozubeným kolesom. Možno ho považovať za špeciálny prípad, keď sa priemer rozstupovej kružnice čelného ozubeného kolesa stane nekonečným. Hrebeň a pastorok sa dodávajú v pároch obsahujúcich dve kruhové prevody: pastorok zaberá s vložkovým prevodom (ozubnicou). Tieto páry premieňajú rotačný pohyb na lineárny.
- Špirálové regály: Pásové ozubené koleso, ktoré zaberá so špirálovým ozubeným kolesom. Toto je ekvivalentné prípadu, keď sa rozstupový priemer špirálového ozubeného kolesa stane nekonečným.
- Vnútorné ozubené kolesá: Ozubené kolesá, ktoré zaberajú s čelnými ozubenými kolesami a majú zuby opracované na vnútornej strane venieca. Používajú sa hlavne v aplikáciách, ako sú planétové prevody a ozubené spojky. Tento typ ozubeného kolesa má zuby na vnútorných kužeľoch. Vnútorné ozubené koleso zvyčajne zaberá s vonkajším ozubeným kolesom na prenos pohybu, pretože obe ozubené kolesá sa otáčajú rovnakým smerom. Pri použití tohto typu ozubeného kolesa sa však vyskytujú rôzne problémy v dôsledku kolísania počtu zubov vonkajšieho a vnútorného ozubeného kolesa. Okrem toho sa vnútorný prevod používa predovšetkým v hriadeľových spojkách.
Pretínajúce sa ozubené kolesá hriadeľa
- Kužeľové ozubené kolesá: Tieto kolesá majú kužeľový tvar so zubami obklopujúcimi jeho telo. Kužeľové kolesá prenášajú silu medzi hriadeľmi, ktoré sa pretínajú kolmo alebo pod určitým uhlom pri vyšších rýchlostných pomeroch. Medzitým sa kužeľové kolesá často dodávajú v rôznych typoch; tu sú niektoré z nich:
- Pokosové ozubené kolesá: Zakrivené kužeľové ozubené koleso s uhlom špirály nula stupňov. Vzhľadom na charakteristiky priamych aj zakrivených kužeľových ozubených kolies je sila na povrchu zuba rovnaká ako pri priamych kužeľových ozubených kolesách. Sú to kužeľové prevody s rýchlostným pomerom 1. Tieto prevody môžu meniť smer prenosu sily bez zmeny rýchlosti. Existujú špirálové pokosové prevody a priame pokosové prevody. Pri použití špirálových pokosových kolies je však nevyhnutné použiť axiálne ložiská, pretože vytvárajú prítlačnú silu v axiálnom smere.
- Priame kužeľové ozubené kolesá: Kužeľové ozubené koleso, ktorého os zubov sa zhoduje s osou rozstupového kužeľa. Keďže sa kužeľové ozubené kolesá vyrábajú relatívne ľahko, používajú sa v širokej škále aplikácií ako kužeľové ozubené kolesá prevodov. Tieto prevody majú jednoduché nastavenie; zuby sú vzpriamené, pričom rozstup ozubeného kolesa je kužeľový. Pracujú pri neuveriteľne vysokých rýchlostiach a dokážu prenášať výkon medzi kolmými hriadeľmi.
- Špirálové kužeľové ozubené kolesá: Kužeľové ozubené kolesá so zakrivenými líniami zubov a špirálovými uhlami. Hoci je ich výroba náročnejšia ako výroba priamych kužeľových ozubených kolies, hojne sa používajú ako vysokopevnostné a tiché ozubené koleso. Tento podtyp kužeľového ozubeného kolesa má ohyb v línii zubov, ktorý vyhovuje vynikajúcim kontaktným bodom medzi zubami ozubeného kolesa. Výsledkom je silnejší prevod s bezproblémovým prevodom. Špirálové kužeľové kolesá sú však nákladné.
Ozubené kolesá s odstupňovaným hriadeľom
- Valcový závitovkový prevod: Valcový závitovkový prevod je všeobecný termín pre valcový závitovkový prevod a závitovkové koleso, ktoré s ním zaberá. Najväčšou vlastnosťou je, že beží pokojne a s jedným párom je možné dosiahnuť veľký prevodový pomer, ale má nevýhodu v podobe nízkej účinnosti. Závitovkové prevody pozostávajú z dvoch základných komponentov: závitovkového kolesa a závitovky (hriadeľ a protiľahlé ozubené koleso). Tu má hriadeľ skrutkový rez, podobne ako vŕtačka, a nepretína sa. Prenos často prebieha ticho a hladko, pretože medzi tvrdými a mäkkými šnekovými kolesami dochádza k menšiemu treniu. Závitovkové prevody však nie sú ideálne pre vysokorýchlostné alebo extrémne operácie, pretože nie sú najefektívnejším typom prevodu. Šnekové prevody sa bežne používajú v poľnohospodárskych strojoch.
- Špirálové ozubené kolesá s odstupňovaným hriadeľom: Názov, ktorý sa používa pre valcové závitovkové kolesá, keď sú poháňané medzi stupňovito usporiadanými hriadeľmi. Môže sa použiť v prípade špirálových ozubených kolies alebo špirálových ozubených kolies a čelných ozubených kolies. Prevádzka je plynulá, ale je vhodná len na použitie pri nízkom zaťažení.

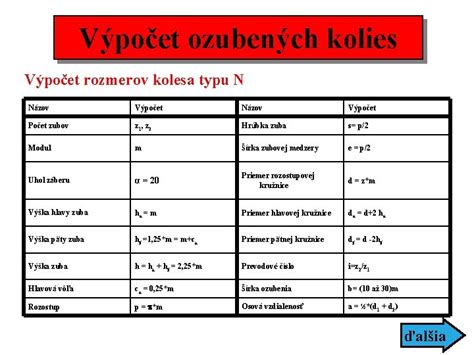

Parametre konštrukcie ozubených kolies
Parametre konštrukcie prevodu sú technické vlastnosti rozhodujúce pre správny výkon a životnosť mechanického prevodu. Tu sú základné parametre, ktoré je potrebné zvážiť pri efektívnom návrhu prevodovky:
- Tvar ozubeného kolesa: Mechanické prevody sú vo všeobecnosti valcové so zubami dobre usporiadanými okolo tela. Ozubené kolesá sú k dispozícii v elipsovitom, kužeľovom, trojuholníkovom a štvorcovom tvare. Nekruhové prevody sú na rozdiel od kruhových prevodových systémov, pretože im chýba konštantný prevodový pomer pre rýchlosť otáčania a krútiaci moment. Nekruhové typy ozubených kolies môžu vykonávať rôzne požiadavky na nepravidelný pohyb vrátane spätného chodu a zmeny rýchlosti.
- Torzný uhol: Uhol krútenia je uhol sklonu zubov ozubeného kolesa v pomere k osi valca. Zväčšenie torzného uhla ozubeného kolesa má za následok výraznejší smer ťahu. Torzné uhly menšie ako 25 stupňov sú najvhodnejšie na zníženie ťahu pre špirálové prevody.
- Počet zubov: Zuby sú špicaté alebo ostnaté plochy mimo obvodu ozubeného kolesa. Počet zubov a ďalšie premenné, ako je tlakový uhol a hodnota modulov, sú rozhodujúce pre určenie rozmerov ozubeného kolesa. Okrem toho je počet zubov v dizajne ozubeného kolesa podstatný pri výpočte rýchlosti (prevodového pomeru) pomocou výrazu: Počet zubov vstupného kolesa / Počet zubov výstupného kolesa.
- Smer otáčania: Ozubené koleso je ľavotočivé, keď má zuby na ľavej strane, zatiaľ čo pravotočivé, ak má zuby vpravo. Predtým, ako môže dôjsť k prenosu sily v páre kužeľových alebo špirálových ozubených kolies, musia mať obe ozubené kolesá, ktoré spolu zaberajú, opačné smery otáčania. Napríklad dve špirálové ozubené kolesá so zubami pohybujúcimi sa v smere nebudú zaberať. Skrutkové a šnekové prevody však zaberajú napriek tomu, že sú jednosmerné.
- Konfigurácia prevodových osí: Konfigurácie prevodových osí majú tri varianty, vrátane paralelnej, neparalelnej (nepretínajúcej sa) a pretínajúcej sa. Mechanické prevody s konfiguráciou paralelných osí udržujú paralelnú polohu s hriadeľmi rotujúcimi v opačnom smere. Naproti tomu ozubené kolesá s nerovnobežnými osami pretínajú rôzne roviny a pretínajúce sa ozubené kolesá sa pretínajú v rovnakej rovine. Okrem toho konfigurácie paralelných a pretínajúcich sa ozubených kolies vykazujú vyššiu rýchlosť a účinnosť ako neparalelné ozubené kolesá.
- Moduly: Modul je veľkosť zuba ozubeného kolesa meraná v milimetroch. V dôsledku toho modul udáva veľkosť zubov ozubeného kolesa. Pri radení je dôležité brať do úvahy tento parameter. Modul je hodnota odvodená delením priemeru rozstupu počtom zubov ozubeného kolesa. Výraz je reprezentovaný ako: Modul = Priemer rozstupu / Počet zubov.
Výroba a materiály ozubených kolies
Spôsob vytvárania rôznych typov ozubenia vo výrobe závisí od procesu a následného použitia. Mnohé tvary sa frézujú presne, pričom sú jasne rozpoznateľné výhody a nevýhody. V závislosti od materiálu a množstva sa používajú procesy ako frézovanie ozubených kolies, tvarovanie ozubených kolies. Náš sortiment zahŕňa aj kolesá a tyče s kalenými zubami. Indukčne kalené zuby (HRC 50) majú dlhšiu životnosť.
Metódy výroby ozubených kolies
Používané materiály
Pri výrobe ozubených kolies je dôležité použiť správny materiál, aby sa zabezpečilo, že budú robiť presne to, čo sa od nich očakáva. Rôzne materiály majú rôzne vlastnosti, napríklad tvrdosť, odolnosť a trvanlivosť. Výber typu prevodovky závisí aj od materiálu. Nie každý materiál je vhodný pre každý tvar alebo zaťaženie.
- Pre priame alebo šikmé ozubené kolesá sa zvyčajne používajú kalené a popúšťané alebo kalené ocele. Tie sú stabilné a odolné voči opotrebovaniu.
- Oceľ C45, 40Cr či St50 sa používajú pre ozubené tyče.
- Nerezová oceľ AISI 303 a AISI 1.4301.
- Polyamid PA6 (30 % s prímesou sklenených vlákien) a Termoplast POM pre plastové ozubené kolesá.
Teleso zuba ozubeného kolesa by malo mať vysokú odolnosť voči lomu, povrch zuba by mal mať silnú odolnosť voči jamkám, opotrebovaniu a vysokú odolnosť voči lepeniu, to znamená, že požiadavky: povrch zuba tvrdý, jadro tuhé.
Špeciálne materiály - 20CrMnTi
Materiál ozubených kolies v spoločnosti Hezhong Heavy Industry sa často volí z 20CrMnTi. Medzi nimi, v konštrukčnej oceli a nástrojovej oceli:
- Chróm (Cr) môže výrazne zlepšiť pevnosť, tvrdosť a odolnosť proti oderu a zároveň znížiť plasticitu a húževnatosť ocele. Chróm tiež zlepšuje odolnosť ocele voči oxidácii a korózii, a preto je dôležitým legujúcim prvkom pre nehrdzavejúcu oceľ a žiaruvzdornú oceľ.
- Mangán (Mn) je pôvodne slabým deoxidačným činidlom. Vhodné množstvo mangánu môže účinne zlepšiť pevnosť ocele, eliminovať síru a kyslík, ktoré sú súčasťou teplej krehkosti ocele, zlepšiť vlastnosti ocele pri tepelnom spracovaní a zlepšiť tendenciu ocele ku krehkosti za studena, pričom sa významne nezníži plasticita ocele a rázová húževnatosť.
- Titán (Ti) je silný deoxidačný prostriedok v oceli. Dokáže zahustiť vnútornú organizáciu ocele, zjemniť pevnosť zrna, znížiť citlivosť na starnutie a krehkosť ocele za studena a zároveň zlepšiť zvárací výkon.
Preto sa 20CrMnTi často používa na výrobu ozubených kolies s vysokou pevnosťou, vysokou tvrdosťou a dobrou húževnatosťou.

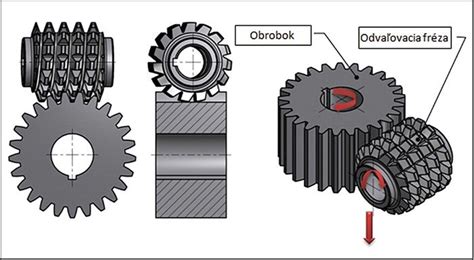

Obrábanie ozubených kolies
Proces obrábania ozubených kolies zvyčajne zahŕňa sériu krokov: kovanie zubových polotovarov, ploché vŕtanie stredových otvorov, jemné sústruženie zubových polotovarov, odvaľovanie, interpoláciu, holenie, brúsenie, valcovanie drážok a rovnanie. Často sa zahŕňajú aj ďalšie kroky, ako je tepelné spracovanie (napr. cementácia a kalenie) a čistenie, aby sa zabezpečilo, že kvalita výrobku spĺňa požiadavky konkrétnej aplikácie. Temperovanie môže výrazne zlepšiť odolnosť proti opotrebeniu, tvrdosť a pevnosť ozubených kolies, čím sa zabezpečí ich životnosť. Kondicionovanie prevodov môže zároveň zlepšiť presnosť a stabilitu prevodov, vyhnúť sa problémom s hlukom a vibráciami spôsobenými trením a opotrebovaním a zabezpečiť normálnu prevádzku prevodov. V súčasnosti medzi hlavné metódy kalenia a popúšťania ozubených kolies patrí kalenie plameňom, kalenie valcovaním, kalenie nauhličovaním, kalenie jednosmerným otáčaním atď.
Uchytenie ozubených kolies na hriadeľ
Na rozdiel od Lego ozubených kolies a hriadeľov má väčšina motorov dokonale okrúhle hriadele. Hlavnými spôsobmi pripevnenia ozubených kolies k hriadeľom sú lepidlá, lisovanie, krížové vŕtané otvory, nastavovacie skrutky, drážky pre pero, evolventné drážky a kužeľové uzávery. Väčšina priemyselných aplikácií bude používať drážky pre pero a/alebo nastavovacie skrutky. Pre väčšinu priemyselných aplikácií sú štandardom hriadele s kľúčom. Ozubené kolesá a kužeľové súkolia sú v prevedení s predvŕtanou dierou, alebo bez diery a pred nasadením na hriadeľ je nutné ich obrobiť. Poďme preskúmať každú metódu a zvážiť klady a zápory.
| Metóda uchytenia | Popis | Výhody | Nevýhody |
|---|---|---|---|
| Lepidlá | Používajú sa väčšinou v hobby aplikáciách s plastovým ozubením. Vyžaduje zdrsnenie a čistenie povrchov. | Jednoduché pre hobby aplikácie. Výrobcovia propagujú vysokú pevnosť v šmyku (1000-3000+ psi). | Riziko mimostredovosti, nemožno upraviť ani vymeniť komponenty bez poškodenia, skutočná pevnosť môže byť nižšia ako propagovaná. |
| Lisovanie | Osvedčený spôsob, kde sa tenký pás kalenej ocele (pneumatika) nanesie na presne opracovaný priemer, pričom pneumatika je menšia ako povrch. Pri zahriatí sa pás roztiahne. | Osvedčená metóda uchytenia. | Založené 100% na trení, môže sa šmýkať, žiadny mechanický zámok. |
| Krížové vŕtané otvory (kolíky) | Vŕtanie otvoru cez náboj prevodovky aj hriadeľ. Kolík sa pretrhne pri príliš veľkom krútiacom momente. | Poskytuje veľkú kapacitu na zvládnutie krútiaceho momentu. Jednoduchá výroba (vŕtačka, vrtáky, kladivo). Zabraňuje preťaženiu hriadeľa. | Po vyvŕtaní neposkytuje žiadne úpravy. Ak je diera príliš veľká, kolíky je nutné prilepiť. |
| Nastavovacie skrutky | Nastavovacia skrutka je utiahnutá a trenie bude niesť krútiaci moment. | 100% nastaviteľná pre rotáciu k hriadeľu a pozdĺž jeho dĺžky. | Ťažké určiť prenášaný krútiaci moment, výsledok sa značne líši. Riziko opotrebovania drážky na hriadeli pri preklze. |
| Drážky pre pero | Štandard pre väčšinu priemyselných aplikácií. Používa sa s jednou alebo dvoma nastavovacími skrutkami. | Štandardná metóda, bežné vybavenie dostupné v rôznych veľkostiach otvorov s otvormi na kľúče. | Pre špirálové ozubené kolesá musí byť na hriadeli väčší kladný záber, aby sa zohľadnilo bočné zaťaženie. |
Typy kolíkov pre krížové vŕtané otvory:
- Rolovacie (pružinové alebo štrbinové) kolíky: Ide o ploché tyče, ktoré boli zvinuté do okrúhleho tvaru. Majú tendenciu sa otvárať pružinou (preto pružinové kolíky), čo umožňuje dostatočné zalisovanie, takže kolík nevykĺzne.
- Strižné kolíky: Tieto kolíky sú pevné a majú zárez v strede, kde je kolík navrhnutý tak, aby zlyhal pri špecifickej sile.
- Hmoždinky: Toto sú len pevné čapy s vysokou pevnosťou. Ak je vaša diera príliš veľká, pravdepodobne ich budete musieť prilepiť na miesto (aj strižné kolíky).
Funkčnosť a prevádzkové vlastnosti ozubených kolies
Hladký chod
Tichý chod závisí od správneho typu ozubenia. Špirálové alebo zakrivené ozubenie je obzvlášť tiché, pretože zuby sú jemnejšie. Pri vývoji ozubených kolies venujeme veľkú pozornosť tomu, ako sú rozložené sily. Výsledkom je menej hluku a čistý chod prevodovky.
Životnosť a spoľahlivosť
Výber typu ozubenia má priamy vplyv na životnosť. Čím lepšie je rozložené zaťaženie, tým dlhšie vydrží ozubené koleso pod zaťažením. Podrobne sa pozrieme na vaše požiadavky a vyberieme typy ozubenia, ktoré zodpovedajú zaťaženiu a prostrediu. Týmto spôsobom predchádzame predčasnému opotrebovaniu. Pevnosť ozubeného kolesa sa vzťahuje na jeho schopnosť odolať ohybovému a únavovému zaťaženiu. Pretože ozubené kolesá musia odolávať veľkému zaťaženiu a treniu, ich povrchy sa ľahko poškodia opotrebovaním a únavou. Ako základná zložka mechanického prevodu musia mať ozubené kolesá dostatočnú tvrdosť, pevnosť, odolnosť proti opotrebeniu a korózii, aby sa zabezpečila ich normálna prevádzka. Kalenie a popúšťanie je efektívna metóda na zlepšenie tvrdosti, pevnosti a odolnosti ozubených kolies, čo má veľký význam pre spoľahlivosť a bezpečnosť mechanických zariadení.
Účinnosť prenosu
Účinnosť ozubených kolies je prenosová účinnosť ozubených kolies za normálnych montážnych podmienok. Ak dôjde k nesprávnej inštalácii, najmä ak je kužeľové ozubené koleso namontované v nesprávnej vzdialenosti, čo má za následok chybu v kužeľovom priesečníku, účinnosť sa výrazne zníži. Medzi výhody prevodov patrí prevádzková spoľahlivosť, vysoká účinnosť prenosu, kompaktná konštrukcia atď., ale existujú aj nevýhody, ako sú vysoké výrobné náklady, vysoké požiadavky na presnosť a nevhodnosť pre prenos na dlhé vzdialenosti.
Výber a dizajn ozubených kolies
Výber typu ozubenia závisí od niekoľkých bodov. Rozhodujúcimi faktormi sú zaťaženie, montážny priestor, plynulý chod a požadovaná životnosť. Na každý komponent sa pozrieme podrobne. V závislosti od oblasti použitia vyberáme typy ozubených kolies, ktoré prenášajú sily čisto a vytvárajú malé opotrebovanie. Pretože existujú rôzne typy ozubených kolies pre rôzne aplikácie, rôzne faktory prispievajú k efektívnej výrobe ozubených kolies a výberu toho, ktorý najlepšie vyhovuje požiadavkám vašej zamýšľanej aplikácie.
Dizajnové tipy
- Konštrukčné normy: Ozubené kolesá majú často rôzne špecifikácie a žiadny univerzálny priemyselný štandard, pretože pri výrobe ozubených kolies neexistuje univerzálny štandard. Výrobcovia vyrábajú ozubené kolesá podľa rôznych špecifikácií, noriem a inžinierske tolerancie. Okrem toho konštrukcie ozubených kolies buď zodpovedajú konštrukčnej špecifikácii stroja alebo systému alebo štandardu výrobcu. Rôzne krajiny však zaviedli normy, ktoré fungujú pre ich odvetvia. Napríklad krajiny ako Nemecko, Japonsko a Spojené štáty americké majú asociácie. American Gear Manufacturers Association vytvára normy, ktoré slúžia priemyslu v Spojených štátoch.
- Rozpočet/Náklady: Cena je jedným z rozhodujúcich faktorov, ktoré treba zvážiť pri navrhovaní vlastných ozubených kolies. Materiály, výroba, preferované povrchové úpravy, presnosť a požiadavky na mazanie často ovplyvňujú cenu. Musíte zvážiť svoj rozpočet, aj keď je životne dôležité používať výstroj, ktorý spĺňa potrebné špecifikácie. V situáciách, keď bežné prevody spĺňajú požadovaný štandard, by bolo najlepšie zvoliť si ich namiesto toho, aby ste si vybrali prispôsobené prevody, ktoré spôsobia dodatočné náklady.
- Prevádzkové a environmentálne podmienky: Prevádzkové podmienky ozubených kolies sú faktory rozhodujúce pre ich životnosť a funkčnosť. Prevádzkové podmienky často zahŕňajú napätie a trenie, ktorým sú zuby vystavené. Medzitým podmienky prostredia zahŕňajú teplotu, vlhkosť a čistotu. Tieto prevádzkové podmienky ovplyvňujú typ prevodu a konštrukčné faktory vrátane konštrukcie, maziva, spôsobu mazania a možností povrchovej úpravy.
- Požiadavky na prenos: Vo všeobecnosti mechanické prevody prenášajú pohyb a krútiaci moment z jedného komponentu na druhý v stroji. Smer pohybu a zvýšenie rýchlosti alebo krútiaceho momentu však závisí od konštrukcie a konštrukcie prevodu.
Aplikácie ozubených kolies
Ozubené kolesá sú základnými komponentmi mechanických systémov zodpovedných za efektívny prenos výkonu a krútiaceho momentu medzi dvoma alebo viacerými rotujúcimi hriadeľmi. Sú široko používané v rôznych priemyselných odvetviach, od veľkých ozubených kolies používaných v námorných systémoch až po malé hodiny a presné meracie prístroje. Typické aplikácie ozubených kolies zahŕňajú:
- Automobilový priemysel: Ozubené kolesá ako ozubené kolesá, špirálové a čelné ozubené kolesá sa široko používajú v rôznych častiach automobilov, ako sú diferenciály, prevodovky a systémy riadenia. Tieto prevody pomáhajú kontrolovať rýchlosť, meniť smer a prenášať výkon medzi komponentmi.
- Letecký priemysel: V systémoch leteckých motorov a podvozkov sa široko používajú rôzne ozubené kolesá, ako sú čelné a šikmé ozubené kolesá. Používajú sa aj ako ovládacie mechanizmy pre efektívny prenos sily a presný pohyb.
- Priemyselné stroje: Ozubené kolesá, ako sú čelné, závitovkové a kužeľové ozubené kolesá, sú životne dôležité prvky, ktoré prenášajú pohyb a výkon medzi rotujúcimi hriadeľmi v rôznych priemyselných strojoch, ako sú dopravníkové systémy, textilné stroje, baliace zariadenia a tlačiarenské lisy.
- Námorné aplikácie: Ozubené kolesá sú životne dôležité súčasti námorných pohonných systémov, ako sú prívesné motory, lodné pohonné systémy a prívesné motory. Pomáhajú premieňať výkon motora na ťažnú silu.
- Stavebné a banské zariadenia: Ťažké stroje, ako sú žeriavy, rýpadlá, nakladače a buldozéry, sa spoliehajú na mechanické prevody na vykonávanie rôznych funkcií, ako je ovládanie hydraulických systémov, jazdných dráh a zdvíhanie bremien.
