Na portáli Bazoš.sk možno nájsť široký sortiment sústružníckych nožov a vymeniteľných britových doštičiek (VBD), známych aj ako TK plátky. Tieto komponenty sú kľúčové pre efektívne a presné obrábanie rôznych materiálov.

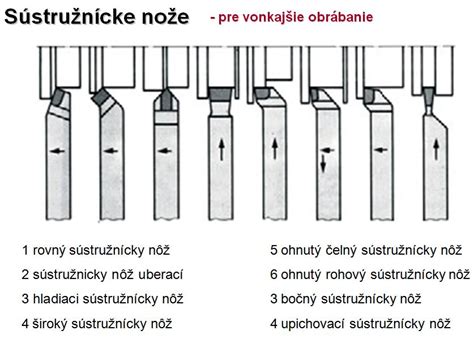

Druhy sústružníckych nožov a ich použitie
Množstvo plôch, ktoré možno vyrábať na tvarovo i rozmerovo odlišných obrobkoch, si vyžaduje použitie rôznych typov sústružníckych nožov. Hlavné druhy nožov sú normalizované a možno ich objednať u výrobcov alebo zakúpiť v predajni. Nenormalizované sústružnícke nože sú najmä tvarové nože, ktoré navrhuje technológ a strojársky závod si ich vyrába sám.
- Uberacie nože: Používajú sa na hrubé obrábanie a odstraňovanie veľkého množstva materiálu.
- Naberacie nože: Slúžia na jemné dokončovacie práce a dosahovanie hladkých povrchov.
- Závitové nože: Určené na rezanie vnútorných a vonkajších závitov s rôznym stúpaním (napr. 0,5-3mm). Na Bazoši nájdete napríklad aj "Malé závitové sústružnícke nože vnútorné".
- Rohové nože: Používajú sa na obrábanie rohov a hrán.
- Rádiusové nože: Dostupné v rôznych rádiusoch (napr. R4, R5, R6, R10), slúžia na vytváranie zaoblených povrchov.
- Upichovacie/zapichovacie nože: Používajú sa na delenie materiálu alebo vytváranie drážok. Nájdete napríklad "Upichovak 4mm + plátky" od firmy Iscar.
- Stranové a dokončovacie nože: Pre špecifické povrchové úpravy a bočné obrábanie.
- Nože do otvorov: Sada malých sústružníckych nožov do otvorov malých priemerov typu SCLCR je dostupná na Bazoši.
- Diamantové (PKD) nože: Plátky noža z polykryštalického diamantu sú extrémne tvrdé a vhodné na obrábanie ťažko obrobiteľných materiálov. Jeden takýto plátok môže stáť okolo 180€.
Vymeniteľné britové doštičky (VBD) a TK plátky
Použitím nožov s reznými platničkami zo spekaných karbidov (TK plátky) možno obrábať väčšou reznou rýchlosťou (až 250m/min). Tieto nože môžu mať rezné platničky prispájkované alebo upevnené mechanicky. Pri mechanickom upínaní sa používajú výmenné rezné platničky, ktoré majú viac rezných hrán a môžu byť jednostranné alebo obojstranné.
Použitie karbidových rezných doštičiek / hrotov na sústruhu (ukážka)
Po opotrebení jednej reznej hrany sa platnička uvoľní a pootočí. Ak sú otupené všetky rezné hrany, platnička sa vymení za novú. Obojstranné platničky možno ešte preklopiť a využiť rovnaký počet rezných hrán z opačnej strany reznej platničky. Na upínanie majú rezné platničky upínací otvor. Platničky bez otvoru sa upínajú pomocou úpinky. Pri upínaní výmenných rezných platničiek sa používa niekoľko upínacích systémov. Upnutie musí byť dostatočne tuhé a rezná platnička sa musí dať ľahko vymeniť.
Typy plátkov a ich vlastnosti:
- TK plátky: Bežne dostupné, napríklad značky Sandvik.
- VCGT plátky: Predávajú sa plátky VCGT na farebné kovy, polykryštalický diamant, s možnosťou dokúpenia pravých aj ľavých držiakov od firmy Ceratizit.
- TNMG plátky: Ponúkajú sa nové sústružnícke nože na vonkajšie a vnútorné sústruženie na vymeniteľné plátky typu TNMG1604. Tieto plátky sú obojstranné (6 rezných hrán) s rádiusom R0,4 a sú vhodné predovšetkým na nerez, ale aj bežnú oceľ.
- Iscar Penta plátky: Nové Iscar penta plátky 34R... + nové držiaky, s cenou za 1 držiak 40e a za 1 krabičku plátkov 70e.
- Karbidové sústružnícke vložky Seco Duratomic: Napríklad model WNMG080404-FF2 (TP2500) so špeciálnou technológiou povlakovania Duratomic, ktorá zvyšuje húževnatosť a odolnosť proti oderu.
- Sandvik doštičky: K dispozícii sú sústružnícke doštičky Sandvik RCMT 08 03 MO 235 P45 (cca 63ks/6 balení) a TCMT 110202-53 (cca 80ks/8 balení), ako aj frézovacie doštičky Sandvik SCMW 120408.

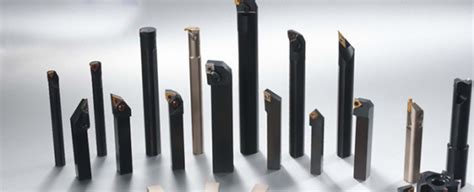

Držiaky a sady:
Súčasťou ponuky sú často aj držiaky k plátkam. Napríklad držiak 25/25 s 10ks univerzálnych plátkov, ktoré sa dajú použiť na sústruženie dreva, plastu aj ocele. K dispozícii sú aj nové upichovaky 25x25mm spolu so 100 kusmi plátkov 4mm od firmy Iscar (cena za držiak + 100 plátkov je 700e). Držiak na upichovanie s planzetou a kľúčom na výmenu plátkov s šírkou upichovania 2mm umožňuje ľavé aj pravé upichovanie jedným nástrojom.
Pre ilustráciu cien a dostupnosti niektorých sústružníckych plátkov a držiakov si pozrite nasledujúcu tabuľku:
| Typ komponentu | Popis | Množstvo/Sada | Cena (približne) |
|---|---|---|---|
| TK plátky Sandvik | 1 krabička | 10ks | Neuvedené |
| Diamantové PKD plátky | Polykryštalický diamant, rádius R10 | 1ks | 180€ |
| Plátky VCGT | Na farebné kovy, polykryštalický diamant | Viac kusov | Neuvedené |
| Iscar Penta plátky 34R... | Nové | 1 krabička | 70€ |
| Držiak Iscar Penta | Nový | 1ks | 40€ |
| Sústružnícke nože s TNMG plátkami | Na vonkajšie a vnútorné sústruženie | Nové | Neuvedené |
| Upichovak 25x25mm (Iscar) | S plátkami 4mm | Držiak + 100 plátkov | 700€ |
| Sandvik upichovací držiak | Len držiak | 1ks | 40€ |
| Sandvik upichovacie plátky | Len plátky | 1 balenie | 70€ |
Dostupné sady a príslušenstvo
Na Bazoš.sk nájdete aj bohaté sady príslušenstva k sústruhu a vŕtačke, ktoré často obsahujú viac ako 40 kusov sústružníckych nožov rôznych tvarov a veľkostí (uberacie, naberacie, závitové, rohové). K dispozícii sú aj sady malých sústružníckych nožov do otvorov typu SCLCR, alebo sady s prierezom 12x12mm spolu s plátkami.
Predávajú sa aj nové nástrčné frézovacie hlavy na vymeniteľné plátky, určené na čelné a rohové frézovanie, ktoré disponujú možnosťou použitia aj vnútorného chladenia. Ponúkajú sa tiež nové nástrčné rádiusové frézy na okrúhle plátky rôznych rozmerov, balené v plastových krabičkách spolu s kľúčikom na výmenu plátkov.
Medzi ďalšie príslušenstvo patria aj vyvrtávacie hlavy Narex Vhu 125 s automatickým posuvom, s dvomi nožmi na plátky a ISO 50 upínaním, alebo upínacie trne a rôzne druhy skľučovadiel.
