Zostrojiť rez telesa znamená pochopiť a vizualizovať prienik roviny s týmto telesom. Výsledkom je rovinný útvar, ktorý leží v rovine rezu. Jeho strany sú tvorené priesečnicami rezovej roviny so stenami telesa. Cieľom konštrukcie rezu je práve určenie týchto priesečníc.
Základným princípom konštrukcie rezu je poznatok, že ak dva rôzne body ležia v jednej rovine, potom priamka, ktorá ich spája, tiež celá leží v tejto rovine. Preto, ak v stene telesa identifikujeme dva rôzne body, ktoré oba patria do roviny rezu, môžeme ich spojiť priamkou, ktorá bude tvoriť časť obrysu rezu.
Ďalším dôležitým princípom je možnosť predĺženia známej strany rezu. Ak poznáme jednu úsečku rezu v určitej stene, môžeme ju pretiahnuť do ďalších stien telesa. Priesečníky s týmito novými stenami určíme tak, že pretiahneme spoločnú hranu steny, kde sa nachádza známa úsečka rezu, so stenou, v ktorej chceme rez nájsť.
Zovšeobecnením týchto princípov je metóda nazývaná "zostroj prienik rovín". Táto metóda nám umožňuje nájsť spoločné body viacerých rovín. Napríklad, môžeme nájsť priesečnicu roviny podstavy a roviny rezu. V stene BCV leží hrana podstavy BC a úsečka LM. Rovnakým spôsobom môžeme získať spoločný bod Q troch rovín: roviny steny ABV, roviny podstavy a roviny rezu. Pretiahnutím hrany AD získame na priesečnici bod R.
Špeciálne prípady a metódy
Pri konštrukcii rezov sa stretávame aj so špeciálnymi situáciami, ktoré vyžadujú využitie konkrétnych geometrických vlastností:
- Dve rovnobežné roviny pretína každá ďalšia, od nich rôznobežná rovina, v dvoch rovnobežných priamkach. Tento princíp je kľúčový pri práci s telesami, ktoré majú rovnobežné steny, ako napríklad kocka alebo rovnobežnosten.

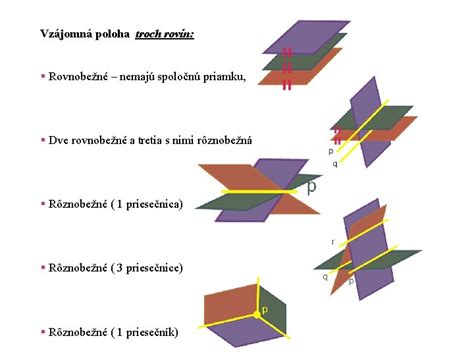

- Tri navzájom rôznobežné roviny sa vždy pretínajú v jednom spoločnom bode. Tento bod je priesečníkom všetkých troch priamok, ktoré vznikajú prienikom dvojíc týchto rovín.
V interaktívnych appletoch je často možné priamo pohybovať bodmi rezu, čo uľahčuje pochopenie dynamiky konštrukcie. Tieto metódy sú obzvlášť užitočné pri rezoch ihlanov a kužeľov.
Rez kocky: Príklady a princípy
Zostrojiť rez kocky znamená zostrojiť prienik roviny a kocky. Výsledkom je mnohouholník, ktorý leží v rovine rezu. Jeho strany sú okraje rezu, teda čiary, kade rovina prereže steny kocky. Tieto priesečnice rezovej roviny so stenami kocky chceme zostrojiť.
Pri konštrukcii rezu kocky využívame nasledujúce skutočnosti:
- Body ležiace na jednej stene (rovine) môžeme spojiť priamkou. Napríklad, body K a M ležia v jednej rovine - v prednej stene ABFE.
- Rovnako tak body L a M ležia v jednej rovine - v dolnej stene ABCD.
- Bod K môže ležať v hornej stene EFGH, ktorá je rovnobežná so stenou ABCD.
Príklad konštrukcie rezu kocky rovinou XYZ:
- Spojíme body ležiace na jednej stene, napríklad body Y a Z, čím vznikne na hrane bod 1.
- Postupujeme ďalej: spojíme body 1 a X.
- Využijeme vlastnosť rovnobežných rovín: Ak je rovina rovnobežná s dvomi rovnobežnými rovinami, tak ich pretína v rovnobežných priamkach. Zostrojíme rovnobežky s už zostrojenými úsečkami, čím vzniknú body 2 a 3.
- Spojíme body 2 a 3, čím dokončíme obrys rezu.
11 rôznych tvarov rozloženej kocky - 3D vývoj tvarov
Rez gule
Rez gule rovinou má vždy špecifický tvar. Výsledkom prieniku gule a ľubovoľnej roviny je vždy kružnica.
Špeciálne metódy pre konkrétne situácie
Pri konštrukcii rezov telies sa môžeme stretnúť s rôznymi situáciami, ktoré si vyžadujú špecifické metódy:
- Ak je výsledným rezom mnohouholník, ktorý má niektoré strany navzájom rovnobežné, využijeme metódu rovnobežnosti.
- Ak sú body alebo priamky na mimobežkách, môžeme použiť techniky ako osová afinita.
- V prípadoch, keď máme len jeden bod v rovine rezu, snažíme sa nájsť ďalší bod predĺžením hrán telesa tak, aby sme mohli zostrojiť priamku.

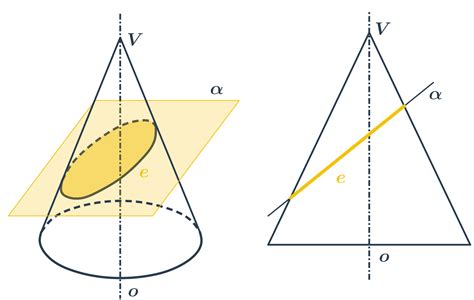

- Pri rezoch ihlanov a kužeľov sa často využíva metóda prieniku rovín.
Je dôležité si uvedomiť, že vo väčšine prípadov protiľahlé strany výsledného mnohouholníka nie sú rovnobežné, čo vyžaduje dôkladnú analýzu polohy bodov a rovín.
