Inštalácia vodnej pumpy je základný postup, ktorý zabezpečuje efektívne dodávanie vody v rôznych aplikáciách, od zavlažovacích systémov až po zásobovanie vodou vo veľkých zariadeniach alebo pre domáce použitie. Čerpadlo je agregát zložený z pohonnej jednotky a vlastného čerpadla, ktoré udeľuje vode pohybovú energiu. V tomto článku podrobne popíšeme kľúčové kroky pri inštalácii vodného čerpadla, typy čerpadiel, vhodné materiály potrubia a dôležité zásady inštalácie.

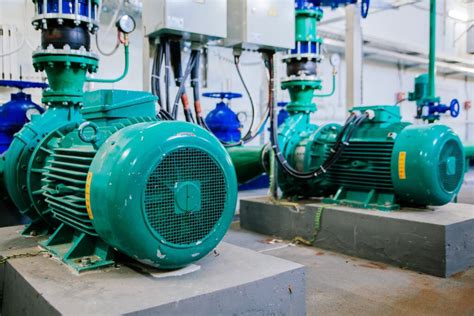

Typy vodných čerpadiel
Pred začatím inštalácie je zásadné vybrať správny typ vodnej pumpy pre konkrétne potreby projektu. Existuje niekoľko variantov, ako sú povrchové vodné pumpy, ponorné, odstredivé, s pozitívnym posunom atď. Výber by mal byť založený na potrebnom prietoku, výške zdvihu vody a konkrétnej aplikácii.
Medzi bežné typy čerpadiel patria:
- Vretenové čerpadlá (typ B): Transportujú vodu otáčaním nerezového závitu v gumovom statore. Prednosťou je vysoký výtlak až 80m vodného stĺpca.
- Vibračné čerpadlá (typ C): Namiesto elektromotora majú elektromagnet, ktorý v rytme sieťového kmitočtu priťahuje oceľovú kotvu, uloženú v gume a vháňa tak vodu do potrubia. Prednosťou je výtlak do 40m, nedostatkom je chúlostivosť na vniknutie nečistôt a maximálny prietok 25l/min.
- Samonasávacie s ejektorom: Tieto čerpadlá sú navrhnuté tak, aby dokázali samy vytvoriť vákuum a nasávať vodu bez potreby externého plnenia.
Aký typ vodnej pumpy potrebujem? Typ čerpadla, ktorý je potrebný, závisí od viacerých faktorov, vrátane objemu vody, ktorý je potrebné premiestniť, výšky zdvihu a toho, či je aplikácia určená pre čistú alebo znečistenú vodu. Ponorné čerpadlá sú ideálne pre studne alebo aplikácie pod vodou, zatiaľ čo povrchové čerpadlá sú vhodné na premiestňovanie vody z povrchových zdrojov.

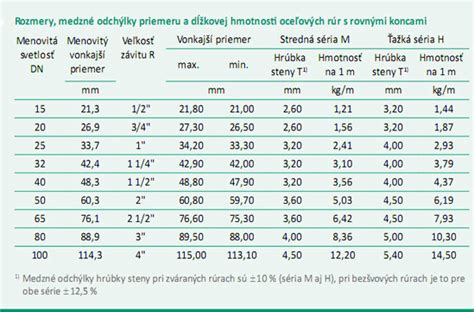

Materiály potrubia pre vodné čerpadlá
Pri inštalačnom materiáli je potrebné zohľadniť účel a kvalitu vody. Rúry musia byť vyrobené z bezpečných materiálov.
Prívodné potrubia
Prívodné rúry studenej vody, resp. potrubia pitnej vody musia zabezpečiť udržanie tlaku vody. Preto majú menší priemer ako odtokové rúry. Zatiaľ čo sa kedysi používali najmä olovené rúry, dnes sa používajú prívodné potrubia z plastu, ocele alebo medi.
- Plast: Všeobecne je vhodný, pretože tento materiál má dlhú životnosť a je odolný proti vodnému kameňu. Okrem toho sa ľahko spracúva a je zdraviu neškodný. PVC, ABS a polypropylén sú široko používané plasty vďaka ich chemickej odolnosti a nízkej cene.
- Meď: Vnútorne pocínovaná meď je vhodná pre pitnú vodu. Čisto medené rúry sa nesmú používať pri pitnej vode s hodnotou pH nižšou ako 7,0, pretože pri kyslej vode sa z potrubia uvoľňuje príliš veľa medi.
- Nerezová oceľ: Je zliatinou odolnou proti korózii, ktorá obsahuje chróm, nikel a ďalšie prvky. Bežne sa používa pri konštrukcii komponentov čerpadla, ktoré prichádzajú do styku s korozívnymi tekutinami, ako sú morská voda, chemikálie a odpadová voda.
- Liatina: Obľúbenou voľbou pre obaly a obežné kolesá čerpadla kvôli jeho vynikajúcim vlastnostiam liatia, vysokej pevnosti a dobrej odolnosti proti korózii.
- Bronz: Je známy svojou vynikajúcou odolnosťou proti korózii, nízkym koeficientom trenia a dobrou machinabilitou. Bežne sa používa pri výrobe obežných kolesárov, ložísk a puzdier.
- Hliník: Ľahký kov známy vysokým pomerom pevnosti k hmotnosti a vynikajúcej odolnosti proti korózii, často používaný pre prenosné čerpadlá.
Odtokové potrubia
Odtokové rúry v domoch sú zvyčajne vyrobené z plastu. Odpadová voda z umývačky riadu alebo práčky môže byť veľmi horúca. Preto sa musia používať vysokoteplotné rúry (HT rúry).
- PP rúry (polypropylénové) alebo PVC rúry: Spravidla sa používajú a rozoznáte ich podľa ich sivej farby.
- KG rúry (plastové podzemné potrubia): Slúžia ako podzemné potrubia, pod pivnicou v zemi. Tiež sa označujú ako PVC kanalizačné rúry a sú väčšinou oranžovo-hnedej farby.
Okrem toho sa používajú odbočky, ohyby v rôznych uhloch, odtoky, prepady, sifóny (pachové uzávery), tesnenia, ako aj redukčné kusy na spojenie potrubí s rôznymi priemermi.
Inovatívne materiály
Moderné technológie prinášajú aj nové materiály pre čerpadlá a potrubia:
- Keramika: Ako napríklad alumina, silikónový karbid a zirkónia, sú stále viac používané kvôli ich vysokej tvrdosti, odolnosti proti opotrebeniu a korózii, a schopnosti vydržať vysoké tlaky a teploty.
- Kompozity: Ako FRP (vláknami vystužený plast) a CFRP (uhlíkovými vláknami vystužený plast), sú cenené pre ich vysokú pevnosť, ľahkosť a odolnosť proti korózii. Hybridné kompozity kombinujú vlastnosti rôznych materiálov.
PEX vs. MEĎ vs. CPVC vodovodné potrubia
Príprava pred inštaláciou
Materiály a potrebné nástroje
Pre úspešnú inštaláciu budete potrebovať:
- Vodná pumpa
- Pripojovacie potrubia
- Spätný ventil
- Elektrický kábel (ak je potrebné)
- Konektory a potrubné príslušenstvo
- Vŕtačky s vhodnými vrtákmi
- Píly na rezanie potrubí
- Rukavice a ochranné okuliare
- Skrutkovače, kliešte a meter
Ako nainštalovať vodné čerpadlo krok za krokom
Krok 1: Plánovanie inštalácie
Predtým, ako prejdete k fyzickej inštalácii, je kľúčové naplánovať umiestnenie čerpadla. Uistite sa, že je blízko zdroja vody a elektrického napájacieho bodu (ak je to relevantné). Zvážte tiež dĺžku potrubí a najefektívnejšiu trasu pre ne.
Krok 2: Inštalácia spätného ventilu
Spätný ventil je nevyhnutný na zabránenie spätnému toku vody a vyprázdneniu zdroja, keď sa čerpadlo vypne. Nainštalujte spätný ventil na konci sacieho potrubia, pričom sa uistite, že je v správnom smere smerom k čerpadlu.
Je potrebné nainštalovať spätný ventil? Áno, inštalácia spätného ventilu je kľúčová na zabránenie spätnému toku vody, udržiavanie stĺpca vody v sacom potrubí a uľahčenie štartu čerpadla. Tento ventil tiež zabraňuje možnému poškodeniu čerpadla spôsobenému vodným kladivom. Ak je nainštalovaný týmto spôsobom, ventil sa nemôže sám zavrieť, čo spôsobuje únik vody. Správnou metódou inštalácie je inštalácia prívodného potrubia so spodným ventilom a spodná časť by mala byť prednostne zvislá.
Krok 3: Pripojenie sacieho potrubia
Pripojte sacie potrubie k čerpadlu pomocou vhodných príslušenstiev. Je dôležité zabezpečiť tesné spojenie, aby sa predišlo vnikaniu vzduchu, čo by mohlo znížiť účinnosť čerpadla.
Dôležité aspekty pri inštalácii sacieho potrubia:
- Ak sa na prívodnom potrubí použije príliš veľa kolien, zvýši sa lokálny odpor prúdenia vody. To spôsobí nerovnomerné rozdelenie prietoku vody cez koleno a do obežného kolesa.
- Ak je priemer vstupného potrubia väčší ako 143c na vstupe vodného čerpadla, mala by sa nainštalovať excentrická redukčná rúra. Plochá časť excentrického reduktora by mala byť inštalovaná hore a naklonená časť by mala byť inštalovaná nižšie. V opačnom prípade sa bude hromadiť vzduch, zníži sa výkon vody alebo sa voda nedá čerpať a ozve sa zvuk nárazu.
- Vzdialenosť medzi vstupom vstupného potrubia a dnom a stenou vstupnej nádrže je menšia ako priemer vstupu.
- Ak hĺbka prívodu prívodného potrubia nie je dostatočná, môže to spôsobiť vytváranie vírov na hladine vody okolo prívodného potrubia, čo ovplyvní prívod a zníži výstup vody.
Ako si môžem byť istý, že je čerpadlo správne naplnené? Pre správne nasávanie naplňte čerpadlo a saciu potrubie vodou pred jeho prvým spustením. To zabraňuje chodu na sucho, čo môže spôsobiť prehriatie a poškodenie čerpadla. Niektoré čerpadlá obsahujú funkciu samonasávania, ktorá uľahčuje tento proces.
Krok 4: Elektrické pripojenie
Ak čerpadlo vyžaduje elektrické pripojenie, riaďte sa pokynmi výrobcu pre bezpečnú inštaláciu. Uistite sa, že používate správne káble a chránite všetky pripojenia pred vlhkosťou a vodou.
Krok 5: Testovanie funkčnosti
Pred dokončením inštalácie vykonajte test funkčnosti, aby ste sa uistili, že čerpadlo funguje správne. Skontrolujte, či sú úniky na pripojeniach a upravte ich, ak je to potrebné. Sledujte prietok vody a tlak, aby ste sa uistili, že spĺňajú požiadavky systému.
Čo robiť, ak čerpadlo vody nedosahuje požadovaný tlak? Ak čerpadlo nedosahuje požadovaného tlaku, skontrolujte, či v systéme nie sú úniky, či sú sacie potrubie a čerpadlo správne naplnené a či nie sú v potrubiach prekážky. Rovnako je dôležité skontrolovať, či sú veľkosť a typ čerpadla vhodné pre danú aplikáciu.
Inštalácia vodovodného potrubia
Moderné vodovodné potrubia sa spravidla ukladajú na steny a tam sa pripevňujú napríklad pomocou svoriek (nadomietková inštalácia). Narezané plastové rúry sa jednoducho priskrutkujú pomocou špeciálnych tvaroviek. Vedenia teplej a studenej vody je okrem toho potrebné izolovať. Cieľom je na jednej strane zabezpečiť nezávadnosť pitnej vody a na druhej strane zabrániť energetickým stratám: studená voda by mala zostať studená, teplá voda zas teplá.
Nariadenie o pitnej vode sa vzťahuje aj na potrubia pripojené k systému pitnej vody na súkromných odberných miestach v dome aj mimo neho. Tak by sa malo zabrániť napríklad tomu, aby voda dlhší čas stála v potrubí (stagnácia), pretože stojaca voda, ktorá sa zahrieva, poskytuje ideálne prostredie pre škodlivé mikroorganizmy. Z tohto dôvodu by vo vedeniach studenej vody nemala teplota vody prekročiť 25 °C a vo vedeniach teplej vody by nemala byť nižšia ako 55 °C.
Inštalovanie odtokových potrubí
Odtokové potrubia zabezpečujú, že sa použitá voda rýchlo a jednoducho dostane do kanalizačného systému. Ak odtok nie je dostatočne dimenzovaný, ľahko sa upchá. Preto musia mať odtokové rúry podľa normy DIN 1986 určitý minimálny priemer (menovitá šírka DN) v závislosti od sanitárneho objektu.
Vďaka ich nízkej hmotnosti a jednoduchej montáži pomocou násuvných hrdiel sa plastové potrubia na odvádzanie odpadovej vody inštalujú ľahšie než medené potrubia na pitnú vodu. Montujú sa do potrubných šácht v stene alebo ako nadomietková inštalácia. V prípade montáže do nosných stien sa vyžaduje statická skúška. Všetky rúry vedú k odpadovej rúre: Aby voda neprestávala odtekať a zabránilo sa usadeninám, musia mať odtokové rúry spád. V obytných priestoroch musí byť výškový rozdiel 1 až 2 cm na meter rúry (1 až 2 %). Pri spájaní rúr musí byť zosilnený koniec objímky vždy namierený do smeru, z ktorého prichádza voda.
Odporúčané priemery odtokových rúr
| Sanitárny objekt | Minimálny priemer (DN) |
|---|---|
| Umývadlo | 40 mm |
| Vaňa, sprcha, drez, umývačka riadu, práčka (do 6 kg) | 50 mm |
| WC so splachovaním (9-litrový objem) | 100 mm |
Údržba a konečné rady
Je dôležité stanoviť plán pravidelnej údržby na zabezpečenie dlhovekosti a efektívnosti čerpadla. To zahŕňa čistenie filtrov, kontrolu tesnení a ložísk a sledovanie výkonu čerpadla.
- Vykonávajte pravidelnú údržbu čerpadla podľa odporúčaní výrobcu a uistite sa, že odvzdušníte čerpadlo pred jeho prvým použitím, aby ste predišli chodu na sucho.
- V chladných klimatických podmienkach chráňte čerpadlo a potrubia, aby ste predišli poškodeniu mrazom.
Správna inštalácia a údržba vodnej pumpy nielenže zabezpečuje jej optimálnu funkciu, ale tiež predlžuje jej životnosť, čím zaručuje efektívne zásobovanie vodou pre rôzne aplikácie.
