Kanalizačné systémy sú neoddeliteľnou súčasťou modernej infraštruktúry, zabezpečujúce odvod odpadových, dažďových a povrchových vôd. V rámci týchto systémov hrajú dôležitú úlohu revízne a čistiace šachty, ktoré umožňujú nielen efektívny tok vody, ale aj prístup pre čistiace, kontrolné a skúšobné zariadenia. Spoločnosť Wavin, líder vo výrobe plastových šácht z PE a PP materiálu, prináša na trh inovatívne riešenia, vrátane šácht s vlnovcovou rúrou, ktoré vynikajú svojou odolnosťou a funkčnosťou.
Konštrukcia a vlastnosti revíznych šácht Wavin
Revízne šachty Wavin sú navrhnuté ako neprielezné a sú dodávané v dvoch variantoch šachtových rúr s priemermi 315 a 400 mm, určené pre beztlakové podzemné kanalizačné systémy. Skladajú sa z troch hlavných častí:
- Šachtové dno - široký výber rôznych typov.
- Šachtová rúra so špecifickým profilom steny (vlnovec).
- Poklop s príslušenstvom - umožňuje montáž šachty do každého terénu.
Šachtové dno
Šachtové dná sa vyrábajú metódou vstrekovania, prípadne odstredivého odlievania plastu (PP). Týmito metódami vyrobené šachtové dno získava optimálny tvar so spádom 15‰ a hladké vnútorné plochy. Hydraulická charakteristika odplavovania nečistôt, dosiahnutá týmto spôsobom výroby a typom použitého materiálu, účinne zabraňuje vytváraniu usadenín. Šachtové dná sú dodávané v alternatívach pre pripojenie PVC hladkého kanalizačného potrubia a PP korugovaného potrubia Wavin X-Stream.
Šachtové dná sú flexibilné a majú výkyvné hrdlá, ktoré umožňujú variabilné pripojenie kanalizačných potrubí s natočením hrdla až 7,5° v ľubovoľnom smere.
Šachtová rúra s vlnovcovým profilom
Kľúčovým prvkom týchto šácht je šachtová rúra, ktorá je vyrobená z PP pre DN 400 a PVC pre DN 315. Má špeciálny vlnovcový profil, ktorý zabezpečuje, aby sa napätia spôsobené dopravou neprenášali na šachtové dno. Pružnosť materiálu a zvlnený tvar steny spôsobuje, že impulzy od vonkajších zaťažení sú prenášané do okolitej zeminy a nie na konštrukciu šachty. Šachtová rúra sa správa ako „vak harmoniky“. Vlnovcový profil navyše umožňuje stabilné uloženie šachty z hľadiska pôsobenia vztlakovej spodnej vody, čím sa zabraňuje vyplavovaniu šachty. Šachtová rúra je vyrábaná v rôznych dĺžkach (max. 6m) a je možné ju skracovať podľa požiadavky, čím sa dosiahne potrebná výška šachty.
Poklopy a vtokové mreže
K šachtám sú dodávané poklopy a vtokové mreže v triedach zaťaženia A15, B125 a D400. Použitie poklopu alebo mreže závisí od triedy zaťaženia v súlade s STN EN 124. Poklopy a mreže sa v závislosti od ich typu a mieste osadenia (napr. vozovka, chodník, zatrávnená plocha a pod.) umiestňujú na šachtovú rúru, teleskopický adaptér alebo betónový kónus (alebo roznášací prstenec).
Inovatívne riešenia: Šachty TEGRA
Obrovský úspech kanalizačných šácht TEGRA 1000 a TEGRA 600 viedol k uvedeniu na trh novej revíznej šachty s výkyvnými hrdlami s neprielezným otvorom - TEGRA 425. Je to najnovší výsledok technického vývoja firmy Wavin a nástupca štandardnej revíznej šachty DN 425 ponúkanej od roku 1994.
Kanalizačná šachta TEGRA 600
Kanalizačná šachta TEGRA 600 je neprielezná šachta s vnútorným priemerom šachtovej rúry 600 mm. Základné časti šachty (šachtové dno, šachtová rúra) sú vyrobené z polypropylénu a umožňuje vtok splaškovej, dažďovej alebo povrchovej vody do systému kanalizačných potrubí alebo stôk, pričom zabezpečuje ich prevzdušňovanie a vetranie.
Zostava šachty sa skladá z troch častí:
- Šachtové dno - široký výber rôznych typov.
- Šachtová rúra so špecifickým profilom steny (vlnovec).
- Poklop s príslušenstvom - umožňuje montáž šachty do každého terénu.
Šachtová rúra a šachtové dno sú navzájom spojené nasunutím cez tvarované gumené tesnenie. Šachtová rúra má vlnovcový profil, čo umožňuje stabilné uloženie šachty z hľadiska pôsobenia vztlakovej spodnej vody (šachta sa nevyplavuje). Je vyrábaná v rôznych dĺžkach (max. 6m) a je možné ju skracovať podľa požiadavky, čím sa dosiahne potrebná výška šachty.
Kanalizačná šachta TEGRA 1000 OG (Old Generation)
Kanalizačná šachta TEGRA 1000 OG je vstupná šachta s vnútorným priemerom 1000mm, vyrába sa technológiou vstrekovania polyetylénu. Umožňuje vstup, prevzdušňovanie a vetranie systémov kanalizačných potrubí alebo stôk na odvádzanie odpadovej, dažďovej a povrchovej vody gravitačne, alebo občas pri malej tlakovej výške. TEGRA 1000 OG sa môže použiť aj ako prečerpávacia šachta a umožňuje inštaláciu vystrojenia pre zabezpečenie prečerpávania odpadových vôd pri tlakových kanalizáciách.
Táto šachta je výsledkom európskeho projektu spoločností „Wavin Marketing a Technology“ v tesnej spolupráci s ďalšími spoločnosťami skupiny Wavin pôsobiacich v rôznych krajinách Európy. Moderný „design“ rebrovanej štruktúry a tvar kužeľovitého kónusu zaručujú vynikajúcu pevnosť a húževnatosť, ktorá umožňuje odolávať vysokému napätiu, ktoré je spôsobené ťažkou dopravou, hlavne pri umiestnení šachty v komunikácii.
Výhody šachty TEGRA 1000 OG:
- Jednoduchá manipulácia a montáž.
- Nízka hmotnosť.
- Systém tesnenia (tesnosť spojov do 0,5bar) - umožňuje použitie aj v prípade vysokej hladiny spodnej vody.
- Ľahká úprava výšky šachty.
- Jednoduché riešenie pripojenia kanalizačných prípojok cez spojku „IN SITU“.
- Jednoduché uloženie šachtového dna do nivelety.
- Široký program typov šachtových dien.
- Výborné hydraulické vlastnosti.

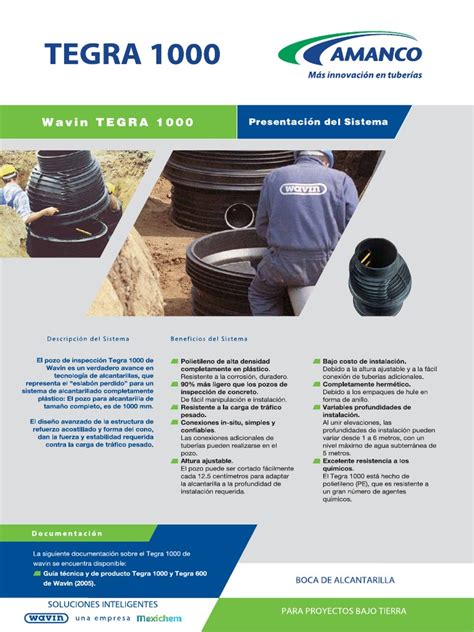

Instalace šachty Wavin Tegra 1000
Šachta pozostáva z troch častí:
- Šachtové dno - široký výber rôznych typov.
- Šachtová skruž - teleso šachty.
- Kónus - asymetrická kužeľová redukcia šachty.
Jednotlivé časti sú navzájom spojené nasunutím cez tvarované gumené tesnenie. Majú rebrovitú konštrukciu steny, čo umožňuje variabilitu hĺbky šachty v rozsahu od 1 280 mm do 5 000 mm. Teleso šachty tvorí šachtová skruž s vonkajším rebrovaním, ktorá je na spodnej časti hrdlovaná. Vnútorná stena má dve nosné dosky, do ktorých sú inštalované rebríkové priečky (v odstupoch po 250 mm) z polyesterového profilu. Dĺžku telesa šachty je možné upravovať odrezaním podľa potreby a požiadaviek terénu v intervaloch podľa rebrovania a drážok na vonkajšej stene.
Redukcia DN 1000/DN 600 je prechodový kužeľový asymetrický medzikus umožňujúci vstup do šachty a jej uzatvorenie poklopom. Redukčný kužeľový medzikus je opatrený v priamej časti vstupným rebríkom, ktorého priečky priebežne s intervalom 250 mm nadväzujú na rebrík v telese šachty.
K šachtám sú dodávané poklopy a vtokové mreže v triedach zaťaženia: A15, B125, C250, D400.
Vstupná šachta TEGRA 1000 NG (Novej Generácie) s vlnovcovou šachtovou rúrou
Vstupná kanalizačná šachta TEGRA 1000 NG je vstupná šachta s vnútorným priemerom 1000 mm pre čistenie, revíziu a kontrolu kanalizačných potrubí. V súlade s STN EN 476 spĺňa požiadavky na bezpečnosť v mieste inštalácie a taktiež požiadavky STN EN 13598-2 na vstupné plastové kanalizačné šachty a revízne komory v dopravných plochách a uložených hlboko v zemi.
Zostava šachty Tegra 1000 NG sa skladá z piatich základných prvkov:
- Šachtové dno s hydraulicky optimalizovanou kinetou a s výkyvnými hrdlami.
- Šachtová rúra vlnovcová.
- Rebrík s príslušenstvom.
- Kónus - asymetrická kužeľová redukcia šachty.
- Poklop s príslušenstvom.
TEGRA 1000 NG je vhodná pre použitie do 6m hĺbky šachty s maximálnou prípustnou hladinou podzemnej vody 5m a do oblasti pre ťažké zaťaženie (SLW 60 trieda zaťaženia D400). Jednotlivé šachtové dielce sú vyrobené z PP, pričom sú navzájom spojené cez tvarové gumové tesnenie. Teleso šachty tvorí šachtová rúra vlnovcová s plnostennou konštrukciou, pričom profil vĺn je prispôsobený pre inštaláciu vo vertikálnej polohe. Šachtová rúra má vnútorný priemer 1000mm, pričom umožňuje svojim zrezaním (každých 10 cm) nastavenie potrebnej výšky šachty.
Hydraulicky optimalizované šachtové dná
Hydraulicky optimalizované šachtové dná zabezpečujú bezproblémový odtok splaškových vôd aj v prípade slabého prúdenia, respektíve zmien smeru prúdenia, čo výrazne znižuje riziko zanesenia kanalizácie (potvrdené výsledkami hydraulických testov DS 2379). Šachtové dná majú zdvojenú konštrukciu. Monolitická časť s kinetou je spojená s doskou v tvare rebrovanej mriežky, ktorá zabezpečuje výstuž a ochranu monolitickej časti. Šachtové dná majú výkyvné hrdlá s natočením hrdla až 7,5° v ľubovoľnom smere pre pripojenie hladkých potrubí Dn 160 až 500 a korugovaného potrubia Wavin X-Stream DN 150 až DN 600.
Šachtový kónus a rebrík
Ďalšou časťou šachty TEGRA 1000 NG je šachtový kónus, ktorý zabezpečuje prechod z priemeru DN 1000 na vstupný otvor DN 600. Má excentrický tvar s valcovou časťou vlnovcového tvaru. Súčasťou kónusu sú úchyty na uchytenie ergonomického rebríka vyrobeného zo sklolaminátu, ktorý zabezpečuje vstup do vnútornej časti šachty.
