Slnečná energia je hnacím strojom života na Zemi. Zohrieva atmosféru a Zem, vytvára vietor, zohrieva oceány, spôsobuje odparovanie vody, dáva silu vodným tokom, rastlinám, aby mohli rásť, a z dlhodobého hľadiska vytvára aj fosílne palivá. Je nielen nevyčerpateľná, ale aj veľmi jednoducho dostupná a čistá. Z celkového žiarenia zachytáva Zem síce len nepatrnú časť, ale aj tak je okamžitý výkon slnečného žiarenia v atmosfére 1,7 x 1017 W, teda 1,5 x 1018 kWh ročne. Tieto čísla sa líšia podľa toho, pod akým uhlom dopadajú slnečné lúče na vyhrievaný povrch, a teda od zemepisnej dĺžky a šírky. Na Slovensko dopadá 200-násobne väčšie množstvo energie, ako sa v tejto dobe spotrebuje. Ide o obrovský a doteraz nevyužitý potenciál.
Využitie Slnečnej Energie na Zemi: Od História po Súčasnosť
Základné princípy ohrevu sú známe od nepamäti. Čierny povrch sa zohrieva na slnku rýchlejšie ako biely alebo svetlý. A práve tento princíp využívajú dnešné slnečné kolektory. Prvý známy plochý kolektor bol vyvinutý v roku 1767 švajčiarskym vedcom Horacom de Saussurom. Technológia slnečných kolektorov sa vyvinula do približne súčasnej podoby v roku 1908, kedy William J. Bailey vyrobil kolektor s izolovaným rámom a medenými trubkami. Záujem o tieto zariadenia sa objavil až po vypuknutí ropnej krízy a obrovskom náraste cien energie v roku 1973. Táto kríza významne pomohla technológiám využívajúcim obnoviteľné zdroje energie na celom svete. Narastajúca podpora a investície do vývoja nových technológií znamenali, že od 70-tych rokov 20. storočia sa účinnosť solárnych systémov veľmi zvýšila, čo viedlo k vyšším energetickým ziskom.
Slnečné Kolektory a ich Funkcia
Dnes už vieme slnečnú energiu využiť kvalitne vďaka slnečným kolektorom. Tie môžeme používať všade tam, kde je nutné teplo. Kolektory pohlcujú slnečné žiarenie a premieňajú ho na teplo. Toto teplo je skladované vo vode alebo vo vzduchu. Ohrievanie vody slnečnými kolektormi môže výrazne znížiť náklady za teplo, a to často až o 70%. Slnečný kolektor, ktorý je možné tiež využiť na predohrev vody, je jednoduché zariadenie a nevyžaduje si takmer žiadnu údržbu. Samotný kolektor je len súčasť solárneho zariadenia.
Najčastejšie sa využívajú ploché kolektory s priehľadným pokrytím absorbátora umiestneným v izolovanom boxe, ktorý drží celý kolektor pohromade. Keď je použité sklo ako pokrytie kolektora, je dôležité, aby malo nízky obsah železa a aby prepustilo aspoň 95% dopadajúceho slnečného žiarenia. Absorbátor môže byť vyrobený z plechu s navarenými trubkami, v ktorých preteká kvapalina. Absorbátor sa zvyčajne vyrába z medi alebo nehrdzavejúcej ocele. Je dôležité, aby absorbátor vydržal vysoké teploty, ktoré dosahujú 100-140°C. Čím väčší je kontakt medzi trubkami a plechom, tým viac energie prenikne do kvapaliny prechádzajúcej kolektorom. Selektívne pokrytie špeciálnym náterom znamená nielen vyšší teplotný zisk, ale odstraňuje aj problémy s "odplyňovaním" klasickej čiernej farby pri vysokej teplote. Pri normálnych podmienkach klasická čierna farba vyžaruje teplo viac do okolia, ako ho odovzdáva kvapaline v trubkách absorbátora. Materiál, z ktorého je vyrobená vonkajšia konštrukcia kolektora, môže byť drevo, plast, oceľ alebo hliník. Najlepším z nich je však hliník. Plasty sú nevhodné kvôli svojej degradácii pri pôsobení ultrafialového žiarenia. Oceľ nie je vhodná kvôli svojej reakčnosti s meďou. Vo všeobecnosti platí, že jeden človek denne spotrebuje asi 50 litrov vody s teplotou 55 až 60 stupňov Celzia (umývanie, kúpanie, bez prania). V našich podmienkach je na výrobu 50 litrov teplej vody denne potrebných asi 1-1,5 m2 slnečných kolektorov. Výber veľkosti kolektora však závisí aj od ponuky výrobkov na trhu a nie vždy je možné nájsť veľkosť, ktorá by presne spĺňala túto požiadavku, preto býva lepšie zvoliť väčší kolektor, ktorý poskytne istú rezervu.
Fotovoltaika: Premena Svetla na Elektrinu
Fotovoltaika (FV) je výraz odvodený z gréckeho slova "photos" (svetlo) a názvu jednotky napätia - volt. Fotovoltaika znamená priamu premenu slnečnej energie na elektrinu. Tento jav sa využíva v tzv. slnečných (fotovoltaických) článkoch. Slnečné články sa vyrábajú z polovodičových materiálov, ako je napríklad kremík. Účinnosť premeny slnečnej energie na elektrinu je v komerčne dostupných článkoch okolo 10%, avšak v laboratórnych článkoch presiahla 20%. Slnečné články majú výhodu v tom, že ich spojením je možné vytvárať solárne moduly, z ktorých je možné postaviť celú veľkú slnečnú elektráreň.
Výroba elektriny - Ako fungujú solárne panely!
Široké Aplikácie Slnečnej Energie

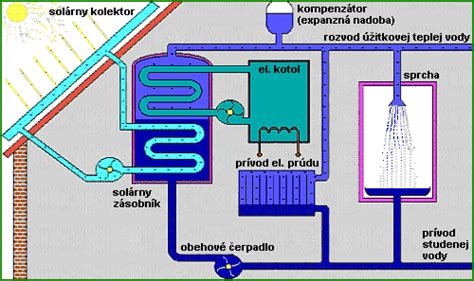

Príprava Teplej Úžitkovej Vody (TÚV)
Ekonomicky prijateľným spôsobom môžeme slnečnými kolektormi v ročnom priemere ušetriť 50 až 70 % energie potrebnej na prípravu TÚV. Podiel solárnej energie samozrejme možno aj zvýšiť, ale potom investičné náklady na jednotku získaného tepla rastú exponenciálnym spôsobom. Solárne teplo na prípravu teplej úžitkovej vody je možné výhodne využívať všade tam, kde je veľká spotreba teplej vody.
Prikurovanie Budov
Treba zdôrazniť, že ekonomicky zmysluplne sa solárnym zariadením nedá zabezpečiť 100 % pokrytie energetických potrieb rodinného domu na jeho vykurovanie. Solárne prikurovanie môže kryť približne 15 až 30 % ročných energetických potrieb.
Ohrev Vody v Bazénoch
Pri využívaní solárnej energie sa stretávame s istým energetickým paradoxom. Najmenšia intenzita slnečného žiarenia nastáva v zimnom období, v čase - kedy potrebujeme najviac tepla, v letnom období je tomu presne naopak. Využitie tohto tepla sa najčastejšie rieši ohrevom vody v bazénoch, čím sa kúpanie v ňom stáva príjemnejšie a predĺži sa tak kúpacia sezóna.
Priemyselné Teplo
V priemysle je to hlavne v oblastiach, kde sa využíva teplo do 100°C, ako napríklad pivovary, konzervárne, cukrovary a podobne.
Výhody a Výzvy Využívania Slnečnej Energie
Slnečná energia je vo všetkom živom a vôbec vo všetkom pohybe na našej planéte. Slnko vyžaruje na našu Zem asi 10 000-krát viac energie ako je súčasná energetická spotreba ľudstva. Slnko ju rovnomerne rozdeľuje po celej planéte. Koľko jej dopadne na povrch, to závisí od miestnych podmienok (zemepisná šírka, denná a ročná doba) a od stavu troposféry.
Prednosti Solárnej Energie
- Je zadarmo. Nemusí sa dobývať tvrdou prácou zo zeme ani dovážať z cudziny.
- Je nevyčerpateľná pre ďalších 10 miliárd rokov.
- Je ekologicky čistá. Jej využívaním sa neznečisťuje ani vzduch, ani voda či pôda v okolí. Neprodukuje žiadne odpadové teplo ani rádioaktívne odpady.
Nedostatky a ich Riešenia
Na základe súčasných znalostí využitie slnečnej energie sťažujú jej nasledovné nedostatky:
- Slnečná energia je príliš zriedená. Slnečné elektrárne skutočne potrebujú (pri rovnakom výkone) značne väčšiu rozlohu pre svoje zberače ako tepelné elektrárne pre svoje kotle, alebo atómové elektrárne pre svoje reaktory. Na druhej strane pre jadrovú, resp. tepelnú elektráreň treba koncentrovať zdroje energie do jedného miesta, aby sme následne vyrobenú energiu nákladne rozviedli. Lokálne využívanie slnečnej energie má mnoho predností, zvlášť značné úspory za rozvod.
- Slnko nesvieti v noci. Slnečnú energiu nie je možné akumulovať ľahko. V súčasnosti je možné akumulovať nízkopotenciálne teplo pomocou vody, resp. eutektických zmesí. Perspektívnym spôsobom akumulácie slnečnej energie je rozklad vody na kyslík a vodík.
- Účinnosť premeny slnečnej energie na iné formy energie je malá. Túto skutočnosť nemožno jednoznačne hodnotiť ako nevýhodu, nakoľko slnečná energia dopadá na Zem zadarmo a bude dopadať, či ju využívame alebo nie, a pritom zbytočne neplytváme pomerne drahým palivom, resp. štiepnym materiálom.
- Kilowatthodina získaná zo slnečného žiarenia je podstatne drahšia než z ostatných zdrojov. Je to len časť pravdy, pretože v biosfére je slnečná energia nenahraditeľná. Zákonitosť ďalšieho vývoja cenotvorby je taká, že jednotková cena energie zo slnečného žiarenia bude trvale klesať (zdokonaľovanie zariadení, zvýšenie ich efektívnosti, ich sériová výroba...), kdežto naopak energia z fosílnych zdrojov bude neustále zdražovať v dôsledku zdražovania paliva.
Prednosti slnečnej energie prevažujú nad jej nedostatkami.
Inovácie v Kozmickom Priemysle: Slnečné Plachetnice
Vízie o kozmickom cestovaní by onedlho mohli dostať o čosi reálnejšie kontúry. Slnečné plachetnice využívajú ako pohon tlak slnečného žiarenia. Od odrazovej plochy sa odrážajú fotóny, ktoré zabezpečujú pohyb zariadenia. Orbitálna nosná raketa Electron vynesie koncom apríla do kozmu technológiu s názvom Advanced Composite Solar Sail System (ACS3). V utorok 23. apríla 2024 raketa Electron odletí zo štartovacieho komplexu 1 (Rocket Lab Launch Complex 1) komerčného kozmodrómu na novozélandskom polostrove Mahia. Na palube ponesie zaujímavý náklad - zloženú solárnu plachtu. Vo vesmíre ju nebudú poháňať poryvy vzduchu, ale tlak vetra zo Slnka.
Umiestnená je v takzvanom 12U cubesate, ktorý vyvinula spoločnosť NanoAvionics. Ide o rozmerovo väčší cubesat, pozostáva z dvanástich základných kociek s rozmermi 10 × 10 × 10 centimetrov. Družica má podľa českého popularizátora kozmonautiky Dušana Majera v zloženom stave rozmery menšej mikrovlnnej rúry (približne 20 × 20 × 30 centimetrov). Cubesat, v ktorom je umiestnený systém Advanced Composite Solar Sail System (ACS3), má rozmery malej mikrovlnnej rúry. Primárnym cieľom súčasnej misie amerického Úradu pre letectvo a vesmír (NASA) je otestovať vysunutie ramien. V prípade úspechu by inžinieri chceli preveriť aj funkčný potenciál samotnej plachty. Solárna plachta potrebuje na správne fungovanie oveľa vyššiu obežnú dráhu v porovnaní s Medzinárodnou vesmírnou stanicou. Inžinieri z Langley Research Center v americkom Hamptone testujú umiestnenie plachty na výsuvných ramenách. Po úplnom rozvinutí vytvoria uhlopriečky, na ktorých bude napnutá plachta. Naša najbližšia hviezda a centrálne teleso slnečnej sústavy je podľa vedcov približne v polovici svojho života. Je teda viac než isté, že aj naďalej bude spoľahlivým zdrojom vysokoenergetických častíc - najmä elektrónov a protónov, ktoré dosahujú energiu približne 500 kiloelektrónvoltov. Smerom von zo slnečnej sústavy však slabne aj tlak slnečného vetra. Ak v čase, keď plachta bude už rozložená, budú dobré pozorovacie podmienky, mohlo by byť zariadenie viditeľné aj zo Zeme.
Fyzikálne Výzvy v Extrémnom Prostredí: Chladenie Vonkajších Obrazoviek
Mnohé spoločnosti sa obracajú s rovnakým frustrujúcim problémom: ich vonkajšie dotykové obrazovky, ktoré sú určené na extrémne teploty od -30 °C do +70 °C, zlyhávajú oveľa skôr, než sa očakáva ich životnosť. Tieto obrazovky, konštruované na odolnosť pri vysokom slnečnom svetle, kolísavých teplotách a dokonca v mrazivých podmienkach, často zlyhávajú spôsobmi, ktoré prekvapia prevádzkovateľov aj vývojárov, čo vedie k nákladným výmenám, problémom s údržbou a nespokojnosti zákazníkov. Vďaka dlhoročnej práci s vonkajšími aplikáciami sme identifikovali najčastejšie dôvody zlyhania týchto obrazoviek a vieme, že často pramenia z nepochopenia toho, čo si skutočne vyžaduje označenie "vonkajší".
Limity Pasívneho Chladenia
Pasívne chladenie alebo prirodzená konvekcia je metóda odvádzania tepla bez použitia mechanických ventilátorov alebo iných aktívnych komponentov. Tento prístup využíva prirodzené prúdenie vzduchu cez povrch zariadenia na uvoľňovanie tepla do okolia. Hoci táto metóda funguje za špecifických podmienok, je vo svojej podstate obmedzená v schopnosti zvládnuť vysoké tepelné zaťaženie, najmä vo vonkajšom prostredí s extrémnym teplom a vysokým vystavením slnečnému žiareniu.
V prostrediach, kde sa teplota okolia pohybuje okolo 50 °C, dokáže 15,6-palcový monitor s dotykovou obrazovkou so samotným pasívnym chladením odvádzať len približne 30 W tepla pri použití optimalizovaného chladiča s konvekciou na zadnej strane zariadenia. Tento údaj je odvodený z analýzy metódou konečných prvkov (FEM), ktorá simuluje, ako účinne možno odvádzať teplo za týchto podmienok. Je však dôležité poznamenať, že tieto výpočty nezohľadňujú dodatočné tepelné zaťaženie spôsobené priamym slnečným svetlom. Bez doplňujúceho aktívneho chladenia môžu vonkajšie obrazovky spoliehajúce sa len na pasívne chladenie rýchlo prekročiť bezpečné prevádzkové teploty, čo môže viesť k poruchám displeja, skrátenej životnosti alebo úplnému zlyhaniu.
Vplyv Solárneho Zaťaženia
Okrem vysokých teplôt okolia vonkajšie obrazovky ovplyvňuje aj solárna záťaž - teplo absorbované priamym slnečným žiarením. Slnečná záťaž môže spôsobiť výrazné tepelné zaťaženie, najmä v prípade zariadení určených na nepretržité používanie vo vonkajšom prostredí. Na ilustráciu rozsahu tohto vplyvu preskúmajme solárne zaťaženie 15,6-palcovej dotykovej obrazovky pri plnom slnečnom svetle.
Výpočet Solárneho Zaťaženia pre 15,6" Obrazovku
| Parameter | Hodnota |
|---|---|
| Plocha 15,6" vonkajšieho monitora | 0,0669 m2 |
| Slnečné zaťaženie slnečným žiarením | 1 000 W/m2 |
| 15,6-palcová obrazovka Solárne zaťaženie | 66,9 W |
Tento výsledok naznačuje, že 15,6-palcová obrazovka môže pri vystavení priamemu slnečnému svetlu absorbovať až 66,9 W dodatočného tepla. Ak je teplota okolia už 50 °C, táto dodatočná slnečná záťaž zvyšuje vnútornú teplotu obrazovky ďaleko za typický prevádzkový rozsah LCD 70 - 80 °C. V dôsledku toho samotné pasívne chladenie nepostačuje a zariadenia často prekračujú svoje tepelné limity, čo vedie k častému prehrievaniu a skorému zlyhaniu zariadenia.
Nedostatočné Testovanie v Klimatických Komorách
Testovanie v klimatickej komore je v priemysle štandardnou praxou na simuláciu extrémnych teplotných a vlhkostných podmienok. Tieto testy sa však často spoliehajú na riadené, nútené prúdenie vzduchu v komore, ktoré presne nereprezentuje vonkajšie prostredie. Nútené prúdenie vzduchu pomáha stabilizovať teplotu umelým zlepšením rozptylu tepla, čo vedie k výsledkom testov, ktoré sa zdajú byť priaznivejšie, než aké by zariadenie zažilo vo vonkajšom prostredí.
Tento nesúlad je kritický: v skutočnom vonkajšom prostredí sú dotykové obrazovky pri chladení úplne závislé od prirodzenej konvekcie, ktorá nedokáže odvádzať teplo tak účinne ako nútené prúdenie vzduchu. Výsledkom je, že obrazovky, ktoré úspešne prejdú testami v klimatickej komore, môžu mať problémy s udržaním výkonu v skutočných prevádzkových podmienkach, najmä v prostrediach s intenzívnym slnečným zaťažením a vysokými teplotami okolia.
Testovanie pre vonkajšie aplikácie by malo vždy zahŕňať podmienky, ktoré zodpovedajú skutočnému scenáru. V prípade vonkajších dotykových obrazoviek to znamená simuláciu prostredia s vysokými teplotami bez núteného prúdenia vzduchu. Okrem toho by testovanie malo prebiehať so zapnutým zariadením a nemalo by sa zameriavať len na podmienky skladovania. Iba simuláciou prevádzkového tepelného zaťaženia môžu výrobcovia presne posúdiť, či obrazovka vydrží dlhodobé používanie vonku. Solárne zaťaženie je obrovské a väčšina výrobcov ho zvyčajne nezohľadňuje. Umiestnenie 30 W monitora do klimatickej komory s núteným prúdením vzduchu jednoducho neodráža skutočný svet.
Keď je dotyková obrazovka aktívne zapnutá, okrem tepla z okolia spôsobeného slnečným žiarením a vysokými teplotami okolia generuje aj vlastné teplo. Testovanie v podmienkach napájania pomáha zabezpečiť, aby vnútorné komponenty obrazovky vydržali kumulatívne tepelné zaťaženie, a ponúka tak reálne meradlo životnosti zariadenia. Zanedbanie tohto kroku má za následok, že obrazovky zdanlivo prejdú testovaním, ale v teréne fungujú zle.
Dôležitosť Aktívneho Chladenia
Na rozdiel od pasívneho chladenia, ktoré sa spolieha len na prirodzenú konvekciu, aktívne chladenie využíva mechanické metódy, ako sú ventilátory, na pohyb vzduchu nad chladičmi zariadenia. Táto nútená cirkulácia vzduchu výrazne zvyšuje rozptyl tepla a pomáha obrazovke udržiavať stabilnú vnútornú teplotu aj pri vystavení vysokému teplu a slnečnému žiareniu.
Porovnanie rozptylu tepla vyžarovaním v porovnaní s rozptylom tepla nútenou konvekciou je skôr do očí bijúce. V našom príklade 15,6" dotykovej obrazovky je rozptyl tepla vyžarovaním len 14 W v porovnaní s 86 W pri nútenej konvekcii. Berte do úvahy, že tento výpočet zahŕňa vysoko optimalizovanú koncepciu chladiča. To, čo zvyčajne vidíte na trhu, je uzavretá oceľová škatuľa s čiernym práškovým náterom. Tá by mala podstatne horší výkon. V skutočnosti to, čo väčšina ľudí stavia, je rúra na pečenie. Pre ešte lepšiu predstavu vložte 100 W žiarovku do pomerne malej oceľovej škatule.
V prípade dotykových obrazoviek pracujúcich pri vysokých teplotách alebo na priamom slnečnom svetle je aktívne chladenie kľúčovým faktorom na zabezpečenie konzistentného výkonu. Bez neho je pravdepodobné, že aj dobre navrhnuté obrazovky budú trpieť prehrievaním, najmä ak čelia vysokému slnečnému zaťaženiu a dlhodobému vystaveniu vysokým teplotám okolia.
Aktívne chladenie sa ukázalo ako účinné pri udržiavaní stability zariadenia v prostredí s teplotou do 50 °C a vysokým solárnym zaťažením. V týchto podmienkach by pasívne chladenie nedokázalo odviesť požadované množstvo tepla, zatiaľ čo aktívne chladiace systémy pomáhajú obrazovke zachovať funkčnosť a predĺžiť jej prevádzkovú životnosť. V regiónoch, kde sú vysoké teploty a priame slnečné žiarenie na dennom poriadku, je aktívne chladenie nevyhnutné, aby sa predišlo poruchám súvisiacim s prehrievaním a zabezpečila sa spoľahlivá prevádzka obrazovky počas dlhšieho obdobia.
Výroba elektriny - Ako fungujú solárne panely!
Základná Fyzika Zlyhania Obrazoviek
Tepelné zlyhania vonkajších dotykových obrazoviek sa odvíjajú od základných fyzikálnych princípov: keď produkcia tepla v zariadení prekročí jeho schopnosť odvádzať teplo, jeho vnútorná teplota bude naďalej stúpať. Vo vonkajšom prostredí môže k tejto nerovnováhe dôjsť rýchlo, keď slnečné zaťaženie a okolité teploty prekročia prirodzenú chladiacu kapacitu zariadenia.
Obrazovky, ktoré sa spoliehajú výlučne na pasívne chladenie, sú obzvlášť zraniteľné v prostredí s vysokou teplotou. Keď sa okolitá teplota a slnečné zaťaženie skombinujú a vytvoria podmienky, v ktorých je prirodzená konvekcia nedostatočná, prehriatie je nevyhnutné. Toto tepelné namáhanie urýchľuje degradáciu komponentov, čo v konečnom dôsledku vedie k poruchám displeja, zníženiu výkonu a skráteniu životnosti zariadenia. Vďaka dlhoročnej práci s vonkajšími aplikáciami a pochopeniu obmedzení a požiadaviek pasívnych aj aktívnych chladiacich riešení je možné vyvíjať systémy dotykových obrazoviek, ktoré spoľahlivo fungujú aj v extrémnych podmienkach.
