Spracovanie plechu je kľúčovou súčasťou mnohých priemyselných odvetví, od automobilového priemyslu po stavebné klampiarstvo a umelecké remeslá. Medzi základné techniky tvárnenia patrí sťahovanie a rozťahovanie plechu, ktoré umožňujú precízne tvarovanie materiálu bez potreby nastrihnutia, nahriatia, zvárania alebo ich nedovolenej deformácie. Tieto metódy sú nevyhnutné pre vytváranie zložitých kriviek, polomerov, lemovaní alebo S-tvarov.
Špecializované stroje pre tvárnenie plechu
Na efektívne a presné sťahovanie a rozťahovanie plechu sa využívajú špecializované stroje, ktoré sú navrhnuté pre oceľové aj hliníkové plechy. Tieto stroje sú dostupné v rôznych prevedeniach, aby vyhovovali špecifickým potrebám a pracovným podmienkam.
Typy a konštrukcia strojov
- Stroje s pákovým ovládaním: Stroj pre sťahovanie a rozťahovanie oceľových i hliníkových plechov s pákovým ovládaním umožňuje tvarovanie plechov bez nastrihnutia, nahriatia, zvárania alebo ich nedovolenej deformácie. Vyznačujú sa robustnou konštrukciou s inovovaným upevnením čeľustí a vysokým pákovým efektom. K dispozícii je veľká hĺbka vloženia spracovávaného plechu až 180 mm.
- Stroje s nožným ovládaním a stojanom: Alternatívou sú stroje so špeciálnym stojanom a nožným/pedálovým ovládaním, čo uľahčuje prácu oboma rukami. Tieto stroje ponúkajú ešte väčšiu hĺbku vloženia spracovávaného plechu, dosahujúcu až 205 mm. Ich robustná konštrukcia s inovovaným upevnením oválnych čeľustí zabezpečuje prevádzkovú spoľahlivosť.
Liatinové stroje sú dodávané ako komplet s pěchovacími aj rozťahovacími nástrojmi. Výmenné utláčacie aj průtažné čeľuste sú štandardnou súčasťou balenia. Stroj sa upína spravidla na pracovný stôl, alebo k nemu možno dodať špeciálny stojan. Ako príslušenstvo je možné dodať aj druhú páku, čo umožňuje so strojom pracovať ako s veľkými kliešťami, čím jedna ruka zostáva voľná, čo je výhodné napríklad pre stavebných klampiarov pracujúcich priamo na streche.
Uplatnenie a výhody
Stroje sa dobre uplatnia pri renovácii automobilov-veteránov, ale aj v stavebnom klampiarstve a pod. Ich profesionálne prevedenie a veľmi odolná konštrukcia ich robia vhodnými aj pre priemyselné nasadenie v najnáročnejších podmienkach.
Materiály vhodné pre tvárnenie za studena
Operácie sťahovania a rozťahovania je možné robiť s ktorýmkoľvek materiálom, ktorý je možné tvárniť za studena. Optimálne sú mäkšie materiály ako meď, hliník prípadne titán zinok, no s ním je to náročnejšie.
Vlastnosti a spracovanie medi
Meď je jedinečný materiál, ktorý je pre tvárnenie obzvlášť vhodný. Najviac času sa často strávi pri tvárnení medeného plechu, ktorý je aj na pohľad najkrajší a z obidvoch strán rovnakej farby.
Meď je známa svojimi výnimočnými vlastnosťami:
- Vodivosť: Je vynikajúcim vodičom tepla a elektriny, vedie elektrický prúd lepšie ako ktorýkoľvek iný kov okrem striebra. Oproti hliníku je odolnejšia, menej podlieha korózii a toľko sa nerozťahuje a nezmršťuje, čo robí mnohé typy spojení bezpečnejšími.
- Odolnosť proti korózii: Meď si časom vytvorí patinu, ktorá ju chráni pred ďalšou koróziou a predlžuje jej životnosť vo vonkajšom a drsnom prostredí.
- Estetika: Prirodzená krása medi s jej červenohnedým odtieňom ju robí obľúbenou voľbou pre architektonické prvky, dekoratívne predmety a umelecké inštalácie. Odraz svetla z medeného plechu pod rôznymi uhlami vytvorí zaujímavý objekt.
- Antimikrobiálne vlastnosti: Meď je dobre známa ako antibakteriálna látka, účinná proti vírusom, baktériám, mikróbom a hubám, hoci je pre ľudí neškodná.
Extrakcia a rafinácia medi
Meď v jej najčistejšej forme je v prírode mimoriadne ťažko dostupná, zvyčajne sa nachádza v medených rudách. Na extrakciu a čistenie medi sa používajú rôzne chemikálie a procesy.
- Spracovanie odstraňuje minerály neobsahujúce meď, ako aj veľké objemy bahna a úlomkov.
- Kov sa po odstránení odpadového materiálu koncentruje pomocou suspenzného a flotačného procesu.
- Tavenie je technika, ktorá odstraňuje síru a železo z medi pomocou série chemických reakcií.
- Proces rafinácie je potrebný na odstránenie vysokého množstva kyslíka, síry a iných nečistôt.
Po roztavení blokov medených katód sa meď odlieva do rôznych tvarov. Pri výbere medeného plechu je dôležité zvážiť zliatiny, ktoré poskytujú rôzne vlastnosti v závislosti od použitia. Medené plechy sa dodávajú v rôznych hrúbkach a rozmeroch.
Problémy so zubmi múdrosti
Metódy tvarovania medeného plechu
Tvarovanie medeného plechu môže zahŕňať rôzne techniky, od jednoduchých manuálnych metód až po pokročilé mechanické a technologické postupy.
Manuálne metódy tvarovania
- Ručné ohýbanie: Pre tenké medené plechy často postačuje jednoduché ručné ohýbanie. Vyžaduje použitie ochranných rukavíc, aby sa predišlo porezaniu od ostrých hrán.
- Použitie klieští: Kliešte, najmä špičaté, sa dajú použiť na ohýbanie medených plechov, predovšetkým na vytváranie malých záhybov alebo ohybov v špecifických oblastiach.
- Použitie kladiva a formy: Táto metóda zahŕňa umiestnenie medeného plechu na vopred vytvarovanú formu a následné použitie kladiva na tvarovanie medi okolo nej. Na časť medi, ktorú sa chystáte zatĺcť, sa odporúča položiť uterák. Na vytvorenie zárezov sa používa guľôčkové kladivo.
- Použitie potrubia alebo valca: Na vytváranie zaoblených ohybov alebo zvitkov možno použiť rúrku alebo valec ako formu na tvarovanie medeného plechu.
Mechanické a pokročilé techniky tvarovania
- Plechová brzda: Je nástroj špeciálne navrhnutý na vytváranie presných rovných ohybov plechu, dostupný v rôznych veľkostiach.
- Ohýbanie za tepla: Hoci meď je zvyčajne dostatočne mäkká na ohýbanie pri izbovej teplote, pri hrubých plechoch alebo zložitých tvaroch môže proces ohýbania uľahčiť pôsobenie tepla. Žíhanie kovu (zahriatie na teplotu okolo 700 °F a postupné ochladzovanie) ho zmäkčuje a znižuje krehkosť, čo zabraňuje praskaniu počas tvárnenia.
Presnosť a tolerancie pri výrobe plechov
Výroba plechov je o presnosti. Každý ohyb, rez a zvar musí spĺňať prísne požiadavky na presnosť, aby sa vyrobili komponenty, ktoré do seba zapadajú podľa plánu. Tolerancie opisujú prípustnú odchýlku od určeného rozmeru alebo konštrukčného prvku, čím chránia zákazníka aj výrobcu a zaručujú funkčnosť hotového komponentu.
Typy tolerancií
- Rozmerové tolerancie: Určujú, aká veľká odchýlka je povolená v základnej veľkosti dielu. Napríklad plech s hrúbkou 2.0 mm môže mať toleranciu ±0.05 mm.

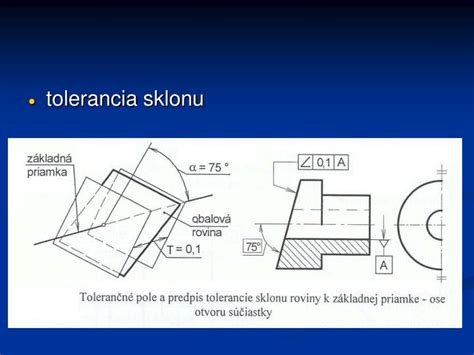

- Geometrické tolerancie: Zameriavajú sa na tvar, orientáciu a polohu prvkov. Tolerancia rovinnosti zabezpečuje, že plech leží rovnomerne bez deformácie, zatiaľ čo uhlová tolerancia zabezpečuje, že ohyby sú vytvorené v správnom uhle.
- Materiálové tolerancie: Zahŕňajú rozdiely v zložení zliatiny, tvrdosti a konzistencii v rámci šarže materiálu. Nekonzistentná tvrdosť môže ovplyvniť výsledky ohýbania a spôsobiť praskliny.
Normy a faktory ovplyvňujúce presnosť
Normy, ako napríklad ISO 2768-mK, prinášajú do výrobného priemyslu poriadok a konzistentnosť, poskytujú spoločný základ pre špecifikáciu tolerancií.
Na presnosť tvárnenia plechov vplývajú viaceré faktory:
- Správanie materiálu: Rôzne kovy sa počas tvárnenia správajú odlišne; hliník je mäkší a ľahšie sa ohýba, zatiaľ čo nehrdzavejúca oceľ vyžaduje väčšiu silu a má tendenciu sa pružne vrátiť späť (odpruženie).
- Nástroje a stroje: Opotrebované razníky, matrice a rezacie trysky môžu viesť k nekonzistentným výsledkom.
- Teplotné zmeny: Môžu spôsobiť rozťahovanie alebo sťahovanie kovových plechov.
- Manipulácia: Nesprávna manipulácia môže viesť k preliačinam alebo deformáciám.
Minimalizácia chýb a kontrola kvality
Počítačom riadené (CNC) ohraňovacie lisy umožňujú operátorom jemne doladiť parametre, ako je postupnosť ohýbania a poloha zadného dorazu. Na minimalizáciu chýb je kľúčová implementácia preventívnej údržby, školenie zamestnancov v oblasti noriem a používanie moderných nástrojov digitálnej kontroly. Kontrola kvality včas identifikuje odchýlky, čo umožňuje výrobcom opraviť procesy skôr, ako sa chyby rozšíria.
Umelecké tvárnenie plechu: Inšpirácia Manuelou Geugelin
Tvarovanie medeného plechu je špecializované remeslo, ktoré sa praktizuje po stáročia a je cenené pre svoju estetickú príťažlivosť. Jednou zaujímavou metódou na tvorbu dekoračných štruktúr a 3D objektov je technika umelkyne Manuely Geugelin. Jej prístup spočíva v „jednoduchej“ metóde pokrčenia a následného pobúchania plechu, čo má spoločné s klampiarskym remeslom, najmä s metódou tepania plechu.
Táto technika, založená na sťahovaní a rozťahovaní plechu smerom, ktorým si to „tepateľ“ želá, si vyžaduje určitý zámer, remeselnú zručnosť, cit pre materiál a najmä nekonečnú trpezlivosť. Hoci hrozí riziko prasknutia plechu, práve to robí túto metódu zaujímavou a vzrušujúcou. Cieľom je poukázať na to, ako môžete pustiť na uzdu svoju fantáziu veľmi jednoducho, s kladivom v ruke a protihlukovými štupľami v ušiach.
Celková štruktúra vzniká premenou plechu ohýbaním, prehýbaním a následným tepaním zvolených línií. Práve tie vytvoria zvrásnenú štruktúru, ktorá vždy vyzerá inak a zaujme svojimi netradičnými tvarmi a uhlami.
Príprava a nástroje pre umelecké tvárnenie
Na úspešné tepanie medeného plechu budete potrebovať:
- Medený plech
- Kladivo
- Odpruženú podložku na tlmenie nárazov
- Ochranné pomôcky (protihlukové štupľe)
S týmto náradím a trochou trpezlivosti je možné vytvoriť unikátne umelecké diela.
Rezanie plechu: Dôležitá predpríprava a techniky
Rezanie medeného plechu si vyžaduje presnosť a správne nástroje na dosiahnutie čistých a presných výsledkov, ktoré sú kľúčové pre následné tvárnenie.
Príprava medeného plechu na rezanie
Pred samotným rezaním je dôležitá dôkladná príprava:
- Výber hrúbky: Zvoľte správnu hrúbku materiálu podľa účelu (napríklad 0,010 palca pre dosky plošných spojov, 0,100 palca pre konzoly alebo panely).
- Kontrola a čistenie: Skontrolujte, či nie sú prítomné preliačiny alebo nečistoty, ktoré by mohli pokaziť prácu, a utrite plech rozpúšťadlom, ako je acetón, aby ste ho udržali čistý.
- Rozvrhnutie čiar: Čiary si rozvrhnite ceruzkou alebo šidlom, pričom na mäkkú meď príliš netlačte. Na udržanie rovnosti použite pravítko alebo prípravok.
- Žíhanie krehkého kovu: Ak je kov krehký, zohrejte ho, aby zmäkol (optimálna teplota okolo 700 °F), a potom ho postupne ochladzujte. Tento krok zabraňuje praskaniu materiálu pri ďalšom spracovaní.
- Bezpečnosť a stabilizácia: Vybavte sa rukavicami, ochrannými okuliarmi a prípadne aj maskou, ak sa v miestnosti nachádza prach. Plech položte na rovný stôl a pomocou svoriek ho udržte stabilne, aby sa zabránilo pošmyknutiu.
Manuálne metódy rezania
Pre rýchle práce alebo jednorazové úlohy postačia ručné nástroje:

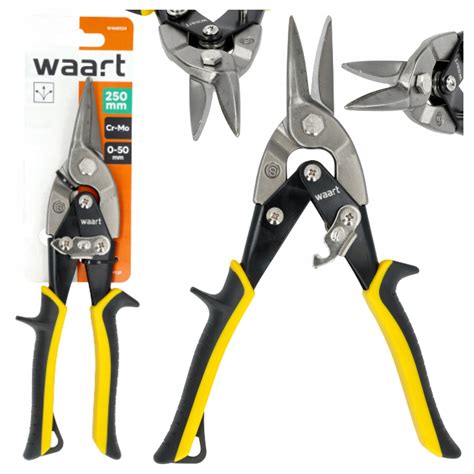

- Letecké nožnice: Ľahko režu meď až do hrúbky 0,050 palca, najmä pri krivkách.
- Pílka na šperky alebo klenotnícka rámová píla: Skvelá na detaily. Použite tenkú čepeľ a trochu maziva, ako je rezný olej.
- Ryhovanie: Funguje aj pri zlomoch - potiahnite nôž pozdĺž vodiacej lišty, ohnite plech späť a zlomte.
Mechanické techniky rezania
Pre efektívnejšie a presnejšie rezanie sa využívajú mechanické nástroje:
- Stolové nožnice: Režu priamo cez hrubšiu meď, napríklad do 0,187 palca, pomocou nožného pedálu.
- Dierovanie: Pomocou manuálneho alebo CNC revolverového valca zabezpečuje konzistentné tvary otvorov.
- Pásové píly: Režu kontúry. Odporúča sa kotúč s 20 zubami na palec a chladiaca kvapalina.

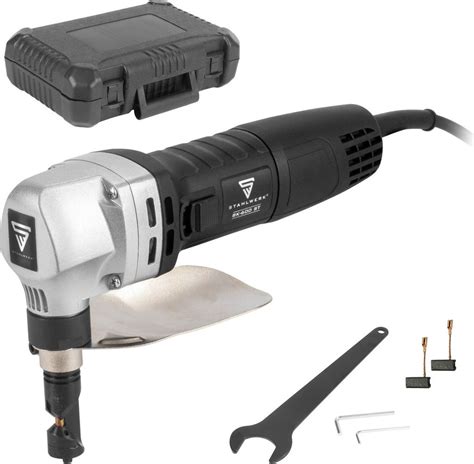

- Elektrické prestrihovače: Odrezávajú plech bez ohýbania.
Pokročilé technológie rezania
Moderné technológie ponúkajú ešte vyššiu presnosť a rýchlosť:
- Lasery: Tavia dráhu lúčom, najlepšie pre plechy pod 0,100 palca.
- Plazma: Využíva horúci plyn na ťažké rezy.
- Vodné lúče: Tryskajú vodu pod tlakom, čo umožňuje rezanie bez zahrievania materiálu.
Bezpečnosť a konečná úprava pri práci s plechom
Bezpečnostné aspekty a osvedčené postupy
Pri práci s plechom je nevyhnutné dbať na bezpečnosť:
- Noste ochranu očí, rúk a uší.
- Zaistite si obrobok, aby ste sa vyhli pošmyknutiu.
- Pri horúcich rezoch dobre odvetrajte výpary.
- Na strojoch používajte ochranné kryty.
- Po rezoch skontrolujte, či nie sú ostré časti.
Spracovanie a konečná úprava po rezaní
Po orezaní je dôležité plech spracovať a finálne upraviť:
- Vyhladenie: Zapilujte stredne hrubým, potom jemným pilníkom.
- Leštenie: Vyleštite pre lesk. Meď ošetrená syntetickým povrchom získava zrkadlový lesk. Bez ošetrenia vystavená vzduchu vytvára zelenú patinu. Bubnovanie leští dávky.
- Čistenie: Kyslé namáčače čistia na spájkovanie. Na čistenie medi možno použiť pastu z citrónovej šťavy a soli alebo octu a soli. Naneste, vydrhnite špongiou, opláchnite teplou vodou a osušte utierkou, ktorá nepúšťa vlákna.
- Patina: Umelci často pridávajú patinu pre lepší vzhľad a zvýraznenie štruktúry.
Široké aplikácie tvárneného medeného plechu
Medené plechy nachádzajú široké využitie v rôznych priemyselných odvetviach vďaka svojim unikátnym vlastnostiam a tvárniteľnosti:

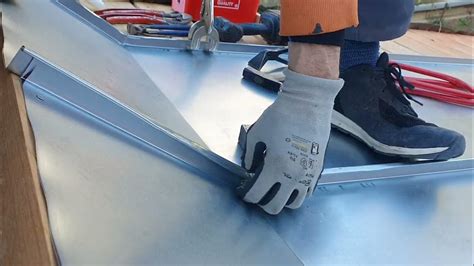

- Konštrukcia a architektúra: Používajú sa na zastrešenie, obklady a architektonické detaily, najmä tenké medené plechy na strešné krytiny a iné vonkajšie prvky.
- Elektrotechnika a elektronika: Vďaka vynikajúcej vodivosti sú kľúčové v elektrických aplikáciách, vrátane elektroinštalácie, transformátorov a dosiek plošných spojov.
- Automobilový priemysel: Zohrávajú dôležitú úlohu v radiátoroch, výmenníkoch tepla a elektrických komponentoch.
- Výmenníky tepla a systémy HVAC: Vďaka vysokej tepelnej vodivosti medi je ideálny pre výmenníky tepla.
- Remeselné a umelecké projekty: Sú obľúbené medzi remeselníkmi na vytváranie zložitých vzorov a sôch.
