V oblasti moderných výrobných technológií zohráva spracovanie plechu lisovaním kľúčovú úlohu pri výrobe rôznych komponentov, vrátane veka spojky. Táto metóda, známa pre svoju efektivitu a presnosť, umožňuje vytvárať vysoko kvalitné a odolné výrobky pre široké spektrum priemyselných odvetví. Okrem veka spojky sa pozrieme aj na iné plechové výrobky a metódy ich spájania.
Výroba spojok a plechových dielov pomocou lisovacích nástrojov
Pri výrobe plechových dielov, ako sú veka spojok alebo komponenty pre inštalačné systémy, sa často využívajú lisovacie nástroje na plechy. Tieto nástroje sú „technologické majstrovské diela“, ktoré spájajú materiálové inžinierstvo, presné obrábanie, dynamiku tekutín a procesnú expertízu.
Presnosť výrobku: Kódovaná v návrhu formy
Presnosť výrobku nie je náhodná; je zakódovaná už počas fázy návrhu formy. Každý mikrón tolerancie, každý stupeň ohybu a každá zložitá krivka sú naprogramované priamo do ocele. Vysokopresný nástroj je priemyselné umelecké dielo, ktoré zaručuje, že od prvého po miliónty kus je každý komponent dokonalou kópiou.
Postupové lisovanie: Rýchla a efektívna výroba
Postupový nástroj pre lisovanie plechov kondenzuje zložitý proces, ktorý by si normálne vyžadoval samostatné operácie (vysekávanie, ohýbanie, ťahanie) do miniatúrnej, zloženej, plne automatizovanej výrobnej linky. Kovová cievka sa podáva z jedného konca; pri každom rýchlom zdvihu lisu sa materiál posúva cez nasledujúce stanice a na druhom konci vystupuje hotový diel. Pri stovkách zdvihov za minútu sa hodiny práce zredukujú na sekundy.
Výhody postupovej raznice:
- Nezrovnateľná rýchlosť výroby - stovky dielov za minútu.
- Plne automatizovaná prevádzka s najnižšou možnou jednotkovou cenou.
Nevýhody postupovej raznice:
- Veľmi vysoká počiatočná investícia.
- Zložité, presne navrhnuté náradie.
- Dlhé cykly návrhu a výroby.
Proces návrhu a výroby nástrojov
Budovanie špičkového systému náradia začína dôkladným strategickým plánovaním, pokračuje taktickou realizáciou zameranou na presnosť a napokon prináša úplnú hodnotu na výrobnej linke. Toto je fáza, kde sa „duša“ náradia formuje, a určuje až 90 % nákladov, kvality a efektívnosti.
- Analýza návrhu z pohľadu vyrobiteľnosti (DFM): Predtým, než sa nakreslí prvá čiara, je potrebné kriticky posúdiť návrh - či prvok neskrýva riziko prasknutia, či sú tolerancie v rámci ekonomických hraníc lisovacích procesov a či materiál vydrží zložité ohyby.
- Definovanie plánu procesu a rozloženia pásu: Tento „bojový plán“ určuje výrobnú cestu súčiastky - či sa použijú jednooperačné formy pre postupný prístup alebo progresívna forma pre automatizované zefektívnenie.
- Výpočet raziacej sily a stredu tlaku: Týmto sa náradie priraďuje k správnemu lisovaciemu stroju. Je potrebné presne určiť celkovú tonáž pre všetky operácie a ponechať bezpečnostnú rezervu 20-30 %.
- Návrh hlavných pracovných komponentov: V tejto fáze sa začína remeselná tvorba razníkov, matric a pridržiavačov plechu.
- Návrh konštrukcie a vodiaceho systému: Je potrebné vybudovať robustnú „kostru“ a presný „navigačný systém“ pre pracovné komponenty - zostavy foriem, vodiace kolíky a puzdrá, vyhadzovacie dosky.
- Vytvorte úplne zostavený 3D digitálny model: Pomocou softvéru CAD sa zostaví kompletné digitálne dvojča zo stoviek alebo tisícov dielov.
- Vygenerujte 2D technické výkresy: Z overeného 3D modelu sa vytvoria podrobné výkresy dielov pre všetky neštandardné komponenty.
Materiály a obrábanie pre lisovacie nástroje
Výber materiálu pre nástroj je jemné vyvažovanie medzi cenou, trvácnosťou a výkonnosťou.
| Typ materiálu | Kľúčové výhody | Kľúčové nevýhody | Primárne aplikácie |
|---|---|---|---|
| Uhlíková nástrojová oceľ (napr. T10A) | Mimoriadne nízke náklady, jednoduché obrábanie | Nízka tvrdosť, slabá odolnosť proti opotrebeniu, veľká deformácia po kalení | Prototypy v malých sériách, nízkopresné strihacie nástroje, jednoduché tvárniace nástroje. |
| Zliatinová nástrojová oceľ (napr. D2, SKD11) | Najlepší pomer ceny a výkonu; vysoká tvrdosť, vynikajúca odolnosť proti opotrebeniu, minimálna deformácia po tepelnom spracovaní | O niečo menej húževnatá než rýchlorezná oceľ, stredná cena | Široko používaná. Strihacie, ohýbacie a za studena vytláčacie nástroje pre stredne až veľkosériovú výrobu. |
| Rýchlorezná oceľ (napr. M2, SKH-51) | Výnimočná červená tvrdosť (udržuje tvrdosť pri vysokých teplotách), vynikajúca húževnatosť | Relatívne drahá | Razníky pre vysokorýchlostné strihanie a pre vysokopevné alebo hrubšie materiály. |
| Oceľ vyrábaná práškovou metalurgiou (PM ocele) | Rovnomerná, bezchybná mikroštruktúra; dokonalá rovnováha húževnatosti a odolnosti proti opotrebeniu | Drahé | Presné nástroje vyžadujúce mimoriadne dlhú životnosť a odolnosť voči vyštiepaniu, napr. |
Okrem výberu materiálu sú pre kvalitu nástroja kľúčové aj moderné obrábacie techniky, ako napríklad High-Speed Machining (HSM), Sinker EDM a tepelné spracovanie. Tepelné spracovanie je „alchýmia“, ktorá odomyká potenciál materiálu. Je to veda presnej kontroly teploty a času na reštrukturalizáciu mikroštruktúry ocele. Špičková kombinácia vákuového tepelného spracovania, kryogénneho procesu a viacerých cyklov popúšťania môže eliminovať vnútorné napätie, vytvoriť jemné, rovnomerne rozptýlené karbidy a dosiahnuť ideálnu rovnováhy pevnosti a húževnatosti. Povrchové úpravy potom obliekajú formu do „nanosúpravy brnenia“.
Clinching: Spájanie plechov bez prídavného materiálu
Metódou clinching sa vytvárajú spoje bez pridania ďalšieho materiálu a za studena. Vysoko pevného, čistého a estetického spoja sa dosiahne pomocou stroja, ktorý vyvinie dostatočný a nastaviteľný tlak, s nastaviteľnou reguláciou hĺbky dorazu alebo vypnutia pri dosiahnutí určitého tlaku. Vlastný spoj je vytvorený razníkom a matricou vhodnými pre danú silu spájaných materiálov. Dôležitou súčasťou je odtrhovač, ktorý po dokončení spoja vytiahne razník aj matricu von z materiálu. To je zvlášť dôležité u materiálov s povrchovou úpravou. Tento spôsob spájania plechov sa stal jedným z najobľúbenejších v širokom spektre priemyselných odvetví, napríklad pri výrobe domácich spotrebičov, klimatizácií alebo dverí či brán.
How to Operate the Bollhoff RIVCLINCH® Tool

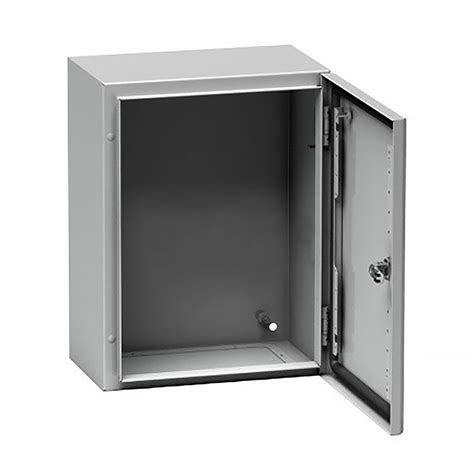

Plechové skrinky a ich využitie
Plechové skrinky nachádzajú svoje uplatnenie v každom prevádzke, opravárenských dielňach, predajniach, ale vďaka svojmu bytelnému prevedeniu a kvalitnému spracovaniu povrchovej úpravy neurobia hanbu ani vo vkusne zariadenej kancelárii.
V sortimente nájdete skrinky rôznych veľkostí s 3 druhmi krabičiek - 1/5 šírky, 1/2 šírky a celej šírky. Krabičky sú vyrobené z kvalitného číreho polykarbonátu, sú vymeniteľné, zameniteľné a členiteľné pomocou prepážok.
MARS Svratka a.s. - tradícia výroby plechových výrobkov
História výroby plechových výrobkov na Svratecku sa datuje až do 19. storočia. Značka MARS nadväzuje na dlhoročnú tradíciu kovovýroby v regióne a niektoré jej výrobky (napríklad petrolejové lampy) sú v sortimente firmy už viac ako 80 rokov. Pod značkou MARS Svratka a.s. vystupuje výrobca týchto plechových skriniek od roku 1994.
Lisované spoje v inštalačných systémoch
Spoje rozvodov potrubí na vodu alebo na kúrenie sa môžu realizovať rôznymi technológiami, avšak lisovanie sa stalo jednou z najefektívnejších metód. Táto technológia sa začala používať začiatkom 60. rokov minulého storočia pri kovových materiáloch.
Ako vzniká lisovaný spoj?

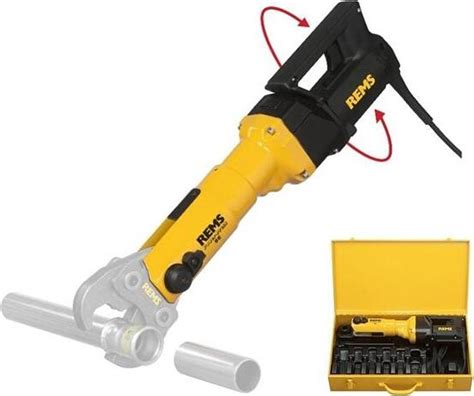

Lisovaný spoj vzniká plastickou deformáciou lisovacej tvarovky a spájanej rúrky pomocou lisovacieho zariadenia. Toto zariadenie je vybavené špeciálnymi lisovacími slučkami alebo lisovacími čeľusťami - podľa toho, aká rúrka a s akým priemerom sa spracováva. Lisovaný spoj musí mať správnu geometriu, ktorá sa zabezpečí použitím vhodného lisovacieho náradia a pomôcok. Vytvoriť správnu geometriu spoja lisovaním je dôležité z hľadiska jeho bezpečnosti, spoľahlivosti a funkčnosti.
Výhody lisovacích spojov:
- Rýchla a jednoduchá montáž: Tento pracovný postup nie je náročný na presnosť a znižuje pravdepodobnosť zlyhania ľudského faktora pri montáži.
- Bezpečnosť: Pri práci s lisovacími tvarovkami a systémovými rúrkami nie je potrebné lepidlo ani otvorený oheň.
- Okamžité zaťaženie: Vytvorený lisovaný spoj možno po ukončení lisovania plne mechanicky zaťažiť.
- Vysoká pevnosť: Spoľahlivosť lisovaného spoja sa určuje technickými skúškami, pričom hodnota trhacieho tlaku môže pri rúrke s priemerom 12 mm dosiahnuť hodnotu okolo 500 barov (ušľachtilá oceľ).
- Ekonomická efektívnosť: Technológia spájania rúrok je efektívna najmä vtedy, ak pri potrubnom systéme pripadá na inštalovaný meter rúrky veľké množstvo tvaroviek, vtedy sa v kalkulácii prejaví krátky prípravný a lisovací čas.
Typy materiálov pre lisované systémy:
- Uhlíková oceľ: Systémy z uhlíkovej ocele s vonkajším opláštením umožňujú estetickú inštaláciu pred stenou a sú chránené proti korózii polypropylénovým plášťom. Všetky systémové rúry s priemerom 12 až 108 mm sa môžu vyrábať s povrchovou úpravou - pozinkovaním.
- Ušľachtilá oceľ: Systémy z ušľachtilej ocele sa používajú najmä na vybudovanie rozvodov pitnej vody, pretože materiál zaručuje vysokú hygienickú úroveň. Sú vhodné aj na chemickú a teplotnú dezinfekciu, sú odolné proti korózii a neodovzdávajú do vody žiadne ťažké kovy.
- Meď: Spájanie medených rúr lisovaním je modernou náhradou klasického letovania. Tento systém sa vyrába v priemeroch 12 až 54 mm.
- Viacvrstvové rúry (kov-plast): Tieto systémy sú určené najmä na rozvody vody a kúrenia. Vnútorná vrstva rúrok je zo sieťovaného polyetylénu, ktorý nepodlieha korózii. Stredná vrstva z masívneho hliníka zabezpečuje pevnosť a tvarovú stálosť.
