Kanalizačné systémy sú neoddeliteľnou súčasťou moderných budov a infraštruktúry, zabezpečujúc odvod odpadových vôd a splaškov z budov a priemyselných objektov. Preto je dôležité vybrať správny materiál a rozmery rúr, aby systém spoľahlivo fungoval po mnoho rokov. Kanalizácia je neviditeľná, no kľúčová súčasť každej obce, budovy aj domácnosti. Jej úlohou je spoľahlivo odvádzať splašky a dažďovú vodu mimo obytného priestoru tak, aby nedochádzalo k zápachu, znečisteniu ani riziku havárií. Pod pojmom kanalizácia rozumieme sústavu potrubí, šácht, odtokových vpustí a technologických zariadení, ktoré zabezpečujú odvod odpadových vôd z domácností, priemyslu alebo ulíc.
Voda po použití v domácnosti, z WC, kuchyne, kúpeľne, sa odvádza cez kanalizačnú prípojku do verejnej siete alebo septiku. Väčšina kanalizačných systémov funguje na princípe samospádu, voda prirodzene tečie z vyšších miest do nižších. Preto je veľmi dôležitý sklon potrubia, priemery a umiestnenie šácht. Ak je sklon príliš nízky, voda sa hromadí a vznikajú nánosy. Na miestach, kde nie je možné dosiahnuť samospád, sa využívajú čerpacie stanice alebo tlakové systémy. Aj keď je kanalizácia navrhnutá na dlhoročnú prevádzku, môže sa upchať. Správna prevádzka kanalizácie závisí nielen od technického riešenia, ale aj od vašich návykov. O potrubie sa treba starať podobne ako o iné časti domu. Kanalizácia nie je len rúra pod zemou, je to aktívny systém, ktorý každý deň odvádza stovky litrov vody z domácností. Keď funguje, nikto si ju nevšíma. Keď zlyhá, nastáva problém.
Materiály kanalizačných rúr
Kanalizačné rúry sa vyrábajú z rôznych materiálov, z ktorých každý má svoje vlastné výhody a nevýhody. Medzi najpoužívanejšie materiály patria:
- Polypropylén (PP): Vysoko kvalitný polypropylén sa používa pri výrobe HT-PP tvaroviek a rúr. Tento materiál je vhodný pre aplikácie, kde sú požadované vysoké nároky na zvýšenú tepelnú, chemickú a mechanickú odolnosť. HTEM odpadové rúry sa vyrábajú koextrúziou z polypropylénu v súlade s normou STN EN 1451. Polypropylén je 100 % recyklovateľný a v prípade tepelného rozkladu neprodukuje žiadne splodiny.
- Polyvinylchlorid (PVC): PVC je ďalší bežne používaný materiál na výrobu kanalizačných rúr. Existujú dva typy PVC rúr:
- Nemäkčený polyvinylchlorid (PVC-U): Tento materiál je vysoko vyspelý a rokmi preverený. Vďaka technológii TRIO má výborné hydraulické vlastnosti a tolerantnosť k sadaniu terénu. Rúry z PVC-U majú dokonale hladkú vnútornú stenu, sú odolné proti abrázii a chemikáliám. Vonkajšia vrstva je húževnatá a odoláva materiálom bežne používaným pre obsyp potrubia. Pružné jadro odoláva zemným aj kolesovým tlakom.
- Kamenina: V minulosti sa často používala kamenina, no v súčasnosti ju nahrádzajú modernejšie materiály.
Odpadové potrubia v domoch
Odtokové rúry v domoch sú zvyčajne vyrobené z plastu. Odpadová voda z umývačky riadu alebo práčky môže byť veľmi horúca, preto sa musia používať vysokoteplotné rúry (HT rúry). Spravidla sa používajú PP rúry (polypropylénové) alebo PVC rúry. Tie rozoznáte podľa ich sivej farby. Ako podzemné potrubia, pod pivnicou v zemi, slúžia takzvané KG rúry (plastové podzemné potrubia). Tiež sa označujú ako PVC kanalizačné rúry a sú väčšinou oranžovo-hnedej farby.
Rozmery kanalizačných rúr
Rozmery kanalizačných rúr sa označujú ako DN (Diameter Nominal), čo udáva vnútorný priemer rúry v milimetroch. Medzi bežné rozmery HT-PP rúr patria DN32, DN40, DN50, DN75, DN100 a DN125. V rodinných domoch sa používajú dimenzie rúr DN 110, DN 125 a DN 160. Zvyčajné dĺžky potrubí začínajú pri 500 mm a siahajú až do 3 000, prípadne 5 000 mm.
Príklady rozmerov:
- PLAST BRNO HT rúra odpadová 50 x 1,8 - 250 mm: Táto rúra má priemer DN50, hrúbku steny 1,8 mm a dĺžku 250 mm. Je vyrobená z vysoko odolného polypropylénu (PP) a je určená pre rozvody vnútornej kanalizácie.
- OSMA KGEM kanalizačná rúrka s hrdlom SN4, DN 125/ 500 mm: Táto rúrka má menovitý rozmer (DN) 125 mm a dĺžku 500 mm. Je súčasťou KGEM systému, ktorý je určený pre zvodové potrubia pod budovami, kanalizačné prípojky a stokové siete s výškou krytia až 4 m.
- PLAST BRNO HT rúra odpadová 110 x 2,7 - 500 mm: Táto HTEM odpadová rúra DN110 má dĺžku 500 mm a hrúbku steny 2,7 mm. Je vyrobená z polypropylénu (PP), s maximálnou prevádzkovou teplotou +95°C (krátkodobo +100°C) a minimálnou teplotou pri použití -10°C. Jej životnosť je minimálne 50 rokov a je 100% recyklovateľná. Je určená na výstavbu a rekonštrukciu netlakovej kanalizácie vo vnútri budov.
Vlastnosti a výhody HT-PP rúr
HT-PP rúry a tvarovky od spoločnosti Plast Brno majú niekoľko výhod:
- Sú certifikované pre rozvody vnútornej netlakovej kanalizácie.
- Použitie kvalitného polypropylénu zaručuje vysokú tepelnú, chemickú a mechanickú odolnosť.
- Sú určené na odvádzanie všetkých druhov odpadových vôd vnútornej netlakovej kanalizácie vo vnútri domov (a to aj na ich vonkajších stenách) a v priemyselných stavbách.
- Možno ich použiť aj ako odvetrávacie potrubie odpadových systémov.
- Spájanie HT-PP tvaroviek a rúrok sa uskutočňuje zasunutím hladkej časti tvarovky alebo rúry do hrdla protikusu, v ktorom je osadený tesniaci O-krúžok.
- Vynikajúce hydraulické vlastnosti a pri dodržaní všetkých montážnych odporúčaní aj minimálny sklon k tvorbe usadenín.
- Veľmi dlhá životnosť, ktorá je minimálne 50 rokov v prípade optimálnych prevádzkových podmienok.
- 100 % recyklovateľné a v prípade tepelného rozkladu neprodukujú žiadne splodiny.
Technické parametre HTEM rúry odpadovej DN110 (PLAST BRNO HT rúra odpadová 110 x 2,7 - 500 mm):
| Parameter | Hodnota |
|---|---|
| Typ | HTEM rúra odpadová |
| Hrúbka steny | 2,7 mm |
| Dĺžka | 500 mm |
| Materiál | vysoko odolný polypropylén (PP) |
| Recyklovateľnosť | 100 % recyklovateľný materiál |
| Odolnosť voči UV žiareniu | Nie je odolný |
| Maximálna prevádzková teplota | do +95 °C, krátkodobo +100 °C |
| Minimálna teplota pri použití | -10 °C |
| Chemická odolnosť | voči bežne používaným chemikáliám (priemyselné odpadové vody, alkoholy, peroxidy, zásady, oleje a pod.) |
| Certifikácia | Pre použitie na rozvody vnútornej netlakovej kanalizácie vo vnútri domov a budov |
| Životnosť | minimálne 50 rokov pri optimálnych prevádzkových podmienkach |
| Vyrobené v | Česká republika v zmysle normy EN 1451-1 |
Použitie HT-PP rúr
HT-PP rúry sa používajú na:
- Rozvody vnútornej kanalizácie.
- Odvedenie splaškových a odpadových vôd v bežných domácnostiach.
- Odvedenie splaškových a odpadových vôd v priemysle a verejnom sektore (hotely, nemocnice, školy, práčovne a pod.).
- Odvedenie dažďových vôd vo vnútri budov a priemyselných objektoch.
- Rozvody odvetrania v interiéri.
- Možnosť inštalácie do podlahy alebo steny.
- Výstavbu a rekonštrukcie netlakovej kanalizácie vo vnútri budov.
Upozornenie: V prípade použitia tvaroviek a rúr z HT-PP pre odvod chemikálií v priemysle je nutné posúdenie projektanta, resp. zástupcu výrobcu s prihliadnutím na technológiu a konkrétne použitie (typ chemikálie, teplota, koncentrácia a pod.). Výrobca zakazuje používať rúry a tvarovky z HT-PP v odpadových systémoch prepravujúcich médiá, proti ktorým polypropylén nie je odolný. Vzhľadom k tomu, že prvky odpadového systému z HT-PP nie sú odolné voči UV žiareniu, výrobca neodporúča ich použitie vo vonkajších priestoroch a tiež ich inštalovanie, resp. zabudovanie do zeme mimo budov.
Montáž a inštalácia
Montáž kanalizačných rúr je relatívne jednoduchá, ale je potrebné dodržiavať určité zásady:
- Spájanie: HT-PP tvarovky a rúry sa spájajú zasunutím hladkej časti do hrdla s tesniacim O-krúžkom. Lepenie sa neodporúča. Pre ľahšiu montáž sa používa montážne mazivo, ktoré sa nanesie na tesniaci O-krúžok a zabezpečí jednoduchšie vsunutie do príslušného hrdla. Konce hrdiel musia byť nasmerované proti smeru tečenia. Pri zastrčení hladkého konca rúry do objímky sa O-krúžok roztiahne a vtlačí na svoje miesto.
- Tesnosť: Tesnosť spojov je zabezpečená tesniacimi O-krúžkami z EPDM, ktoré sa vyznačujú vysokou tepelnou a chemickou odolnosťou. Kvalitné tesniace O-krúžky z EPDM sú zárukou bezpečných a spoľahlivých spojov aj v prípade orientácie proti toku kvapaliny v hrdle.
- Skladovanie: Tvarovky a rúry do 500 mm sú zabalené v kartónových krabiciach, aby boli chránené pred poškodením. Rúry od dĺžky 750 mm sú balené do dreveného ochranného rámu. HT-PP tvarovky a rúry je nutné skladovať pri teplotách nad +5 °C a chrániť pred vonkajšími poveternostnými vplyvmi, mrazom a UV žiarením. Dôležitá je taktiež ochrana pred pádom z výšky alebo iným mechanickým poškodením.
- Kontrola: Pred inštaláciou je potrebné rúry aj tvarovky skontrolovať, či nie sú poškodené. Inštalujte iba nepoškodené prvky odpadového systému.
- Sklon: Pri všetkých potrubiach odpadovej vody treba dbať na dostatočný spád 1 až 2 cm/m (1 až 2 %). Aby sme zabránili upchaniu úsekov kanálov, mali by sme sa čo najviac vyhýbať kolenám s uhlom 90°.
- Čistenie: Treba naplánovať dostatočný počet čistiacich kusov - rúr, ktoré majú na vrchnej strane čistiaci otvor.
Systém KGEM a PVC rúry 160
Systém KGEM
KGEM systém je určený ako kanalizačný systém pre zvodové potrubia pod budovami, kanalizačné prípojky a stokové siete s výškou krytia až 4 m. Rúrky a tvarovky KG-Systém (PVC) ® sú vyrábané v súlade s platnými európskymi normami EN 1401-1 a STN EN 13 476 - 2. Systém umožňuje dodatočné vkladanie prvkov a možnosť napojenia na ďalšie systémy (napr. revízne šachty) a ľahký prístup.
PVC rúry s priemerom 160 mm
Rúry z PVC (polyvinylchlorid) s priemerom 160 mm sa bežne používajú na odvádzanie odpadových vôd a dažďovej vody. Tento článok poskytuje komplexný prehľad o rozmeroch, použití a inštalácii kanalizačných rúr PVC 160, aby čitatelia získali jasné a praktické informácie.
Vlastnosti a výhody PVC kanalizačných rúr:
- Odolnosť: PVC je odolný materiál, ktorý odoláva korózii, chemikáliám a mechanickému poškodeniu. To zaručuje dlhú životnosť potrubia a minimalizuje potrebu údržby alebo výmeny.
- Jednoduchá inštalácia: PVC rúry sú ľahké a ľahko sa s nimi manipuluje, čo uľahčuje ich inštaláciu. Spájajú sa pomocou hrdlových spojov s tesniacou gumou, čo zaisťuje vodotesné spojenie bez potreby zvárania alebo lepenia.
- Hydraulické vlastnosti: Hladký vnútorný povrch PVC rúr minimalizuje trenie a zaisťuje efektívny prietok odpadových vôd.
- Cenová dostupnosť: PVC je relatívne lacný materiál v porovnaní s inými materiálmi používanými na výrobu kanalizačných rúr, čo z neho robí ekonomickú voľbu pre mnohé projekty.
- Dlhá životnosť: Pri správnej inštalácii a používaní môžu PVC rúry vydržať 50 rokov aj viac.
- Odolnosť voči teplotám: PVC rúry sú odolné voči teplotám do 60 °C, čo je dostatočné pre bežné odpadové vody.
Rozmery a špecifikácie PVC rúry 160:
Kanalizačná rúra PVC 160 má nasledujúce štandardné rozmery a špecifikácie:
- Priemer: 160 mm (vonkajší priemer)
- Dĺžka: Štandardné dĺžky sú zvyčajne 1, 3 alebo 5 metrov, ale môžu sa líšiť v závislosti od výrobcu a požiadaviek projektu.
- Hrúbka steny: Hrúbka steny sa môže líšiť v závislosti od triedy rúry (napr. SN4, SN8). Bežná hrúbka steny pre rúru DN 160 je okolo 4 mm.
- Kruhová tuhosť: Označuje odolnosť rúry voči deformácii pod vonkajším zaťažením. Bežné hodnoty sú SN4 (4 kN/m²) a SN8 (8 kN/m²). Vyššia hodnota SN znamená väčšiu odolnosť.
- Materiál: Polyvinylchlorid (PVC-U)
- Farba: Zvyčajne oranžová alebo sivá.
Použitie PVC rúry 160:
PVC rúry s priemerom 160 mm sa používajú na rôzne účely v kanalizačných systémoch:
- Odvod splaškovej vody z domácností, komerčných budov a priemyselných zariadení.
- Odvod dažďovej vody zo striech, parkovísk a iných povrchov.
- Ako súčasť rozsiahlych stokových sietí na odvádzanie odpadových vôd do čistiarní odpadových vôd.
- Odvetrávanie kanalizačných systémov.
- Na transport priemyselného a komunálneho odpadu (pri teplotách do 60°C).
PVC rúry 160 sú vhodné pre gravitačné kanalizácie, kde odpadová voda tečie vďaka gravitácii.
How to install concrete pipes - Tracey Concrete
Inštalácia PVC rúry 160:
Správna inštalácia je kľúčová pre zabezpečenie spoľahlivej a dlhotrvajúcej funkcie kanalizačného systému. Tu sú základné kroky pri inštalácii PVC rúry 160:
- Príprava: Skontrolujte, či sú všetky potrebné materiály a nástroje k dispozícii (rúry, tvarovky, tesnenia, píla, mazivo, atď.). Uistite sa, že výkop je správne pripravený, s dostatočným priestorom pre uloženie potrubia a správnym sklonom pre gravitačný prietok. Výkop, do ktorého budete pokladať kanalizačné rúry, by mal byť vždy o 300 mm širší ako rúra, ktorá sa do nej má uložiť. To znamená, že pri použití 110 mm drenážneho potrubia by mal byť široký 410 mm alebo pri použití 160 mm drenážneho potrubia 460 mm.
- Rezanie rúr: Rúry sa môžu rezať ručne alebo mechanickou pílou. Uistite sa, že rez je rovný a hladký, aby sa zabezpečilo správne spojenie. Úplne postačí pílka na železo.
- Skosenie a vyhladenie: Takýto rez je drsný alebo ostrý, čo môže spôsobiť problémy pri spájaní a zatlačení odrezaného konca do objímky, kedy by mohlo dôjsť k poškodeniu tesnenia a vzniku netesnosti. Aby sa tomuto zabránilo, odporúča sa správne skosiť rúru pomocou nástroja na skosenie alebo zapilovať a vyhladiť koniec potrubia. Prefabrikované konce rúr sú skosené (zošikmené), aby sa dali ľahšie vsunúť do objímok. Odpílené rúry môžeme zošikmiť sami pomocou jemného pilníka. Aby v rúre nezostalo nič visieť a nevznikli žiadne vírenia, skosíme pre istotu zľahka aj vnútorné hrany reznej plochy.
- Čistenie: Očistite koniec rúry a hrdlo tvarovky, aby ste odstránili nečistoty a zabezpečili tesné spojenie.
- Kontrola tesnenia: Skontrolujte, či je tesniaci krúžok správne nasadený v hrdle tvarovky a či nie je prekrútený alebo poškodený.
- Mazanie: Naneste tenkú vrstvu maziva na tesniaci krúžok a hladký koniec rúry. Používajte len mazivá odporúčané pre PVC potrubia, aby ste predišli poškodeniu tesnenia. Použitie agresívnych olejov a mazadiel je zakázané.
- Spájanie: Zasuňte hladký koniec rúry do hrdla tvarovky, kým nedosiahne doraz. Uistite sa, že rúra a tvarovka sú správne vyrovnané. Potom potiahnite späť o 10 mm, aby sa umožnil pohyb a expanzia.

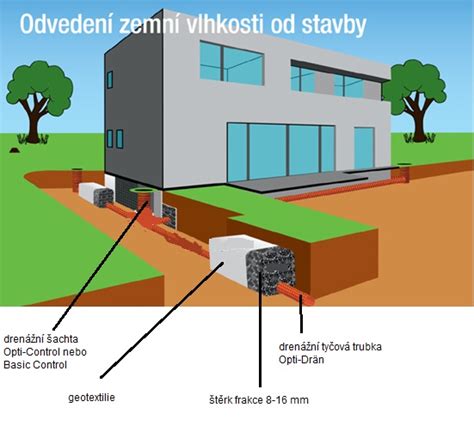

- Uloženie a zasypanie: Uložte potrubie do výkopu a zasypte ho vhodným materiálom (napr. pieskom alebo jemnou zeminou). Uistite sa, že potrubie je správne podopreté a chránené pred poškodením. Na dodržanie spádu potrubia je možné použiť vykopanú zeminu z výkopu.
Dôležité upozornenia: Pri manipulácii s PVC rúrami dodržiavajte bezpečnostné opatrenia. Používajte vhodné osobné ochranné prostriedky (napr. rukavice).
Kanalizačné korugované rúry
Kanalizačné korugované rúry sú dôležitou súčasťou moderných kanalizačných systémov. V tomto článku sa zameriame na PVC korugované rúry SN8 DN 800, ich vlastnosti, použitie a výhody.
Základná charakteristika
Kanalizačné korugované rúry slúžia na vybudovanie kanalizačných a odpadových sietí. Veľmi ľahko sa inštalujú a spájajú sa pomocou gumičiek v hrdle. Sú odolné voči maximálnej teplote +60 °C.
Materiál a konštrukcia
Korugované rúry sú často vyrobené z PP (polypropylén) s dvojitou stenou, vnútri hladké s profilovanou vonkajšou stenou (duté vlny).
Dimenzovanie splaškových odpadových potrubí
Návrh a technické riešenia odpadového potrubia splaškovej vody sú odporúčané na základe požiadaviek EN 12056-2 a experimentálnych meraní hydraulických pomerov v potrubí. Jednotlivé úpravy pri zalomení potrubia sú obsahom národných noriem, napr. STN 73 6760, ČSN 75 6760 a DIN 1986-100, ktoré musia byť v súlade s EN 12056-2.
Vetracie potrubia
Nedostatočný prívod vzduchu pri gravitačnom prúdení môže spôsobiť vznik podtlaku v potrubí, kedy môže dôjsť k vysatiu vody zo zápachových uzáverov a tým k šíreniu zápachu z kanalizácie v budove. Pri vyrovnaní tlaku v odpadovom potrubí sa vyžaduje veľký prietok vzduchu - až 35násobne väčší, ako je prietok vody. Odpadové potrubie by sa malo navrhovať priame, s vyvedením hlavného vetracieho potrubia voľne nad strechu.
- Menovitá svetlosť odpadového potrubia s hlavným vetracím potrubím (ak súčet dĺžky odpadového a vetracieho potrubia je menej ako 70 m) sa dimenzuje podľa tabuľky 2.
- Pri odpadových potrubiach s výškou od 70 do 100 m sa musí použiť odpadové potrubie s doplnkovým vetracím potrubím.
- Pri odpadových potrubiach s výškou nad 100 m sa odporúča výpočtom preukázať, že nemôže dôjsť k vysatiu zápachových uzáverov zariaďovacích predmetov alebo zo zápachových uzávierok. Maximálny podtlak v týchto potrubiach by nemal prekročiť hodnotu 464 Pa.
- V prípade, že nie je možné vyviesť odpadové potrubie nad strechu, opatrí sa privzdušňovacím ventilom. Odpadové potrubia bez vetracích potrubí alebo privzdušňovacích ventilov sa nesmú inštalovať. V budove môže byť inštalované len jedno odpadové potrubie s privzdušňovacím ventilom.
Hydraulické pomery a kolísanie tlaku
Experimentálnymi meraniami hydraulických pomerov pri gravitačnom prúdení vody v odpadovom potrubí sa dokázalo, že prietok vody nemá tvar špirály ani piestu, ale má prstencový priebeh. Voda prúdi na vnútornom povrchu potrubia a vzduch prúdi v strede prierezu. Z pripájacieho potrubia priteká voda na protiľahlú stenu odpadového potrubia a klesá v ňom nadol. Veľký vplyv na kolísanie tlaku majú menovité svetlosti potrubia a uhly pripojenia pripájacieho potrubia.
- Nepriaznivé hydraulické pomery predstavuje napr. pripojenie redukovanou odbočkou 45°, kedy môže dôjsť v dôsledku podtlaku k vysatiu zápachovej uzávierky. V Nemecku sa preto redukované odbočky na odpadovom potrubí pod uhlom 45° nesmú navrhovať.
- Naopak priaznivé prúdenie nastáva pri odbočke 88,5°, kedy nedochádza k vysatiu zápachovej uzávierky.
- Experimentálne merania potvrdili, že kolmé odbočky 90°, t.j. odbočky s tzv. veľkým uhlom odbočenia, sú z hydraulického hľadiska nevyhovujúce a vhodnejšie sú odbočky 87,5° alebo 88,5° s tzv. malým uhlom odbočenia, pri ktorých sa uvažuje aj s väčšími maximálnymi prietokmi.
Zalomenie potrubia
Pri zalomení odpadového potrubia dochádza k väčším rozdielom tlaku po dĺžke potrubia ako na priamom potrubí. Podľa STN 73 6760 navyše platí, že pri zalomení odpadového potrubia s uhlom väčším než 45° (najviac 88,5°) od zvislice (nehľadiac na dĺžku odpadového potrubia) je nutné zväčšiť priemer potrubia na menovitú svetlosť, ktorá je najbližšia vyššia k menovitej svetlosti podľa tabuľky 2 a tabuľky 3. Zväčšenie menovitej svetlosti sa realizuje tesne nad zalomením, pri väčšom počte zalomení sa svetlosť zväčšuje len pri najvyššom zalomení. Norma predpisuje minimálny sklon ležatej časti potrubia pri zalomení najmenej 2 %.
- Pri odskoku s uhlom najviac 45° od zvislice nevznikajú výrazné zmeny tlaku v potrubí, nie je nutné ani zväčšovať dimenziu potrubia.
- Pri krátkych odpadových potrubiach nevznikajú kritické podtlaky, preto je dovolené napr. v prípade nízkeho podhľadu riešiť zmenu smeru odpadového potrubia do ležatej časti - zvodového potrubia kolenom 88,5°, prípadne vhodnejšou alternatívou 2 × 45° kolenom.
- Pre odpadové potrubia od 10 do 22 m dĺžky sa pri zalomení menšom ako 2,0 m povoľuje riešiť prechod odpadového potrubia do ležatej časti dvoma 45° kolenami s obtokom pre prívod vzduchu. Obtokové potrubie sa s odpadovým potrubím spojí najmenej 2,0 m nad zalomením a najmenej 1,0 m pod zalomením. Menovitá svetlosť obtokového potrubia je rovnaká ako menovitá svetlosť ležatého úseku zalomenia odpadového potrubia. Zariaďovacie predmety inštalované v podlaží nad obtokom sa môžu pripojiť len do obtokového potrubia.
- Pri zalomení ≥ 2,0 m sa odporúča prechod do ležatej časti navrhovať podľa EN 12056.
- Pre odpadové potrubia nad 22 m sa zalomenie menšie než 2,0 m navrhuje rovnako ako pre potrubia od 10 do 22 m.
- V prípade, že je dĺžka odpadového potrubia nad zalomením väčšia ako 30 m, okrem požiadaviek musí byť aj sklon obtokového potrubia najmenej 2 %.
