Pec na chlieb je tradičný prvok, ktorý sa vracia do našich záhrad a domácností. Vďaka nej si môžeme vychutnať autentickú chuť chleba, pizze, mäsa a ďalších pokrmov. Aby pec fungovala efektívne a bezpečne, je kľúčové zabezpečiť dostatočný prívod vzduchu pre horenie. Nedostatok vzduchu môže viesť k zlému spaľovaniu, strate energie a dokonca k úniku spalín do miestnosti. Naopak, príliš veľa vzduchu má nepriaznivý dopad na účinnosť pece.
Prečo je dôležitý dostatočný prívod vzduchu?

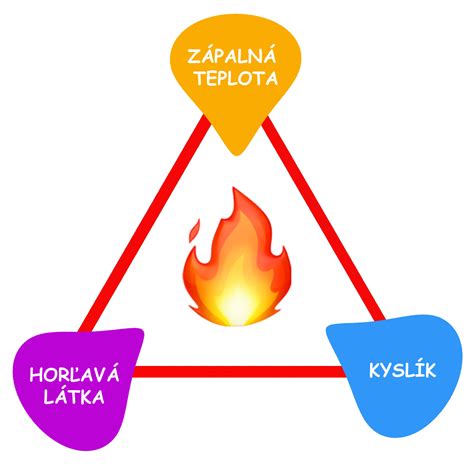

Horenie je exotermická chemická reakcia, počas ktorej horľavý plyn reaguje so vzdušným kyslíkom. Tento proces vyžaduje súčasnú prítomnosť troch faktorov: horľavý materiál (drevo), prostredie vhodné pre horenie (kyslík vo vzduchu) a teplotu dostatočne vysokú pre to, aby mohlo dôjsť ku vznieteniu horľavého materiálu. Pre horenie je potrebné do ohniska dodávať dostatok kyslíka, ktorý tam prichádza so vzduchom. Kyslík zo vzduchu sa zúčastní horenia, premení sa na spaliny (dym) a vyletí komínom. Množstvom dodávaného vzduchu regulujeme intenzitu a rýchlosť spaľovania paliva.
Ak by bol vzduchu nedostatok, môže v ohnisku dôjsť k zlému spaľovaniu, čo znamená, že spaliny nedohoria úplne, dechtujú, špinia sklo a časom akoby prestávajú horieť - neodovzdajú teda všetku energiu a dochádza k plytvaniu palivom. Ak by bolo vzduchu ešte menej, môže dôjsť k tomu, že v ohnisku sa nahromadí veľké množstvo nedohorených spalín a tie môžu takzvane „bouchnout“, prípadne môže dôjsť k úniku spalín do miestnosti.
Udáva sa, že pre spálenie 1 kg dreva kachle či krbová vložka spotrebujú asi 8 až 15 m3 vzduchu. Takže ak napríklad za hodinu spálime 5 kg dreva, tak kachle spotrebujú 40 až 75 m3 vzduchu, čo je už veľký objem.
V súčasnosti sa pri projektovaní a výstavbe rodinných domov kladie veľký dôraz na zabezpečenie veľmi dobrých tepelnoizolačných vlastností a tesnosti obvodových stien (vrátane okien a vonkajších dverí). Táto tesnosť priestorov však so sebou prináša aj určité problémy a obmedzenia pri inštalácii a výstavbe pecí na drevo a iné palivá. Pece totiž potrebujú pre dobré horenie paliva dostatočný prísun vzduchu (kyslíka), pričom jeho potrebné množstvo záleží hlavne od množstva spaľovaného paliva v ohnisku. Pokiaľ je priestor tesný a nevetraný, môže potom dôjsť k rýchlemu vyčerpaniu kyslíka a vzniku podtlaku v miestnosti. To môže spôsobiť zhoršenie kvality vzduchu pre dýchanie ľudí, zlé horenie v peci, prípadne až únik dymu, prípadne jedovatého CO do miestnosti.
Spôsoby prívodu vzduchu do pece
Do krbovej alebo pecovej vložky sa vzduch môže privádzať dvoma spôsobmi. Doteraz sa používala metóda, pri ktorej sa využíval vzduch z obytného priestoru nasávaný cez dvierka spaľovacieho zariadenia. So zdokonaľovaním technológií a materiálov využívaných pri izolácii budov, ktoré stále viac a viac utesňujú okná a steny obydlí, začalo byť nevyhnutné využívanie externého prívodu vzduchu. Treba poznamenať, že už v druhej polovici 19. storočia existovala pec s prívodom čerstvého vzduchu z exteriéru.
Interný prívod vzduchu (z miestnosti)
Tento spôsob je vhodný pre staršie, menej tesné domy. Pri založení ohňa je potrebné úplne otvoriť komínovú klapku - povytiahnutím šúbra a taktiež otvoriť spodnú časť dvierok pre prívod vzduchu. Vrchnú časť dvierok ponecháme uzavretú. Ak pahrebu ponecháme v peci, klapka a spodná časť dvierok zostáva otvorená ako pri vykurovaní pece. V prípade, že sa rozhodneme pahrebu vybrať, zabezpečíme akumuláciu a predĺženie intervalu pre pečenie tak, že zavrieme obe dvierka i komínovú klapku.
Externý prívod vzduchu (z exteriéru)
Externý prívod vzduchu je privedenie vzduchu do ohniska z exteriéru. V dnešnej dobe moderných nízkoenergetických stavieb a vysokých nárokov na zdravie a komfort v dome je štandardom, že dom je utesnený kvalitnými stavebnými prvkami, oknami a dverami tak, že je problém dostávať do domu dostatok vzduchu a kyslíku pre život v dome a zároveň aj pre horenie ohňa v krbe. Krbové kachle, vložky a dizajnové krby vďaka externému prívodu vzduchu majú vždy dostatok spaľovacieho vzduchu pre horenie. Vzniká tak ideálne prostredie v ohnisku pre horenie a tak dosahujete tiež presné pomery vzduchu pre správne a ekologické horenie.
V tomto prípade sa vzduch potrebný na spaľovanie privádza do priestoru ohniska z externého zdroja prostredníctvom vzduchovodu. Ten sa môže používať na prívod primárneho aj sekundárneho spaľovacieho vzduchu. Vonkajší vzduch môže byť privádzaný buď priamym spôsobom do priestoru ohniska, alebo cez konvekčný priestor, kde sa zmieša so vzduchom z vnútornej miestnosti, ktorý nasáva spaľovacie zariadenie. Tento druhý spôsob dokáže nielen zabezpečiť vzduch potrebný na spaľovanie, ale zároveň môže dodávať kyslík aj nám a zariadeniam, ktoré v domácnosti spotrebúvajú vzduch, ak nemajú vlastný externý prívod vzduchu. Čerstvý vzduch prichádzajúci z exteriéru sa v konvekčnom priestore ohrieva a sterilizuje, a vzápätí sa dostáva do vzduchu v miestnosti, vďaka čomu ho osvieži a dezinfikuje.
Možnosti realizácie externého prívodu vzduchu:

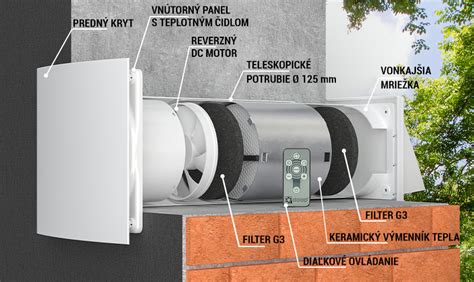

- Cez vonkajšiu stenu: Ide o najjednoduchší spôsob napojenia, kedy je krbová vložka či kachle umiestnené pri vonkajšej stene. Vykoná sa prievlak cez vonkajšiu stenu a dierou sa pretiahne flexibilná hliníková hadica rovnakého priemeru, aký má príruba na krbovej vložke či kachliach. Na fasáde sa potom prívod zakončí mriežkou. Na prírube krbovej vložky či kachlí sa potom flexibilná hadica proti vysunutiu zaistí sťahovacou páskou.

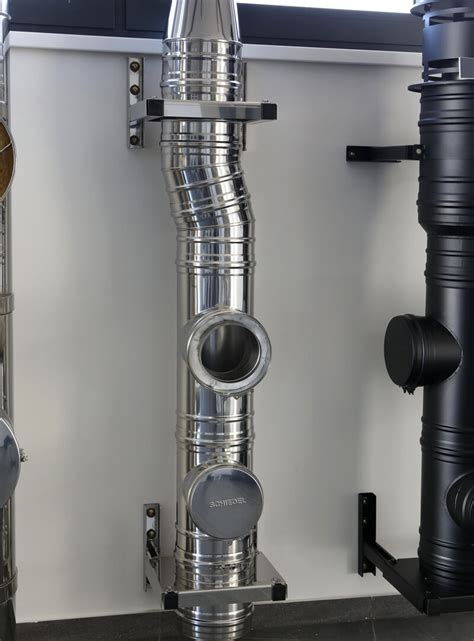

- Cez ventilačné šachty v komíne: Jedná sa o veľmi praktický spôsob, ako bez dodatočného zložitého búrania externý vzduch ku krbu priviesť. S týmto typom komína je však potrebné počítať už pri plánovaní domu. Tieto systémy ponúka každý väčší výrobca komínových systémov s kompletným sortimentom (CIKO, Heluz, Schidel a ďalší). Vzduch je nasávaný buď samostatným prieduchom v telese komína alebo otvormi v komínovej tvarovke okolo komínovej izolácie. Fungujú veľmi dobre a netreba sa ich obávať.

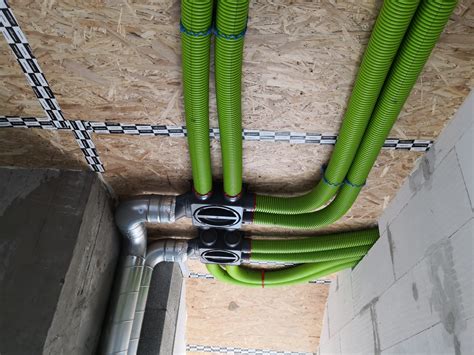

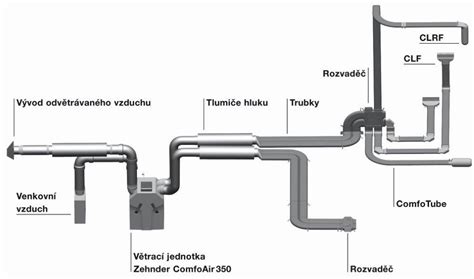

- Pomocou obdĺžnikových rozvodov pod podlahou: V prípade, že to skladba podlahy dovoľuje, je možné externý prívod vzduchu zhotoviť pomocou tzv. obdĺžnikových rozvodov. Jednotlivé komponenty obdĺžnikových rozvodov sa medzi sebou prepájajú pomocou spojok. K prechodu medzi obdĺžnikovými rozvodmi a guľatou flexibilnou hadicou sa používa redukcia. Toto je v súčasnosti veľmi obľúbenou možnosťou realizovanou hlavne v nízkoenergetických a pasívnych domoch.
- Cez podlahu do exteriéru: V tomto prípade je možné vyriešiť tepelné mosty a nie je nijako narušená finálna skladba podlahy. Dá sa to samozrejme využiť len v prípade novostavby domu alebo pri jeho celkom zásadnej rekonštrukcii. Problém tu môže nastať s vyústením prívodného potrubia pod úrovňou terénu. To možno riešiť napríklad malou šachtou s trativodom na prípadný kondenzát.
Dimenzovanie a inštalácia prívodu vzduchu
Výpočet potrebného objemu vzduchu
Objem vzduchu, ktorý je potrebný na spálenie daného množstva paliva, možno určiť na základe spotreby kyslíka (100 objemových jednotiek vzduchu obsahuje 21 objemových jednotiek kyslíka). Výpočet je veľmi jednoduchý: krbová vložka s teplovodným výmenníkom s výkonom 24 kW by spotrebovala pri spálení 10 kg dreva za hodinu 42 m3 vzduchu. Plyny uvoľňujúce sa z dreva sa však nikdy nepremiešajú dokonale so vzdušným kyslíkom, preto musíme privádzať viac kyslíka, ako je teoreticky potrebné na dokonalé horenie. Skúsenosti ukázali, že skutočná potreba vzduchu pri krbových vložkách s teplovodným výmenníkom je približne 1,8-násobok vypočítanej hodnoty.
Norma STN EN15544, ktorá upravuje dimenzovanie pecí, udáva priemerný faktor prebytku vzduchu 2,95 a rýchlosť spaľovania 7,8 kg/h pre 10 kg dreva. Pri ohrievaní nadbytočného vzduchu plytváme energiou. Z toho je zrejmé, že nevýhodou je nielen príliš málo, ale aj príliš veľa vzduchu, čo má nepriaznivý dopad na účinnosť.
Priemer prívodného potrubia
Prívod vzduchu sa spravidla robí kruhovou rúrkou. Jej najmenší priemer udáva nasledujúca tabuľka, kde dĺžka prívodu vzduchu zahŕňa aj ohyby (každý ohyb o 90° sa počíta ako 2,5 metra rovného vedenia). V tabuľke uprostred vyjde priemer prívodnej rúry externého vzduchu. To je minimálna hodnota, nesmie to byť menej, ale pokojne to môžete urobiť väčšie.
Tabuľka: Minimálny priemer prívodnej rúry externého vzduchu (v mm)
| Dĺžka prívodu (m) | Výkon topenišťa 5 kW | Výkon topenišťa 10 kW | Výkon topenišťa 15 kW | Výkon topenišťa 20 kW |
|---|---|---|---|---|
| 0-5 | 100 | 125 | 150 | 150 |
| 5-10 | 125 | 125 | 150 | 180 |
| 10-15 | 125 | 150 | 180 | 200 |
| 15-20 | 150 | 150 | 200 | 250 |
Ak pre prívod vonkajšieho spaľovacieho vzduchu použijete hranatú rúru, je potrebné si uvedomiť, že prúdenie v takejto rúre neprebieha v celej rúre, ale že v rohoch vzduch skoro stojí a vzduch prúdi iba pomyselnou elipsou, ktorá je vpísaná do obdĺžnika. Preto je potrebné použiť prepočty, ktoré ekvivalentne premenia hranatý prierez na kruhový.
Izolácia prívodu vzduchu
Je potrebné si uvedomiť, že v zime bude prívodom vzduchu prúdiť veľmi chladný vzduch. Preto je vhodné dbať na starostlivú tepelnú izoláciu tohto vedenia. To najmä v prípade, keď je prívod vedený pod podlahou vo vrstve podlahovej izolácie. Rovnako je potrebné povedať, že v dobe, kedy sa netopí, by mohol prívodom prúdiť studený vzduch do kachlí, ochladzovať ich zvnútra a kachle by sa potom správali ako chladnička. Externý prívod vzduchu býva podľa potreby zaizolovaný, aby nedochádzalo k nežiadúcemu podchladzovaniu priľahlých miest a kondenzácii vlhkosti.
Ochrana prívodu vzduchu

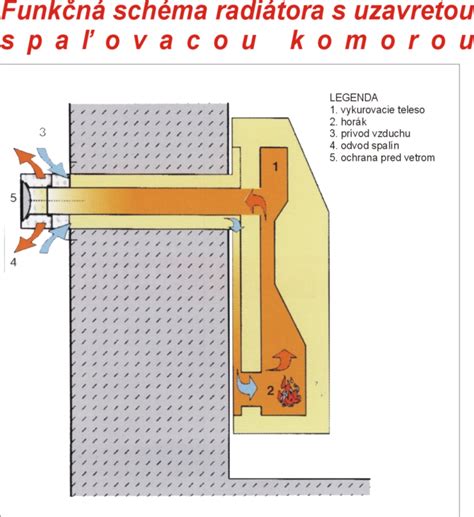

Ak prívod vonkajšieho vzduchu začína na fasáde, v pivnici, na povale a pod., je potrebné ho zabezpečiť proti dažďu, hmyzu a hlodavcom. To sa urobí jednoducho zakrytím vhodnou plastovou mriežkou. Lenže ak by sme mriežku osadili priamo na rúru, tak vlastne lamelami mriežky zacpeme veľkú časť prierezu potrubia a tým znehodnotíme všetku prácu. Preto je v týchto prípadoch potrebné na začiatku vedenia ho rozšíriť do kónusu a až potom zakryť mriežkou. Príkladom je vedenie v podlahe zakončené na fasáde, kde rúra skončila asi 15 cm za rovinou fasády (pod fasádou), z malty sa vytvoril rozširujúci sa kužeľ, ktorý sa až potom zakryl mriežkou, spravidla o rozmeroch 25x25cm.
Údržba a kontrola prívodu vzduchu
Nezabúdajte udržiavať v dobrom stave nielen kachle a komín, ale pravidelne kontrolujte aj priechodnosť vedenia EPV. Že je nejaký problém na prívode externého vzduchu spoznáte jednoducho tak, že kachle s pootvorenými dvierkami horia a akonáhle ich zavriete, začnú sa dusiť alebo úplne zhasnú. Príkladov neudržiavaných nasávacích mriežok majú kachliari vo svojej fotodokumentácii nespočet. Riešte s kachliarom včas ako prevedenie, tak aj vyústenie a priemer prívodu vzduchu. Predídete mnohým neskorším problémom a komplikáciám.
