Zváranie rúr je základnou zručnosťou v mnohých odvetviach, od stavebníctva po priemysel, a je kľúčové pre funkčnosť a životnosť potrubných systémov. Správne zváranie zabezpečuje pevné a bezpečné spoje. Tento článok sa zameriava na rôzne techniky a postupy zvárania rúr, s dôrazom na bezpečnosť a kvalitu zvaru, ako aj na špecifiká zvárania rôznych materiálov, ako sú pozinkovaná oceľ a nehrdzavejúca oceľ.
Príprava pred zváraním
Pred samotným zváraním je nevyhnutné rúry dôkladne pripraviť. To zahŕňa:
- Očistenie povrchu: Rúry musia byť zbavené hrdze, mastnoty a nečistôt. Starostlivá príprava ušetrí čas aj materiál.
- Presné meranie a rezanie: Pri spájaní jaklu s rúrkou je dôležitá presnosť merania a rezu. Správne urobený spoj vyzerá čisto a drží pevne.
- Uzemnenie: Na uzemnenie zváraných jaklov slúži zvárací (kostriaci) kábel so svorkami, ktoré musia byť pevne upevnené na materiáli čo najbližšie k miestu zvárania alebo na kovovom zváracom stole.
Techniky zvárania rúr
Existuje niekoľko techník zvárania rúr, pričom každá má svoje výhody a nevýhody. Medzi najbežnejšie patria:
- Zváranie plameňom: Základný kurz zvárania plameňom sa vykonáva podľa smernice Výskumného ústavu zváračského Bratislava, v zmysle STN 05 0705. Praktická príprava pozostáva z výcviku zvárania tupých a kútových zvarov na plechoch a rúrach v rôznych polohách.
- Zváranie obalenou elektródou (MMA / SMAW): Je všestranná a široko používaná metóda zvárania rúrok, vhodná najmä pre vonkajšie projekty a hrubostenné rúrky. Na bežné zváranie jaklov sa používa univerzálna elektróda s priemerom 2,5 mm, vhodná pre tenké aj hrubé materiály.
- Zváranie TIG (GTAW): Ponúka presnosť a kontrolu, vďaka čomu je ideálne pre tenkostenné rúry a tie, ktoré vyžadujú vysoko kvalitné zvary. Udržiavajte konzistentnú dĺžku oblúka a používajte mierny kývavý pohyb, aby ste zabezpečili správne spojenie.
- Zváranie MIG (GMAW): Je známe svojou rýchlosťou a účinnosťou. Je obzvlášť užitočné na zváranie rúrok s väčším priemerom a rúrok s hrubšími stenami. Pri MIG zváraní rúr udržiavajte konzistentný uhol pištole približne 10-15 stupňov od kolmice.
- Laserové zváranie: Je pokročilá technológia, ktorá nahrádza tradičné elektrické zváranie, zváranie MIG a CO2. Proces spočíva v roztavení spojovacej oblasti veľmi vysokoenergetickým a hustým lúčom.
- Orbitálne zváranie: Vykonáva sa jednoduchým tavením bez pridania prídavného materiálu, s ochrannou atmosférou poskytovanou uzavretými hlavami, čo umožňuje zváranie v inertnej komore.
Porovnanie techník zvárania
| Technika | Výhody | Nevýhody | Použitie |
|---|---|---|---|
| Zváranie plameňom | Jednoduché, nízke náklady | Nižšia presnosť, pomalšie | Základné zváračské práce |
| Zváranie obalenou elektródou (MMA) | Univerzálne, vhodné pre rôzne materiály | Vyžaduje skúsenosti, tvorba strusky | Domáce a údržbárske práce |
| Laserové zváranie | Vysoká presnosť, rýchlosť | Vyššie náklady, špecializované vybavenie | Priemyselné aplikácie, automatizácia |
| Orbitálne zváranie | Vysoká kvalita zvaru, opakovateľnosť | Špecializované vybavenie, obmedzená veľkosť rúr | Potrubné systémy s vysokými nárokmi |
| Zváranie TIG (GTAW) | Presnosť, čistota zvaru, kontrola | Pomalšie, vyžaduje zručnosť | Tenkostenné rúry, vysokokvalitné zvary |
| Zváranie MIG (GMAW) | Rýchlosť, efektivita | Menej presné ako TIG | Rúry s väčším priemerom, hrubšie steny |

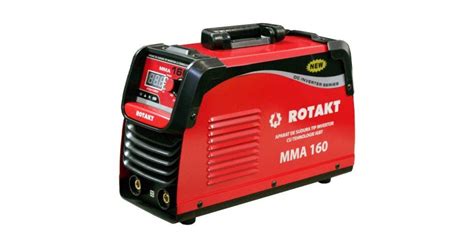

Postup zvárania obalenou elektródou (MMA)
Pri ručnom zváraní obalenou elektródou je dôležité dodržiavať nasledujúci postup:
- Upevnite uzemňovacie svorky na zváraný materiál.
- Do držiaka elektród upnite elektródu a zapnite zváračku.
- Nastavte vhodný zvárací prúd.
- Zapáľte oblúk ľahkým kontaktom o zvárané miesto a následne ho oddiaľte na vhodnú vzdialenosť (0,5 - 1 x priemer elektródy).
- Ťahajte elektródu a pohybujte ňou do strán, aby došlo k roztaveniu kovu a vzniku zvarového kúpeľa.
- Zvarový materiál si najskôr tzv. nabodujte, čo znamená, že urobíte niekoľko menších zvarov, ktoré zaistia správnu polohu zváraných dielov a zamedzia neskoršej deformácii celého výrobku.
- Po zvarení nechajte zvar dôkladne vychladnúť.
Základy zvárania - časť 2. Metóda obalenou elektródou MMA
Zváranie pozinkovaných oceľových rúr
Zváranie pozinkovaných oceľových rúr si vyžaduje špeciálne techniky a preventívne opatrenia kvôli zinkovému povlaku. Zinkový povlak pri zahrievaní uvoľňuje škodlivé výpary.
Bezpečnosť na prvom mieste
Pri zváraní pozinkovaných oceľových rúr by mala byť bezpečnosť vašou najvyššou prioritou. Je nevyhnutné používať vhodné ochranné pomôcky:
- Ochrana dýchacích ciest: Používajte respirátor schválený NIOSH s vhodnými filtrami, aby ste zabránili vdýchnutiu výparov oxidu zinočnatého. Tieto výpary môžu spôsobiť horúčku z kovových výparov, čo je dočasný, ale nepríjemný stav.
- Ventilácia: Pri zváraní je dostatočné vetranie kľúčové kvôli produkovaným toxickým výparom. Ak je to možné, pracujte vonku alebo v dobre vetranom priestore. Pri práci v interiéri použite kombináciu všeobecného a lokálneho odsávacieho vetrania.
Príprava potrubia
- Odstránenie zinkovej vrstvy: Účinné odstránenie zinkového povlaku je kľúčové pre dosiahnutie pevných a bezchybných zvarov.
- Mechanické odstránenie: Najbežnejšou metódou je mechanické odstránenie pomocou uhlovej brúsky s drôtenou kefou alebo lamelovým kotúčom. Označte oblasť, ktorá sa má zvárať, približne 1 až 2 cm za zvarovú zónu na každej strane.
- Chemické odstraňovače: Pre presnejšie odstránenie, najmä na tenších rúrkach, je možné použiť chemické odstraňovače určené pre pozinkovanú oceľ.
- Dôkladné čistenie: Po odstránení zinkového povlaku je nevyhnutné dôkladné čistenie. Na odstránenie všetkých olejov, nečistôt alebo zvyškov z povrchu použite odmasťovač na báze rozpúšťadla (acetón alebo minerálny benzín). Vyčistená oblasť by mala presahovať zvarovú zónu.
Výber zváracieho stroja a materiálu
Výber vhodného zváracieho stroja je kľúčový pre dosiahnutie vysokokvalitných zvarov na pozinkovaných oceľových rúrach:
- Pre väčšinu aplikácií je ideálna zváračka MIG (metal inert gas - kovový inertný plyn).
- Zváranie TIG (volfrámové inertné plyny) môže poskytnúť vynikajúce výsledky, najmä pri tenkostenných rúrkach alebo keď je vzhľad kľúčový.
- Pre rúry s väčším priemerom alebo prácu v teréne môže byť potrebné zváranie obalenou elektródou (SMAW).
Správny zvárací materiál je kľúčovým faktorom. J 421, J 422, J 423 sú ideálne elektródy pre tyče z pozinkovanej ocele.
Postup zvárania
Po ukončení prípravy ochranných a protikoróznych opatrení môžete vykonať zváranie.
Chladenie a čistenie po zváraní
Správne chladenie a čistenie zvarov pozinkovaných oceľových rúr je nevyhnutné pre integritu zvaru a prípravu povrchu na ochranné nátery. Nechajte zvar prirodzene vychladnúť; nepoužívajte vodu ani stlačený vzduch. Po odstránení trosky dôkladne očistite zvar a okolie kefou z nehrdzavejúcej ocele.
Obnova ochrany proti korózii
Po zváraní je nevyhnutné obnoviť ochranu proti korózii. Základné nátery bohaté na zinok sú účinným riešením, poskytujúce katódovú ochranu. Pred aplikáciou sa uistite, že zvarová oblasť je chladná a čistá. Zabezpečte rovnomerné pokrytie zvarovej plochy a okolitej odkrytej ocele.
Zváranie rúr z nehrdzavejúcej ocele 316L metódou TIG
Zváranie TIG (volfrámový inertný plyn) je často preferovanou metódou pre rúry z nehrdzavejúcej ocele 316L, ponúka presnosť, pevnosť a čistý povrch.
Príprava rúr z nehrdzavejúcej ocele
Príprava zahŕňa dôkladné čistenie, správny výber prídavného materiálu a účinné preplachovanie inertným plynom:
- Čistenie povrchu: Povrchy musia byť zbavené nečistôt, ako sú oleje, mastnota, špina a hrdza. Na odstránenie organických zvyškov použite rozpúšťadlá alebo odmasťovače.
- Výber prídavného materiálu: Prispôsobte výplňový materiál triede základného kovu. Pre nehrdzavejúcu oceľ 316L sú to napríklad ER316L.
- Preplachovanie inertným plynom: Na vytvorenie preplachovacej atmosféry vo vnútri potrubia použite inertný plyn (zvyčajne argón). Tým sa zabráni oxidácii zvarovej zóny a vnútorný povrch zostane odolný voči korózii.
- Zarovnanie: Uistite sa, že sú vaše potrubia správne zarovnané. Umiestnite malé pripevňovacie zvary, aby držali rúry na mieste.

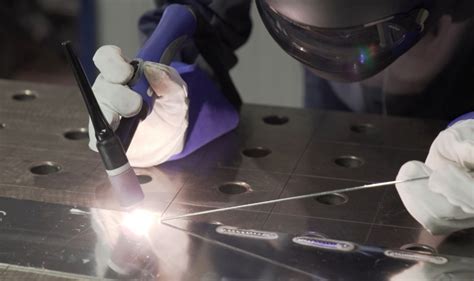

Nastavenie TIG zváračky
Nastavenie TIG zváračky na nehrdzavejúcu oceľ zahŕňa:
- Nastavenie zváracieho prúdu a prietoku plynu: Nastavte zvárací prúd na základe hrúbky materiálu. Nastavte prietok plynu, aby ste zabezpečili dostatočné pokrytie oblasti zvaru ochranným plynom.
- Príprava elektródy: Uistite sa, že volfrámová elektróda je nabrúsená na jemný hrot a bezpečne namontovaná v horáku.
Vykonávanie TIG zvaru
- Spustenie oblúka: Začnite oblúk pomocou štartovania od začiatku alebo vysokofrekvenčného štartu.
- Ovládanie uhla horáka a rýchlosti pohybu: Držte zvárací horák TIG v správnom uhle vzhľadom na potrubie a udržujte konzistentnú rýchlosť pohybu.
- Pridávanie prídavného kovu: Pridávajte prídavný kov do prednej hrany zvarového kúpeľa rovnomernou rýchlosťou.
- Kontrola a čistenie po zváraní: Nechajte zvar prirodzene vychladnúť. Skontrolujte zvar z hľadiska rovnomernosti, prieniku a akýchkoľvek defektov. Vyčistite oblasť zvaru, aby ste odstránili všetku trosku, rozstrek alebo zmenu farby.
Bezpečnosť pri zváraní
Pri zváraní je nevyhnutné dodržiavať bezpečnostné opatrenia:
- Ochranné okuliare: Pri oklepávaní trosky si vždy nasaďte ochranné okuliare.

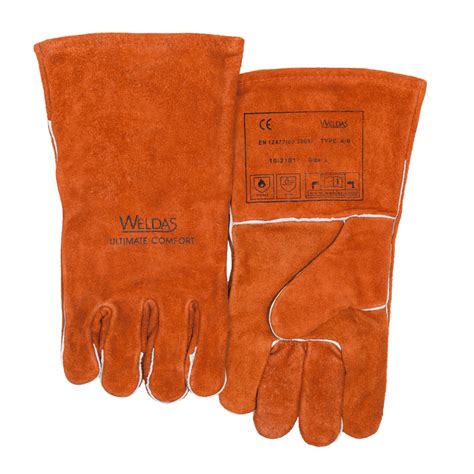

- Ochranný odev: Používajte vhodný zvárací odev, rukavice a masku na ochranu pred žiarením, iskrami a popálením. Začnite s kvalitnou zváračskou prilbou s technológiou automatického zatemňovania.
- Vetranie: Zvárajte v dobre vetranom priestore, aby ste sa vyhli vdychovaniu škodlivých výparov.
Chyby pri zváraní a ich odstránenie
Aj skúsení zvárači robia chyby. Medzi najčastejšie patria:
- Nedarí sa zapáliť oblúk: Skontrolujte uzemnenie jaklov a nastavenie zváracieho prúdu.
- Elektrický oblúk prská: Zváračský prúd je príliš vysoký alebo elektróda je vlhká.
- Materiál sa prevaruje: Znížte zvárací prúd alebo zrýchlite pohyb elektródy.
- Medzi bežné chyby zvárania rúr patrí nedostatočné spojenie, pórovitosť a praskanie.
Nebojte sa experimentovať, skúšať rôzne nastavenia a techniky.
Automatizácia zvárania
Pre zvýšenie produktivity a kvality zvárania sa čoraz častejšie využívajú zváracie roboty. Kolaboratívne roboty (koboty) môžu bezpečne spolupracovať s operátormi na výrobnej linke a nevyžadujú znalosti programovania robotov ani špeciálneho programovacieho jazyka.
Kontrola a testovanie zvarov
Dôkladná kontrola a testovanie zvarov sú kľúčové pre zabezpečenie štrukturálnej integrity a dlhej životnosti. Vizuálna kontrola je prvým krokom, pri ktorom sa hľadajú chyby, ako sú podrezania, prekrytia alebo nadmerné rozstreky. Pre kritické aplikácie by sa mali používať metódy nedeštruktívneho testovania, ako sú magnetické testovanie časticami, ultrazvukové testovanie alebo rádiografické testovanie.
