Pokiaľ ide o vykurovanie budov, mnohí investori a majitelia domov myslia v prvom rade na vykurovacie systémy. Okrem výroby energie na vykurovanie a výrobu teplej vody záleží však účinnosť a komfort aj od správneho prenosu tepla do miestností. To je úlohou vykurovacích plôch, ktoré dnes dostať v rôznych vyhotoveniach, tvaroch a veľkostiach. Výber vhodných typov vykurovacích telies pritom neovplyvňuje len vzhľad miestností, ale aj účinnosť vykurovacieho zariadenia.
Ako fungujú vykurovacie plochy?
Úlohou vykurovacích plôch je odovzdávanie tepla, ktoré vyrobí kotol, do miestností. Tečie v nich teplá vykurovacia voda, ktorá to umožňuje. Elektrické vykurovacie plochy fungujú bez pripojenia na centrálny vykurovací systém. Vyrobené teplo sa pritom odovzdáva buď priamo do miestnosti, alebo sa akumuluje v radiátore.

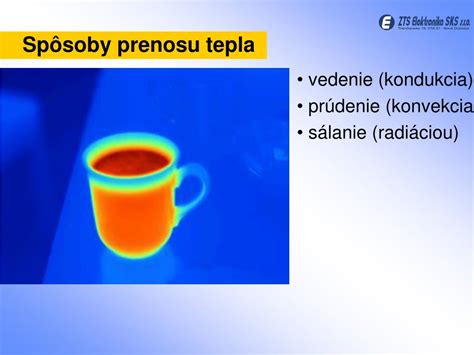

Elektrické a aj teplovodné vykurovacie telesá odovzdávajú teplo do miestnosti formou sálania alebo prúdenia. V prípade prúdenia sa využíva energia na vyhriatie studeného vzduchu v miestnosti, v prípade sálania sa energia neodovzdáva do vzduchu, ale je citeľná až pri kontakte s pevnými telesami.
Pre účinnosť celého vykurovacieho zariadenia je výhodné, ak sú vykurovacie plochy dimenzované dosť veľké. Pretože len tak vytvoríte príjemne teplý byt aj s nízkymi teplotami vykurovacej vody.
Typy radiátorov a ich špecifiká
Výber moderných vykurovacích plôch je veľký a nie každý typ je vhodný pre každý vykurovací systém. V ďalších kapitolách vám poskytneme prehľad o technológiách, ktoré sú v súčasnosti dostupné.
Doskové radiátory
- Doskové radiátory patria k najznámejším typom radiátorov.
- Skladajú sa z jednej alebo viacerých vykurovacích dosiek, medzi ktorými sú umiestnené lamely - takzvané konvekčné plechy.
- Počas prúdenia teplej vykurovacej vody cez profilové dosky, odovzdávajú radiátory väčšiu časť energie prostredníctvom sálania.
- Ich výkon závisí okrem prívodnej teploty vykurovacej vody aj od počtu vykurovacích dosiek a konvekčných plechov.
- Pokiaľ sú ploché radiátory dimenzované na dostatočnú veľkosť, postačujú aj nízke prívodné teploty.
- Najviac rozšírené ploché radiátory majú vnútri zabudovaných viac či menej konvekčných plechov, od ktorých závisí, či sa zohrejú rýchlejšie alebo pomalšie a aj to, koľko sálavého tepla vyprodukujú.
- Okrem toho o množstve tepla, ktoré prejde do priestoru, rozhoduje aj vonkajší oceľový plech.
Článkové radiátory
- Článkové radiátory sú najstaršie typy radiátorov a tvoria základ všetkých moderných vykurovacích plôch.
- Skladajú sa z viacerých jednotlivých článkov, cez ktoré prúdi vykurovacia voda, preto sa dajú flexibilne prispôsobiť príslušným požiadavkám.
- Radiátory odovzdávajú teplo vo všeobecnosti sálaním alebo prúdením a dnes sa vyrábajú väčšinou z oceľových článkov.
- Predovšetkým staršie typy liatinových radiátorov majú vysokú hmotnosť, ktorá sa musí počas vykurovania najprv zahriať.
- Z tohto dôvodu reagujú síce pomaly na zmeny nastavenia teploty, prijaté teplo však odovzdávajú do miestností aj počas krátkych prestávok vo vykurovaní.
- V závislosti od veľkosti týchto radiátorov môžu byť vhodné na použitie s kondenzačnými kotlami, kogeneračnými zariadeniami alebo kotlami na biomasu.
- Keďže vyžadujú väčšinou vyššie systémové teploty, tieto druhy radiátorov sa zriedkakedy používajú na vykurovanie s tepelným čerpadlom.
- Na rozdiel od starých liatinových článkových radiátorov si moderné oceľové radiátory vystačia s nižšími prívodnými teplotami.
- Pozostávajú v závislosti od dĺžky z rôznych vedľa seba uložených článkov, v ktorých koluje teplá voda.
- V minulosti sa vyrábali z liatiny, v súčasnosti z ocele, vďaka čomu majú nižšiu hmotnosť a na vykurovanie je potrebná nižšia teplota vody.
Rúrkové (rebríkové) radiátory
- Rúrkové radiátory sa skladajú ako článkové radiátory z jednotlivých prvkov a teplo odovzdávajú sálaním alebo prúdením.
- Rozdiel je v tom, že väčšinou zvisle zoradené rúrky sú v prípade článkového radiátora hore a dolu zvarené s rozvádzacou alebo zbernou rúrkou.
- Tieto typy radiátorov sú z oceľových plechov a dnes sa dajú vyrobiť v rôznych tvaroch.
- Príkladom je kúpeľňový radiátor, ktorý sa nepoužíva len na vykurovanie kúpeľne, ale aj na sušenie uterákov.
- V závislosti od veľkosti vykurovacej plochy sa môžu tieto radiátory prevádzkovať v teplovodných vykurovacích systémoch s kondenzačnou technikou, v kogeneračných zariadeniach alebo s kotlami na biomasu.
- Vykurovacie rebríky sú najčastejšie radiátory používané na vykurovanie rôznych kúpeľní, sanitárnych miestností s požiadavkou na rýchle vykúrenie malého priestoru.
- Rovný, priamy vykurovací radiátorový rebrík dokáže pomerne rýchlo vykúriť kúpeľňu, konštrukcia je vhodná na sušenie uterákov a iných predmetov.
- Radiátorové rebríky do kúpeľne sú vyrobené z kvalitnej priamej rovnej trubkovej ocele, pozvárané bez viditeľných zvarov. Následne nalakované protikoróznou farbou.
- V tomto type radiátorov nie sú jednotlivé články usporiadané zvislo, ale vodorovne.
- Vnútri prúdi teplá voda.
- Rúrky je možno vedľa seba ukladať v princípe do nekonečna. Sú veľmi rozšírené a kompatibilné so všetkými vykurovacími systémami.
- Rebríkové radiátory predstavujú moderné a funkčné riešenie pre vykurovanie rôznych priestorov, predovšetkým kúpeľní a sanitárnych miestností. Sú navrhnuté tak, aby poskytovali rýchle a efektívne vykúrenie, a zároveň slúžia ako praktický sušiak na uteráky a iné predmety.
Výhody rebríkových radiátorov
- Rýchle a rovnomerné vykurovanie: Vďaka svojej konštrukcii zabezpečujú rýchlejšie a rovnomernejšie rozptyľovanie tepla v miestnosti.
- Funkčnosť ako sušiak: Usporiadanie profilov umožňuje ľahké zavesenie uterákov a iných textílií, ktoré sa tak príjemne zohrejú a vysušia.
- Estetický vzhľad: Moderný dizajn a široká ponuka farieb (najčastejšie biela a chróm) umožňujú radiátorom zapadnúť do akéhokoľvek interiéru.
- Úspora energie: Lepšia regulácia teploty a efektívnejšie rozptyľovanie tepla prispievajú k úspore energie.
- Kompaktnosť: Sú priestorovo úsporné, čo ich robí ideálnymi aj do menších kúpeľní.
- Prevencia plesní: Vyhrievanie uterákov pomáha znižovať vlhkosť v miestnosti, čím predchádza vzniku plesní.
V porovnaní s tradičnými radiátormi sú rebríkové radiátory často kompaktnejšie a majú lepšiu tepelnú distribúciu. Ich moderný dizajn a rôzne farebné prevedenia sú ďalšou výhodou. Ponúkajú rýchlejší ohrev a lepšiu reguláciu teploty, čo umožňuje úsporu energie a lepšiu kontrolu nad vykurovaním.
Typy rebríkových radiátorov podľa spôsobu pripojenia
- Teplovodné radiátory: Pripojené na centrálny vykurovací systém (kotol), kde cirkuluje ohrievaná voda. Sú energeticky úspornejšie ako elektrické varianty.
- Elektrické radiátory: Vykurované pomocou elektrickej špirály. Sú vhodné pre priestory bez centrálneho vykurovania a ponúkajú nezávislosť a jednoduché ovládanie.
- Kombinované radiátory: Umožňujú pripojenie na centrálne vykurovanie aj použitie elektrickej špirály, čo poskytuje flexibilitu.
Typy rebríkových radiátorov podľa dizajnu a materiálu
- Rovné rebríkové radiátory: Klasické a funkčné prevedenie, ideálne pre minimalistický interiér.
- Oblúkové (zahnuté) rebríkové radiátory: Ponúkajú jemnejší dizajn a často aj väčší priestor medzi profilmi.
Rebríkové radiátory môžu byť vyrobené z rôznych materiálov, pričom každý má svoje výhody:
- Oceľ: Najčastejší materiál, zaručuje odolnosť a dlhú životnosť. Oceľové radiátory sú zvyčajne lakované protikoróznou farbou, často v bielej alebo chrómovej úprave.
- Nerezová oceľ: Vyniká vysokou odolnosťou voči korózii a moderným vzhľadom.
- Hliník: Ľahký materiál s dobrou tepelnou vodivosťou.
- Liatina: Tradičný materiál, známy svojou dlhou životnosťou a schopnosťou dlhodobo udržať teplo, ale je ťažší a menej priestorovo úsporný.
Rozmery a výkon rebríkových radiátorov
Pri výbere rebríkového radiátora je kľúčové zvoliť správny rozmer a výkon pre daný priestor. Rozmery radiátorov sa zvyčajne uvádzajú v tvare šírka x výška v milimetroch (napr. 450x540 mm, 600x940 mm).
Výkon radiátora (udávaný vo Wattoch - W) by mal zodpovedať veľkosti a tepelným stratám miestnosti. Pre malé kúpeľne (cca 4 m²) môže postačovať výkon 300 W, avšak v praxi sa často odporúča zvoliť mierne vyšší výkon, napríklad 600 W, aby bolo vykúrenie dostatočné aj v chladnejších podmienkach alebo pri vyšších nárokoch na rýchlosť ohrevu. V prípade väčších miestností alebo miestností s vyššími tepelnými stratami je potrebné zvoliť radiátory s vyšším výkonom (napr. 600W, 900W alebo viac).
Dôležité upozornenie: Nie všetky dostupné rozmery rebríkových radiátorov sú vždy uvedené v tabuľkách. V prípade neštandardných rozmerov je vhodné kontaktovať predajcu.
Naplnenie a údržba rebríkových radiátorov
Rebríkové radiátory sa zvyčajne plnia:
- Destilovanou vodou: V bežných podmienkach.
- Zmesou s nemrznúcou prísadou: Ak existuje riziko zamrznutia vody v radiátore.

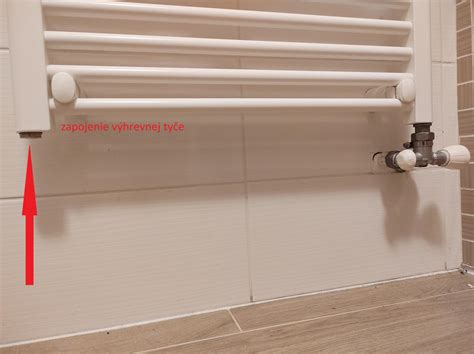

V prípade elektrických radiátorov sa do nich zvyčajne vkladá elektrická špirála a na druhý otvor sa použije zátka. Voda na naplnenie nemusí byť špeciálna; postačí aj bežná voda z vodovodu. Presné množstvo náplne sa líši podľa modelu radiátora.
Údržba
- Pravidelné čistenie od prachu a nečistôt pomocou jemných čistiacich prostriedkov a mäkkej handry.
- Kontrola upevnenia radiátora na stene pre zabezpečenie stability.
Pripojenie rebríkových radiátorov
Rebríkové radiátory sa dajú pripojiť na:
- Ústredné kúrenie: Vyžaduje pripojenie na rozvody vykurovacieho systému. Pripojenie môže byť zospodu, pričom je dôležité správne zapojiť vstup a výstup. V prípade napojenia na podlahové kúrenie, kde je teplota vody nižšia (cca 55 °C), nemusí radiátor dosahovať vysokú teplotu.
- Samostatné elektrické napájanie: Pre elektrické varianty stačí zapojenie do elektrickej siete. Pri umiestňovaní radiátora je potrebné dbať na blízkosť elektrických rozvodov v stene.
Dôležité upozornenie: Prevádzka elektrického ohrevu bez náplne (vody) v radiátore môže spôsobiť jeho poškodenie.
Pri inštalácii je dôležité dodržiavať pokyny výrobcu a použiť dodané konzoly a montážny materiál. V prípade potreby je možné použiť aj iné spojky od rôznych výrobcov, nie je nutné používať výhradne doplnky konkrétneho predajcu.

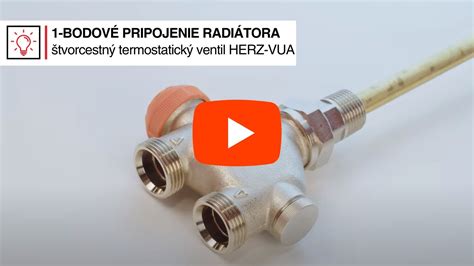

JEDNO-bodové pripojenie rebríkového radiátora
Kde umiestniť rebríkový radiátor?
Rebríkové radiátory sú najčastejšie inštalované v kúpeľniach, kde plnia viaceré funkcie naraz - nielenže vykurovacie teleso, ale aj praktický vešiak na uteráky. Ich konštrukcia s vertikálnymi a horizontálnymi rúrkami je ideálna na zavesenie uterákov, ktoré sa tak počas dňa príjemne zohrejú a vysušia.
Pri výbere umiestnenia je dôležité zvážiť:
- Dostupnosť elektrickej zásuvky (pre elektrické varianty).
- Možnosť pripojenia na vykurovací systém.
- Dostatok priestoru na montáž a voľný prístup na údržbu.
- Harmonické usporiadanie s ostatným vybavením kúpeľne.
Konvektory
- Na rozdiel od iných typov radiátorov sa skladajú konvektory z jednotlivých lamiel, ktoré sú umiestnené okolo rúrky, cez ktorú preteká voda.
- Vďaka typickej konštrukcii odovzdávajú takmer všetko teplo vo forme prúdenia.
- Konvektory sa často inštalujú za nejaký kryt a pod veľkými okennými plochami.
- Tu pôsobia proti prievanu, ktorý vzniká na studených sklených plochách a zabezpečujú dobrý pocit z tepla.
- Na zvýšenie vykurovacieho výkonu môžu byť tieto typy radiátorov vybavené napríklad ventilátorom, ktorý zabezpečuje dostatočne vysokú cirkuláciu vzduchu.
- Konvektory reagujú rýchlo na zmenené teplotné požiadavky, sú kompaktné, a preto sa dajú inštalovať aj na miestach, kde je málo miesta.
- Konvektory nasávajú zospodu studený vzduch a ohrievajú ho. Teplo potom stúpa hore.
- Ohrev je veľmi rýchly, ale vyžaduje si veľký pohyb vzduchu.
- Vyrábajú sa aj v podobe zapustených konvektorov do podlahy, kde ohrievajú vzduch v mieste okien.
Plošné vykurovacie systémy (podlahové, stenové, stropné)
- Plošné vykurovacie systémy využívajú ako vykurovacie plochy steny, podlahy alebo stropy a výrazne sa tým odlišujú od ostatných typov radiátorov.
- V nízkoenergetických budovách s nízkymi stratami tepla sa preto väčšinou nastavuje na konštantnú izbovú teplotu.
- Plošné vykurovacie systémy sú neviditeľné, teplo odovzdávajú takmer výlučne sálaním a vytvárajú tým mimoriadne pohodovú klímu v miestnosti.
- Toto je aj jedna z hlavných výhod plošného vykurovania. V ich prípade možno priestor vykúriť už vodou zohriatou na pomerne nízku teplotu.
- Je to preto, že jednotlivé rúrky ležia tesne vedľa seba a dokážu zahriať naraz veľkú plochu. A nemusí ísť len o podlahové vykurovanie.
- Vykurovacie rúrky sú namontované priamo na omietke vo výške 5 cm nad podlahou, na ktorú sú osadené hliníkové lamely.
- Systém vykurovacích líšt tvoria medené alebo oceľové rúrky a hliníkové lamely.
- Na podklad sa nalepí systémová dierovaná rohož a rúrky omotané so suchým zipsom sa uložia medzi perforované otvory.
- Rúrky sa môžu napr. v mieste ohybu dodatočne upevniť fixačnou páskou.
- Pri stenovom vykurovaní je však potrebné dávať pozor na to, aby ste rúrky neprevŕtali pri osadzovaní políc alebo dekorácií, či stenu nezastavali nábytkom.
- Pri podlahovom vykurovaní zas treba dávať pozor na vhodnú podlahovinu a použiť takú, ktorá má nízky tepelný odpor, aby prepustila čo najviac tepla.

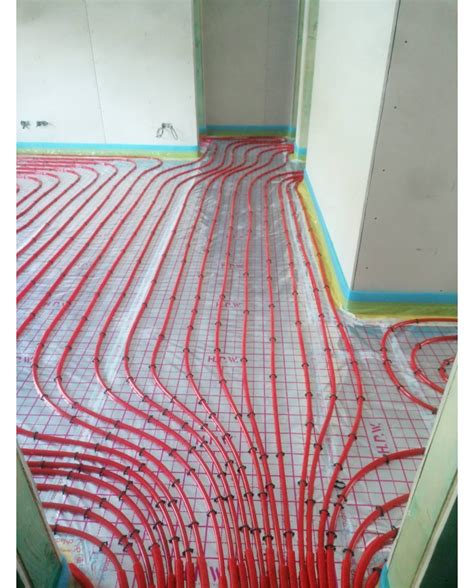

- Tvar slimáka: Ideálny spôsob ukladania rúrok teplovodného podlahového vykurovania pre rovnomerné rozloženie teploty.
- Tvar hada: Rúrky by sa mali ukladať spredu dozadu a naspäť.
- Modulový spôsob: Rôznymi odstupmi vykurovacích rúrok sa dá presne napasovať spotreba tepla.
- Pri podlahovom či celkovo plošnom vykurovaní sa použitiu flexibilných rúrok nevyhnete.
- Na každých približne 100 m potrubia treba naplánovať jeden regulovateľný okruh. Vo väčších priestoroch pritom treba naplánovať týchto okruhov viacero.
- V menších priestoroch a pred plochami s veľkými oknami treba rúrky nainštalovať v menších odstupoch, teda tesnejšie k sebe (< 10 cm). Tým sa zabezpečí, že sa priestor naozaj vyhreje.
- Tesnejšie rozmiestnenie rúrok sa odporúča aj vo vlhkých priestoroch či pri napojení vykurovania na tepelné čerpadlo.
- Pred uvedením radiátorov do prevádzky alebo nanesením poteru na podlahové vykurovanie treba vykonať skúšku tesnosti systému.
- Vykurovacie rúrky inštalované na podlahe, stene alebo strope odovzdávajú teplo okolitej ploche (poter/omietka).
Určenie správneho výkonu vykurovacích telies
Pri vykurovaní je dôležité určiť správny výkon vykurovacích telies k ploche miestnosti. Môžete pritom vychádzať zo základnej rovnice: veľkosť priestoru v m2 × tepelný výkon vo Wattoch na štvorcový meter = potrebný vykurovací výkon vo Wattoch. Toto je však len veľmi paušálna hodnota a ak si chcete byť istí, dajte si výkon prepočítať kúrenárom alebo energetickým poradcom.
Často kladené otázky
Čím sú plnené rebríkové radiátory?
Rebríkové radiátory sa plnia destilovanou vodou alebo zmesou s nemrznúcou prísadou v prípade rizika zamrznutia.
Aké rozmery rebríkových radiátorov existujú?
Štandardné rozmery sa pohybujú od šírky 40 cm do 100 cm a výšky podľa konkrétneho modelu. Bežné rozmery sú napríklad 450x540 mm, 600x940 mm, 600x1290 mm.
Je možné rebríkový radiátor pripojiť na ústredné kúrenie?
Áno, rebríkové radiátory je možné pripojiť na ústredné kúrenie, rovnako ako aj na elektrické napájanie alebo kombinované riešenie.
Aký výkon elektrickej špirály zvoliť?
Pre malé miestnosti (cca 4 m²) môže postačovať 300W špirála, ale odporúča sa zvoliť výkonnejšiu (napr. 600W) pre dostatočný tepelný komfort.
Čo všetko potrebujem k inštalácii rebríkového radiátora?
K rebríkovému radiátoru sú zvyčajne pribalené potrebné zátky, odvzdušňovací ventil a držiaky na stenu.
