Potrebujete alebo chcete vymeniť svetlo v domácnosti a neviete, či to zvládnete sami, alebo radšej zavoláte elektrikára? Inštalácia svietidla je rovnako ako každá práca s elektrinou riziková, ak máte pochybnosti, prenechajte radšej inštaláciu vášho nového svietidla elektroinštalatérovi.
Bezpečnosť predovšetkým
Pri práci s elektrickým prúdom musí byť bezpečnosť na prvom mieste. Zapájanie svietidiel vykonávajte vždy pri vypnutom elektrickom prúde. Pred inštaláciou svietidla vypnite príslušný istič alebo poistky. Ak si nie ste istí, ktorý spínač patrí k okruhu s lustrom, odporúčame vypnúť všetky poistky naraz pomocou hlavného ističa. Manipulácia s elektrickým prúdom môže byť nebezpečná, s napätím 230V by mala manipulovať len osoba k tomu oprávnená, teda s platnou vyhláškou č. 508/2009 Z. z.
Čo budete potrebovať?
Pri inštalácii svietidla si pripravte k ruke 2 veľmi dôležité veci - skúšačku na elektrinu a izolovaný elektrikársky skrutkovač. Ak sa chystáte inštalovať svetlo vo výške, vezmite si k sebe aj bezpečný rebrík či stoličku. Vlastne už pri nákupe svietidla voľte také, ktoré je určené do prostredia, kde ho potrebujete umiestniť.
Rozpoznanie vodičov
Ak ste sa uistili, že je elektrina bezpečne vypnutá, môžete sa pustiť do samotnej inštalácie svetla. Bude potrebné prepojiť vodiče, ktoré vedú zo steny s tými, ktoré sú súčasťou lustra.
Nové inštalácie (TNS sústava)

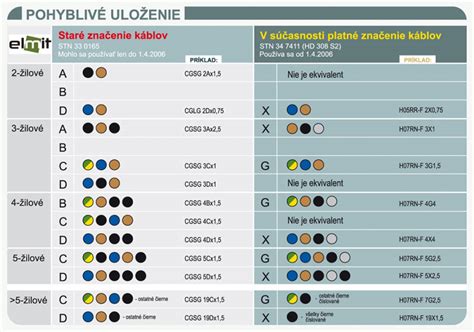

Keď sa chystáte inštalovať luster či nástenné LED svietidlo do novostavby či nového bytu, nebudete mať žiadny veľký problém. Podľa súčasných noriem sa používa tzv. TNS sústava, kde sa rozvod vykonáva pomocou troch vodičov, a podľa týchto noriem je stanovená aj ich farba. Nájdete tu 3 farebne odlíšené drôty - fázový v čiernej či hnedej farbe, nulový v modrej farbe a kábel ochranný, ktorý bude žltozelený.
Staršie inštalácie
V prípade starších stavieb často vedú zo steny iba dva drôty a mnohokrát nemusia byť ani farebne rozlíšené. U starších domov môžu za múrmi viesť iba dva drôty - fázový a nulový. Vodítkom môžu byť tmavé farby ako čierna, hnedá alebo sivá, ktoré predstavujú fázu, teda fázový vodič, ktorým prechádza elektrický prúd, a žlto-zelená alebo modrá predstavuje kombinovaný, teda nulový + ochranný vodič v jednom. Ak si nie ste istí, ktorý kábel je ktorý alebo sú nejasne označené, nahoďte poistky a opatrne preverte skúšačkou, do ktorého vodiča ide prúd. Ten, ktorý bude svietiť, je fázový vodič. Ten druhý bude kombinovaný. Nezabudnite potom poistky opäť vypnúť!
Spájanie vodičov
Pokiaľ máte elektrinu bezpečne vypnutú, môžete sa pustiť do spájania. Prívodné vodiče sa spájajú so svietidlom obyčajne izolačnou svorkou. Vodiče musia byť vždy kryté touto izolačnou svorkou, aby nebolo možné sa dotknúť nekrytých vodivých častí.
Pripojenie pomocou svorkovnice (čokolády)
V praxi sa tiež často stretnete s tým, že vo svietidle nebudú káble samostatne, ale budú zapojené do tzv. "čokolády" alebo lustrovej svorkovnice. Táto lustrová svorka sa vyrába pre prierezy vodičov od 0,75-4 mm² s maximálnym zaťažením 17,5 A a 400 V, potom od 4 mm-6 mm² s maximálnym zaťažením 24 A a pre napätie 400 V. Posledná veľkosť lustrovej svorky je pre prierez vodičov 6 mm-10 mm² s maximálnym zaťažením 32 A a pre napätie 400 V. Čokoláda alebo lustrová svorkovnica umožňuje prepojenie káblov pomocou medenej trubičky vovnútri. Poskytuje tak lepšiu tepelnú ochranu. Vodiče sa spájajú vnútri svorkovnice pomocou mosadznej trubičky s dvoma skrutkami. Každá skrutka priťahuje svoj koniec vodiča. To celé je vsadené do izolačného plastu. Jednotlivé svorky sú spojené úzkymi mostíkmi s otvorom pre upevňovaciu skrutku. Na svorkovnici lustra nemusí byť na prvý pohľad jasné, kam vedie aký vodič, preto bývajú jednotlivé konce označené L a N. Do otvoru L zapojte fázový (čierny, hnedý) kábel a do otvoru označeného N nulový (modrý) kábel. Zaistite káble skrutkou pomocou izolovaného elektrikárskeho skrutkovača. V prípade vodivého svietidla pripojte žlto-zelený na jeho kostru.
Ako profesionáli používajú krimpovacie konektory, ako správne používať krimpovacie konektory
Zapojenie trojvodičového svietidla na dvojvodičovú inštaláciu
Ak máte staré elektrické rozvody s dvoma vodičmi, ale vaše nové svietidlo má tri vodiče, postupujte nasledovne: Kúpte si lámaciu svorkovnicu tzv. čokoládku, odlomte z nej 3 polia (3 svorky) a do tých napojte vývody zo svietidla. Potom spojte na svorke č. 1 hnedú zo svietidla s fázovým vodičom zo stropu, na svorke č. 2 spojte žlto-zelenú zo svietidla s kombinovaným vodičom zo stropu, na svorke č. 3 spojte modrú zo svietidla s kúskom vodiča (klemou), ktorý následne pripojíte na svorku č. 2, kde už je zároveň napojený kombinovaný vodič zo stropu. V prípade, že inštalujete svetlo v priestoroch, kde sú k dispozícii len fázový a nulový vodič, prepojte ich s týmito vodičmi vo svietidle a zostávajúci uzemňovací kábel upevnite tak, aby sa nedotýkal s inými drôtmi a starostlivo ho zaizolujte. Ak by ste tak neurobili, došlo by ku skratu.
Wago svorky

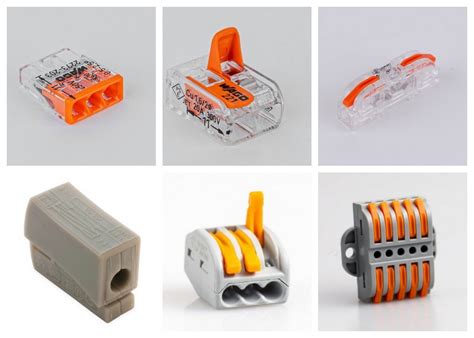

Postupne "čokolády" vystriedali bezskrutkové (Wago) svorky. Pracuje sa s nimi omnoho rýchlejšie a majú ďalšie výhody, no aj zopár nevýhod. Pojmom wago svorky dnes označujeme v podstate všetky bezskrutkové svorky. V súčasnosti ich vyrába množstvo výrobcov.
Výhody Wago svoriek:
- Blesková inštalácia - Odizolujete vodič a zasuniete ho do svorky. V prípade otváracích svoriek najprv povolíte páčku a po zasunutí vodiča ju zaistíte.
- Minimálne rozmery - V krabici zaberú minimum miesta.
Typy Wago svoriek:
- Jednorazové wago svorky: Sú určené iba pre pevné vodiče. Vodič odizolujete a zasuniete dnu.
- Otváracie wago svorky: Sú vybavené zaisťovacími páčkami, ktoré pritláčajú pružiny držiace vodiče na mieste. Po uvoľnení páčky môžete vodič vybrať a pripojiť iný.
- Kompaktné otváracie wago svorky: Sú iba o pár mm väčšie než jednorazové svorky.
- Klasické otváracie wago svorky: Majú väčšie rozmery a väčšie otváracie páčky, takže sa s nimi jednoduchšie manipuluje. Vyrábajú sa v jednostrannom aj obojstrannom prevedení.
- Obojstranné wago svorky: Sú ideálne pre prepojenie káblov, resp. vodičov, ktoré pokračujú po trase - napr. v stene či v káblovej lište.
Konečná montáž
Akonáhle máte jasno v tom, ktorý vodič je ktorý, stačí len zapojiť káble podľa farieb do svietidla. V tele svietidla nájdete káble v rovnakých farbách, ktoré prepojte s káblami, ktoré vedú zo steny. Pokiaľ sa vám podarí kábel prepojiť, stačí potom už len pripevniť krytku lustra či upevniť svietidlo pomocou skrutiek či hákov k stropu alebo ku stene. To či sa vám zapojenie podarilo overíte ľahko. Nahoďte poistky a skúste rozsvietiť.
Typy svoriek a svorkovníc
Elektrické svorky a svorkovnice sú podstatnými súčasťami elektroinštalačných rozvodov. Poskytujú vzájomné spojenie a pripojenie vodičov k jednotlivým prvkom elektrickej sústavy. Správne použitie a odborné zapojenie prispieva k bezpečnosti a spoľahlivosti celých elektroinštalačných obvodov a taktiež eliminuje riziko požiarov a iného nebezpečenstva. Ich výber spočíva najmä v účele, na aký potrebujete tento elektroinštalačný materiál použiť. Ďalej sú rozhodujúce jednotlivé parametre a taktiež výrobca, ktorého preferujete.
Prehľad typov svoriek
| Typ svorky | Popis | Použitie |
|---|---|---|
| Ekvipotenciálne svorky | Slúžia na pripojenie jedného alebo viacerých vodičov s rovnakým potenciálom. | Zabezpečenie rovnakého elektrického potenciálu medzi dvoma rozličnými bodmi. |
| Zemniace svorky | Sú súčasťou uzemňovacieho systému. | Uzemnenie elektrických systémov. |
| Radové svorky | Pripájajú rôzne prvky v elektrických obvodoch (relé, spínače, senzory a pod.). | Spojenie vstupného a výstupného pólu, môžu obsahovať ochranné kryty alebo signalizačné diódy. |
| Zbernicové svorky | S viacerými vstupmi a výstupmi slúžia na spojenie väčšieho množstva vodičov do jedného spoločného bodu. | Vytvorenie zbernice pre viaceré vodiče. |
| Škatuľové svorkovnice | Slúžia na bezpečné pripojenie rôznych vodičov, na ich vzájomné zjednotenie, ochranu a riadenie vodičov. | Ochrana a riadenie vodičov v elektroinštalácii. |
| Prístrojové svorkovnice ("čokoláda") | Moduly, ktoré obsahujú svorky a iné potrebné súčasti na pripojenie elektrických vodičov. Slúžia na pevné spojenie medených i lankových vodičov bez spájkovania. | Využívané v rôznych inštaláciách, rýchle zásahy pri servise alebo revízii, minimalizuje riziko uvoľnených spojov. |
Pri výbere dbajte aj na typ vodiča, maximálny prúd a napätie, materiál, počet pólov a spôsob montáže. Materiál určite podľa prostredia: plastové svorky ušetria miesto v domových rozvádzačoch, keramické zasa znesú stálu teplotu napríklad reflektorového svietidla. Farebné vyhotovenia pomôžu rýchlo rozlíšiť funkcie, príkladom je biela, hnedá alebo prírodná.
LED pásiky
Ak potrebujete LED svetlo pod kuchynskú linku, alebo za televíziu v obývacej izbe, môžu sa vám hodiť LED pásiky, ktoré si prispôsobíte presne tak, ako budete potrebovať. Pásiky majú viditeľne označené miesta, kde je ich možné podľa potreby rozstrihnúť a skrátiť. Konektory slúžia pre napájanie, predĺženie, vytvorenie ohybu alebo spojenie LED pásikov. LED pásiky sú väčšinou napájané napätím 12 V a je potrebný napájací zdroj, do ktorého pásik zapojíme.
