Dymovod je systém potrubí a komponentov, ktorého úlohou je odvádzať spaliny spotrebiča do komína a následne von z budovy. Je to neodmysliteľná súčasť každého bezpečného vykurovacieho systému, či už ide o krby, kachle na drevo alebo kotly na tuhé palivo. Správne navrhnutý a nainštalovaný dymovod zabezpečuje optimálny ťah, čím prispieva k efektívnemu spaľovaniu a minimalizuje riziko spätného prúdenia dymu do miestnosti.
Význam a funkcia dymovodov
Žiadny krb či kotol nemôže správne fungovať bez dymovodu. Jeho primárnou funkciou je bezpečné odvádzanie spalín z vykurovacieho telesa do komína a následne von z budovy. Správne navrhnutý a nainštalovaný dymovod zabezpečuje optimálny ťah, čím prispieva k efektívnemu spaľovaniu a minimalizuje riziko spätného prúdenia dymu do miestnosti.
Dymovod sa skladá z niekoľkých častí, ktoré musia byť správne zapojené a utesnené:
- Sopúch: Časť, kde ústi komín do miestnosti alebo kde sa pripája k vykurovaciemu telesu. Sopúch môže mať uhol 45° alebo 90°. Mal by byť ideálne čo najkratší a priamy. Sopúchy dlhé max. 250 mm môžu byť vodorovné, kusy dlhšie ako 250 mm by mali mať minimálne 10 % stúpanie.
- Dymová rúra: Spojovacie prvky, ktoré tvoria celkovú dĺžku dymovodu.
- Koleno: Používa sa na zmenu smeru dymovodu. K dispozícii sú rôzne uhly (napr. 45°, 90°) a nastaviteľné varianty (UNI).
- Redukcia: Slúži na prepojenie dymovodov rôznych priemerov.
- Klapka: Umožňuje reguláciu komínového ťahu.
Výber dymovodov: Typy a parametre
Pri výbere dymovodov je potrebné zvážiť niekoľko kľúčových parametrov, vrátane priemeru, hrúbky steny, materiálu a konfigurácie.
Priemer rúry
Bežné rozmery dymovodov sú 120 mm pre menšie krby a 150 mm pre klasické kotly na tuhé palivo. Presný priemer by mal zodpovedať výstupu na spotrebiči a komínovej vložke. Pri zapojení kachlí alebo krbovej vložky musí byť priemer dymovodu menší, než priemer komína. Ak sa začneme baviť o priemeroch, nikdy nesmie byť priemer dymovodov a vstupu do komína menšie ako je priemer dymovodu na kachliach. Zníži sa tým ťah komína a kachle sa môžu dusiť, v najhoršom prípade začnú čoudit do miestnosti. Ak máme kachle s dymovodom 150mm, ideálna situácia je mať dymovody 150mm a vstup do komína tiež. Pokiaľ bude vstup do komína väčší, nič sa nedeje, nesmie byť ale menšie!
Hrúbka steny a materiál
Oceľové dymové rúry patria medzi obľúbené riešenia vďaka svojej odolnosti, dlhej životnosti a cenovej dostupnosti. Na trhu nájdete nerezové (takzvané tenkostenné) dymovody a oceľové hrubostenné dymovody. Hrubostenné rúry sú vhodné najmä pre krby, kotly na tuhé palivo a pece, kde sa vyžaduje vysoká odolnosť voči teplu a korózii. Hrubostenná oceľ s čiernym nástrekom alebo nerezová oceľ sú najodolnejšie voči vysokým teplotám aj korózii.
Hrúbka steny tenkostenných dymovodov sa pohybuje rádovo v desatinách milimetra (0,2 - 0,4 mm), zatiaľ čo hrúbka hrubostenných dymovodov sa pohybuje od 1,5 mm vyššie. Orientačne oceľové hrubostenné dymovody s hrúbkou 1,5 mm sú odolné až voči teplotám spalín vo výške 400°C, pri 2 mm dymovodoch potom táto odolnosť stúpa až na 1000°C. Výrobcami udávaná priemerná teplota spalín za hrdlom dymovodu sa pohybuje bežne nad hranicou 300°C. Maximálna teplota v prípade, že svoje kachle vyťažujete na maximum, potom môže byť v tomto mieste aj výrazne vyššia. Investícia do hrubostenných dymovodov je teda predovšetkým investíciou do bezpečnosti.
Oceľové dymovody z kvalitného plechu hrúbky 1,5 mm alebo 2 mm ponúkajú oveľa dlhšiu životnosť a lepšie tepelné vlastnosti ako tenkostenné varianty. Pre spotrebiče ako sú kotly, olejové kachle a krbové kachle s vyššou teplotou spaľovania, odporúčame dymovody o sile 2mm. Výdrž je dvojnásobná oproti 1,5mm. Výdrž dymovodov je minimálne 20 rokov, ak kúrite suchým drevom, uhlím, peletami atp.
Nie každá trieda nerezovej ocele je vhodná pre napojenie spotrebičov vykurovaných drevom. Pre tento účel odporúčame žiaruvzdorné nerezové dymovody s hrúbkou 1mm a tepelnou odolnosťou 600°C. Alternatívou sú kvalitné hrubostenné oceľové dymovody, ktoré musia byť tesné a ktoré dokážu plnohodnotne nahradiť žiaruvzdorné nerezové dymovody. Firma Darco ponúka oceľové dymovody, ktoré majú povrchovú úpravu z ekologického laku Senothem UHT (Non-Smoker®). Farba Senotherm UHT neemituje žiadny dym, ani nepríjemný zápach. Tepelná odolnosť dymovodov Darco je 600°C.
Dĺžka a konfigurácia
Ideálne by mal byť dymovod čo najkratší a priamy, s minimom ohybov, aby sa zabezpečil optimálny ťah. Pri zostavovaní dymovodu je dobré tiež myslieť na každoročné preventívne čistenie. Napomôcť tomu môžete napríklad koleno alebo rúra s čistiacim otvorom. Priemer dymovodu by sa mal stále zväčšovať alebo byť stále rovnaký, a to od kachlí až do konca komína. Dym stúpa stále hore a mal by mať čo najmenší odpor. Ideálne je mať v zostave čo najmenej kolien, kde dym musí rapídne zmeniť smer.
Typy oceľových dymovodov
Na trhu nájdete širokú škálu oceľových dymovodov, vrátane:
- Hrubostenné rúry a kolená: V rôznych priemeroch (napr. 120 mm, 150 mm, 200 mm) a dĺžkach (25 cm, 50 cm, 100 cm).
- Rúry s revíznym otvorom: Umožňujú ľahšiu kontrolu a čistenie dymovodu.
- Rúry s klapkou: Pre reguláciu komínového ťahu.
- Rebrované rúry: Zvyšujú povrchovú plochu a tým aj účinnosť odvodu tepla.
- Smaltované rúry: Sú odolné voči korózii a vysokej teplote.
Označenia a triedy dymovodov
Pri výbere dymovodu sa stretnete s rôznymi označeniami, ktoré informujú o jeho vlastnostiach:
- T600: označenie teplotnej triedy, t.j. pre akú teplotu je dymovod určený.
- N1: označenie, akým spôsobom sú odvádzané spaliny. Dymovody označené N1 a N2 odvádzajú spaliny prirodzeným ťahom.
- D: označenie pre odolnosť konštrukcie dymovodu. Písmeno D označuje, že dymovod je určený pre suchú prevádzku - pre vyššiu teplotu spalín (nad 160°C), kde sa kondenzát prakticky nevyskytuje.
- Vm - L01200: označenie odolnosti voči korózii a triedy materiálu z akého je dymovod vyrobený. L01200 je oceľový plech.
- G: označenie pre odolnosť voči vyhoreniu sadzí. Dymovody, ktoré sú odolné voči vyhoreniu sadzí sú označené písmenom G (tie, ktoré nie sú odolné voči vyhoreniu sadzí sa označujú písmenom O). Teplota horenia sadzí je približne 1000°C.
- Číslo za písmenom G (v našom príklade G450): označuje minimálnu vzdialenosť od horľavých materiálov v mm (v našom príklade majú byť horľavé materiály vo vzdialenosti najmenej 450 mm od dymovodu).
CE certifikát
CE certifikát potvrdzuje, že dymovod spĺňa prísne európske normy týkajúce sa bezpečnosti, ochrany zdravia a životného prostredia. Pre mnohé výrobky, vrátane dymovodov, je označenie CE povinné pri ich uvádzaní na trh v rámci Európskej únie. Označenie CE zvyšuje dôveru spotrebiteľov v kvalitu a bezpečnosť výrobku. Pri výbere dymovodu je preto nevyhnutné overiť, či má výrobok platný CE certifikát.
Inštalácia a údržba dymovodu
Spôsoby zapojenia dymovodu
Rozlišujeme dva hlavné spôsoby zapojenia dymovodu: "po vode" a "po dyme".
Zapojenie dymovodu po vode
Zapojenie dymovodu po vode spočíva v tom, že kondenzát, ktorý sa môže vytvárať v komíne a dymovode, je vedený naspäť do spotrebiča, kde sa odparí. Dymovod sa zapája zúženou časťou nadol (smerom k spotrebiču), a teda kondenzát nevyteká mimo dymovod. Na hrdlo spotrebiča sa dáva antikondenzačný nadstavec. Ďalšie časti dymovodu sú vždy nasúvané zúženým koncom v smere spotrebiča, aby sme sa vyhli možnému vytekaniu kondenzátu v ktoromkoľvek mieste dymovodu.
Zapojenie dymovodu po dyme
Pokiaľ je teplota spalín zo spotrebiča dostatočne vysoká (cca 300°C a viac) a nehrozí riziko kondenzácie, môžeme dymovody zapojiť „po dyme“. Zapojenie dymovodu po dyme sa používa častejšie. Dôvodom je aj to, že väčšina spotrebičov nie je prispôsobená pre napojenie dymovej rúry zúženou časťou na spotrebič. Nevýhodou tohto spôsobu napojenia je možný únik kondenzátu cez spoj dymovodu.
Napojenie dymovodu na komín
Spôsob napojenia dymovodu na komín závisí od typu komína.
- Napojenie na murovaný komín: Pokiaľ máme murovaný komín, treba do steny komína urobiť otvor a zamurovať komínovú zder. Po jej zamurovaní sa inštaluje dymovod v smere od spotrebiča „po dyme“.
- Napojenie na keramický komín: Pokiaľ máte keramický komín (so šamotovými vložkami), napojeniu na komín venujte zvýšenú pozornosť. Dymovod sa nikdy nesmie napojiť do keramického komína bez dilatačného materiálu. Pre napojenie dymovodu do komína je najlepším riešením vonkajšia prechodka. Táto absolútne eliminuje riziko prasknutia šamotovej komínovej vložky. Ďalšou voľbou je možnosť použitia vnútornej prechodky s tesniacou šnúrou.
Testovanie rozliatia ohrievača vody: Spätné odsávanie spalín z prirodzeného ťahu ohrievača vody
Ďalšie dôležité aspekty pri inštalácii dymovodu
- Dymovod by mal byť čo najkratší.
- Dymovod by nikdy nemal smerom k sopúchu klesať alebo byť v rovine.
- Priemer hrdla na výstupe spalín zo spotrebiča by mal byť rovnaký ako je vnútorný priemer komína. V prípade odlišného priemeru dymovodu a komína je potrebné použiť redukciu. Odporúčame však dymovod redukovať maximálne o 30 mm.
Kondenzát v dymovode
Kondenzát v dymovode vzniká, keď sa vodná para obsiahnutá v spalinách ochladí a skvapalní na vnútorných stenách dymovodu. Tento jav môže viesť k viacerým problémom, ako je korózia dymovodu, zníženie jeho životnosti či nepríjemný zápach.
Metódy minimalizácie tvorby kondenzátu:
- Správne zapojenie dymovodu: Dymovod by mal byť inštalovaný s miernym stúpaním smerom ku komínu.
- Používanie suchého paliva: Vlhké drevo alebo iné nevhodné palivá obsahujú viac vody, čo zvyšuje pravdepodobnosť kondenzácie.
- Správny priemer dymovodu: Ak je priemer dymovodu príliš veľký, spaliny sa môžu rýchlejšie ochladzovať, čo vedie k tvorbe kondenzátu.
- Inštalácia antikondenzačného nadstavca: Antikondenzačný nadstavec zachytáva kondenzát.
- Pravidelná údržba a čistenie: Pravidelné čistenie dymovodu a komína od sadzí a dechtu zabraňuje ich hromadeniu, čo môže prispieť k zníženiu kondenzácie.
Komínová klapka
Niektoré spotrebiče majú z výroby zabudovanú komínovú klapku, niektoré ju však nemajú. O použití komínovej klapky rozhoduje komínový ťah. Pri nových komínoch s dobrým ťahom odporúčame použitie komínovej klapky. Pri starších komínoch alebo redukovaných dymovodoch s nižším komínovým ťahom je použitie klapky zbytočné. Ak nemáte klapku pri výpuste z kachlí, určite odporúčame do zostavy jednu umiestniť. Vďaka klapke dokážete regulovať ťah komína a tým znížite spotrebu a zároveň zvýšite účinnosť kachlí.
Časté chyby pri inštalácii dymovodu
Pri inštalácii dymovodu sa často vyskytujú chyby, ktoré môžu ovplyvniť bezpečnosť a účinnosť vykurovacieho systému:
- Nesprávny výber materiálu dymovodu: Použitie materiálov, ktoré nie sú odolné voči vysokým teplotám spalín, môže viesť k ich poškodeniu.
- Nedostatočná vzdialenosť od horľavých materiálov: Nedodržanie minimálnej vzdialenosti medzi dymovodom a horľavými konštrukciami môže zvýšiť riziko požiaru.
- Nesprávne zaústenie dymovodu do sopúcha: Priamo sa zaústi čierna dymovodová rúra do šamotového sopúcha s nedostatočnou medzerou, dilatáciou a dôjde k prasknutiu sopúcha.
- Nesprávne napojenie "po dyme" pri nízkych teplotách spalín: Môže viesť k vytekaniu vody alebo dechtu zo sopúcha.
Príslušenstvo k dymovodom
Okrem samotných dymovodov je k dispozícii aj široký sortiment príslušenstva, ktoré uľahčuje montáž a zabezpečuje funkčnosť systému:
- Redukcie a prechodky: Umožňujú prepojenie rôznych priemerov rúr.
- Koleno nadstavné s revíznym otvorom: Kombinuje funkciu kolena a revízneho otvoru.
- Ružica: Dekoratívny prvok, ktorý slúži na zakrytie otvoru v stene.
- Zátka: Používa sa na uzatvorenie nepoužívaného vývodu.
- Tesniaci materiál: Šnúry a tmely na vysoké teploty pre zabezpečenie tesnosti spojov.

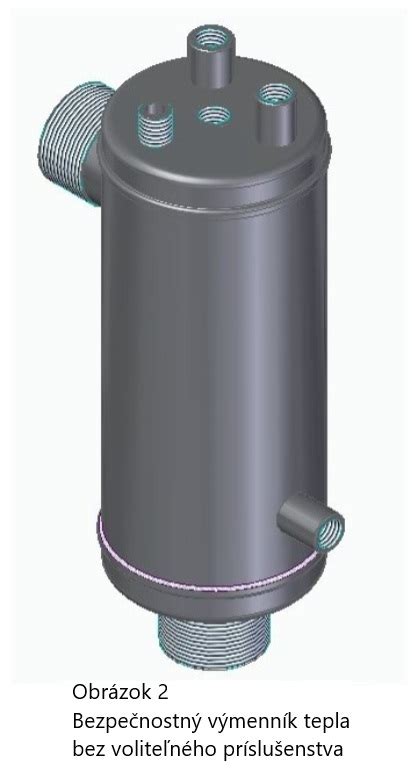

Výmenníky tepla pre kachle na drevo
Výmenníky tepla pre kachle na drevo sa používajú na obnovenie teploty spalín. Výmenník tepla odoberá zvyškové teplo zo spalín odchádzajúcich z dymovodu a odovzdáva ho vybranému vykurovanému interiéru. Tým sa zvýši účinnosť vykurovania, čím sa znížia náklady na vykurovanie. Výmenníky tepla sú určené pre všetky typy kachlí, krbov, sporákov. Pripájajú sa k dymovodu kachlí a zvyšujú tak vykurovaciu plochu, výkon a účinnosť kachlí.
Princíp fungovania výmenníka tepla
Spaliny odchádzajú z kachlí pri teplote približne 280 °C - 380 °C. Tieto spaliny zvyčajne odchádzajú priamo komínom, ale s výmenníkom tepla ich môžete zadržať a získať z nich ešte viac tepla. Výmenník tepla má v sebe prieduchy, ktoré zväčšujú vykurovaciu plochu pre vyššiu účinnosť.
Výber a umiestnenie výmenníka tepla
Pred kúpou výmenníka tepla je dôležité zmerať teplotu spalín v mieste, kde ho chcete umiestniť. Teplota spalín by mala byť najmenej 150 °C. Výmenník tepla by mal byť umiestnený čo najbližšie k sporáku, najlepšie priamo na ňom. Ďalej umiestnite dymovod s klapkou, aby ste mohli regulovať výstup spalín z výmenníka tepla, a tým aj jeho výkon (teplotu).
Legislatíva a normy pre dymovody na Slovensku
Pri montáži dymovodov na Slovensku je nevyhnutné dodržiavať platné normy a predpisy, ktoré zabezpečujú bezpečnosť a správnu funkčnosť vykurovacích systémov:
- Vyhláška Ministerstva vnútra SR č. 401/2007 Z. z.: Táto vyhláška ustanovuje technické podmienky a požiadavky protipožiarnej bezpečnosti pri inštalácii a prevádzkovaní palivových spotrebičov, ako aj pri výstavbe a používaní komínov a dymovodov.
- STN EN 1443: Táto európska norma, prijatá ako slovenská technická norma, sa zaoberá navrhovaním, montážou a uvedením do prevádzky komínov a dymovodov pre otvorené spotrebiče.
- STN EN 1856-1 a STN EN 1856-2: Tieto normy stanovujú požiadavky na navrhovanie, výstavbu a prevádzku komínov a dymovodov.
Dodržiavanie uvedených noriem a predpisov je nevyhnutné pre bezpečnú a efektívnu prevádzku vykurovacích systémov.
Údržba a čistenie dymovodu
Zabezpečenie bezpečnosti vášho dymovodu je kľúčové pre správnu a bezpečnú prevádzku vykurovacieho systému. Pravidelná údržba zahŕňa kontrolu tesnosti a stability, ako aj čistenie. Vyhláška Ministerstva vnútra nariaďuje čistenie pre spotrebiče na pevné palivá s výkonom do 50kW každé 4 mesiace. Ak je dymovod prístupný, mal by byť navrhnutý tak, aby sa dal jednoducho rozobrať. Pre zvýšenie stability dymovodu sa používa upevňovacia objímka, ktorá zabraňuje samovoľnému vysunutiu dymovodu zo sopúcha. Pre dymovod s dĺžkou nad 2m sa jej použitie vyžaduje.
