Plastové potrubné systémy pre kanalizáciu sú moderným, technicky vyspelým a ekologickým výrobkom. Plasty sú v súčasnej dobe považované za najvýhodnejší materiál pre kanalizačné potrubia, na ktoré sú pri použití kladené jednak vysoké nároky mechanické, tak i chemické, a ktoré majú minimálne zaťažovať životné prostredie. Kanalizačné plastové rúry slúžia na vybudovanie kanalizačných a odpadových sietí a sú vhodné aj na odvetrávanie objektov.
Materiálové Typy Plastových Kanalizačných Rúr
Na trhu sú dostupné rôzne typy plastových rúr, ktoré sa líšia svojím zložením a špecifickými vlastnosťami. Medzi najpoužívanejšie patria rúry z PVC-U a HDPE materiálov, ktoré poskytujú dlhú životnosť a spoľahlivosť pre rôzne aplikácie.
PVC-U Rúry (Nemäkčené PVC)
Kanalizačné rúry a príslušné tvarovky sú vyrábané z polyvinylchloridu (PVC), ktorý neobsahuje zmäkčovadlá (ftaláty a pod.). Materiál sa nazýva tvrdé PVC, tiež nemäkčené PVC, skratka je PVC-U, ktoré sa vyznačuje vysokou tvrdosťou a tvarovou stálosťou. PVC-U neobsahuje zmäkčovadlá ani olovnaté stabilizátory.
Hladké rúry sú dodávané v dvoch prevedeniach, a to: so štruktúrovanou stenou (odľahčená stredná vrstva) dľa normy prEN 13 476, vyrábané koextrúziou (tzv. koex) a s kompaktnou stenou dľa normy ČSN EN 1479. Obidva varianty majú hladké steny vnútorné i vonkajšie, technické parametre a podmienky ich skúšania zodpovedajú príslušnej norme.
HDPE Rúry (Vysokohustotný Polyetylén)
Rúry HDPE sú určené pre použitie na dopravu pitnej a úžitkovej vody, prevažne pri použití v zemi, pre tlakovú a podtlakovú kanalizáciu. Ich vlastnosti však umožňujú použitie pre transport celej rady ďalších látok, pokiaľ im materiál trubiek a tesniacich krúžkov odoláva. Ďalej je možné dopravovať stlačený vzduch a iné plyny. Nie sú schválené pre dopravu vykurovacích plynov a látok, pri ktorých hrozí nebezpečie vzniku elektrostatického náboja.
PE100RC AQUALINE RC1
Rúry PE100RC AQUALINE RC1 sú jednovrstvové tlakové rúry z homogénneho materiálu PE100 RC, určené na rozvod pitnej vody, tlakové a podtlakové rozvody vody pre všeobecné účely, kanalizačné prípojky a stokové siete uložené v zemi. Vysoká odolnosť proti pomalému šíreniu trhlín zvyšuje prevádzkovú bezpečnosť a životnosť potrubia. Rúry sú čierne s modrými alebo hnedými identifikačnými pruhmi a sú vhodné na pokládku do otvoreného výkopu bez pieskového lôžka až do zrnitosti obsypu 200 mm. Zároveň sú použiteľné pre menej náročné bezvýkopové technológie, ako je relining, pluhovanie alebo frézovanie. Systém je dostupný v dimenziách 32 až 400 mm, v SDR 7,4 / 11 / 17, tlakových radoch PN 10, PN 16 a PN 25 a v dĺžkach 6 m, 12 m alebo náviny do 100 m (do DN 125 vrátane).
PE100RC AQUALINE RC2
Rúry PE100RC AQUALINE RC2 sú dvojvrstvové tlakové rúry z materiálu PE100 RC, určené na rozvod pitnej vody, tlakové a podtlakové rozvody vody pre všeobecné účely, kanalizačné prípojky a stokové siete uložené v zemi. Vysoká odolnosť proti pomalému šíreniu trhlín zabezpečuje dlhodobú prevádzkovú spoľahlivosť. Rúry majú farebnú vonkajšiu vrstvu (cca 10 % hrúbky steny), ktorá zodpovedá dopravovanému médiu a umožňuje jednoduchú vizuálnu kontrolu prípadného poškodenia potrubia. Sú vhodné na bezpieskovú pokládku do otvoreného výkopu do zrnitosti obsypu 200 mm a pre šetrné bezvýkopové technológie, ako je relining, pluhovanie alebo frézovanie. Systém je dostupný v dimenziách 32 až 560 mm (od DN 250 v prevedení Herkules), v SDR 11 a 17, tlakových radoch PN 10 a PN 16 a v dĺžkach 6 m, 12 m alebo náviny do 100 m (do DN 110 vrátane). Čierna farba zvyšuje UV stabilitu a umožňuje dlhšie skladovanie.
Kľúčové Vlastnosti a Výhody Plastových Kanalizačných Rúr (vrátane DN 400)
Plastové kanalizačné rúry, vrátane tých s priemerom DN 400 mm, ponúkajú celý rad výhod, ktoré prispievajú k ich obľúbenosti a spoľahlivosti v moderných kanalizačných systémoch.
- Životnosť: Životnosť rúr je podľa smerníc TEPPFA minimálne 100 rokov. Doporučená plánovacia životnosť potrubného systému v prípade správnej pokládky je podľa smerníc LAWA Leitlinien zur Durchfuhrung Kostenvergleichsrechnungen vyd.1998 zhodná so skoršie používanou kameninou t.j. 50-80 (100) rokov.
- Chemická odolnosť: Rúry a tesniace krúžky (materiál SBR) odolávajú všetkým bežným splaškom a všetkému pôsobeniu bežných druhov zeminy. Okrem bežných krúžkov je možné dodať i tesniace krúžky odolné voči olejom (NBR).
- Teplotná odolnosť: Odolné maximálnej teplote + 60 °C.
- Ľahkosť a manipulácia: Veľmi ľahký materiál. Jednoduchý a ľahký spôsob, ako v doprave tak v manipulácii. Rúry AQUALINE RC1/RC2 sa vyznačujú vysokou odolnosťou voči bodovému zaťaženiu, zníženým rizikom zlyhania pri lokálnom poškodení a nevyžadujú použitie chráničky.
- Tesnosť a spoľahlivosť: Trubky a tvarovky sú dodávané v prevedení s nástrčným hrdlom opatreným tesniacim krúžkom z elastomeru. Tento systém zaručuje pri správnej montáži dokonalú tesnosť do výšky vodného stĺpca 5 m, a tým aj ekologickú istotu kanalizačného systému. Rúry sú tesné i pri deformácii a vychýlení hrdla dľa podmienok ČSN EN 1277. Rúrkové spoje sú odolné voči vode a iné typy kvapalín. Spojenie pomocou tesnenia z EPDM gumy (EN 681).
- Minimálna údržba: Prakticky žiadne náklady na údržbu potrubia.
Montáž a Spájanie Plastových Kanalizačných Rúr
Inštalácia plastových kanalizačných rúr je rýchla a relatívne jednoduchá, čo prispieva k celkovým nízkym nákladom na montáž.
- Príprava rúr: Rúry sa môžu rezat manuálne, alebo mechanickými pílami. Konce rúr sú opatrené zkosením pod uhlom 15°.
- Príprava spojenia: Príprava spájania dvoch rúr s hrdlom začína očistením konca rúry a hrdla druhej rúry. Overte, či je tesniaci krúžok správne nasadený, či nie je prekrútený.
- Spájanie: Po dôkladnom očistení oboch koncov rúr a správnom nasadení tesniaceho krúžku sa jemnou vrstvou mazadla namaže tesniaci krúžok a hladký koniec rúry sa zasunie do hrdla, kým nedorazí nakoniec. Mazanie medzi klznými plochami a tesniacim krúžkom je zakázané! Použitie agresívnych olejov a mazadiel, ktoré by poškodili tesniaci krúžok je zakázané! Súosost rúr a tvaroviek musí byt zaručená.
- Techniky spájania HDPE: Spájanie je možné zváraním na tupo, elektrotvarovkami alebo pomocou zverných spojok.
Montáž PPS Plastových spojek na polyetylenové trubky
Nasledujúca tabuľka sumarizuje kľúčové vlastnosti a rozdiely medzi jednotlivými typmi plastových kanalizačných rúr:
| Vlastnosť / Typ Rúry | PVC-U (Pipelife) | HDPE (Všeobecne) | PE100RC AQUALINE RC1 | PE100RC AQUALINE RC2 |
|---|---|---|---|---|
| Materiál | Tvrdé PVC (PVC-U), bez zmäkčovadiel | Vysokohustotný Polyetylén (HDPE) | Homogénny PE100 RC | Dvojvrstvový PE100 RC |
| Prevedenie steny | Štruktúrovaná (koex) / Kompaktná | - | Jednovrstvová | Dvojvrstvová, farebná vonkajšia vrstva |
| Max. priemer (DN) | - | - | 400 mm | 560 mm |
| Použitie | Kanalizačné a odpadové siete, odvetrávanie | Pitná a úžitková voda, tlaková/podtlaková kanalizácia | Pitná voda, tlaková/podtlaková kanalizácia, prípojky, stokové siete | Pitná voda, tlaková/podtlaková kanalizácia, prípojky, stokové siete |
| Odolnosť voči trhlinám | Vysoká tvrdosť a stálosť | - | Vysoká | Vysoká |
| Pokládka | - | Prevažne v zemi | Bez pieskového lôžka (zrnitost obsypu 200 mm), relining, pluhovanie, frézovanie | Bez pieskového lôžka (zrnitost obsypu 200 mm), relining, pluhovanie, frézovanie |
| Spájanie | Nástrčné hrdlo s elastomérovým tesnením | Tesniace krúžky | Zváranie na tupo, elektrotvarovky, zverné spojky | Zváranie na tupo, elektrotvarovky, zverné spojky |
| Životnosť | Minimálne 100 rokov (TEPPFA) | - | Zvýšená prevádzková bezpečnosť | Dlhodobá prevádzková spoľahlivosť |
| Max. teplota | +60 °C | - | - | - |
| Odolnosť voči zaťaženiu | - | - | Vysoká voči bodovému zaťaženiu | Vysoká voči bodovému zaťaženiu |

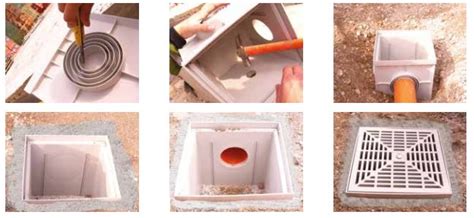

Plastové Revízne a Vstupné Šachty ako Súčasť Systému
Pre kompletné a efektívne kanalizačné riešenia sú nevyhnutnou súčasťou aj plastové revízne a vstupné šachty, ktoré dopĺňajú potrubné systémy.
Plastové revízne a vstupné šachty Pipelife predstavujú moderné, technicky vyspelé a ekologické riešenie pre kanalizačné, drenážne a systémy hospodárenia s dažďovou vodou. Sú navrhnuté ako plnohodnotná náhrada tradičných betónových šácht, pričom prinášajú výrazné praktické aj ekonomické výhody počas celej doby životnosti kanalizácie. Vďaka nízkej hmotnosti umožňujú jednoduchý transport a montáž bez potreby ťažkej mechanizácie, čo výrazne znižuje náklady na realizáciu.
Plastové materiály PP a PVC-U zabezpečujú vynikajúcu odolnosť voči korózii, cementovému bacilu, abrazi, tvorbe inkrustácií a biologickým vplyvom, pričom šachty nekorodujú a sú netečné voči bludným prúdom. Systém šácht Pipelife zahŕňa rozmery DN 200 až DN 1000 a je určený pre miesta s bežným aj vysokým dopravným zaťažením, pre mestské aj vidiecke kanalizačné siete, ako aj pre drenážne systémy a riešenia dažďovej vody RAINEO. Stavebnicová konštrukcia umožňuje vysokú variabilitu a jednoduché prispôsobenie projektu, jednotlivé diely sú spájané pomocou elastomérových tesniacich krúžkov obdobne ako plastové potrubie. Je garantovaná trvalá vodotesnosť do výšky 5 m vodného stĺpca (0,5 bar), pričom cez spoje nepreniká zápach ani radón. Vstupy aj výstupy šachty sú vždy určené pre potrubie rovnakého rozmeru a šachty je možné priamo alebo pomocou adaptérov pripojiť na všetky typy plastového potrubia Pipelife.
