Kanalizačné systémy sú neodmysliteľnou súčasťou moderných domácností a budov. Pri plánovaní, rekonštrukcii alebo údržbe týchto systémov je dôležité zvoliť správne komponenty, ktoré zabezpečia spoľahlivé a dlhodobé fungovanie. V tomto článku sa zameriame na kanalizačné rúry s priemerom 150 mm, ich vlastnosti, použitie a dôležité aspekty pri ich výbere a inštalácii. Kanalizačné rúry s priemerom 150 mm predstavujú dôležitú súčasť infraštruktúry pre odvádzanie odpadových vôd a dažďovej vody.
Materiály a vývoj kanalizačných potrubí
V minulosti sa na odvod splaškov používalo potrubie z PVC. Hoci je to dobrý a trvanlivý materiál, neznesie však dlhodobo teploty vyššie ako 40°C. Splašky, ktoré produkuje väčšina moderných domácností, však často dosahujú teplotu až 100°C. Spoľahlivé odvedenie takýchto odpadových vôd zaručí HT odpadový systém z polypropylénu. HT (vysokoteplotný) odpadový systém z polypropylénu je navrhnutý tak, aby odolával vyšším teplotám a zabezpečil spoľahlivé odvádzanie odpadových vôd aj z moderných domácností.
Kanalizačné rúry s priemerom 150 mm sa vyrábajú z rôznych materiálov, pričom každý materiál má svoje špecifické vlastnosti a použitie. Medzi najčastejšie materiály patria:
- PVC-U (neměkčený polyvinylchlorid): Rúry z PVC-U sú ľahké, chemicky odolné a majú hladký vnútorný povrch, čo znižuje riziko usadzovania nečistôt. Sú vhodné pre gravitačné kanalizačné systémy s teplotou média do 60 °C.
- HDPE (vysokohustotný polyetylén): Rúry z HDPE sú flexibilné, odolné voči nárazom a chemikáliám. Sú vhodné pre tlakovú aj podtlakovú kanalizáciu a môžu sa používať na dopravu pitnej a úžitkovej vody, stlačeného vzduchu a iných plynov (okrem vykurovacích plynov a látok s rizikom elektrostatického náboja).
- PP (polypropylén): PP-HT systém je určený pre pripojovacie, odtokové, odpadné, splaškové, dažďové a vetracie potrubia vo vnútri domov a priemyselných stavieb.
- Betón a železobetón: Betónové a železobetónové rúry sú vyrábané odlievaním v oceľových formách. V hrdlách rúr je integrované tesnenie, ktoré zabezpečuje spojenie bez úniku. Železobetónové rúry obsahujú oceľovú výstuž, ktorá im dodáva väčšiu pevnosť a odolnosť voči tlaku. Tieto rúry sú vyrábané z kvalitného betónu, ktorý im dodáva vysokú pevnosť, trvanlivosť a odolnosť voči poveternostným vplyvom.
Priemery a špecifiká rúr DN 150
Bežný odpadný systém HT je dodávaný v rôznych priemeroch, aby vyhovoval rôznym potrebám a aplikáciám. Medzi najčastejšie používané priemery patria: 32 mm, 40 mm, 50 mm, 70 mm, 100 mm, 125 mm a 150 mm. Priemer 150 mm je často využívaný pre hlavné zvody a systémy s vyšším prietokom.
Je dôležité poznamenať, že priemer 150 mm sa vzťahuje na vnútorný priemer rúry. Vonkajší priemer sa môže líšiť v závislosti od hrúbky steny rúry a použitého materiálu.
Použitie kanalizačných rúr s priemerom 150 mm
Kanalizačné rúry s priemerom 150 mm nachádzajú široké uplatnenie v rôznych typoch kanalizačných systémov. Ich robustnosť a kapacita sú ideálne pre:
- Gravitačný kanalizačný systém: Rúry a tvarovky KG PVC-U sú určené na transport priemyselného a komunálneho odpadu a dažďovej vody pri teplotách média do 60 °C. Pri splnení tejto podmienky je životnosť rúr minimálne 50 rokov. Kanalizačné rúry a tvarovky KG PVC-U sú odolné voči mikroorganizmom nachádzajúcich sa v agresívnom odpade. Kruhová tuhosť rúr je 4 kN/m2, resp. 8 kN/m2 (SN4, resp. SN8).
- Vysokoteplotné vnútorné systémy: PP-HT systém je určený pre pripojovacie, odtokové, odpadné, splaškové, dažďové a vetracie potrubia vo vnútri domov a priemyselných stavieb (oblasť použitia B - v budovách a na ich vnútorných stenách), ktoré sú napájané na systém vonkajšej kanalizácie. PP-HT systém sa vyznačuje odolnosťou proti vysokým teplotám odpadových tekutín (maximálna dovolená teplota odpadového média je do 100°C). Minimálne teploty pre použitie sú do -10 °C.
Jednotné rozmery systému umožňujú spájať PP rúry nielen s inými PP rúrami rôznych výrobcov, ale aj s PVC rúrami iných materiálov pre zvislé odpady príslušného rozmeru. Plastové potrubné systémy Pipelife pre kanalizáciu sú moderným, technicky vyspelým a ekologickým výrobkom. Kanalizačné rúry a príslušné tvarovky Pipelife sú vyrábané z polyvinylchloridu (PVC), ktorý neobsahuje zmäkčovadlá (ftaláty a pod.). Obidva varianty majú hladké steny vnútorné i vonkajšie, technické parametre a podmienky ich skúšania zodpovedajú príslušnej norme. Konce rúr sú opatrené zkosením pod uhlom 15°, opatreným tesniacim krúžkom z elastomeru. Tento systém zaručuje pri správnej montáži dokonalú tesnosť do výšky vodného stĺpca 5 m, a tým aj ekologickú istotu kanalizačného systému. Životnosť rúr je podľa smerníc TEPPFA minimálne 100 rokov. Je dôležité poznamenať, že pre centrálne vysávače v rodinných domoch sa odporúčajú výlučne menšie rozmery DN 40-50, nie 150mm.
Inštalácia odpadového potrubia
Inštalácia odpadových potrubí je nevyhnutnou súčasťou plánovania a rekonštrukcie kúpeľní, kuchýň a technických miestností, jednoducho všade tam, kde sú odpadové rúry položené vo vnútri domu. Dôležité je dodržiavať správne postupy a používať vhodné mazadlá a tesniace krúžky pre zabezpečenie tesnosti spojov.
Základné kroky pri inštalácii

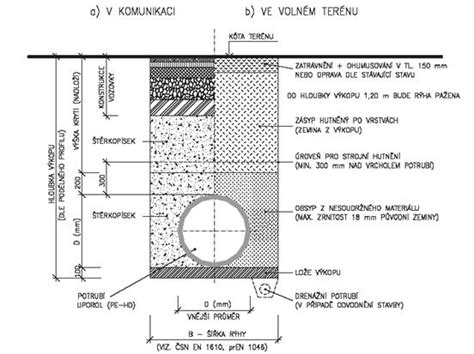

- Príprava: Pred inštaláciou je potrebné pripraviť výkop, ktorý musí byť dostatočne široký a hlboký. Dno výkopu by malo byť rovné a zhutnené.
- Ukladanie rúr: Rúry sa ukladajú do výkopu s požadovaným spádom (zvyčajne 1-3 %). Je dôležité zabezpečiť, aby rúry boli uložené na stabilnom podklade a aby nedochádzalo k ich prehýbaniu.
- Spájanie rúr: Rúry sa spájajú zasunutím do hrdla pomocou tesniaceho krúžku. Príprava spájania dvoch rúr s hrdlom začína očistením konca rúry a hrdla druhej rúry. Overte, či je tesniaci krúžok správne nasadený a či nie je prekrútený. Súososť rúr a tvaroviek musí byť zaručená. Po dôkladnom očistení oboch koncov rúr a správnom nasadení tesniaceho krúžku sa jemnou vrstvou mazadla namaže tesniaci krúžok a hladký koniec rúry sa zasunie do hrdla, kým nedorazí nakoniec. Použitie agresívnych olejov a mazadiel, ktoré by poškodili tesniaci krúžok, je zakázané!
- Zasypávanie výkopu: Po spojení rúr sa výkop zasype zeminou. Je dôležité, aby zemina bola zhutnená po vrstvách, aby nedošlo k poškodeniu rúr.
- Revízia: Po zasypaní výkopu je potrebné vykonať revíziu kanalizačného systému, aby sa zistilo, či nedochádza k úniku vody.
How to install drainage pipes with the correct fall? OHOB Training Academy
Sortiment tvaroviek a príslušenstva pre DN 150
Súčasťou ponuky sú najširšie sortimenty tvaroviek na trhu, ktoré umožňujú flexibilné riešenia pri inštalácii. Mimo bežných tvaroviek sú v sortimente i kombinované tvarovky - kolená s odbočkami atď. Na trhu je dostupný široký sortiment produktov a príslušenstva pre kanalizačné rúry s priemerom 150 mm, vrátane:
- Kanalizačné odbočky: Používajú sa na pripojenie bočných vetiev kanalizačného systému. Dostupné sú rôzne typy odbočiek, napr. s uhlom 45° alebo 87°.
- Kanalizačné redukcie: Používajú sa na prechod medzi rúrami rôznych priemerov. Napríklad, redukcia DN250/150 umožňuje prechod z rúry s priemerom 250 mm na rúru s priemerom 150 mm.
- Kanalizačné upchávky: Používajú sa na dočasné zastavenie prietoku v potrubí. Mechanické upchávky STORA Camstopper sú vyvinuté na rýchle a bezpečné zastavenie prietoku v dažďovom alebo kanalizačnom potrubí.
- Spätné klapky: Zabraňujú spätnému toku odpadových vôd. Príkladom je Plastick Koncová klapka EF 150 B na prírubu DN150 / stenu - špecializovaný produkt pre ochranu pred spätným zaplavením.
- Kanalizačné vpuste: Slúžia na zachytávanie vody z povrchu a jej odvádzanie do kanalizácie. Dostupné sú rôzne typy vpusťí, napr. bočné vpuste s vodnou hladinou alebo so suchou klapkou.
- Kanalizačné šachty: Umožňujú prístup do kanalizačného systému na účely kontroly, čistenia a údržby. Plastové revízne a vstupné šachty Pipelife predstavujú moderné, technicky vyspelé a ekologické riešenie pre kanalizačné, drenážne a systémy hospodárenia s dažďovou vodou. Sú navrhnuté ako plnohodnotná náhrada tradičných betónových šácht, pričom prinášajú výrazné praktické aj ekonomické výhody počas celej doby životnosti kanalizácie. Vďaka nízkej hmotnosti umožňujú jednoduchý transport a montáž bez potreby ťažkej mechanizácie, čo výrazne znižuje náklady na realizáciu. Plastové materiály PP a PVC-U zabezpečujú vynikajúcu odolnosť voči korózii, cementovému bacilu, abrazi, tvorbe inkrustácií a biologickým vplyvom, pričom šachty nekorodujú a sú netečné voči bludným prúdom. Systém šácht Pipelife zahŕňa rozmery DN 200 až DN 1000 a je určený pre miesta s bežným aj vysokým dopravným zaťažením, pre mestské aj vidiecke kanalizačné siete, ako aj pre drenážne systémy a riešenia dažďovej vody RAINEO. Stavebnicová konštrukcia umožňuje vysokú variabilitu a jednoduché prispôsobenie projektu, jednotlivé diely sú spájané pomocou elastomérových tesniacich krúžkov obdobne ako plastové potrubie. Je garantovaná trvalá vodotesnosť do výšky 5 m vodného stĺpca (0,5 bar), pričom cez spoje nepreniká zápach ani radón. Tesnenia sú konštrukčne umiestnené tak, aby neboli vystavené zvislému zaťaženiu zeminou ani dopravou, čo zabezpečuje dlhodobú spoľahlivosť systému. Hladký vnútorný povrch šácht zabezpečuje výborné hydraulické vlastnosti a samočistiaci efekt aj pri nízkych prietokových rýchlostiach, čo vedie k minimálnym prevádzkovým nákladom počas celej životnosti. Šachtové dná DN 200 až DN 1000 umožňujú použitie kamerových kontrolných systémov aj vysokotlakové čistenie, pričom odporúčaný čistiaci tlak je do 120 bar. Integrované výkyvné hrdlá umožňujú korekciu uhla napojenia potrubia ±7,5° vo všetkých smeroch bez vzniku pnutia v spojoch. Vstupy aj výstupy šachty sú vždy určené pre potrubie rovnakého rozmeru a šachty je možné priamo alebo pomocou adaptérov pripojiť na všetky typy plastového potrubia Pipelife.
- Mazadlá: Používajú sa na uľahčenie spájania rúr s hrdlami. Je dôležité používať mazadlá, ktoré sú kompatibilné s materiálom rúr a tesniacich krúžkov. Použitie agresívnych olejov a mazadiel, ktoré by poškodili tesniaci krúžok, je zakázané!
Porovnanie produktov a výrobcov
Na trhu nájdeme rôzne typy kanalizačných rúr s priemerom 150 mm od rôznych výrobcov. Pri výbere konkrétneho produktu je vhodné porovnať ceny a parametre od rôznych predajcov. Nasledujúca tabuľka uvádza príklady kanalizačných rúr DN 150 a ich orientačné ceny:
| Produkt | Priemer | Dĺžka | Cena (približná) | Predajca |
|---|---|---|---|---|
| Pipelife HT odpadová rúra | DN150 | 1000mm | (cena sa líši) | (rôzni predajcovia) |
| Pipelife KGRE DN 150 | DN150 | (špecifikácia sa môže líšiť) | 17,77 - 22,80 € | 2 obchody |
| Plastick Koncová klapka EF 150 B | DN150 (prírubová) | - | 115,93 € | Plastick |
| Geberit Silent-PP rúrka s mufou | 160mm | 150cm | (cena sa líši) | cerpacia-technika.sk |
Uvedené informácie sú len orientačné. Pred nákupom vo vybranom obchode odporúčame overiť, že predávaný model má kľúčové vlastnosti podľa vašich požiadaviek.
Bezpečnosť a údržba kanalizačných rúr s priemerom 150 mm
Pri práci s kanalizačnými rúrami je dôležité dodržiavať bezpečnostné predpisy. Je potrebné používať ochranné rukavice a okuliare, aby sa predišlo poraneniu. Pri rezaní rúr je potrebné používať vhodné nástroje a dodržiavať bezpečnostné pokyny výrobcu.

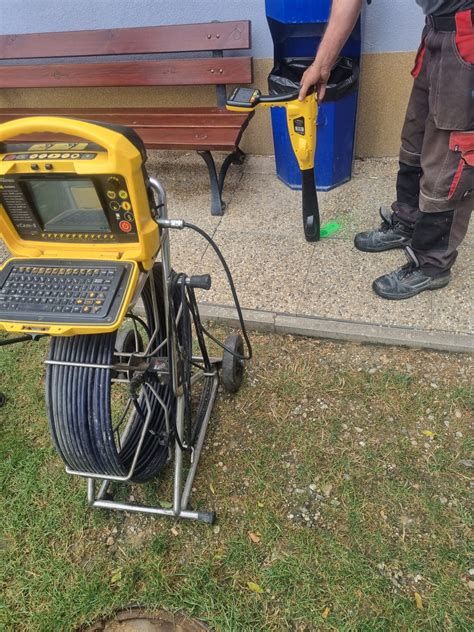

Pravidelná údržba kanalizačného systému je dôležitá pre jeho správne fungovanie a predĺženie životnosti. Je potrebné pravidelne kontrolovať stav rúr a tesniacich krúžkov a v prípade potreby ich vymeniť. Hladký vnútorný povrch šácht zabezpečuje výborné hydraulické vlastnosti a samočistiaci efekt aj pri nízkych prietokových rýchlostiach, čo vedie k minimálnym prevádzkovým nákladom počas celej životnosti. Šachtové dná umožňujú použitie kamerových kontrolných systémov aj vysokotlakové čistenie.
