Hmotnosť jednotky oceľovej rúry (kg/m alebo lb/ft) je dôležitý parameter, ktorý musí byť špecifikovaný v objednávke. Pochopenie tohto kľúčového parametra je nevyhnutné pre rôzne aplikácie, od stavebných projektov až po priemyselné inštalácie.
Prostredníctvom meračov hmotnosti potrubia a celkového množstva získame celkovú hmotnosť pre požiadavku potrubia. Ďalším spôsobom, ako to získať, je zistiť z tabuľky oceľových rúrok. Hmotnosť jednotky oceľovej rúry je ďalší spôsob, ako vyjadriť plán veľkosti potrubia, vypočítať maximálny tlak potrubia a urobiť rozpočet pre celý projekt potrubia.
Faktory ovplyvňujúce hmotnosť oceľovej rúry
Hmotnosť oceľovej rúry na meter je primárne určená tromi kľúčovými faktormi:
- Vonkajší priemer: Vonkajší priemer (OD) oceľovej rúry sa vzťahuje na meranie vonkajšieho obvodu rúry. Rúry s väčšími vonkajšími priemermi majú vo všeobecnosti tendenciu byť ťažšie na meter v porovnaní s rúrkami s menšími priemermi.
- Hrúbka steny: Hrúbka steny (WT) oceľovej rúry je vzdialenosť medzi vnútorným a vonkajším povrchom rúry. Hrubšie steny sú na meter ťažšie ako tenšie steny s rovnakým vonkajším priemerom.
- Hustota ocele: Hustota oceľového materiálu použitého na výrobu rúry tiež zohráva významnú úlohu pri určovaní jej hmotnosti na meter. Rôzne druhy ocele majú rôznu hustotu, čo môže ovplyvniť hmotnosť potrubia.
Metódy výpočtu hmotnosti oceľovej rúry
V zásade existujú dva spôsoby výpočtu hmotnosti oceľovej rúry na stopu alebo meter:
- Výpočet podľa vzorca hmotnosti oceľovej rúry.
- Nájdenie z tabuľky hmotnosti oceľovej rúry.
Výpočet hmotnosti oceľovej rúry podľa vzorca
Jednotková hmotnosť oceľovej rúry (kg/m alebo lb/ft) sa vypočíta podľa nižšie uvedeného vzorca:
P1 = t(D-t)*C
Kde:
- D je špecifikovaný vonkajší priemer vyjadrený v milimetroch (palcoch)
- t je špecifikovaná hrúbka steny vyjadrená v milimetroch (palcoch)
- C je 0.02466 pre výpočty v jednotkách SI a 10,69 pre výpočty v jednotkách USC.
Poznámka: Nominálna hmotnosť oceľovej rúry je súčin jej dĺžky a hmotnosti na jednotku dĺžky (na stopu alebo meter).
Príklad výpočtu:
Popis bezšvíkovej oceľovej rúrky API 5L, vonkajší priemer je 6 5/8 palca (168,3 mm), hrúbka steny rúry je SCH 40 (7,11 mm alebo 0,280 palca), dĺžka 12 metrov.
- Jednotková hmotnosť rúry v kg/m: 7,11 x (168,3 - 7,11) x 0.02466 = 28,26 kg/m
- Hmotnosť jednotky oceľovej rúry v lb na stopu: 0,28 x (6 - 0,28) x 10.69 = 18,99 lb/ft
Odhad hmotnosti potrubia. 2-minútová sada náradia. ABCS.ca
Získanie hmotnosti rúry z tabuľky hmotnosti oceľovej rúry

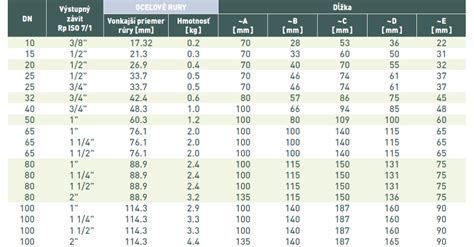

Ďalší spôsob, ako zistiť hmotnosť potrubia na stopu, je pomocou tabuľky rozmerov a hmotnosti oceľovej rúry, táto tabuľka je veľmi užitočná pri činnostiach potrubia. V tejto tabuľke sú uvedené informácie o menovitých priemeroch rúr, hrúbke steny, triede Schedule (SCH) a zodpovedajúca informácia o hmotnosti potrubia v lb na stopu alebo kg na meter.
Popis hrúbky steny oceľovej rúry
Hrúbka steny potrubia API 5L má tri nasledujúce metódy:
- Číslo plánu potrubia "Sch"
- Hrúbka steny oceľovej rúry v mm
- Hmotnosť potrubia kg/m alebo lb/ft
Podľa hmotnosti potrubia sa hrúbka steny potrubia všeobecne používa pre tri typy:
- Rúrka so štandardnou hmotnosťou v STD
- Zosilnená rúrka v XS
- Extra hrubá rúrka v XXS
Pre potrubie s DN menším alebo rovným 250 mm je Sch40 ekvivalentom STD.
Pre potrubie s DN < 200 mm je Sch80 ekvivalentom XS.
Tolerancie hrúbky steny potrubia
Nasledujúca tabuľka sumarizuje tolerancie pre hrúbku steny oceľových rúr:
| Typ potrubia | Hrúbka steny t mm (in) | Tolerancia mm (in) |
|---|---|---|
| SMLS potrubie | Menšie alebo rovné 4.0 (0.157) | + 0,6 (0,024), - 0.5 (0.020) |
| >4.0 (0.157) až < 25.0 (0.0984) | + 0,150 t, - 0.125 t | |
| Väčšie alebo rovné 25.0 (0.0984) | + 3,7 (0,146) alebo + 0,1t (väčšia hodnota), - 3,0 (0,120) alebo - 0,1t (väčšia hodnota) | |
| Zvárané potrubie | Menšie alebo rovné 5.0 (0.197) | ± 0.5 (0.020) |
| >5.0 (0.197) až < 15.0 (0.591) | ± 0.1 t | |
| Väčšie alebo rovné 15.0 (0.591) | ± 1.5 (0.060) |
Tolerancie pre priemer potrubia
Nasledujúca tabuľka sumarizuje tolerancie pre priemer oceľových rúr:
| Špecifikovaný vonkajší priemer D mm (in) | Tolerancia priemeru mm (in) Potrubie okrem konca | Tolerancia priemeru mm (in) Koniec potrubia | ||
|---|---|---|---|---|
| SMLS potrubie | Zvárané potrubie | SMLS potrubie | Zvárané potrubie | |
| < 60.3 (2.375) | - 0,8 (0,031) až + 0,4 (0,016) | - 0,4 (0,016) až + 1,6 (0,063) | ako bolo dohodnuté | |
| Väčšie alebo rovné 60,3 (2,375) do Menšie alebo rovné 168,3 (6,625) | ± 0.0075 D | ± 0.0075 D, ale maximálne ±3,2 (0,125) | ± 0.005 D, ale maximálne ± 1,6 (0,063) | |
| > 168.3 (6.625) do Menšie alebo rovné 610 (24.000) | ± 0.0075 D | ± 0.0075 D, ale maximálne ±3,2 (0,125) | ± 0.005 D, ale maximálne ± 1,6 (0,063) | |
| > 610 (24.000) do Menšie alebo rovné 1422 (56.000) | ± 0.01 D | ± 0.005 D, ale maximálne ±4,0 (0,160) | ± 2.0 (0.079) | ± 1.6 (0.063) |
| > 1422 (56.000) | ako bolo dohodnuté | |||
Dôležitosť hmotnosti rúr pri projektoch
Pochopenie hmotnosti oceľových rúr je kritické pre rôzne fázy projektu:
- Konštrukčný dizajn: Inžinieri a architekti potrebujú poznať hmotnosť oceľových rúr, aby sa ubezpečili, že konštrukcie, ktoré navrhujú, znesú zaťaženie.
- Doprava a inštalácia: Hmotnosť oceľových rúr ovplyvňuje ich prepravné a inštalačné náklady. Ťažšie potrubia vyžadujú viac vybavenia a pracovnej sily na presun a inštaláciu, čo môže zvýšiť celkové náklady na projekt.
- Odhad nákladov: Hmotnosť oceľových rúrok priamo súvisí s ich cenou.
Typy oceľových rúr a ich hmotnosť
Na trhu je dostupných niekoľko typov oceľových rúr, z ktorých každá má svoje vlastné jedinečné vlastnosti a hmotnosť na meter:
- Špirálové oceľové potrubie: Špirálové oceľové rúry sú široko používané v rôznych priemyselných odvetviach vďaka svojej vysokej pevnosti a odolnosti. Hmotnosť špirálového oceľového potrubia na meter závisí od jeho vonkajšieho priemeru, hrúbky steny a hustoty oceľového materiálu.
- Zložená rúrka PE vonku a vnútri EP: Tento typ potrubia kombinuje výhody polyetylénových (PE) a epoxidových práškových (EP) povlakov, poskytujúcich vynikajúcu odolnosť proti korózii a mechanické vlastnosti.
- Bezšvíkové oceľové potrubie: Oceľové bezšvíkové rúry sa vyrábajú bez akýchkoľvek zvarov, výsledkom čoho je hladký a jednotný povrch. Bežne sa používajú vo vysokotlakových aplikáciách, kde je spoľahlivosť rozhodujúca. Hmotnosť bezšvíkového oceľového potrubia na meter závisí od jeho vonkajšieho priemeru, hrúbky steny a hustoty oceľového materiálu.
